Tìm hiểu về kích thước van bướm

Kích thước van bướm không hề cố định, mà thay đổi tùy theo chủng loại và nhà sản xuất. Vậy đâu mới là cơ sở để lựa chọn chính xác cho từng hệ thống? Lời giải nằm trong bài viết này!

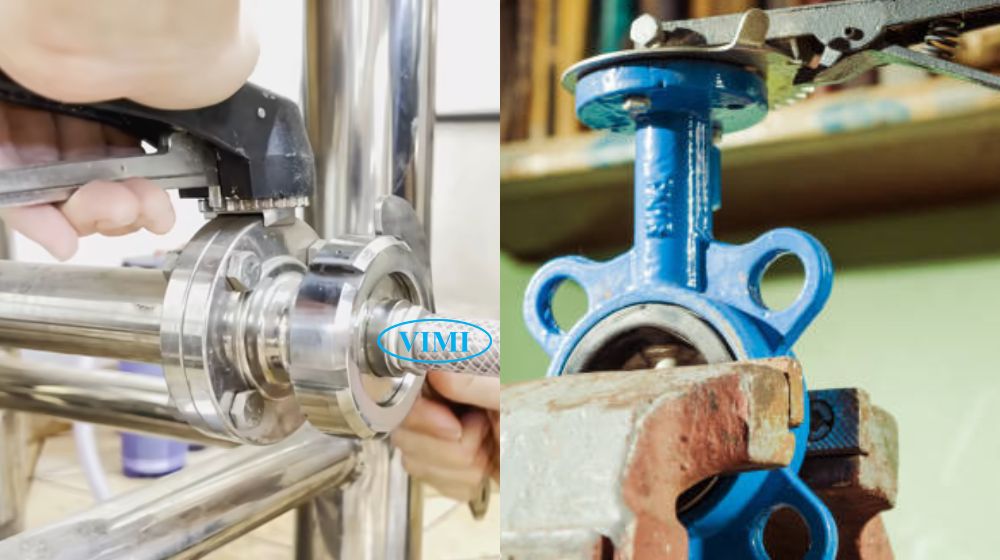

1. Tại sao cần biết kích thước van bướm

Van bướm là một trong những loại van công nghiệp được sử dụng phổ biến nhất hiện nay. Tuy nhiên, không phải ai cũng nắm rõ kích thước van khi tiến hành thiết kế, thi công hay lắp đặt. Việc xác định chính xác kích thước van bướm mang lại nhiều lợi ích thiết thực, cụ thể như:

• Giúp việc thiết kế hệ thống đường ống trở nên dễ dàng và chính xác hơn
• Hỗ trợ quá trình thi công nhanh chóng, thuận tiện, đội ngũ lắp đặt thao tác dễ dàng
• Đơn giản hóa khâu đóng gói, bảo quản và vận chuyển thiết bị
• Đảm bảo lựa chọn đúng kích cỡ và chủng loại van, từ đó nâng cao hiệu quả sử dụng cũng như giá trị kinh tế trong thương mại

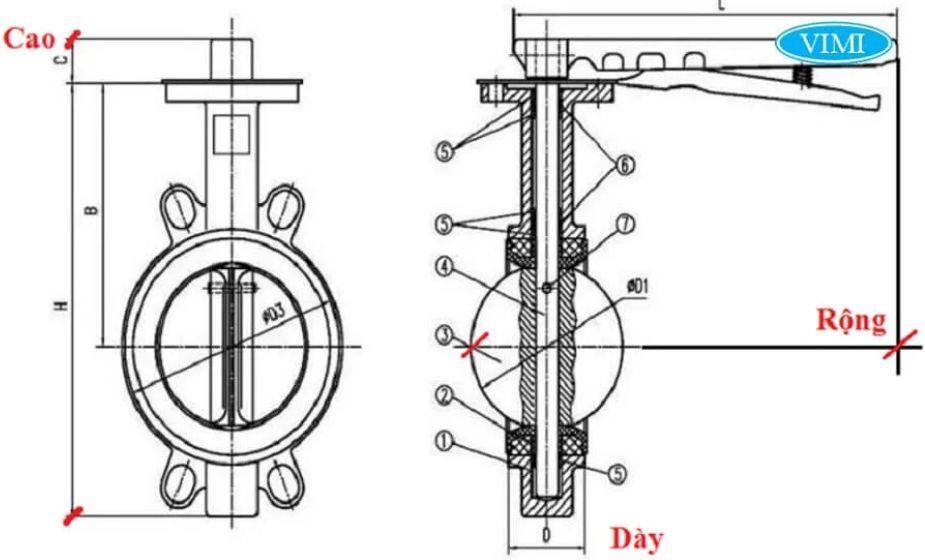

2. Có những kích thước van bướm nào

Các loại van bướm trên thị trường thường được cung cấp nhiều thông số kích thước cơ bản nhằm phục vụ việc lắp đặt và sử dụng. Trong đó, những kích thước phổ biến gồm gồm:

• Chiều cao tổng thể: Tính từ đáy thân van đến đỉnh bộ phận điều khiển.
• Chiều rộng van: Phần ngang lớn nhất của thân và bộ phận vận hành.
• Độ dày thân van: Độ dày thực tế của van, ảnh hưởng đến khả năng chịu áp

3. Kích cỡ van bướm theo các hãng sản xuất

Đây là chủ đề được nhiều người quan tâm, bởi mỗi hãng đều có cách tính toán riêng. Thực tế, kích cỡ van bướm không hoàn toàn giống nhau giữa các hãng và ngay sau đây, chúng ta sẽ cùng tham khảo bảng kích cỡ van bướm của một số thương hiệu phổ biến:

3.1 Thương hiệu Kitz

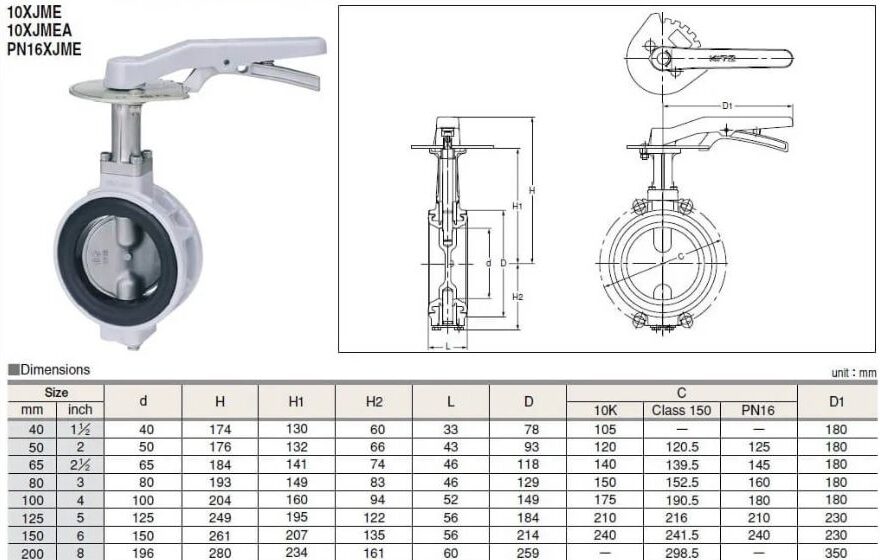

Van bướm tay gạt của Kitz (Nhật Bản) thường được sử dụng trong nhiều hệ thống công nghiệp theo tiêu chuẩn Nhật. Dải kích cỡ phổ biến của hãng trải từ DN40 ~ DN200 (tương đương 1½ inch đến 8 inch). Các thông số kích thước van bướm của hãng được chi tiết như sau:

• d: Đường kính danh nghĩa (mm).
• H, H1, H2: Chiều cao tổng thể và các khoảng cách liên quan đến bộ phận điều khiển.
• L: Chiều dài thân van.
• D: Đường kính ngoài.
• C: Kích thước lắp mặt bích (theo tiêu chuẩn 10K, Class 150, PN16).
• D1: Kích thước tay gạt.

3.2 Thương hiệu Wonil

Van bướm tay quay đến từ nhãn hiệu Wonil (Hàn Quốc) được đánh giá cao về độ bền và khả năng vận hành ổn định trong nhiều môi trường khác nhau. Van được thiết kế đa dạng cả về kiểu kết nối và kích cỡ, cụ thể:

• Dạng kẹp: Kích cỡ từ 50A ~ 600A, phù hợp với nhiều hệ thống đường ống công nghiệp có không gian hạn chế
• Dạng mặt bích: Kích cỡ từ 50A ~ 300A, thường sử dụng trong các hệ thống cần độ kín khít cao và lắp đặt chắc chắn.

Các kích thước van bướm như: Chiều dài L, chiều cao H, đều được thể hiện trong catalouge của hãng (minh họa bằng hình ảnh bên trên)

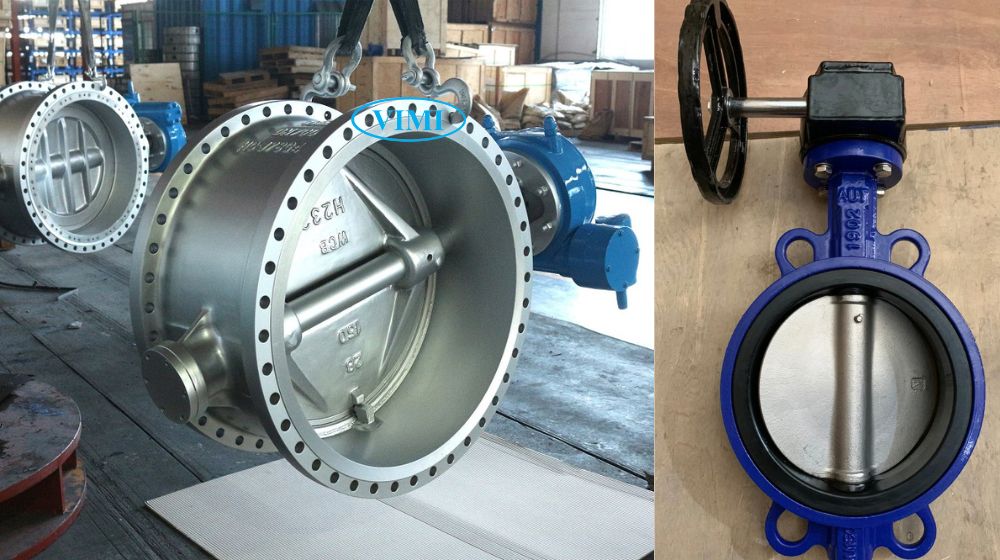

4. Kích thước van bướm khác nhau theo chủng loại

Trên thị trường hiện nay, các dòng van bướm vô cùng đa dạng, được thiết kế để phù hợp với những nhu cầu sử dụng, điều kiện vận hành và môi trường làm việc khác nhau. Chính vì vậy, kích thước van bướm cũng thay đổi tùy theo từng chủng loại.

• Van bướm lệch tâm sẽ có kích thước khác với loại đồng tâm
• Các dòng van được tích hợp với bộ điều khiển tự động cũng khác biệt về kích thước thước so với các loại vận hành cơ

5. Kết luận

Hy vọng qua bài viết này, bạn đã nắm được những thông tin cơ bản về kích thước van bướm và kích cỡ van bướm theo từng hãng cũng như từng chủng loại. Việc hiểu rõ các thông số kỹ thuật sẽ giúp bạn chọn lựa được sản phẩm phù hợp, đảm bảo hiệu quả vận hành và tuổi thọ của hệ thống. Mong rằng những chia sẻ trên sẽ trở thành tài liệu tham khảo hữu ích cho bạn trong quá trình tìm hiểu và lựa chọn thiết bị.
