ASTM F441 | Tiêu chuẩn Mỹ về ống và phụ kiện cPVC

Khi đầu tư vào hệ thống đường ống, việc tuân theo tiêu chuẩn ASTM F441 giúp đảm bảo chất lượng, giảm chi phí bảo trì và kéo dài tuổi thọ công trình. Hãy cùng tìm hiểu tiêu chuẩn này có những yêu cầu gì và vì sao nó lại quan trọng trong ngành công nghiệp hiện đại

1. Phạm vi áp dụng ASTM F441

ASTM F441 là tiêu chuẩn áp dụng cho ống nhựa Chlorinated Poly(Vinyl Chloride) (CPVC) theo Schedule 40 và Schedule 80, được sử dụng trong hệ thống đường ống chịu áp lực cao, đặc biệt trong hệ thống cấp nước. Tiêu chuẩn này quy định về phân loại vật liệu, kích thước danh nghĩa, tính chất cơ học, phương pháp thử nghiệm và yêu cầu ghi nhãn sản phẩm.

Tiêu chuẩn ASTM F441 chỉ áp dụng cho hệ thống phân phối chất lỏng có áp suất, không áp dụng cho khí nén do nguy cơ an toàn khi sử dụng khí nén trong hệ thống đường ống nhựa (Mục 1.2). Bên cạnh đó, tiêu chuẩn này cho phép sử dụng cả hai hệ đơn vị inch-pound và hệ SI (Mục 1.4).

2. Vật liệu quy định trong ASTM F441

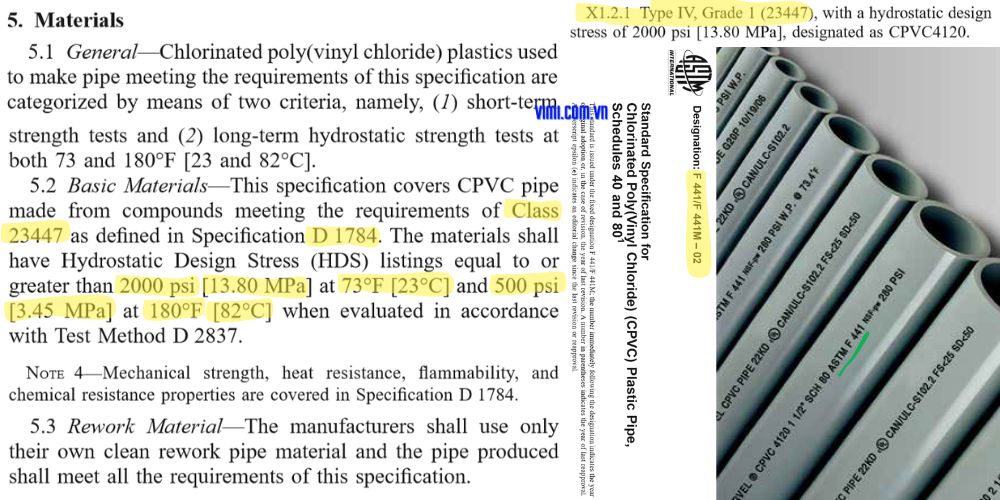

Ống nhựa CPVC theo ASTM F441 phải được làm từ hợp chất Chlorinated Poly(Vinyl Chloride) (CPVC) có độ bền cao và chịu nhiệt tốt (Mục 5.1). Vật liệu này được phân loại theo tiêu chuẩn ASTM D1784, với yêu cầu cụ thể như sau:

• Loại vật liệu: 23447 (Type IV, Grade 1).
• Ứng suất thiết kế thủy tĩnh (HDS):
  • 2000 psi (13.8 MPa) tại 73°F (23°C).
  • 500 psi (3.45 MPa) tại 180°F (82°C).

Ngoài ra, tiêu chuẩn cũng cho phép sử dụng chất tái chế, nhưng chỉ trong trường hợp nguyên liệu được tái chế từ chính quá trình sản xuất của nhà sản xuất và không làm ảnh hưởng đến chất lượng sản phẩm (Mục 5.3).

3. Yêu cầu về kích thước và dung sai

Kích thước của ống CPVC là một yếu tố quan trọng, ảnh hưởng trực tiếp đến khả năng vận hành và lắp đặt trong hệ thống đường ống. ASTM F441 quy định rõ ràng về đường kính ngoài danh nghĩa (OD), độ dày thành ống và các dung sai cho phép để đảm bảo chất lượng và tính đồng nhất của sản phẩm. Dưới đây là những yêu cầu cụ thể:

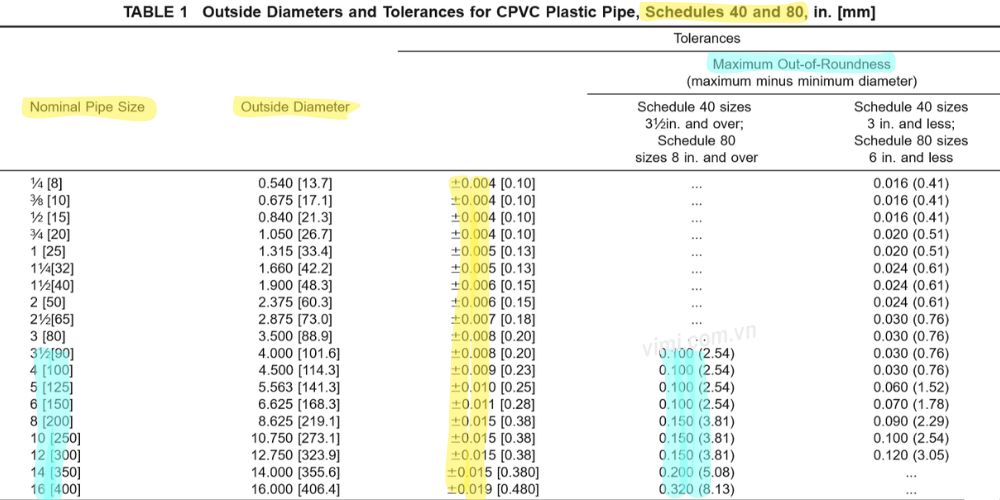

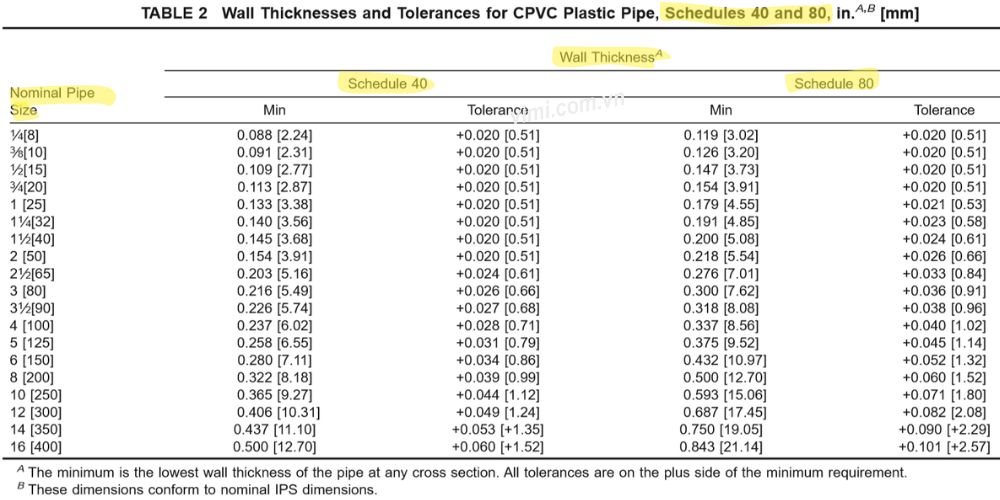

• Kích thước ống CPVC phải tuân theo Schedule 40 và Schedule 80 (Bảng 1, Bảng 2).
• Đường kính ngoài danh nghĩa (OD) và độ dày thành ống phải phù hợp với tỷ lệ kích thước tiêu chuẩn (SDR).
• Sai số độ dày thành ống không vượt quá 12% (Mục 6.1.2).
• Độ méo tròn (out-of-roundness):
  • Các ống có đường kính lớn hơn 3-1/2 inch (90 mm) phải đáp ứng giới hạn về độ méo tròn.
  • Sai số tối đa cho đường kính ngoài được quy định trong Bảng 1 và Bảng 2.

4. Tính chất cơ học

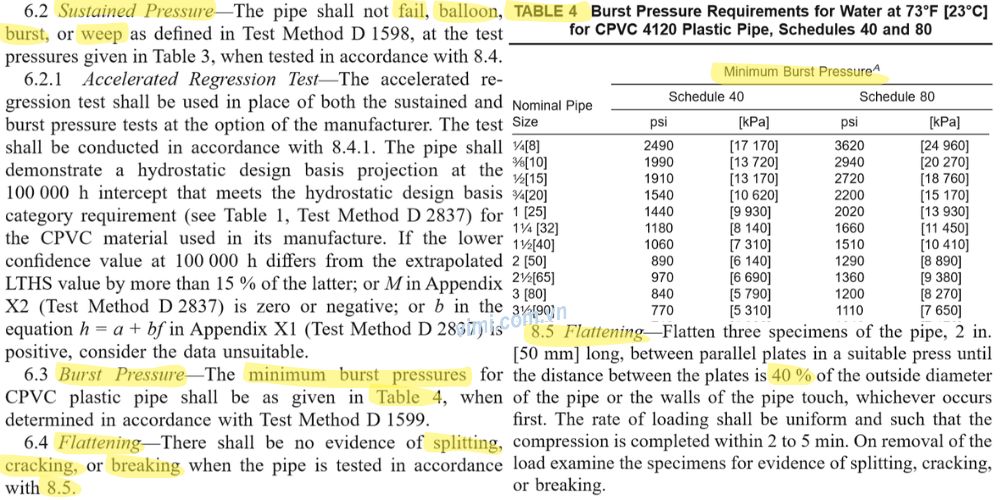

Để đảm bảo độ bền và hiệu suất vận hành, ASTM F441 đưa ra những yêu cầu nghiêm ngặt về tính chất cơ học của ống CPVC. Những thử nghiệm quan trọng như áp suất chịu tải kéo dài, áp suất nổ tối thiểu và thử nghiệm chịu nén giúp đánh giá khả năng hoạt động ổn định của ống trong điều kiện thực tế. Dưới đây là các tiêu chí cụ thể:

• Áp suất chịu tải kéo dài (Sustained Pressure Test): Ống không được phồng, nổ hoặc rò rỉ khi chịu áp lực kéo dài (Mục 6.2).
• Áp suất nổ tối thiểu (Burst Pressure Test): Ống phải đáp ứng giá trị áp suất tối thiểu theo quy định trong Bảng 4 (Mục 6.3).
• Thử nghiệm chịu nén (Flattening Test): Khi bị ép đến 40% đường kính ngoài, ống không được có vết nứt, rạn hoặc gãy (Mục 6.4).

5. Phương pháp thử nghiệm

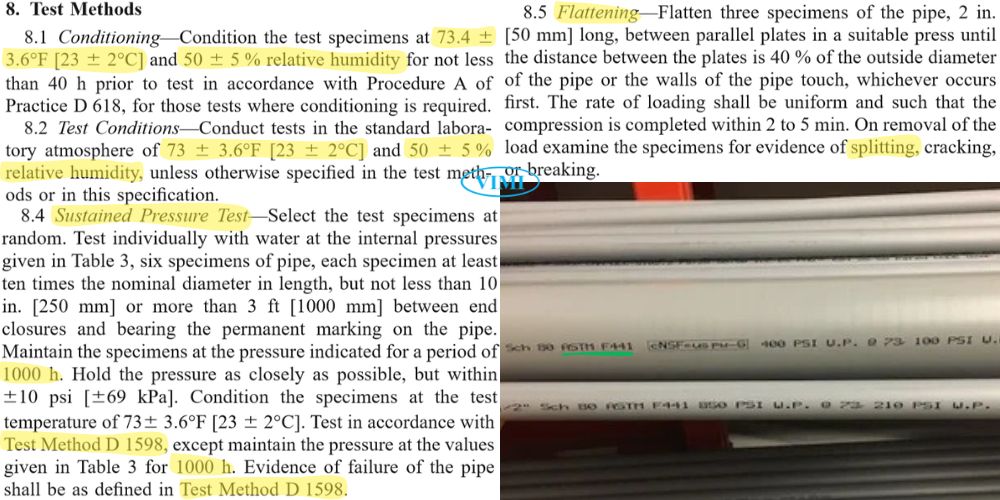

Để đảm bảo chất lượng và độ an toàn của ống CPVC, ASTM F441 quy định một loạt các phương pháp thử nghiệm nghiêm ngặt. Những thử nghiệm này giúp đánh giá khả năng chịu áp lực, độ bền cơ học và độ chính xác kích thước của sản phẩm. Dưới đây là những phương pháp thử nghiệm quan trọng:

• Điều kiện thử nghiệm (Mục 8.1 & 8.2):
  • Nhiệt độ thử nghiệm: 73.4°F ± 3.6°F (23°C ± 2°C).
  • Độ ẩm: 50% ± 5%.
• Áp suất kéo dài (Sustained Pressure Test – ASTM D1598): Thử nghiệm chịu áp lực kéo dài trong 1000 giờ.
• Áp suất nổ (Burst Pressure Test – ASTM D1599): Xác định áp suất tối đa trước khi ống bị vỡ.
• Thử nghiệm ép dẹt (Flattening Test – Mục 8.5): Kiểm tra khả năng chống nứt khi chịu lực nén.
• Kiểm tra kích thước và dung sai (ASTM D2122): Đo đường kính ngoài, độ dày thành ống.

6. Ghi nhãn & đánh dấu sản phẩm

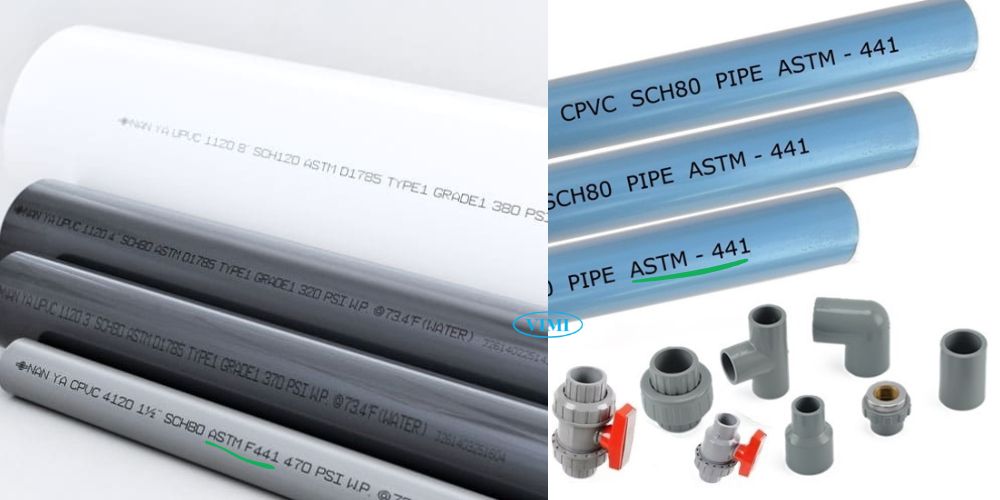

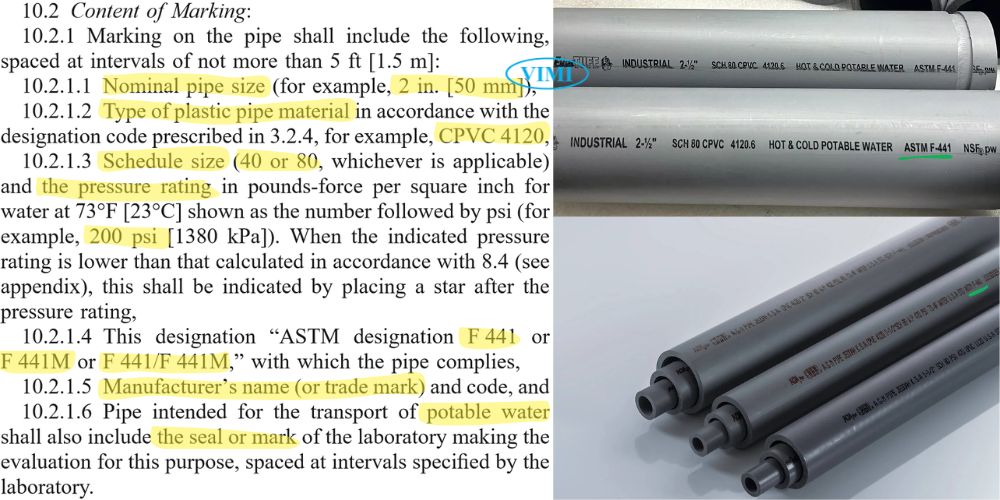

Việc ghi nhãn và đánh dấu sản phẩm theo ASTM F441 giúp nhận diện rõ ràng thông tin kỹ thuật của ống CPVC, đảm bảo chất lượng và tính minh bạch trong quá trình sử dụng. Mọi sản phẩm phải có các thông tin sau:

• Kích thước danh nghĩa (VD: 2 inch (50 mm)).
• Loại vật liệu CPVC theo mã ký hiệu (CPVC 4120).
• Schedule & áp suất danh định (VD: Schedule 40 – 200 psi).
• Số tiêu chuẩn ASTM (ASTM F441 hoặc F441M).
• Tên nhà sản xuất hoặc thương hiệu.
• Dấu chứng nhận NSF nếu ống được sử dụng trong hệ thống nước uống.

Việc ghi nhãn phải rõ ràng, dễ đọc và được in trên thân ống với khoảng cách không quá 5 feet (1.5 m) dọc theo chiều dài ống (Mục 10.2.1).

7. Nhãn hiệu ống cPVC nổi tiếng VN và thế giới

Trên thế giới cũng có rất nhiều nhà sản xuất ống và phụ kiện ống nhựa cPVC, một trong số đó đã có mặt tại Việt Nam trong những năm đất nước đẩy mạnh công nghiệp hóa và một số nhà sản xuất đã đặt nhà máy tại Việt Nam
