Shinyi EMD DN50

Đối với Shinyi EMD-0050, việc hiểu đúng ý nghĩa của từng ký hiệu không chỉ giúp người dùng lựa chọn đúng phiên bản phù hợp với hệ thống mà còn hạn chế nhầm lẫn trong quá trình báo giá và đặt mua thiết bị. Cùng tìm hiểu 5 ký hiệu trong mã đặt hàng chuẩn kỹ thuật của Shinyi EMD DN50

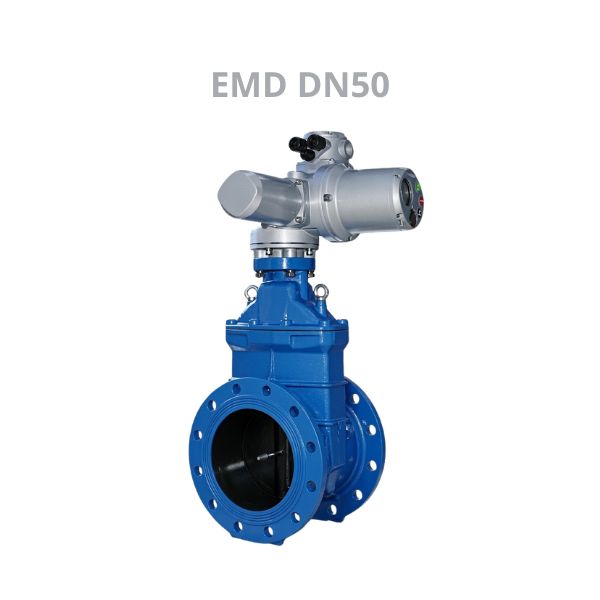

1. Van Shinyi EMD DN50 là van gì

Shinyi EMD DN50 là dòng van cổng động cơ điện Shinyi sử dụng kích thước danh nghĩa DN50, được cấu tạo từ thân van cổng kết hợp với bộ truyền động điện EMD10 lắp đặt phía trên

Một số đặc điểm nổi bật của EMD-0050 gồm:

• Kích thước danh nghĩa DN50 >> Hiểu thêm DN50 là phi bao nhiêu
• Sử dụng bộ truyền động điện EMD10
• Kết nối dạng van cổng mặt bích
• Bộ động cơ điện có thể lắp trên van cổng ty nổi mã RRHX hoặc van cổng ty chìm dòng RVHX
• Hỗ trợ điều khiển tại chỗ (Local) và từ xa (Remote)
• Tích hợp với PLC, SCADA hoặc BMS
• Hỗ trợ vận hành bằng tay khi mất điện

2. Khi nào nên lựa chọn Shinyi EMD-0050

Không phải mọi hệ thống đều cần sử dụng các kích thước lớn như EMD-0100 hoặc EMD-0200. Trong nhiều trường hợp, EMD-0050 là lựa chọn phù hợp hơn nhờ khả năng đáp ứng đúng nhu cầu lưu lượng và tối ưu chi phí đầu tư

Người dùng nên lựa chọn Shinyi EMD-0050 khi:

• Hệ thống sử dụng đường ống DN50
• Cần tự động hóa quá trình đóng mở van
• Muốn điều khiển từ xa thông qua tủ điều khiển hoặc trung tâm vận hành
• Không gian lắp đặt hạn chế và cần thiết bị có kích thước nhỏ gọn
• Cần thay thế các dòng van vận hành thủ công hiện hữu
• Hệ thống yêu cầu vận hành thường xuyên hoặc liên tục

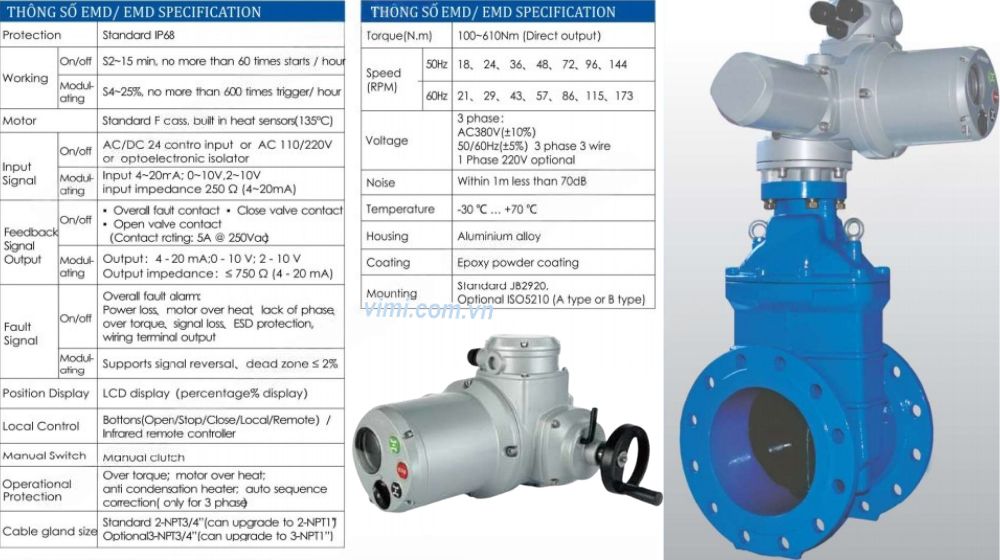

3. Bộ truyền động điện EMD10 hoạt động như nào

Bộ truyền động EMD10 là thành phần quan trọng giúp van cổng gang model EMD-0050 thực hiện quá trình đóng mở tự động. Các tính năng nổi bật của bộ truyền động EMD10 gồm:

• Điều khiển ON/OFF bằng tín hiệu điện
• Hỗ trợ điều khiển Local và Remote
• Cấp bảo vệ IP68 chống bụi và chống nước
• Tích hợp màn hình LCD hiển thị trạng thái hoạt động
• Bảo vệ quá tải mô-men xoắn
• Có công tắc hành trình giới hạn đóng mở
• Hỗ trợ vận hành bằng tay trong trường hợp mất điện

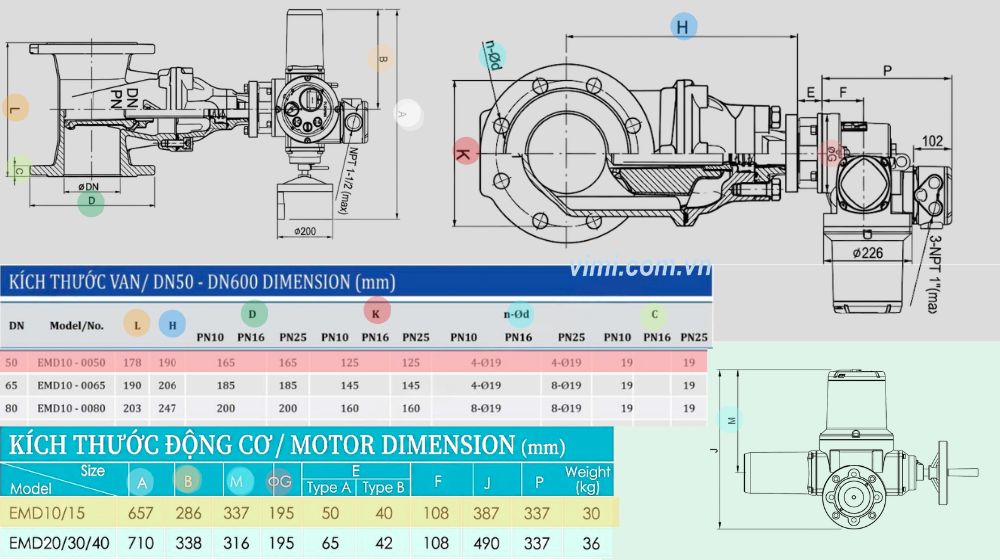

4. Kích thước lắp đặt của Shinyi EMD-0050

Trước khi lắp đặt, người dùng nên kiểm tra kích thước thân van và bộ truyền động để đảm bảo phù hợp với không gian thực tế. Kích thước thân van cổng mặt bích Shinyi EMD DN50 là:

• L (chiều dài thân van): 178 mm
• H (chiều cao thân van): 190 mm
• D (đường kính ngoài mặt bích): 165 mm
• K (đường kính vòng tâm lỗ bulong): 125 mm
• n-Ød (số lượng và đường kính lỗ bulong): 4 lỗ Ø19 mm
• C (chiều dày mặt bích): 19 mm

Kích thước của bộ truyền động EMD10 trên Shinyi EMD-0050 là:

• A (chiều cao tổng thể bộ truyền động): 657 mm
• B (chiều cao thân bộ truyền động): 286 mm
• M (chiều rộng lớn nhất): 337 mm
• ΦG (đường kính mặt bích kết nối): 195 mm
• F (khoảng cách tâm kết nối): 108 mm
• J (chiều dài tổng thể): 387 mm
• P (chiều rộng đế lắp đặt): 337 mm
• Khối lượng bộ truyền động: 30 kg

5. Mã đặt hàng chuẩn kỹ thuật của Shinyi EMD DN50

Để lựa chọn chính xác Shinyi EMD-0050, người dùng nên đối chiếu mã đặt hàng theo catalogue của nhà sản xuất. Ví dụ mã đặt hàng đầy đủ gồm:

EMD10 – 0050 – 16 – D2 – B

Ý nghĩa của từng ký hiệu trong mã đặt hàng là:

• EMD10: Bộ truyền động điện EMD10
• 0050: Kích thước danh nghĩa DN50 >> Đọc thêm DN50 là phi bao nhiêu
• 16: Áp lực làm việc PN16 >> Hiểu thêm PN16 là gì
• D2: Thân van chế tạo từ gang cầu
• B: Màu sơn xanh tiêu chuẩn

Việc hiểu đúng mã đặt hàng giúp quá trình báo giá, đặt mua và lựa chọn thiết bị diễn ra nhanh chóng, đồng thời hạn chế nhầm lẫn giữa các phiên bản sản phẩm khác nhau
