Thông tin sản phẩm

Itap 105 là model của rọ bơm Itap, một trong những rọ hút châu Âu. Van hoạt động theo cơ chế hoàn toàn tự động, không cần can thiệp của con người. Việc đóng mở Itap 105 để cho lưu chất đi qua cũng được thực hiện tự động.

1. Thông số kỹ thuật Itap 105

  • Mã sản phẩm: Itap 105
  • Thương hiệu: Van Itap
  • Kích thước sản phẩm: DN10 ~ DN100
  • Nhiệt độ làm việc: -20oC ~ 100oC
  • Áp suất làm việc: 10kgf/cm2, 16kgf/cm2
  • Kiểu kết nối: Nối ren
  • Mức độ lọc: 3/8” ~ 2”: 1200µm; 2”1/2 ~ 4”: 1700µm.

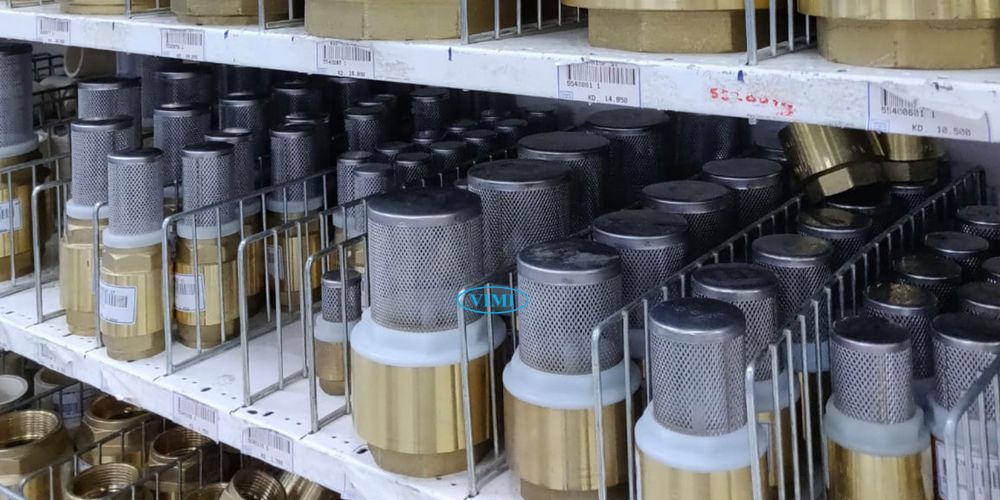

Itap 105

2. Kích cỡ và áp suất giới hạn của van

Rọ bơm Itap 105 có kích cỡ và áp suất giới hạn theo kích cỡ van

  • 3/8″ (DN 10) ~ 1″ (DN 25): 25bar/362.5psi
  • 1″1/4 (DN 32) ~ 2″ (DN 50): 18bar/261psi
  • 2″1/2 (DN 65) ~ 4″ (DN 100): 12bar/174psi

3. Giao diện của van và kích thước đường bao của van

Itap 105 có giao diện với nhiều thông tin được nhà sản xuất khắc trên thân van như

  • Chiều dòng chảy để người sử dụng lắp đặt đúng hướng
  • Kích thước ống
  • Áp lực giới hạn của van
  • Tên thương hiệu “ITAP”

Itap 105 (2)

Ảnh trên là thông tin về các kích thước chiều cao A và chiều rộng B của van

4. Cấu tạo và vật liệu chế tạo

Itap 105 được cấu tạo từ 8 bộ phận với chi tiết vật liệu như dưới đây

  • Thân – adapter: CW617N
  • Pin – cap: CW614N
  • Gioăng làm kín: NBR
  • Lò xo, tấm plate và lưới: Inox



Itap 105 (3)

5. Áp suất tối thiểu mở van

Itap 105 có cấu tạo lò xo bên trong, giúp van luôn ở trạng thái đóng khi có lực hút của máy bơm. Để van có thể mở thì lực hút của máy bơm cần phải đạt được độ lớn đảm bảo lớn hơn áp lực của lò xo theo biểu đồ mà nhà sản xuất cung cấp

Itap 105 (5)

6. Mối tương quan giữa áp suất và nhiệt độ

Van có kích cỡ và áp suất giới hạn nêu ở mục 2. Tuy nhiên, trường hợp nhiệt độ lưu chất và môi trường nơi Itap 105 làm việc thì áp suất giới hạn sẽ giảm theo biểu đồ tổn thất áp suất đính kèm

Itap 105 (4)
