Shinyi WBSS DN250 là model thuộc dòng van bướm tín hiệu của Shinyi, được thiết kế theo tiêu chuẩn quốc tế, tích hợp hộp tín hiệu giám sát trạng thái đóng mở. Trong bài viết này, hãy cùng tìm hiểu 6 thông tin kỹ thuật quan trọng của WBSS-0250

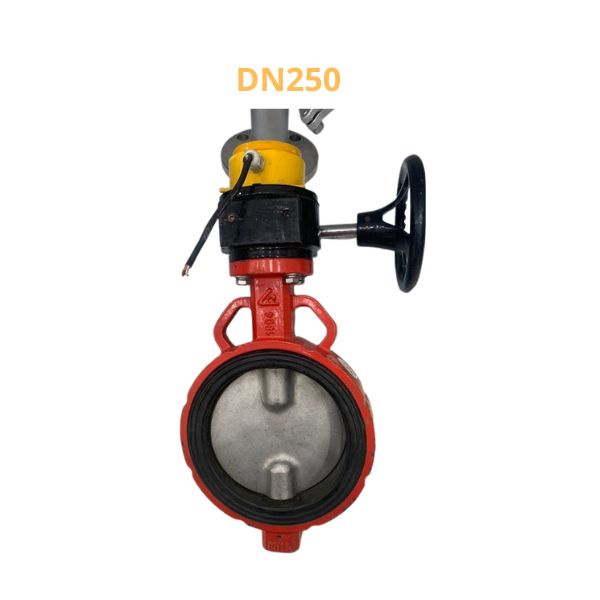

1. Shinyi WBSS DN250 là van như thế nào
Shinyi WBSS DN250 được thiết kế để đáp ứng yêu cầu này khi vừa thực hiện chức năng điều tiết dòng chảy, vừa truyền tín hiệu về tủ điều khiển thông qua hộp tín hiệu tích hợp. Một số đặc điểm nổi bật của model WBSS-0250 gồm:
- Thuộc dòng van bướm tín hiệu điện Shinyi thiết kế kiểu van bướm wafer
- Kích thước danh nghĩa DN250, phù hợp với các tuyến ống có lưu lượng lớn trong hệ thống PCCC
- Điều khiển đóng mở bằng hộp số tay quay, giúp thao tác nhẹ và chính xác
- Tích hợp hộp công tắc tín hiệu để giám sát trạng thái van từ xa
- Thiết kế theo dạng đồng tâm, giúp đĩa van đóng kín và giảm tổn thất áp suất
- Phù hợp lắp đặt trong các hệ thống sử dụng water butterfly valve theo tiêu chuẩn quốc tế
2. Tiêu chuẩn kỹ thuật nổi bật của Shinyi WBSS DN250

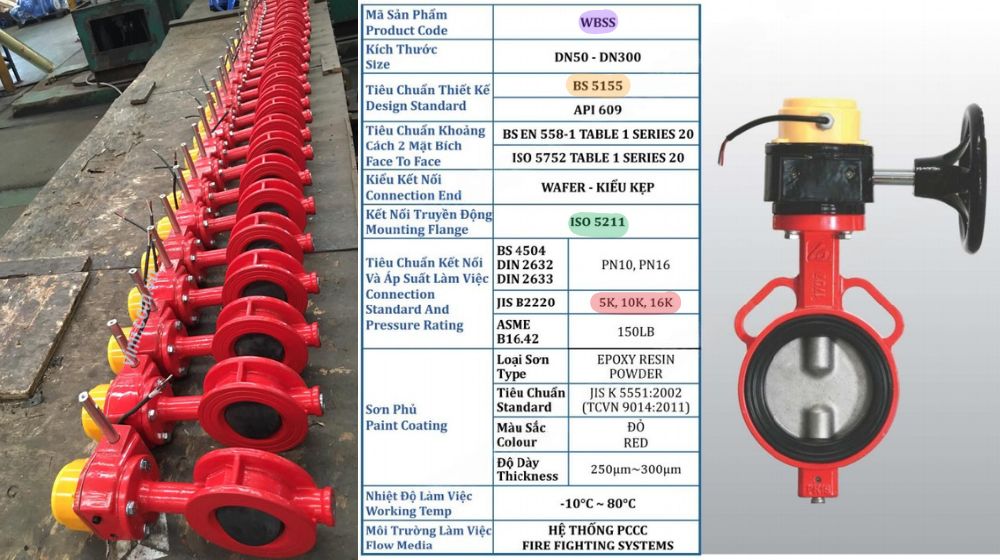

Để đảm bảo khả năng tương thích với nhiều hệ thống đường ống khác nhau, Shinyi WBSS DN250 được sản xuất theo nhiều tiêu chuẩn kỹ thuật quốc tế. Đây cũng là một trong những yếu tố giúp model này được ứng dụng rộng rãi trong các công trình PCCC
Các tiêu chuẩn kỹ thuật nổi bật của Shinyi WBSS DN250 gồm:
- Tiêu chuẩn thiết kế BS 5155 và API 609, đáp ứng yêu cầu về kết cấu và độ bền của van
- Chiều dài lắp đặt theo BS EN 558-1 Table 1 Series 20 và ISO 5752 Table 1 Series 20
- Chuẩn kết nối bộ truyền động ISO 5211, thuận tiện khi nâng cấp hoặc thay thế thiết bị truyền động
- Hỗ trợ nhiều tiêu chuẩn mặt bích như:
- Áp suất làm việc phổ biến:
- Nhiệt độ làm việc từ -10°C ~ 80°C, phù hợp với môi trường nước trong hệ thống chữa cháy
3. Vật liệu sản xuất của WBSS-0250
Bên cạnh tiêu chuẩn sản xuất, vật liệu cấu thành cũng là yếu tố quyết định tuổi thọ và khả năng vận hành của van. WBSS-0250 sử dụng nhiều loại vật liệu chất lượng cao nhằm đáp ứng điều kiện làm việc liên tục trong hệ thống PCCC. Các bộ phần chính của van bướm WBSS-0250 gồm:
- Thân van được chế tạo từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực và va đập tốt
- Đĩa van làm từ thép không gỉ CF8 hoặc CF8M, giúp tăng khả năng chống ăn mòn
- Trục van sử dụng inox AISI 304, 316 hoặc 420, đảm bảo độ cứng và độ ổn định trong quá trình vận hành
- Gioăng làm kín bằng cao su EPDM hoặc NBR, giúp tăng độ kín khít và hạn chế rò rỉ lưu chất
- Hộp số được chế tạo từ gang cầu, mang lại khả năng truyền lực ổn định khi đóng mở
- Tay quay sử dụng thép carbon ASTM 1025
- Hộp tín hiệu được sản xuất bằng nhựa kỹ thuật, có khả năng bảo vệ các tiếp điểm điện khỏi tác động của môi trường
4. Kích thước lắp đặt của Shinyi WBSS DN250

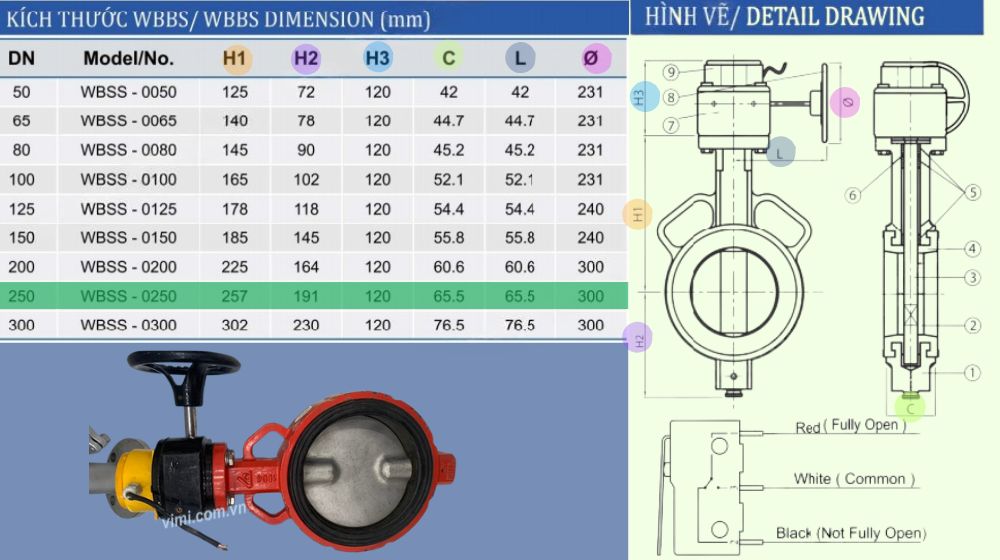

Đối với các tuyến ống DN250, việc kiểm tra kích thước trước khi lắp đặt sẽ giúp quá trình thi công diễn ra thuận lợi và hạn chế việc điều chỉnh kết cấu tại công trình. Theo catalogue của Shinyi, model WBSS-0250 có các kích thước như sau:
- Kích thước danh nghĩa: DN250
- Chiều cao H1: 257 mm
- Chiều cao H2: 191 mm
- Chiều cao hộp tín hiệu H3: 120 mm
- Khoảng cách C: 65.5 mm
- Chiều dài thân van L: 65.5 mm
- Đường kính tay quay: Ø300 mm
Khi lựa chọn vị trí lắp đặt Shinyi WBSS DN250 , người dùng nên lưu ý:
- Bố trí đủ không gian để xoay tay quay thuận tiện
- Đảm bảo khoảng trống phía trên hộp tín hiệu nhằm thuận tiện cho việc đấu nối và bảo trì
- Kiểm tra tiêu chuẩn mặt bích của đường ống trước khi lắp đặt để đảm bảo khả năng tương thích
5.Hộp tín hiệu trên WBSS-0250 hoạt động như thế nào
Điểm khác biệt lớn nhất giữa Shinyi WBSS DN250 và các dòng van bướm Shinyi thông thường chính là hộp tín hiệu tích hợp. Bộ phận này có nhiệm vụ giám sát trạng thái đóng mở của van và truyền tín hiệu về hệ thống điều khiển trung tâm
Nguyên lý hoạt động chính của WBSS-0250 là:
- Khi van mở hoàn toàn, công tắc hành trình sẽ kích hoạt tín hiệu “Fully Open”
- Khi van chưa mở hoàn toàn hoặc đang ở trạng thái đóng, hệ thống sẽ nhận tín hiệu “Not Fully Open”
- Các tín hiệu được truyền qua ba dây đấu nối:
- Dây đỏ: Fully Open
- Dây trắng: Common
- Dây đen: Not Fully Open
Nhờ cơ chế này, người vận hành có thể:
- Giám sát trạng thái van từ phòng điều khiển
- Kết nối với hệ thống báo cháy hoặc BMS
- Phát hiện nhanh các trường hợp van chưa mở đúng vị trí
- Nâng cao độ an toàn và tính chủ động trong quá trình vận hành hệ thống PCCC
