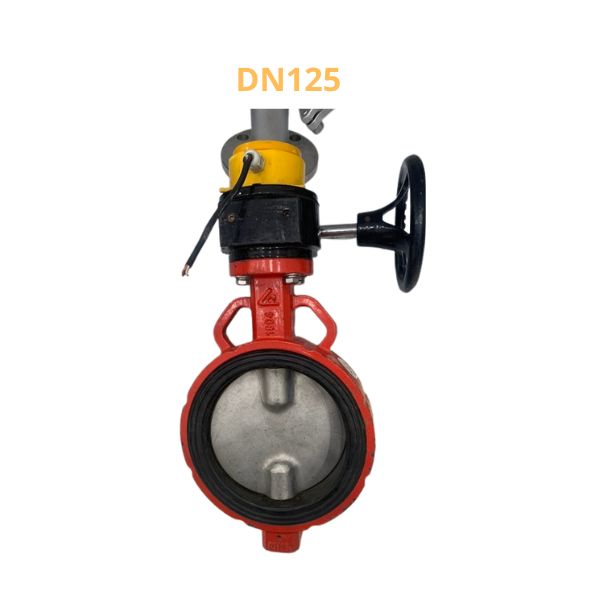

Shinyi WBSS DN125

Đối với Shinyi WBSS-0125, việc hiểu đúng ý nghĩa của các ký tự sẽ giúp người dùng dễ dàng xác định chủng loại. Trong bài viết này, hãy cùng giải mã 7 ký tự trong mã đặt hàng Shinyi WBSS-0125 và tìm hiểu những thông tin cần biết trước khi lắp đặt

1. Shinyi WBSS DN125 phù hợp với hệ thống nào

Shinyi WBSS DN125 được phát triển để đáp ứng nhu cầu điều tiết lưu lượng và giám sát trạng thái van trong nhiều hệ thống phòng cháy chữa cháy. Model WBSS-0125 thường được lựa chọn cho:

• Hệ thống chữa cháy Sprinkler tại nhà xưởng và kho hàng
• Tuyến ống cấp nước chữa cháy có kích thước DN125
• Phòng bơm PCCC của tòa nhà, trung tâm thương mại và bệnh viện
• Hệ thống cấp nước chữa cháy trong khu công nghiệp
• Công trình yêu cầu theo dõi trạng thái đóng mở của van bướm tín hiệu điện Shinyi từ tủ điều khiển

2. Tiêu chuẩn kỹ thuật của Shinyi WBSS DN125

Một trong những tiêu chí quan trọng khi lựa chọn thiết bị PCCC là khả năng tương thích với tiêu chuẩn của hệ thống. Shinyi WBSS DN125 được sản xuất theo nhiều tiêu chuẩn quốc tế, giúp quá trình lắp đặt và thay thế diễn ra thuận lợi.

Các tiêu chuẩn kỹ thuật nổi bật của Shinyi WBSS DN125 là:

• Thiết kế theo BS 5155 và API 609
• Chiều dài lắp đặt theo BS EN 558-1 Table 1 Series 20 và ISO 5752 Series 20
• Chuẩn lắp bộ truyền động ISO 5211
• Hỗ trợ nhiều tiêu chuẩn mặt bích như:
  • DIN 2632
  • DIN 2633
  • BS 4504
  • JIS B2220
  • ANSI Class 150LB
• Áp suất làm việc đa dạng:
  • PN10 >> Hiểu thêm PN10 là gì
  • PN16 >> Đọc thêm PN16 là gì
  • JIS 5K, 10K, 16K.
  • ANSI 150LB.
• Nhiệt độ làm việc từ -10°C ~ 80°C

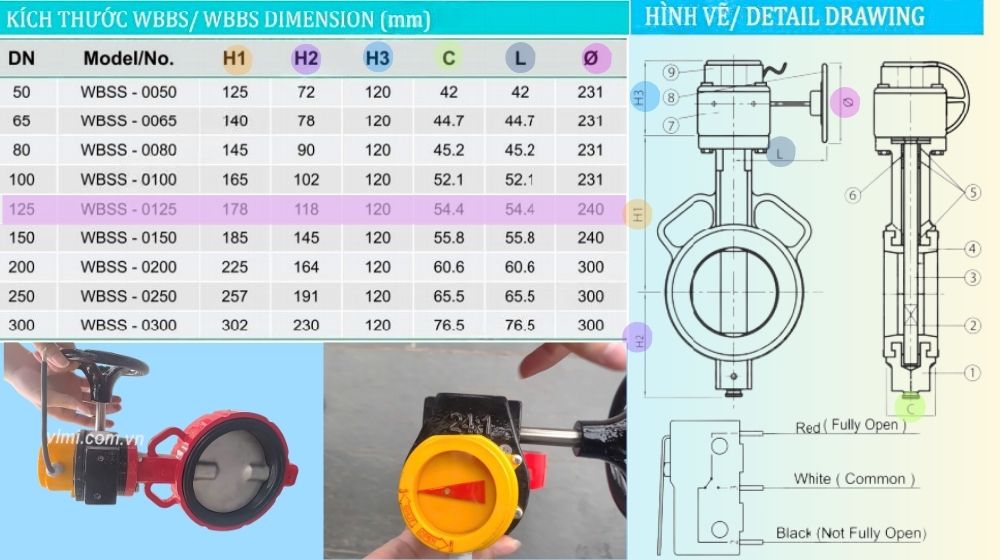

3. Thông số cần quan tâm trước khi lắp đặt WBSS-0125

Trước khi đưa van vào thi công, việc kiểm tra kích thước và điều kiện lắp đặt sẽ giúp hạn chế sai sót và đảm bảo thiết bị hoạt động đúng thiết kế. Theo catalogue của Shinyi, van bướm DN125 mã WBSS-0125 có các thông số chính:

• Kích thước danh nghĩa: DN125
• H1: 178 mm
• H2: 118 mm
• H3: 120 mm
• C: 54.4 mm
• L: 54.4 mm
• Đường kính tay quay: Ø240 mm

Ngoài các kích thước trên, người sử dụng cũng nên lưu ý:

• Kiểm tra tiêu chuẩn mặt bích trước khi lắp ghép
• Đảm bảo có đủ không gian để thao tác tay quay và bảo trì
• Bố trí hộp tín hiệu ở vị trí dễ đấu nối và kiểm tra
• Lắp van đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất

4. Vị trí lắp đặt của Shinyi WBSS DN125

Đối với Shinyi WBSS DN125, việc bố trí đúng vị trí sẽ giúp hộp tín hiệu hoạt động chính xác, đồng thời tạo thuận lợi cho quá trình kiểm tra và bảo trì định kỳ. WBSS-0125 thường được lắp đặt tại các vị trí như:

• Trên tuyến ống chính hoặc ống nhánh DN125 của hệ thống phòng cháy chữa cháy
• Đầu ra hoặc đầu vào của cụm bơm chữa cháy để kiểm soát lưu lượng nước
• Khu vực phân phối nước đến từng tầng hoặc từng khu vực của công trình
• Trên các tuyến ống cần giám sát trạng thái đóng mở thông qua van bướm Shinyi
• Những vị trí có đủ không gian để thao tác tay quay và kiểm tra hộp tín hiệu

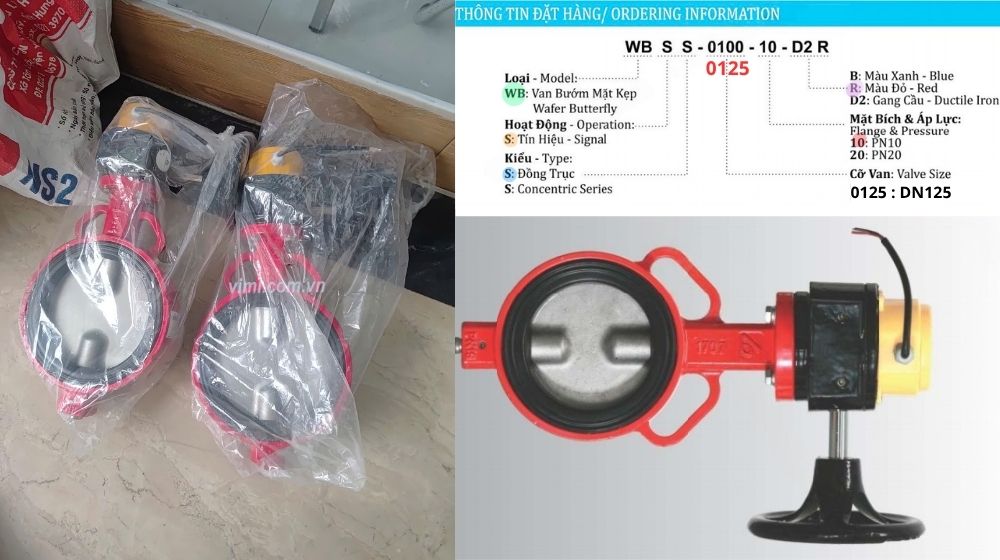

5. Đọc hiểu mã đặt hàng WBSS-0125

Mỗi ký hiệu trong model đều thể hiện một đặc điểm kỹ thuật của sản phẩm. Hiểu đúng mã đặt hàng sẽ giúp lựa chọn chính xác phiên bản phù hợp với yêu cầu của hệ thống. Ví dụ model đặt hàng chuẩn kỹ thuật của WBSS-0125 là:

WBSS-0125-10-D2-R

Ý nghĩa từng ký hiệu như sau:

• WB: Wafer Butterfly Valve (van bướm wafer)
• S: Signal, tích hợp hộp tín hiệu giám sát
• S: Thiết kế đồng tâm
• 0125: Kích thước danh nghĩa DN125 >> Hiểu thêm DN125 là phi bao nhiêu
• 10: Áp suất làm việc PN10
• D2: Thân van chế tạo từ gang cầu
• R: Sơn Epoxy màu đỏ
