Tiêu chuẩn ANSI, Flange là gì
Tiêu chuẩn mặt bích Ansi Series A class 300
Tiêu chuẩn mặt bích ANSI Series A Class 300 là nền tảng kỹ thuật bắt buộc nắm vững khi thiết kế hoặc thi công hệ thống đường ống đường kính lớn. Được quy định trong ASME B16.47, tiêu chuẩn bích ANSI Series A Class 300 áp dụng cho dải kích thước NPS 26 đến NPS 60 – phân khúc mà phần lớn tiêu chuẩn thông thường không bao quát. Bài viết này chia sẻ toàn bộ thông tin kỹ thuật cốt lõi từ góc nhìn thực chiến của người trong ngành.
1. Tiêu chuẩn mặt bích ANSI Series A Class 300 là gì?
Nếu bạn đang làm việc trong lĩnh vực đường ống công nghiệp, đặc biệt là với các hệ thống có đường kính lớn, thì tiêu chuẩn mặt bích ANSI Series A Class 300 là thứ bạn nhất định phải nắm rõ. Đây là nền tảng kỹ thuật quyết định tính an toàn, độ bền và khả năng kết nối của toàn bộ hệ thống đường ống trong suốt vòng đời vận hành.
- Tiêu chuẩn bích ANSI Series A Class 300 được quy định trong ASME B16.47 – tiêu chuẩn chuyên biệt dành riêng cho mặt bích thép đường kính lớn.
- Series A trong tiêu chuẩn này xây dựng dựa trên các thông số kích thước của MSS SP-44, thiết kế phục vụ mục đích sử dụng chung (general use) trong công nghiệp.
- Phạm vi áp dụng trải dài từ NPS 26 đến NPS 60 – những kích thước mà tiêu chuẩn ASME B16.5 phổ biến hơn không bao quát đến.
Một điều quan trọng mà nhiều kỹ sư mới vào nghề hay bỏ qua: mặt bích Series A không thể lắp lẫn với mặt bích Series B (dựa trên API 605) trong cùng một cấp áp suất và kích thước. Nhầm lẫn ở điểm này dẫn đến sự cố rò rỉ nghiêm trọng, thậm chí tai nạn lao động.
2. Chủng loại theo tiêu chuẩn mặt bích Ansi Series A class 300
3. Kích thước theo tiêu chuẩn mặt bích ANSI series A 300
Khi thi công hoặc thiết kế hệ thống đường ống lớn, người làm kỹ thuật cần tra cứu chính xác kích thước từng chi tiết. Tiêu chuẩn mặt bích ANSI Series A Class 300 quy định đầy đủ trong Bảng 32 và Bảng I-30 của ASME B16.47, bao gồm cả đơn vị Metric lẫn U.S. Customary.

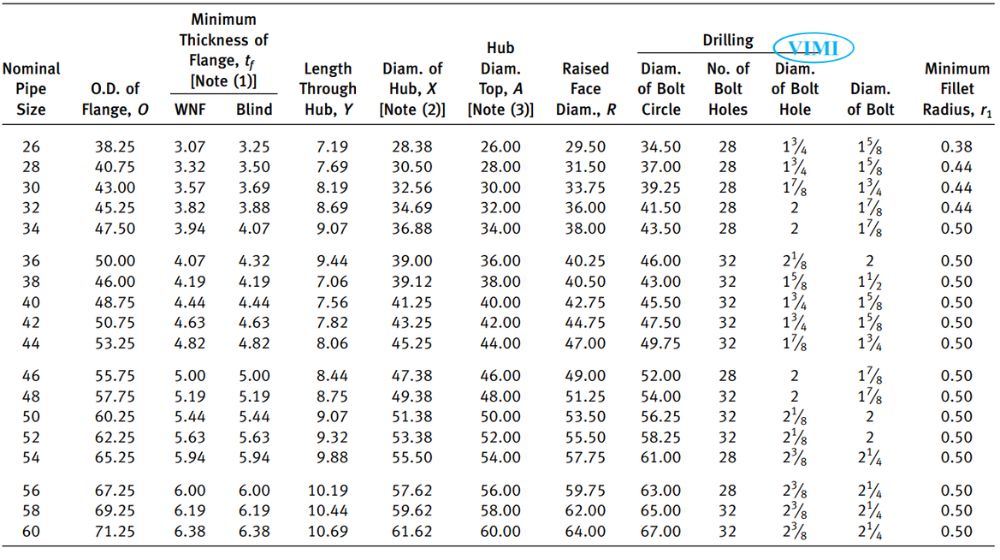

3.1 Bảng kích thước theo tiêu chuẩn mặt bích Ansi Series A class 300
3.2 Kích thước tiêu biểu theo tiêu chuẩn mặt bích Ansi Series A class 300
Thông số | NPS 26 | NPS 60 |
| Đường kính ngoài (O) | 970 mm / 38,25 in. | 1.810 mm / 71,25 in. |
| Độ dày tối thiểu (tf) | 77,8 mm / 3,07 in. | 162,0 mm / 6,38 in. |
| Số lượng lỗ bu lông | 28 lỗ | 32 lỗ |
| Đường kính vòng bu lông | 876,3 mm / 34,50 in. | 1.701,8 mm / 67,00 in. |
| Đường kính lỗ bu lông | 1 3/4 in. | 2 3/8 in. |

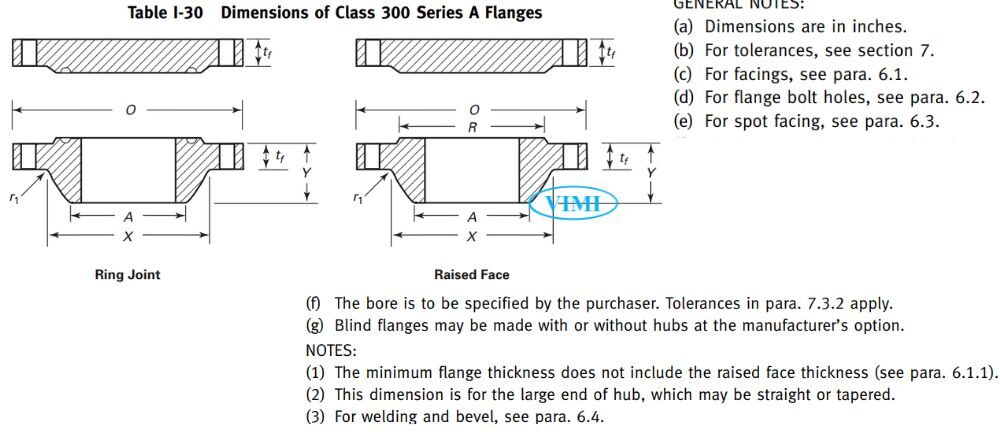

4. Kiểu bề mặt và hoàn thiện theo tiêu chuẩn mặt bích ANSI series A 300
Bề mặt tiếp xúc của mặt bích là nơi gioăng làm kín trực tiếp, do đó chất lượng hoàn thiện bề mặt tác động trực tiếp đến độ kín của toàn hệ thống. Tiêu chuẩn bích ANSI Series A Class 300 quy định rõ ràng hai kiểu bề mặt phổ biến nhất trong công nghiệp.
4.1 Mặt lồi (Raised Face – RF)
- Class 300 thường được cung cấp với mặt lồi cao 2 mm (0,06 in.).
- Chiều dày này được cộng thêm vào chiều dày mặt bích tối thiểu tf.
- Về độ nhám bề mặt, tiêu chuẩn yêu cầu dải từ 3,2 μm đến 6,3 μm (125 μin. đến 250 μin.) – đây là khoảng giá trị tối ưu cho hầu hết các loại gioăng công nghiệp.
4.2 Khớp nối vòng (Ring Joint – RTJ)
Với kiểu bề mặt RTJ, kích thước rãnh cho Series A được quy định cụ thể trong Bảng 29 của ASME B16.47.
- Ví dụ: NPS 26 sử dụng rãnh số R93 với đường kính vòng pitch là 749,30 mm.
Kiểu kết nối này phù hợp với các ứng dụng áp suất cao hoặc môi trường có yêu cầu độ kín khắt khe hơn.
5. Vật liệu, chế tạo và bu lông theo tiêu chuẩn bích ANSI series A class 300
Lựa chọn vật liệu đúng là yếu tố quyết định tuổi thọ và an toàn vận hành. Tiêu chuẩn mặt bích ANSI Series A Class 300 quy định rõ phương pháp chế tạo, loại vật liệu được phép sử dụng và các giới hạn cần tuân thủ nghiêm ngặt trong quá trình sản xuất.
5.1 Chủng loại và vật liệu
Tiêu chuẩn bích ANSI series A class 300 bao gồm hai chủng loại chính:
- Mặt bích cổ hàn (Welding Neck)
- Mặt bích mù (Blind).
Chế tạo từ vật liệu
- Thép đúc
- Thép rèn.
- Thép tấm (plate) chỉ được phép dùng để làm mặt bích mù – không áp dụng cho mặt bích cổ hàn.
Lưu ý quan trọng:
ASME B16.47 loại trừ hoàn toàn các hợp kim gốc niken khỏi phạm vi áp dụng, đây là điểm khác biệt so với B16.5 dành cho kích thước nhỏ hơn.
5.2 Bu lông và giới hạn nhiệt độ
Tiêu chuẩn bích ANSI series A class 300 khuyến nghị sử dụng bu lông hai đầu (stud bolts) với một đai ốc ở mỗi đầu.
- Với Class 300, các vật liệu bu lông cường độ thấp được phép sử dụng, nhưng giới hạn nhiệt độ làm việc từ -29°C đến 200°C.
- Vượt quá dải này yêu cầu chuyển sang vật liệu bu lông cường độ cao hơn.
6. Thử nghiệm và đánh dấu theo tiêu chuẩn mặt bích ANSI Series A Class 300
Kiểm soát chất lượng và truy xuất nguồn gốc là hai yếu tố không thể thiếu trong chuỗi cung ứng vật tư đường ống. Tiêu chuẩn mặt bích ANSI Series A Class 300 quy định rõ yêu cầu thử nghiệm và đánh dấu nhằm bảo đảm mọi sản phẩm lưu thông trên thị trường đều có thể truy xuất và xác minh.
6.1 Thử áp suất theo tiêu chuẩn bích ANSI series A class 300
- Các mặt bích rời không bắt buộc phải thử áp suất riêng lẻ theo tiêu chuẩn này.
- Việc thử nghiệm hệ thống hoàn chỉnh sau lắp đặt là trách nhiệm của đơn vị thi công theo quy định riêng của từng dự án.

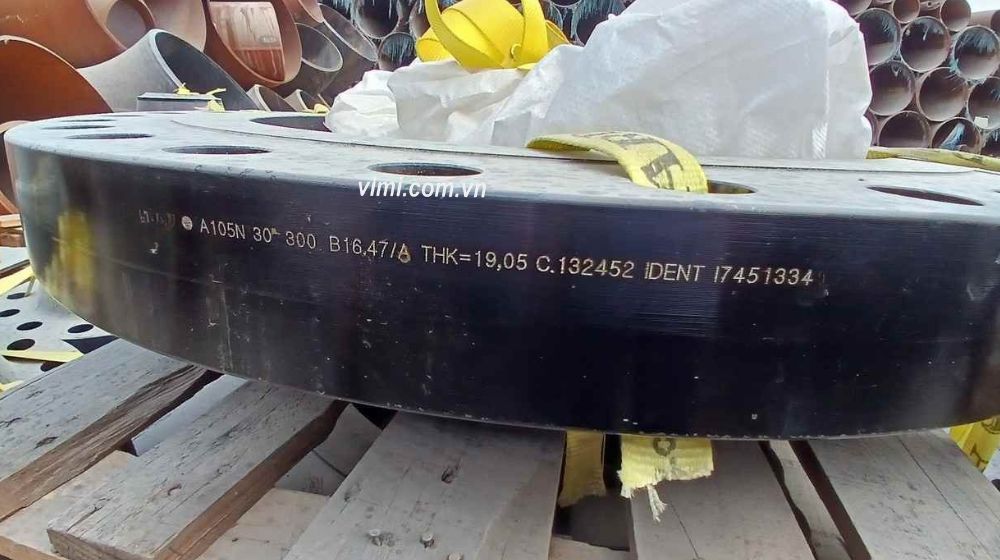

6.2 Đánh dấu bắt buộc theo tiêu chuẩn bích ANSI series A class 300
Mỗi mặt bích đạt tiêu chuẩn bích ANSI Series A Class 300 phải ghi rõ bốn thông tin bắt buộc:
- Nhãn hiệu nhà sản xuất
- Ký hiệu vật liệu theo ASTM,
- Số cấp áp suất (300)
- Mã tiêu chuẩn (B16.47).
