Tiêu chuẩn mặt bích Ansi Series A class 400

1. Tiêu chuẩn mặt bích ANSI series A class 400 là gì và áp dụng ở đâu?

Trước khi đi vào chi tiết kỹ thuật, bạn cần hiểu rõ tiêu chuẩn mặt bích ANSI này ra đời từ đâu và phục vụ cho loại hệ thống nào. Không phải mọi mặt bích đều thuộc phạm vi áp dụng, và việc chọn sai tiêu chuẩn ngay từ giai đoạn thiết kế sẽ dẫn đến chi phí khắc phục rất lớn về sau.

1.1 Nguồn gốc và phạm vi tiêu chuẩn mặt bích ANSI series A 400

Tiêu chuẩn bích ANSI series A class 400 được quy định trong ASME B16.47, áp dụng riêng cho mặt bích thép đường kính lớn.

• Cụ thể, tiêu chuẩn này bao phủ dải kích thước từ NPS 26 đến NPS 60 – tức là từ ống 26 inch đến 60 inch danh định.
• Đây là phạm vi kích thước mà các tiêu chuẩn mặt bích phổ biến hơn như ASME B16.5 không còn áp dụng được nữa.

Series A xây dựng dựa trên thông số kích thước của tiêu chuẩn MSS SP-44, phù hợp cho các ứng dụng công nghiệp đa dạng (general use) như đường ống dẫn dầu khí, hệ thống lọc nước, nhà máy điện và các tuyến ống truyền tải lớn.

1.2 Sự khác biệt giữa Series A và Series B

Một điểm mà tôi thấy nhiều kỹ sư trẻ hay mắc phải: Series A và Series B trong ASME B16.47 không thể lắp lẫn với nhau, ngay cả khi cùng cấp áp suất và cùng kích thước NPS.

• Series A (dựa trên MSS SP-44) thường có đường kính vòng bu lông lớn hơn Series B (dựa trên API 605).
• Nếu lắp lẫn trên công trường, mối nối không đạt yêu cầu làm kín và toàn bộ hệ thống đường ống phải tháo ra làm lại.

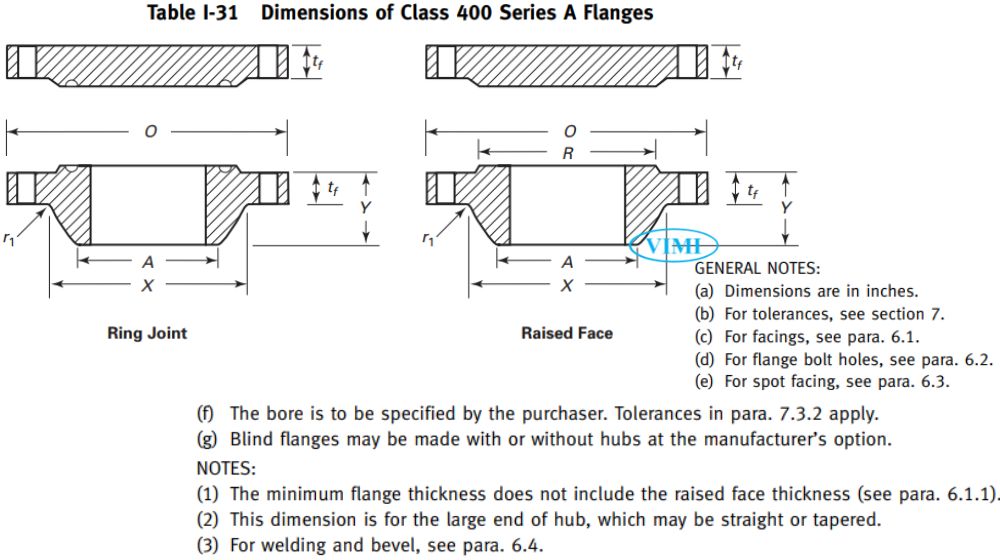

2. Chủng loại theo tiêu chuẩn bích ANSI series A class 400

• Mặt bích cổ hàn (Welding Neck Flanges – WNF):
  • Đây là loại phổ biến nhất, có phần cổ (hub) dài được thiết kế để hàn đối đầu với đường ống.
  • Tiêu chuẩn quy định chi tiết về kích thước đầu hàn, bao gồm các biến thể có vòng đệm đệm hoặc không có vòng đệm đệm (backing rings)
• Mặt bích mù (Blind Flanges):
  • Sử dụng để bịt kín các đầu ống hoặc các lỗ mở của thiết bị áp suất.
  • Nhà sản xuất có tùy chọn chế tạo mặt bích mù có cổ hoặc không có cổ

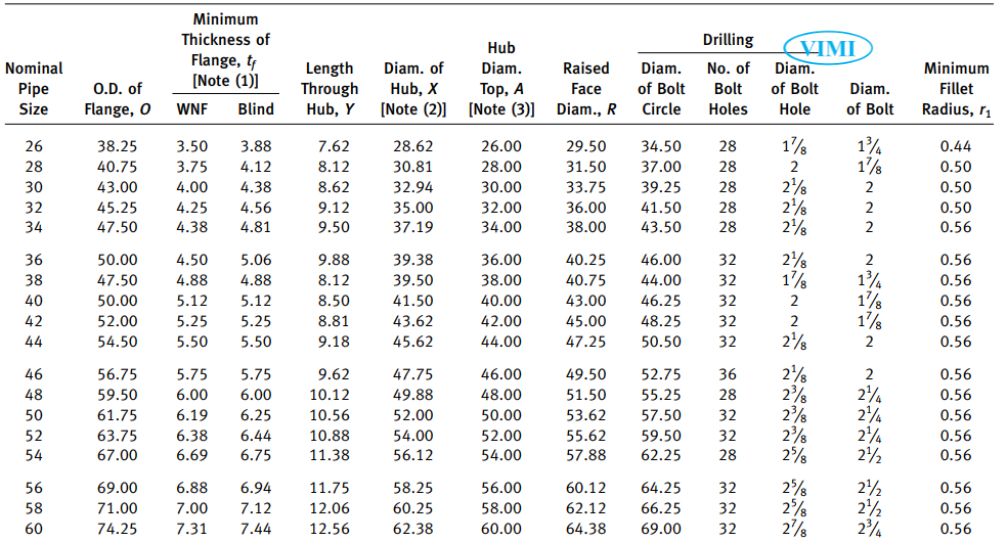

3. Kích thước theo tiêu chuẩn mặt bích Ansi Series A class 400

4. Định mức áp suất – nhiệt độ trong tiêu chuẩn

Đây là phần quan trọng nhất mà người thiết kế và kỹ sư lựa chọn vật tư cần nắm vững. Định mức áp suất không phải là con số cố định – thay đổi theo nhiệt độ vận hành và nhóm vật liệu chế tạo. Hiểu sai điểm này dẫn đến thiết kế vượt quá giới hạn an toàn.

4.1 Áp suất vận hành tối đa theo tiêu chuẩn bích ANSI series A class 400

Tại điều kiện nhiệt độ môi trường (từ −29°C đến 38°C)

• Tiêu chuẩn mặt bích ANSI series A class 400 cho phép áp suất vận hành tối đa là 68.9 bar (1000 psi).
• Đây là mức áp suất trần – không được vượt qua con số này trong bất kỳ điều kiện vận hành nào ở nhiệt độ thường.

4.2 Định mức thay đổi nhiệt độ theo tiêu chuẩn bích ANSI series A class 400

Khi nhiệt độ tăng lên, định mức áp suất giảm xuống theo từng bước. Lấy ví dụ cụ thể với vật liệu nhóm 1.1 (thép rèn A105 – loại vật liệu phổ biến nhất cho mặt bích công nghiệp):

• Tại 200°C: áp suất cho phép là 58.4 bar
• Tại 400°C: áp suất cho phép giảm xuống còn 46.3 bar

Khi thiết kế hệ thống vận hành ở nhiệt độ cao, bạn phải tra bảng định mức tương ứng với nhiệt độ thực tế – không được lấy con số áp suất trần ở nhiệt độ thường để áp dụng cho điều kiện nhiệt độ cao.

4.3 Yêu cầu thử nghiệm áp suất theo tiêu chuẩn bích ANSI series A class 400

• Mọi mặt bích Class 400 phải trải qua thử nghiệm áp suất vỏ (shell pressure test) ở mức tối thiểu 1.5 lần định mức áp suất tại 38°C, tương đương khoảng 103.4 bar.
• Đây là yêu cầu bắt buộc – không phải tùy chọn. Khi mua hàng, hãy yêu cầu nhà cung cấp xuất trình chứng chỉ thử nghiệm này.

5. Bề mặt tiếp xúc và thông số kích thước

Người mua hàng và người thi công thường bỏ qua phần này, nhưng đây chính là chi tiết quyết định khả năng làm kín của toàn bộ mối nối. Sai một thông số bề mặt là rò rỉ ngay từ lần vận hành đầu tiên.

5.1 Kiểu bề mặt mặt lồi (Raised Face)

Mặt bích Class 400 theo tiêu chuẩn bích ANSI series A class 400 được cung cấp

• Mặc định với mặt lồi (Raised Face – RF) cao 7 mm (0.25 inch).
• Chiều cao này được tính cộng thêm vào chiều dày tối thiểu của mặt bích, không phải thay thế.
• Về độ nhám bề mặt, mặt RF yêu cầu độ nhám trung bình từ 3.2 μm đến 6.3 μm – đủ nhám để gioăng bám tốt, không quá nhám đến mức làm hỏng gioăng.

5.2 Kiểu khớp nối vòng (Ring Joint)

Với hệ thống áp suất cao hoặc môi trường ăn mòn, kiểu khớp nối vòng (RTJ) là lựa chọn ưu tiên.

• Độ nhám vách rãnh RTJ không được vượt quá 1.6 μm – yêu cầu này nghiêm ngặt hơn nhiều so với mặt RF.
• Ví dụ cụ thể: NPS 26 Class 400 sử dụng rãnh số R93.

5.3 Thông số kích thước tiêu biểu

Dưới đây là 2 thông số kỹ thuật cho kích cỡ nhỏ nhất và lớn nhất theo tiêu chuẩn mặt bích ANSI series A 400

6. Vật liệu, bu lông và yêu cầu đánh dấu

Lựa chọn sai vật liệu hoặc bu lông là sai lầm không thể sửa chữa sau khi hệ thống đã lắp đặt.

6.1 Vật liệu chế tạo theo tiêu chuẩn bích ANSI series A class 400

• Mặt bích Class 400 chế tạo từ thép đúc hoặc thép rèn.
• Mặt bích mù (blind flange) cho phép dùng thép tấm.

Tiêu chuẩn này loại trừ hoàn toàn các hợp kim gốc niken – nếu hệ thống yêu cầu vật liệu đặc biệt như Inconel hay Hastelloy, bạn cần áp dụng tiêu chuẩn khác.

6.2 Yêu cầu bu lông theo tiêu chuẩn bích ANSI series A class 400

Tiêu chuẩn mặt bích ANSI series A class 400 nghiêm cấm sử dụng bu lông cường độ thấp như ASTM A307 Grade B.

• Bu lông cường độ thấp không đủ lực xiết để duy trì khả năng làm kín gioăng ở áp suất Class 400.
• Chỉ sử dụng bu lông cường độ cao hoặc trung bình theo đúng quy định. Đây là yêu cầu không có ngoại lệ.

6.3 Đánh dấu bắt buộc theo tiêu chuẩn bích ANSI series A class 400

Mọi mặt bích đạt tiêu chuẩn bích ANSI series A class 400 phải mang đầy đủ các thông tin đóng dấu:

• Tên nhà sản xuất
• Ký hiệu vật liệu theo ASTM
• Số cấp áp suất (400)
• Kích thước ống (NPS)
• Ký hiệu tuân thủ (B16 hoặc B16.47)
