Tiêu chuẩn mặt bích Ansi Series A class 150

ANH

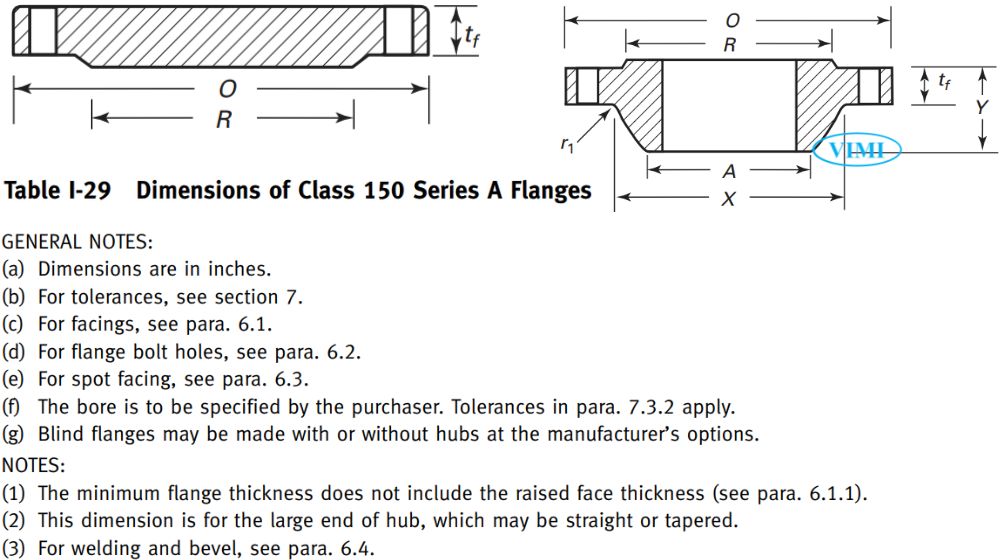

2. Chủng loại theo tiêu chuẩn mặt bích Ansi Series A class 150

• Mặt bích cổ hàn (Welding Neck Flanges – WNF): Đây là loại phổ biến nhất trong Series A, có phần cổ (hub) dài được thiết kế để hàn đối đầu với đường ống
• Mặt bích mù (Blind Flanges): Được sử dụng để bịt kín các đầu ống hoặc lỗ mở của thiết bị áp suất

2. Kích thước theo tiêu chuẩn mặt bích Ansi Series A class 150

Kích thước là thứ quyết định khả năng lắp đặt thực tế. Tiêu chuẩn mặt bích ANSI Series A Class 150 quy định

• Mặt bích mặc định đi kèm mặt lồi (Raised Face – RF) cao 2 mm
• Và chiều cao này được cộng thêm vào độ dày tối thiểu của mặt bích (tf).

Đây là chi tiết nhiều người mua hàng bỏ qua khi so sánh kích thước tổng thể.

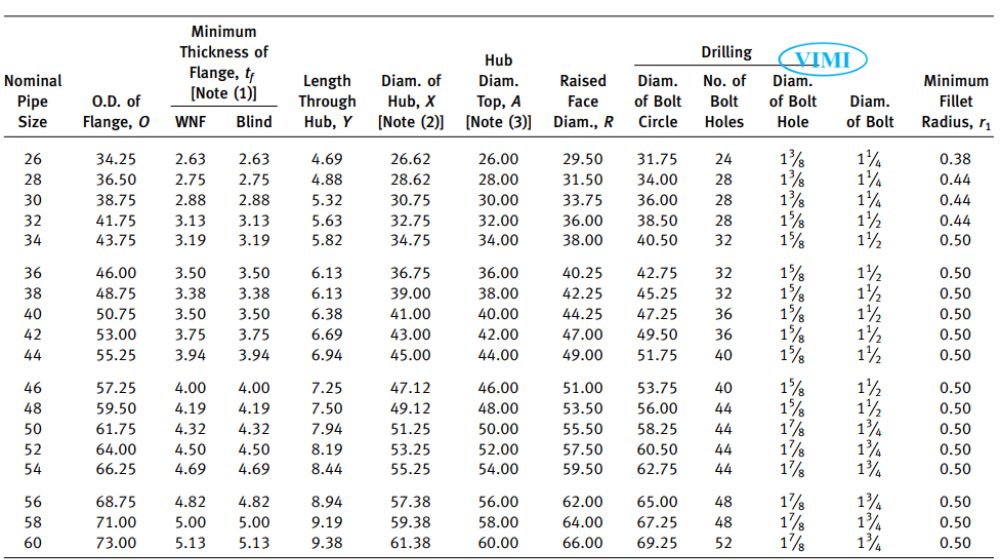

3. Kích thước của 2 kích cỡ NPS 26 nhỏ nhất và NPS 60 lớn nhất

Tiêu chuẩn bích ANSI series A class 150 với kích thước nhỏ nhất và lớn nhất theo bảng dưới đây

Những con số này nói lên tầm vóc thực sự của thiết bị: một mặt bích NPS 60 nặng hàng trăm kilogram, đòi hỏi thiết bị nâng hạ chuyên dụng và quy trình lắp đặt chặt chẽ.

4. Vật liệu và phụ kiện trong tiêu chuẩn bích ANSI Series A Class 150

Việc lựa chọn vật liệu và phụ kiện đi kèm ảnh hưởng trực tiếp đến độ bền và an toàn của mối nối. Tiêu chuẩn bích ANSI Series A Class 150 giới hạn rõ phạm vi vật liệu áp dụng, khác biệt so với ASME B16.5 ở chỗ loại trừ hoàn toàn hợp kim gốc niken khỏi phạm vi áp dụng.

4.1 Vật liệu chế tạo theo tiêu chuẩn mặt bích ANSI series A 150

Tiêu chuẩn bích ANSI series A class 150 chấp nhận các loại thép dưới đây

• Thép đúc
• Thép rèn
• Thép tấm – trong đó thép tấm chỉ dùng cho bích mù (blind flange).

Lựa chọn vật liệu phải phù hợp với điều kiện môi chất và nhiệt độ vận hành.

4.2 Bu lông và gioăng theo tiêu chuẩn mặt bích ANSI series A 150

• Class 150 cho phép bu lông cường độ thấp với ứng suất chảy tối thiểu không vượt quá 206 MPa.
  • Tuy nhiên, bu lông thép carbon thấp không được sử dụng ở nhiệt độ trên 200°C hoặc dưới -29°C
  • Vi phạm điều này dẫn đến giãn nở nhiệt không kiểm soát, gây hở mối ghép.
• Về gioăng, tiêu chuẩn khuyến nghị gioăng phi kim loại phẳng hoặc gioăng xoắn ốc thuộc nhóm Group No. Ia hoặc Ib theo phụ lục tiêu chuẩn.  Chúng tôi luôn nhấn mạnh với các nhà thầu thi công: đừng tiết kiệm chi phí ở gioăng – đây là chi tiết quyết định tuổi thọ toàn bộ mối nối.

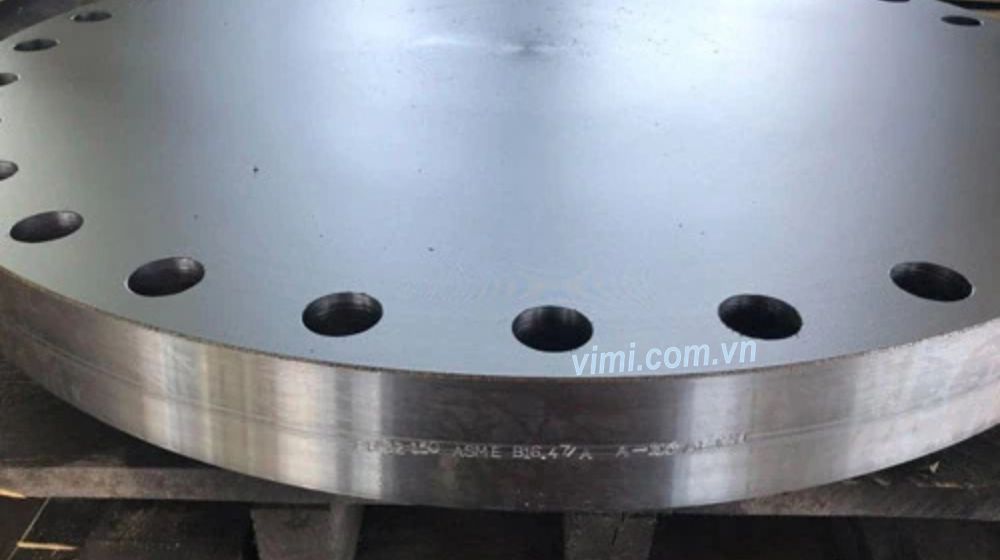

5. Yêu cầu đánh dấu nhận biết tiêu chuẩn bích ANSI series A class 150

Mặt bích đạt tiêu chuẩn mặt bích ANSI Series A Class 150 bắt buộc phải mang đầy đủ bốn thông tin nhận diện:

• Tên nhà sản xuất
• Ký hiệu vật liệu theo ASTM
• Số cấp áp suất (150),
• Và ký hiệu tuân thủ tiêu chuẩn (B16 hoặc B16.47).

Tiêu chuẩn cũng cho phép đánh dấu đa mác nếu vật liệu đáp ứng nhiều thông số kỹ thuật cùng lúc.
