Tiêu chuẩn mặt bích Ansi Series A class 600

Tiêu chuẩn mặt bích ANSI Series A class 600 theo ASME B16.47 là bộ quy định kỹ thuật bắt buộc cho mặt bích đường kính lớn từ NPS 26 đến NPS 60 trong các hệ thống đường ống công nghiệp áp suất cao. Từ chủng loại, kích thước, định mức áp suất cho đến yêu cầu vật liệu và đánh dấu sản phẩm mặt bích ANSI – mỗi thông số đều ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ toàn hệ thống.

1. Tiêu chuẩn mặt bích ANSI Series A class 600 là gì?

Khi nói đến tiêu chuẩn mặt bích ANSI Series A class 600, chúng ta đang nói đến một tập hợp quy định kỹ thuật được ban hành theo tiêu chuẩn ASME B16.47 – dành riêng cho mặt bích đường kính lớn từ NPS 26 đến NPS 60.

ANH

• Đây là tiêu chuẩn ANSI chi phối kích thước, vật liệu, áp suất và yêu cầu chế tạo để đảm bảo tính an toàn và khả năng lắp lẫn của mặt bích trong hệ thống đường ống công nghiệp quy mô lớn toàn cầu.
• “Series A” trong tiêu chuẩn bích ANSI Series A class 600 là phân loại dành riêng cho dải kích thước lớn (NPS 26 trở lên). Với Class 600, mặt bích chịu được áp suất vận hành cao hơn đáng kể so với các cấp thấp hơn như Class 150 hay Class 300. Đây là lý do cấp áp suất này được ưu tiên trong các hệ thống dẫn khí, hơi nước và hóa chất ở nhiệt độ và áp suất khắc nghiệt.

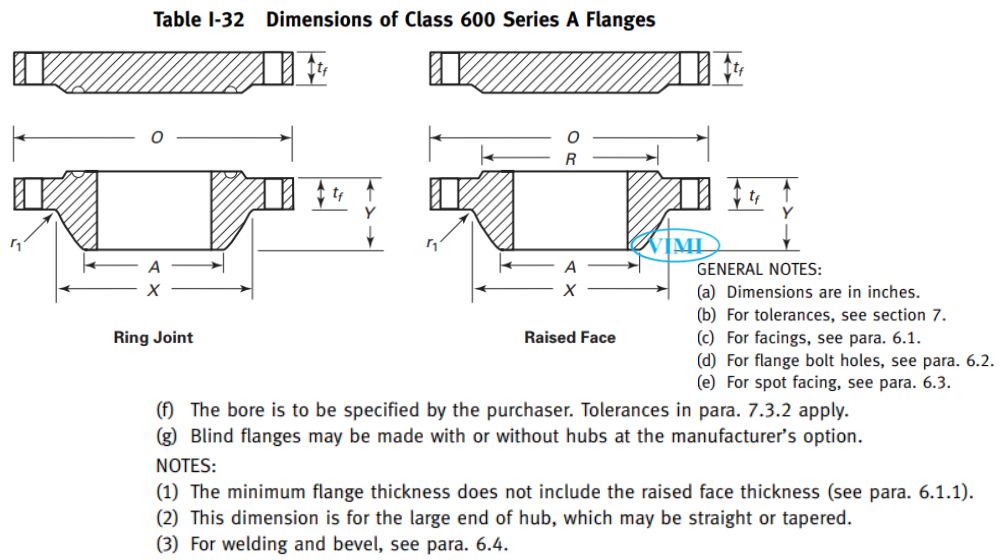

2. Chủng loại theo tiêu chuẩn mặt bích ANSI series A 600

Khi thiết kế hoặc thi công hệ thống đường ống áp suất cao, việc chọn đúng chủng loại mặt bích theo tiêu chuẩn mặt bích ANSI Series A class 600 ảnh hưởng trực tiếp đến độ an toàn và tuổi thọ công trình. Tiêu chuẩn này quy định hai chủng loại chính mà bạn cần phân biệt rõ ràng ngay từ giai đoạn thiết kế.

2.1 Mặt bích cổ hàn

Mặt bích cổ hàn là loại phổ biến nhất trong tiêu chuẩn bích ANSI Series A class 600.

• Phần cổ dài cho phép hàn đối đầu trực tiếp với ống, tạo ra mối nối liên tục về mặt cơ học.
• Kết quả: Ứng suất phân phối đều, khả năng chịu áp suất cao và giảm thiểu điểm tập trung ứng suất – đặc biệt quan trọng với hệ thống chịu rung động hoặc nhiệt độ thay đổi liên tục.

2.2 Mặt bích mù (Blind Flanges)

Mặt bích mù dùng để bịt kín đầu ống hoặc lỗ mở của thiết bị áp suất. Trong tiêu chuẩn mặt bích ANSI Series A class 600, mặt bích mù có thể chế tạo có cổ hoặc không có cổ tùy lựa chọn của nhà sản xuất. Tuy nhiên, điểm quan trọng là độ dày tối thiểu của mặt bích mù luôn lớn hơn WNF cùng kích thước – vì nó chịu toàn bộ áp suất mà không có phần ống gia cường phía sau.

Lưu ý chế tạo quan trọng:

• Cả hai chủng loại trên đều phải được làm từ vật liệu đúc hoặc rèn.
• Riêng mặt bích mù được phép sử dụng thêm vật liệu tấm (plate). Đây là điểm mà nhiều nhà cung cấp bỏ qua – dẫn đến sản phẩm không đạt tiêu chuẩn.

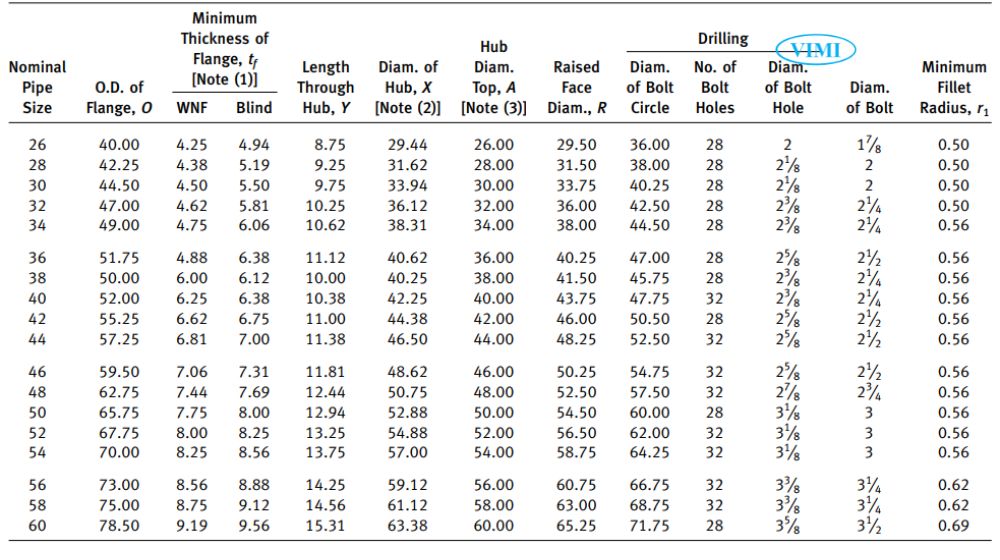

2. Kích thước theo tiêu chuẩn bích ANSI series A class 600

Bảng kích thước là tài liệu kỹ thuật sống còn khi áp dụng tiêu chuẩn mặt bích ANSI Series A class 600. Mọi kích thước đều được quy định chính xác trong Bảng 34 của ASME B16.47-2011. Chiều dày mặt bích tối thiểu chưa bao gồm chiều cao mặt lồi – đây là điểm thường gây nhầm lẫn trong thực tế thi công.

Một điểm đặc biệt trong tiêu chuẩn bích ANSI Series A class 600:

• Số lượng lỗ bu lông không tăng tuyến tính theo kích thước NPS.
• Ví dụ, NPS 42 có 28 lỗ trong khi NPS 40 có 32 lỗ.

Đây là quy định cố định – không được tự ý thay đổi khi thiết kế kết nối.

3. Định mức áp suất và bề mặt theo tiêu chuẩn bích ANSI series A class 600

Định mức áp suất – nhiệt độ là linh hồn của tiêu chuẩn mặt bích ANSI Series A class 600.

3.1 Xác định áp suất vận hành tối đa cho phép tại mỗi dải nhiệt độ.

• Với vật liệu phổ biến nhóm 1.1 (thép A105), áp suất tại nhiệt độ môi trường đạt 102,1 bar (1.480 psi)
• Giảm dần khi nhiệt độ tăng. Bạn phải tra cứu bảng định mức theo đúng nhóm vật liệu, không được ngoại suy tùy tiện.

3.2 Bề mặt kết nối theo tiêu chuẩn mặt bích ANSI series A 600

• Mặt lồi tiêu chuẩn (Raised Face – RF):
  • Chiều cao 7 mm (0,25 inch)
  • Yêu cầu độ nhám bề mặt từ 3,2 đến 6,3 μm – kiểm soát chặt chẽ để đảm bảo độ kín.
• Khớp nối vòng (Ring Joint):
  • Áp dụng cho các ứng dụng yêu cầu độ kín tuyệt đối,
  • Đặc biệt trong môi trường áp suất rất cao hoặc nhiệt độ cực đoan.
  • Kích thước rãnh quy định tại Bảng 29.

4. Vật liệu, dung sai và yêu cầu đánh dấu

Việc chọn vật liệu và kiểm soát dung sai là khâu quyết định chất lượng sản phẩm cuối cùng. Tiêu chuẩn mặt bích ANSI Series A class 600 không cho phép sai lệch tùy tiện – mọi thông số đều có ngưỡng kiểm soát rõ ràng để đảm bảo khả năng lắp lẫn và an toàn vận hành toàn hệ thống.

4.1 Vật liệu được phép sử dụng

Tiêu chuẩn bích ANSI Series A class 600 chấp nhận

• Thép carbon
• Thép hợp kim thấp
• Thép không gỉ.

Điểm khác biệt quan trọng so với ASME B16.5: ASME B16.47 loại trừ hoàn toàn các hợp kim gốc niken. Nếu hệ thống của bạn yêu cầu vật liệu niken, đây là giới hạn bạn phải biết trước khi chọn tiêu chuẩn.

4.2 Dung sai và yêu cầu đánh dấu

• Dung sai đường kính vòng bu lông: ± 1,5 mm – kiểm soát để đảm bảo lắp lẫn chính xác.
• Đánh dấu bắt buộc trên mặt bích: Tên nhà sản xuất, ký hiệu vật liệu ASTM, số cấp áp suất (600), kích thước NPS và ký hiệu tuân thủ (B16 hoặc B16.47).
• Thử nghiệm áp suất: Mặt bích tiêu chuẩn không yêu cầu thử áp suất riêng lẻ – nhưng nếu hợp đồng yêu cầu, phải thực hiện theo điều kiện đặc biệt.

5. Vì sao bạn cần sử dụng tiêu chuẩn mặt bích ANSI Series A class 600?

Sau nhiều năm chứng kiến sự cố đường ống từ thực tế, cho thấy rằng:

• Hầu hết các vụ rò rỉ và hư hỏng kết nối bích đều xuất phát từ việc sử dụng sản phẩm không đạt tiêu chuẩn hoặc áp dụng sai cấp áp suất.
• Tiêu chuẩn mặt bích ANSI Series A class 600 không chỉ là yêu cầu kỹ thuật – đây là bộ quy tắc bảo vệ tính mạng con người và tài sản công trình.

Khi bạn chỉ định, mua hoặc thi công mặt bích, hãy yêu cầu nhà cung cấp xuất trình đầy đủ chứng chỉ vật liệu, hồ sơ kiểm tra kích thước và dấu hiệu đánh dấu theo tiêu chuẩn bích ANSI Series A class 600. Một sản phẩm đạt tiêu chuẩn mang lại giá trị vận hành bền vững – chi phí thay thế và sửa chữa sự cố luôn cao hơn nhiều lần so với chi phí đầu tư ban đầu cho sản phẩm chất lượng cao.
