Tiêu chuẩn mặt bích Ansi Series A class 900

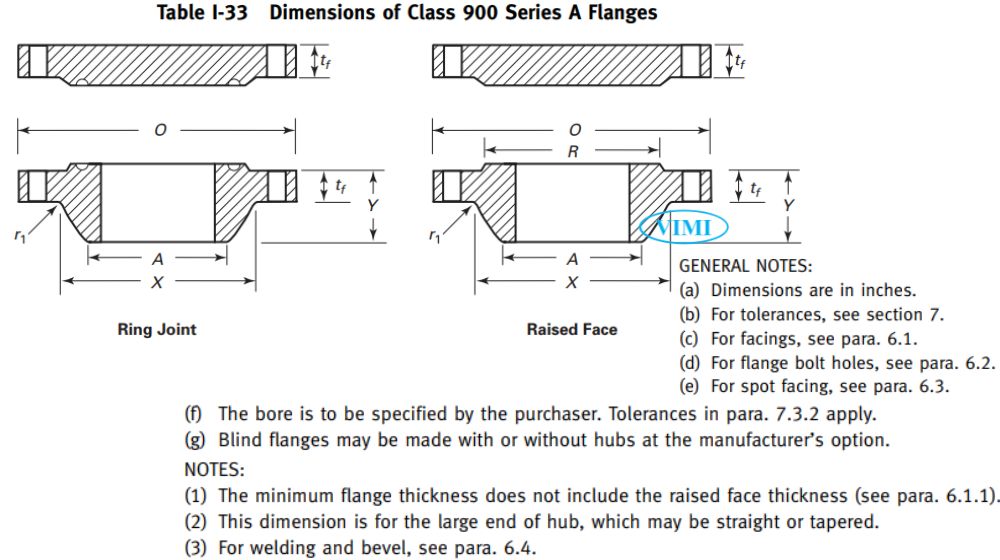

2. Chủng loại theo tiêu chuẩn mặt bích Ansi Series A class 900

Không phải ai cũng biết rằng trong cùng một tiêu chuẩn mặt bích Ansi, có nhiều chủng loại mặt bích khác nhau phục vụ các mục đích lắp ghép khác nhau. Chọn sai chủng loại dẫn đến không lắp được hoặc không đảm bảo độ kín cho mối nối. Với tiêu chuẩn bích ANSI series A class 900, có hai chủng loại chính:

• Mặt bích cổ hàn (Welding Neck Flange – WNF): Đây là loại phổ biến nhất trong dòng này. Phần cổ dài giúp hàn đối đầu trực tiếp với ống, phân phối ứng suất đồng đều dọc theo mối nối – đặc biệt quan trọng khi hệ thống chịu áp suất cao và rung động.
• Mặt bích mù (Blind Flange): Dùng để bịt kín đầu ống hoặc các lỗ mở của thiết bị. Đây là loại duy nhất trong tiêu chuẩn này cho phép dùng vật liệu tấm (plate) để chế tạo – tất cả các chủng loại còn lại bắt buộc dùng vật liệu đúc hoặc rèn.

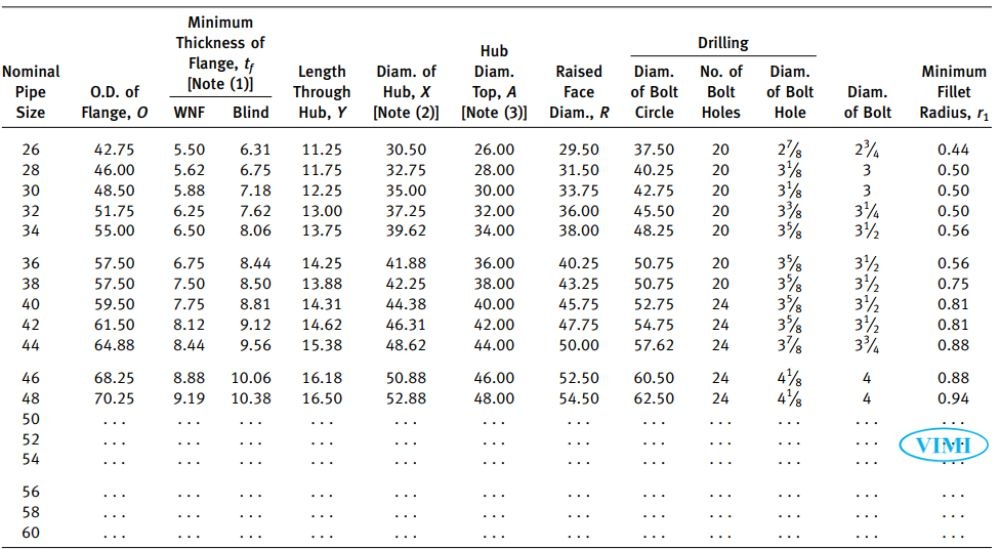

3. Kích thước theo tiêu chuẩn mặt bích Ansi Series A class 900

Dưới đây là các thông số kích thước thực tế theo Class 600 Series A (dữ liệu tham chiếu từ Bảng 34 – ASME B16.47) để bạn hình dung quy mô của dòng sản phẩm này:

Số lượng lỗ bu lông luôn là bội số của 4 – đây là nguyên tắc thiết kế đảm bảo tính đối xứng khi siết bu lông, áp lực phân bổ đều trên toàn mặt bích.

4. Định mức áp suất – nhiệt độ của tiêu chuẩn mặt bích ANSI series A class 900

Đây là thông số cốt lõi – và là thông số bị hiểu sai nhiều nhất. Tôi từng gặp không ít trường hợp kỹ sư chỉ nhìn vào áp suất trần mà không kiểm tra định mức tại nhiệt độ vận hành thực tế. Kết quả là hệ thống vận hành an toàn trong ngắn hạn nhưng xuống cấp nhanh và rò rỉ sau vài năm sử dụng.

• Áp suất tối đa ở nhiệt độ thường (từ -29°C đến 38°C): 155,1 bar (2.250 psi).
• Định mức giảm dần theo nhiệt độ. Cụ thể với nhóm vật liệu 1.1:
  • Tại 200°C: còn 131,4 bar
  • Tại 538°C: chỉ còn 17,7 bar
• Lưu ý vật liệu: ASME B16.47 loại trừ các hợp kim gốc niken khỏi phạm vi áp dụng cho mặt bích đường kính lớn – dù định mức ban đầu được xây dựng dựa trên B16.5.

Nguyên tắc không thay đổi: luôn tra định mức tại nhiệt độ vận hành cao nhất của hệ thống, không phải nhiệt độ thường.

5. Kiểu bề mặt tiếp xúc của tiêu chuẩn bích ANSI series A class 900

Bề mặt tiếp xúc quyết định độ kín của mối nối và loại gioăng được dùng kèm. Với áp suất vận hành ở mức class 900, yêu cầu về bề mặt tiếp xúc cao hơn rõ rệt so với các class thấp hơn.

5.1 Mặt lồi (Raised Face – RF)

• Chiều cao gờ lồi mặc định: 7 mm (0,25 in.) – cao hơn nhiều so với 2 mm của class 150 và class 300.
• Chiều cao này được cộng thêm vào độ dày tối thiểu của mặt bích khi tính toán kích thước.
• Độ nhám bề mặt yêu cầu: từ 3,2 đến 6,3 μm.

5.2 Khớp nối vòng (Ring Joint – RTJ)

• Class 900 Series A thường xuyên sử dụng kiểu mặt RTJ – đặc biệt trong các ứng dụng áp suất cao và nhiệt độ cao.
• Các rãnh được gia công chính xác theo tiêu chuẩn. Ví dụ: NPS 26 sử dụng rãnh số R100 với chiều sâu rãnh 17,48 mm.
• Gioăng vòng cho RTJ phải tuân theo ASME B16.20.
• Độ nhám vách rãnh RTJ: không vượt quá 1,6 μm.

6. Bu lông và gioăng theo tiêu chuẩn mặt bích ANSI series A class 900

Với áp suất vận hành lên đến 155,1 bar, tiêu chuẩn đặt ra yêu cầu rất nghiêm ngặt về bu lông. Đây là điểm không có chỗ cho sự thỏa hiệp – và tôi nhấn mạnh điều này với bất kỳ ai làm việc với dòng class 900.

• Nghiêm cấm dùng bu lông cường độ thấp (như ASTM A307 Grade B) cho class 900.
• Chỉ được dùng bu lông cường độ cao hoặc trung bình – ví dụ điển hình là ASTM A193 Grade B7.
• Gioăng phải có khả năng chịu được tải trọng bu lông lớn mà không bị biến dạng hoặc hư hỏng.

7. Yêu cầu đánh dấu trên mặt bích ANSI series A class 900

Đánh dấu trên thân bích là căn cứ để truy xuất nguồn gốc và xác nhận sản phẩm đúng tiêu chuẩn. Khi nhận hàng tại công trình, đây là thứ đầu tiên bạn cần kiểm tra. Một sản phẩm đúng tiêu chuẩn bích ANSI series A class 900 phải có đầy đủ các thông tin sau trên thân:

• Tên hoặc nhãn hiệu nhà sản xuất
• Ký hiệu vật liệu ASTM/ASME
• Cấp áp suất: 900
• Kích thước danh định: NPS
• Ký hiệu tuân thủ tiêu chuẩn: B16 hoặc B16.47
