Tiêu chuẩn mặt bích ANSI series B class 900

Trong lĩnh vực đường ống công nghiệp, việc thấu hiểu tiêu chuẩn mặt bích ANSI series B class 900 là yêu cầu bắt buộc để đảm bảo an toàn vận hành. Với thiết kế nhỏ gọn dựa trên hệ tiêu chuẩn API 605, dòng mặt bích ANSI này mang lại giải pháp tối ưu cho các hệ thống chịu áp lực cực lớn lên tới 153.2 bar.

1. Tổng quan về tiêu chuẩn mặt bích ANSI series B class 900

Khi nhắc đến các hệ thống vận chuyển dòng lưu chất ở áp suất cực cao, chúng ta không thể không đề cập đến tiêu chuẩn mặt bích ANSI series B class 900. Đây là bộ tiêu chuẩn kỹ thuật nghiêm ngặt

• Dành cho các mặt bích có đường kính lớn
• Đảm bảo tính đồng nhất và khả năng chịu tải vượt trội trong những môi trường khắc nghiệt nhất.

Sự ra đời của tiêu chuẩn ANSI này giúp tối ưu hóa thiết kế, giảm trọng lượng hệ thống nhưng vẫn duy trì hệ số an toàn tuyệt đối cho công trình.

ANH

Thực tế, tiêu chuẩn bích ANSI series B class 900 được phát triển dựa trên nền tảng của API 605

• Tập trung mạnh mẽ vào tính nhỏ gọn (compact).
• So với dòng Series A, dòng Series B có đường kính vòng bu lông nhỏ hơn, giúp tiết kiệm không gian lắp đặt và giảm chi phí vật tư bu lông.

Điều này cực kỳ quan trọng trong các dự án lọc hóa dầu hoặc đường ống dẫn khí xuyên quốc gia, nơi mà mỗi milimet không gian và mỗi gram thép đều được tính toán kỹ lưỡng.

2. Tiêu chuẩn mặt bích ANSI series B class 900 về chủng loại

Việc lựa chọn chủng loại mặt bích phù hợp với mục đích sử dụng là bước đầu tiên để khẳng định chất lượng công trình. Theo tiêu chuẩn mặt bích ANSI series B class 900, có hai loại chính thường xuyên xuất hiện trong các bản vẽ kỹ thuật:

• Mặt bích cổ hàn (Welding Neck Flanges – WNF): Đây là “ngôi sao” trong các hệ thống áp cao. Với phần cổ dài được thiết kế để hàn đối đầu trực tiếp vào ống, loại bích này giúp phân phối ứng suất từ mặt bích sang ống một cách hiệu quả, hạn chế tình trạng tập trung ứng suất tại chân mối hàn.

• Mặt bích mù (Blind Flanges): Sử dụng để bịt kín các đầu ống hoặc các khoang chờ của thiết bị áp suất. Trong tiêu chuẩn bích ANSI series B class 900, mặt bích mù đóng vai trò như một bức tường thép vững chãi, ngăn chặn hoàn toàn dòng lưu chất dưới áp lực lớn.

Về vật liệu, tiêu chuẩn yêu cầu khắt khe việc sử dụng

• Vật liệu thép đúc
• hoặc thép rèn (Forged).
• Đối với mặt bích mù, bạn có thể sử dụng vật liệu tấm (Plate).

Tuy nhiên, một lưu ý chuyên gia dành cho người dùng: Tiêu chuẩn này loại trừ hoàn toàn các hợp kim gốc niken. Chúng tôi khuyên bạn luôn ưu tiên các loại thép rèn chất lượng cao như ASTM A105 để đảm bảo tính đồng nhất về cấu trúc tinh thể kim loại.

3. Tiêu chuẩn mặt bích ANSI series B class 900 về kích thước

Một sai lầm phổ biến mà nhiều người mua hàng thường gặp phải là nhầm lẫn về dải kích thước. Đối với tiêu chuẩn mặt bích ANSI series B class 900

• Phạm vi kích thước chỉ bao phủ từ NPS 26 đến NPS 48.
• Nếu bạn đang tìm kiếm mặt bích Class 900 cho kích thước từ NPS 50 trở lên theo Series B, bạn sẽ không tìm thấy chúng trong bảng tra chuẩn vì chúng không được quy định.

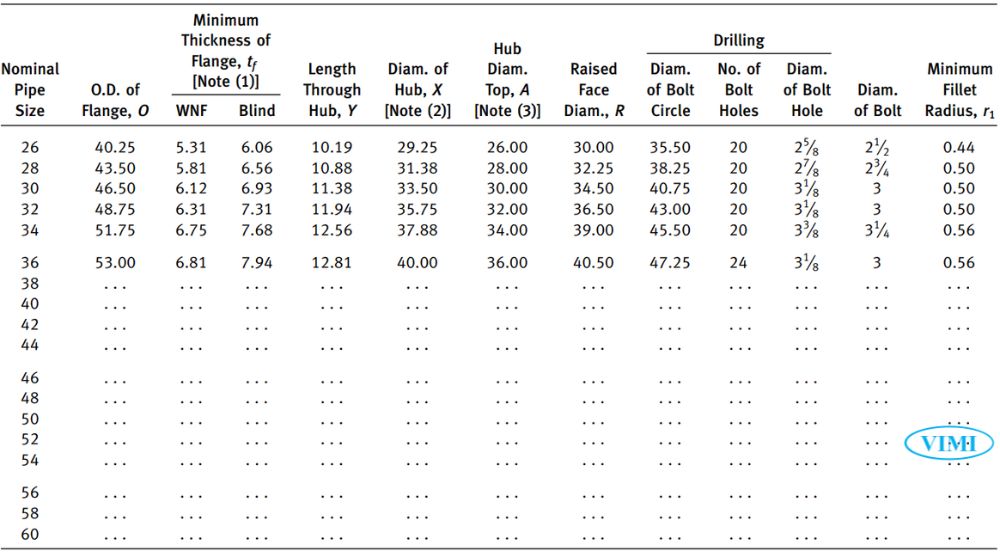

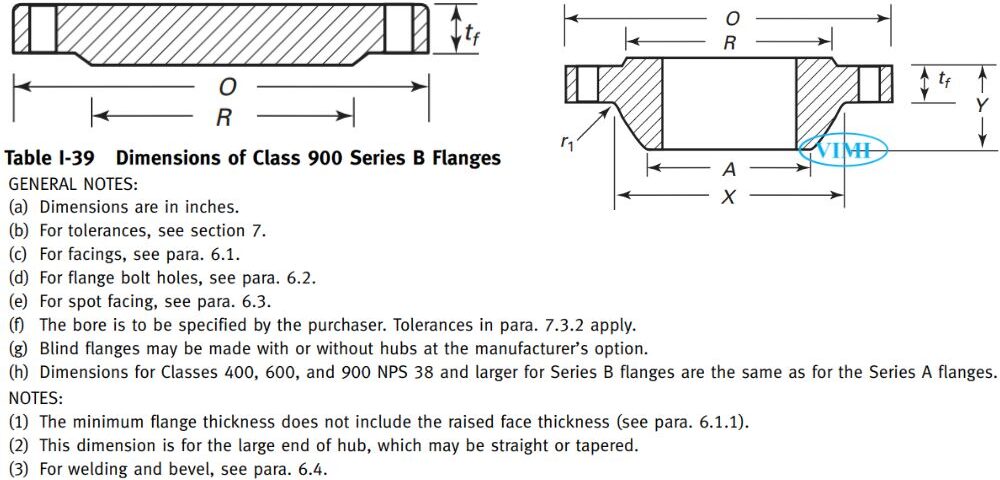

Dưới đây là bảng thông số tiêu biểu để bạn dễ dàng hình dung về sự đồ sộ của loại phụ kiện này:

Đặc biệt, từ NPS 38 đến NPS 48, tiêu chuẩn mặt bích ANSI series B 900 có kích thước giống hệt với tiêu chuẩn mặt bích ANSI series A 900. Đây là điểm mấu chốt giúp các kỹ sư linh hoạt hơn trong việc thay thế và bảo trì.

4. Định mức áp suất và nhiệt độ

Khả năng chịu đựng áp suất là giá trị cốt lõi của tiêu chuẩn bích ANSI series B class 900. Định mức này tuân thủ hoàn toàn theo ASME B16.5, mang lại sự tin cậy tuyệt đối cho người vận hành.

• Tại nhiệt độ môi trường lý tưởng (từ -29°C đến 38°C)
• Mặt bích làm từ thép rèn Nhóm 1.1 chịu được áp suất lên tới 153.2 bar (2,220 psi).
• Áp suất trần tối đa mà dòng này có thể chịu đựng đạt mức 155.1 bar.

Bạn cần nhớ rằng, khi nhiệt độ tăng lên, khả năng chịu áp suất của vật liệu sẽ giảm dần. Giới hạn nhiệt độ vận hành thường kết thúc tại 538°C. Việc nắm vững biểu đồ áp suất – nhiệt độ giúp bạn tránh được các sự cố nứt vỡ hoặc rò rỉ do vượt quá giới hạn bền của vật liệu.

5. Kiểu bề mặt tiếp xúc và độ nhám

Độ kín của mối nối phụ thuộc rất lớn vào bề mặt tiếp xúc (Facing). Trong tiêu chuẩn bích ANSI series B class 900, chúng ta thường gặp hai dạng bề mặt phổ biến:

• Mặt lồi (Raised Face – RF)
  • Là loại mặc định với chiều cao phần lồi là 7 mm.
  • Lưu ý, độ dày tối thiểu của mặt bích chưa bao gồm chiều cao này.
  • Độ nhám yêu cầu cho mặt RF nằm trong khoảng 3.2 đến 6.3 μm, tạo điều kiện lý tưởng để gioăng bám dính.
• Khớp nối vòng (Ring Joint – RTJ):
  • Dành cho những ứng dụng cực kỳ khắt khe.
  • Bề mặt này sử dụng rãnh kim loại để đặt gioăng thép (Ring Gasket).
  • Độ nhám vách rãnh không được vượt quá 1.6 μm để đảm bảo độ kín khí tuyệt đối giữa kim loại với kim loại.

6. Thành phần mối nối và quy tắc lắp lẫn

Cuối cùng, một hệ thống mặt bích hoàn hảo không thể thiếu bu lông và gioăng chất lượng. Tiêu chuẩn mặt bích ANSI series B 900 quy định

• Nghiêm cấm sử dụng bu lông cường độ thấp như ASTM A307 Grade B.
• Áp lực của Class 900 yêu cầu bu lông cường độ cao để duy trì lực siết cố định, chống lại sự giãn nở nhiệt và áp suất tức thời.

Một lưu ý quan trọng từ kinh nghiệm thực tế:

• Mặt bích Series B không thể lắp lẫn với mặt bích Series A cùng kích thước và cấp áp suất.
• Việc cố tình lắp lẫn dẫn đến sai lệch tâm lỗ bu lông, gây hỏng hóc thiết bị và nguy hiểm cho nhân viên thi công.
• Trên mỗi sản phẩm chính hãng, các thông tin về nhà sản xuất, vật liệu, Class 900 và tiêu chuẩn ASME B16.47 phải được đóng dấu rõ ràng, sắc nét.
