Tiêu chuẩn mặt bích ANSI series B class 600 áp dụng cho đường ống cỡ lớn từ NPS 26 đến NPS 60, phân khúc mà một sai sót kỹ thuật nhỏ dẫn đến hậu quả rất lớn. Dưới đây là chia sẻ trực tiếp từ góc nhìn chuyên gia: Từ chủng loại, kích thước, định mức áp suất đến yêu cầu bề mặt và bu lông – tất cả những gì bạn cần nắm vững trước khi lựa chọn và thi công.

1. Tiêu chuẩn mặt bích ANSI series B class 600 là gì và tại sao bạn cần biết?

Trong hơn hai mươi năm làm việc với đường ống công nghiệp, chúng tôi nhận ra rằng phần lớn sai sót trong thiết kế và thi công đều bắt nguồn từ việc không hiểu đúng tiêu chuẩn mặt bích. Tiêu chuẩn mặt bích ANSI series B class 600 là một trong những tiêu chuẩn ANSI quan trọng nhất mà kỹ sư, người mua hàng và nhà thi công cần nắm vững trước khi bắt tay vào bất kỳ dự án đường ống cỡ lớn nào.

• Tiêu chuẩn mặt bích ANSI series B class 600 được quy định trong ASME B16.47, áp dụng cho mặt bích đường ống cỡ lớn từ NPS 26 đến NPS 60.
• Series B trong tiêu chuẩn này được xây dựng dựa trên thông số kích thước của API 605 – một tiêu chuẩn công nghiệp lâu đời trong ngành dầu khí và hóa dầu.

Điểm đặc trưng của Series B là thiết kế compact (nhỏ gọn) hơn Series A: Đường kính vòng bu lông nhỏ hơn, giúp giảm trọng lượng toàn bộ cụm mặt bích.

• Tuy nhiên, đây cũng là lý do khiến Series B và Series A không thể hoán đổi cho nhau dù cùng kích thước và cùng cấp áp suất.
• Lắp nhầm là rủi ro kỹ thuật nghiêm trọng và đừng để điều đó xảy ra trên công trình của bạn.

2. Tiêu chuẩn mặt bích ANSI series B class 600 về chủng loại

Nếu bạn đang ở giai đoạn lựa chọn chủng loại mặt bích cho dự án, đây là phần bạn cần đọc kỹ nhất. Tiêu chuẩn bích ANSI series B class 600 quy định rõ từng loại, từ cách chế tạo đến phương pháp kết nối. Chọn đúng chủng loại ngay từ đầu giúp bạn tránh phát sinh chi phí thay thế sau này.

2.1 Mặt bích cổ hàn (Welding Neck Flange)

Bích cổ hàn với tên tiếng anh là Neck weld flange, đây là chủng loại phổ biến nhất trong tiêu chuẩn mặt bích ANSI series B class 600.

• Phần cổ dài của mặt bích được hàn đối đầu trực tiếp với ống, tạo ra mối nối liên tục, bền vững và chịu rung tốt.
• Đường kính lỗ trong tối đa được giới hạn ở mức 0,9700 lần đường kính cổ tại đầu hàn – quy định này đảm bảo dòng chảy không bị thắt đột ngột.

2.2 Mặt bích mù (Blind Flange)

Mặt bích mù với tên tiếng anh là blind flange dùng để bịt kín đầu ống hoặc lỗ mở trên thiết bị áp lực.

Điểm khác biệt:

• Đây là loại mặt bích duy nhất trong tiêu chuẩn bích ANSI series B class 600 được phép chế tạo từ vật liệu tấm (plate) thay vì bắt buộc phải đúc hoặc rèn.

2.3 Yêu cầu chế tạo bắt buộc

Tất cả mặt bích trong tiêu chuẩn này phải là một mảnh duy nhất.

• Tuyệt đối không được ghép bằng cách hàn.
• Đây là yêu cầu về tính toàn vẹn kết cấu – bất kỳ sản phẩm nào vi phạm điều này đều không đáp ứng tiêu chuẩn mặt bích ANSI series B 600.

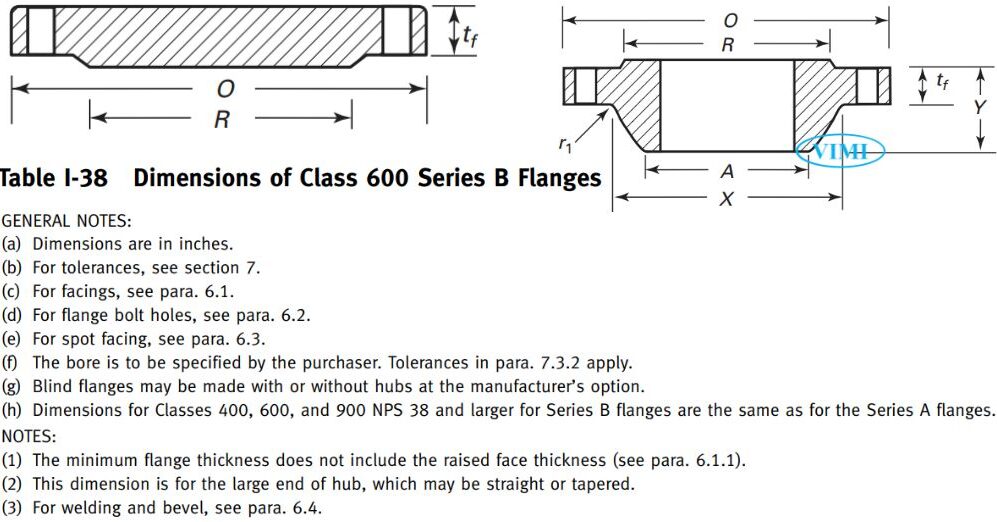

3. Tiêu chuẩn mặt bích ANSI series B class 600 về kích thước

Thông số kích thước là phần mà người mua hàng và kỹ sư thiết kế tra cứu nhiều nhất. Tiêu chuẩn mặt bích ANSI series B class 600 chia kích thước thành hai nhóm rõ ràng.

• Nhóm NPS 26 đến NPS 36

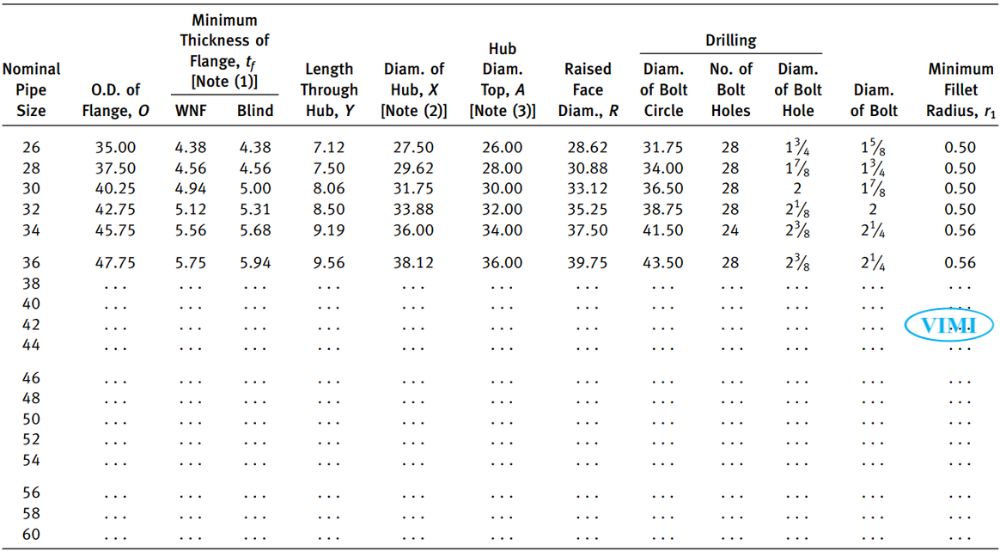

  • Nhóm này có thông số kích thước riêng biệt theo Bảng 40 của ASME B16.47. Dưới đây là ba kích thước tiêu biểu:
• Nhóm NPS 38 đến NPS 60
  • Từ NPS 38 trở lên, tiêu chuẩn mặt bích ANSI series B class 600 quy định kích thước giống hệt tiêu chuẩn mặt bích Ansi Series A class 600. Tra cứu thông số nhóm này tại Bảng 34 của ASME B16.47.

4. Định mức áp suất và nhiệt độ

Đây là phần quyết định trực tiếp đến an toàn vận hành. Tiêu chuẩn mặt bích ANSI series B 600 áp dụng định mức áp suất – nhiệt độ hoàn toàn theo ASME B16.5.

• Tại điều kiện nhiệt độ môi trường (từ −29°C đến 38°C), vật liệu Nhóm 1.1 như thép rèn A105 chịu áp suất tối đa 102,1 bar (1.480 psi).
• Ngưỡng trần tuyệt đối của tiêu chuẩn bích ANSI series B class 600 là 103,4 bar (1.500 psi).
• Định mức áp suất kết thúc tại nhiệt độ 538°C (1.000°F) – vượt ngưỡng này, mặt bích không còn đảm bảo an toàn theo tiêu chuẩn.

5. Bề mặt, bu lông và đánh dấu

Một sản phẩm đạt tiêu chuẩn mặt bích ANSI series B class 600 không chỉ đúng kích thước – nó phải đúng từ bề mặt tiếp xúc đến từng con bu lông.

5.1 Yêu cầu bề mặt

• Mặt lồi (Raised Face) tiêu chuẩn cao 7 mm, cộng thêm vào chiều dày tối thiểu của mặt bích.
• Độ nhám bề mặt nằm trong khoảng 3,2 μm đến 6,3 μm.
• Với khớp nối vòng (Ring Joint), độ nhám vách rãnh không vượt quá 1,6 μm.

5.2 Yêu cầu bu lông

Tiêu chuẩn bích ANSI series B class 600

• Nghiêm cấm sử dụng bu lông cường độ thấp như ASTM A307 Grade B.
• Chỉ dùng bu lông cường độ cao hoặc trung bình. Đây không phải khuyến nghị – đây là quy định bắt buộc.

5.3 Đánh dấu bắt buộc trên thân bích

Mỗi mặt bích đạt tiêu chuẩn mặt bích ANSI series B class 600 phải có đủ các thông tin:

• Nhãn hiệu nhà sản xuất
• Ký hiệu vật liệu ASTM
• Số cấp áp suất (600)
• Kích thước NPS và mã tiêu chuẩn (B16 hoặc B16.47).
