Shinyi WBSS DN150 là model thuộc dòng van bướm tín hiệu Shinyi, được thiết kế với nhiều ưu điểm về kết cấu, vật liệu và khả năng kết nối tín hiệu. Bài viết dưới đây sẽ giới thiệu 5 đặc điểm nổi bật của WBSS-0150 giúp bạn hiểu rõ hơn

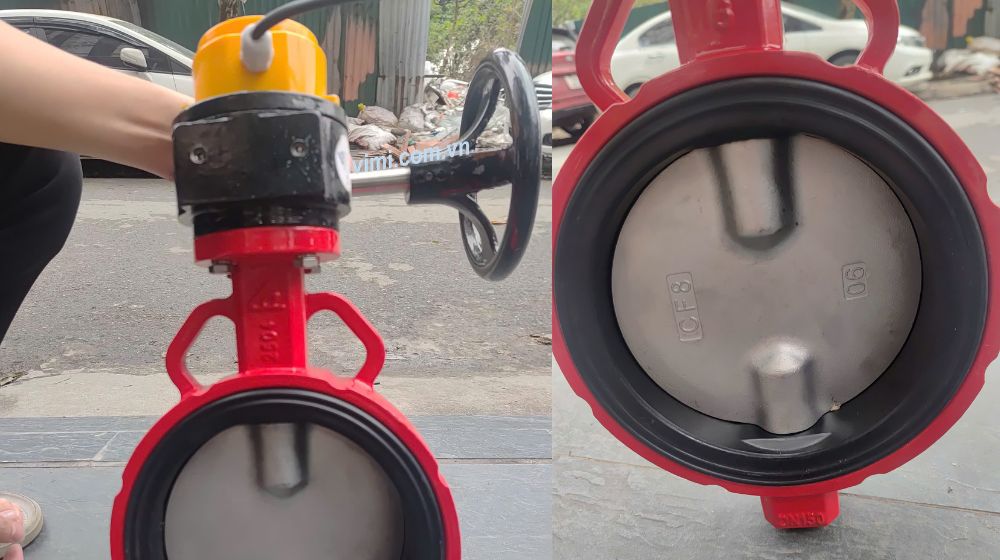

1. Shinyi WBSS DN150 là van gì

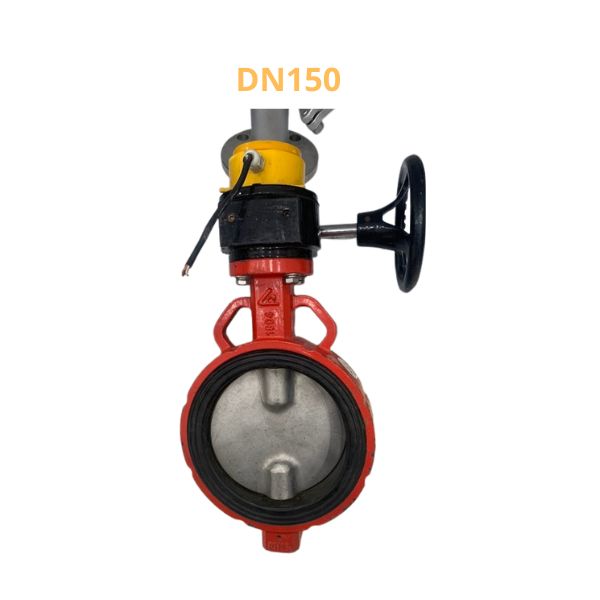

Shinyi WBSS DN150 là dòng van bướm tín hiệu được sử dụng trên đường ống DN150, kết hợp giữa chức năng điều tiết lưu lượng nước và giám sát trạng thái đóng mở của van thông qua hộp tín hiệu tích hợp. Model WBSS-0150 thuộc dòng van bướm tín hiệu điện Shinyi với các đặc điểm cơ bản:
- Thiết kế theo kiểu van bướm wafer
- Kích thước danh nghĩa DN150.
- Điều khiển bằng hộp số tay quay giúp thao tác nhẹ và ổn định.
- Tích hợp hộp tín hiệu để truyền trạng thái đóng hoặc mở về hệ thống giám sát.
- Phù hợp với các hệ thống phòng cháy chữa cháy sử dụng water butterfly valve
2. Đặc điểm thiết kế nổi bật của Shinyi WBSS DN150
Không chỉ chú trọng đến độ bền, Shinyi còn tối ưu thiết kế của WBSS-0150 để việc lắp đặt và vận hành trở nên thuận tiện hơn. Mỗi chi tiết đều được tính toán nhằm đảm bảo van hoạt động ổn định trong hệ thống PCCC. Những ưu điểm nổi bật của thiết kế WBSS-0150 gồm:
- Thiết kế đồng tâm giúp tăng khả năng làm kín và giảm rò rỉ
- Kiểu kết nối wafer giúp tiết kiệm không gian và thuận tiện khi lắp giữa hai mặt bích
- Hộp số tay quay tạo lực truyền ổn định, phù hợp với các tuyến ống DN150
- Hộp tín hiệu được tích hợp ngay trên cụm truyền động, không cần lắp thêm phụ kiện bên ngoài
- Bề mặt thân van được phủ sơn Epoxy màu đỏ, tăng khả năng chống ăn mòn và dễ nhận diện trong hệ thống PCCC
3. Vật liệu chính trên Shinyi WBSS-0150

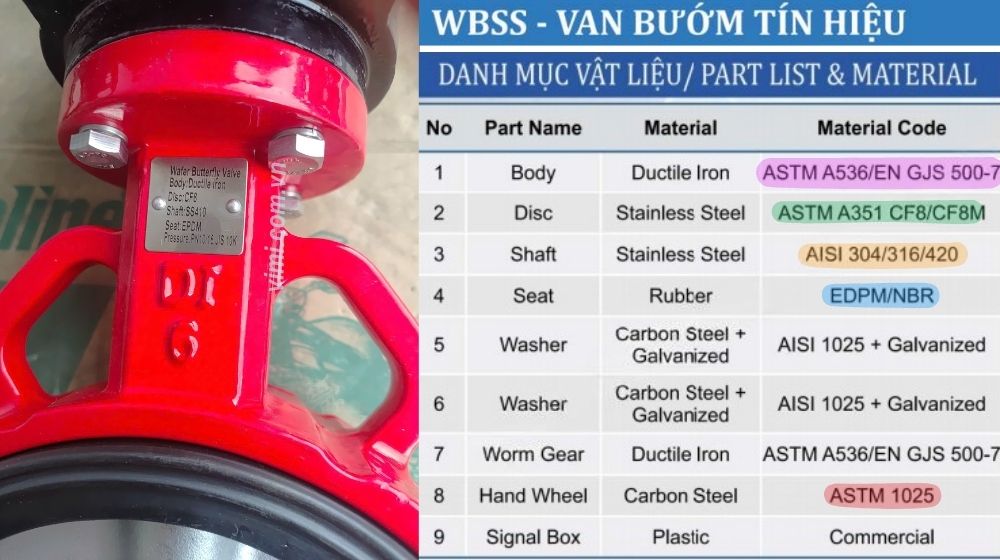

Độ bền của một van bướm tín hiệu không chỉ đến từ thiết kế mà còn phụ thuộc vào chất lượng vật liệu của từng bộ phận. Với WBSS-0150, Shinyi lựa chọn các vật liệu có khả năng chịu áp lực và chống ăn mòn tốt. Các vật liệu chính chi tiết của Shinyi WBSS DN150 là:
- Thân van bằng gang cầu ASTM A536 hoặc EN GJS500-7, có khả năng chịu tải và chống va đập cao
- Đĩa van bằng thép không gỉ CF8 hoặc CF8M, giúp hạn chế ăn mòn trong môi trường nước
- Trục van bằng inox AISI304, AISI316 hoặc AISI420, đảm bảo độ cứng và khả năng truyền lực
- Gioăng làm kín từ cao su EPDM hoặc NBR, tăng độ kín khít khi van ở trạng thái đóng
- Hộp số bằng gang cầu và tay quay bằng thép carbon ASTM1025, góp phần nâng cao độ bền cơ học
- Hộp tín hiệu sử dụng nhựa kỹ thuật, bảo vệ các tiếp điểm điện trước tác động của môi trường
4. Thông số lắp đặt cần lưu ý của Shinyi WBSS DN150

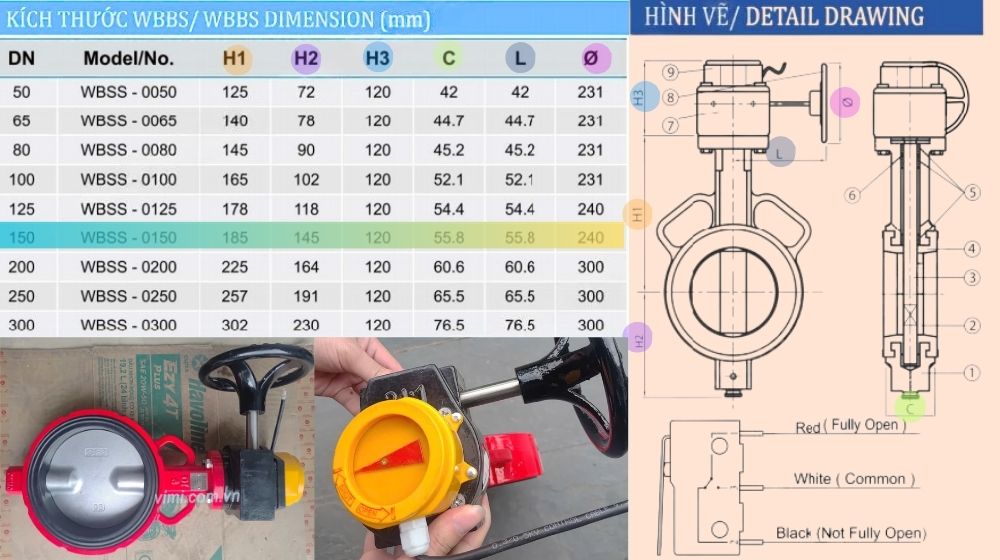

Để van hoạt động ổn định và đảm bảo đúng thiết kế của hệ thống, người sử dụng nên kiểm tra các thông số lắp đặt trước khi đưa thiết bị vào vận hành. Theo catalogue của Shinyi, WBSS-0150 có các kích thước chính:
- Kích thước danh nghĩa: DN150 >> Hiểu thêm DN150 là phi bao nhiêu
- H1: 185 mm
- H2: 145 mm
- H3: 120 mm
- C: 55.8 mm
- L: 55.8 mm
- Đường kính tay quay: Ø240 mm
Ngoài kích thước này, người dùng cần lưu ý thêm:
- Kiểm tra tiêu chuẩn mặt bích của đường ống như DIN 2632 hoặc DIN 2633 để đảm bảo khả năng lắp ghép
- Bố trí đủ không gian cho thao tác quay tay và bảo trì định kỳ
- Lắp đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất
- Kiểm tra vị trí hộp tín hiệu để thuận tiện cho việc đấu nối và kiểm tra sau này
5. Điểm khác biệt của WBSS-0150
Điểm tạo nên giá trị của van bướm Shinyi mã WBSS-0150 không chỉ nằm ở khả năng đóng mở dòng chảy mà còn ở việc tích hợp tính năng giám sát trạng thái van. Những điểm khác biệt đáng chú ý của Shinyi WBSS DN150 gồm:
- Kết hợp đồng thời chức năng điều tiết lưu lượng và truyền tín hiệu trạng thái
- Có thể kết nối với tủ báo cháy hoặc hệ thống quản lý tòa nhà (BMS) để theo dõi từ xa
- Thiết kế hộp tín hiệu liền khối với cụm truyền động, giúp giảm số lượng phụ kiện lắp đặt
- Hỗ trợ phát hiện sớm tình trạng van chưa mở hoàn toàn, góp phần nâng cao độ an toàn của hệ thống
- Đáp ứng nhiều tiêu chuẩn quốc tế về thiết kế và kết nối, thuận tiện khi thay thế hoặc nâng cấp
- Phù hợp với nhiều công trình như nhà máy, trung tâm thương mại, bệnh viện, kho xưởng và các dự án PCCC quy mô lớn
