Tiêu chuẩn mặt bích ANSI series B class 400

Tiêu chuẩn mặt bích ANSI series B class 400 là một trong những tiêu chuẩn kỹ thuật quan trọng nhất dành cho hệ thống đường ống công nghiệp đường kính lớn từ NPS 26 đến NPS 60. Nếu bạn đang thiết kế, thi công hoặc mua sắm mặt bích cho các dự án dầu khí, hóa chất hay nhà máy điện, hiểu đúng tiêu chuẩn này giúp bạn chọn đúng sản phẩm, tránh sai lầm tốn kém và đảm bảo an toàn vận hành lâu dài.

1. Tiêu chuẩn mặt bích ANSI series B class 400 là gì?

Trước khi đi vào chi tiết kỹ thuật, bạn cần nắm rõ nền tảng của tiêu chuẩn này. Tiêu chuẩn mặt bích ANSI series B class 400 được quy định trong ASME B16.47-2011, bộ tiêu chuẩn ANSI chuyên biệt dành cho mặt bích thép đường kính lớn. Hiểu đúng từ đầu giúp bạn tránh sai lầm đắt giá trong thiết kế và thi công.

• Tiêu chuẩn mặt bích ANSI series B class 400 áp dụng cho mặt bích thép có kích thước danh nghĩa từ NPS 26 đến NPS 60.
• Đây là dòng mặt bích đường kính rất lớn, thường xuất hiện trong các hệ thống đường ống dẫn dầu khí, hóa chất, và nhà máy điện.

Series B trong tên gọi cho thấy dòng này được thiết kế dựa trên tiêu chuẩn API 605, tập trung vào thiết kế nhỏ gọn (compact). Đây là điểm khác biệt cốt lõi so với Series A – đường kính vòng bu lông của Series B nhỏ hơn, giúp tiết kiệm vật liệu và không gian lắp đặt trong khi vẫn đảm bảo khả năng chịu áp suất.

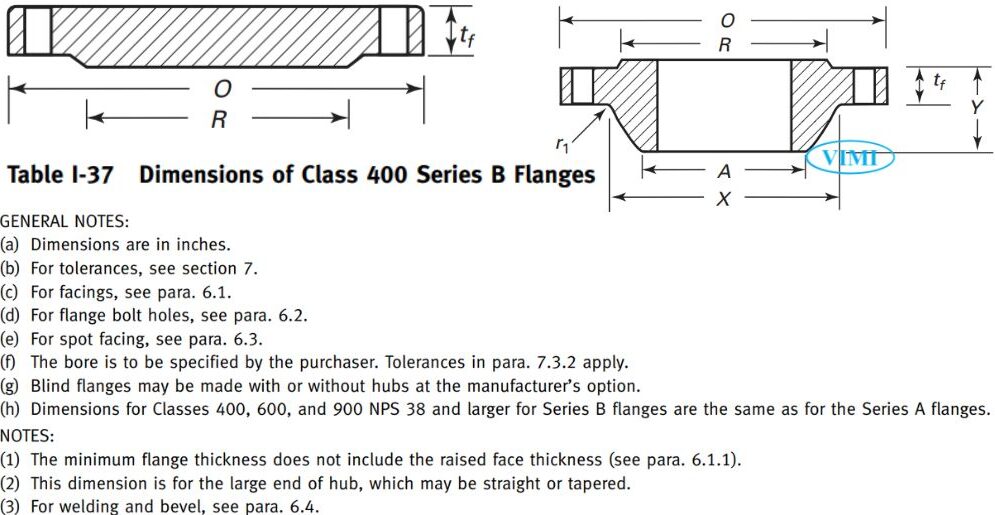

2. Tiêu chuẩn mặt bích ANSI series B class 400 về chủng loại

Nhiều người mua hàng và kỹ sư mới vào nghề thường bỏ qua chi tiết này và chọn sai loại mặt bích. Tiêu chuẩn mặt bích ANSI series B 400 quy định rõ ràng về chủng loại được phép sử dụng – không phải loại mặt bích nào cũng đáp ứng yêu cầu cho dải đường kính lớn này. Nắm rõ chủng loại giúp bạn chọn đúng ngay từ đầu.

2.1 Mặt bích cổ hàn (Welding Neck Flanges – WNF)

Mặt bích cổ hàn là loại mặt bích chủ lực trong tiêu chuẩn ANSI series B class 400. Phần cổ dài cho phép hàn đối đầu trực tiếp với ống, tạo mối nối liên tục chịu được tải trọng áp suất lớn và rung động trong hệ thống vận hành.

2.2 Mặt bích mù (Blind Flanges)

Mặt bích mù dùng để bịt kín đầu ống hoặc lỗ mở của thiết bị áp suất. Điểm đặc biệt:

• Đây là loại duy nhất trong tiêu chuẩn này được phép chế tạo từ vật liệu tấm (plate) thay vì bắt buộc phải đúc hoặc rèn như các loại khác.
• Tiêu chuẩn bích ANSI series B class 400 không bao quát mặt bích ren (threaded) hay hàn trượt (slip-on) cho dải kích thước đường kính lớn này.

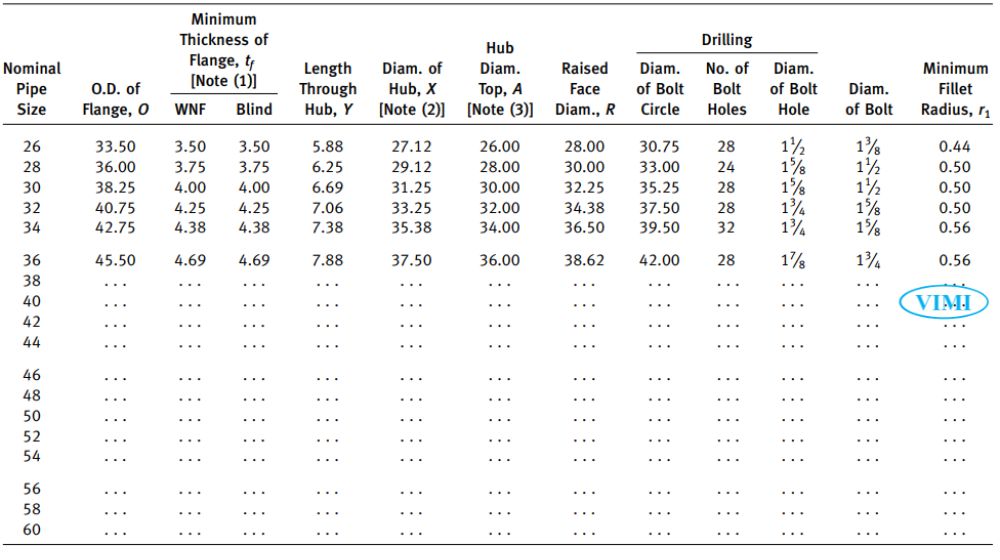

3. Tiêu chuẩn mặt bích ANSI series B class 400 về kích thước

Đây là phần mà tôi thấy nhiều kỹ sư thiết kế và người mua hàng hay bị nhầm lẫn nhất. Tiêu chuẩn mặt bích ANSI series B 400 chia kích thước thành hai dải riêng biệt với quy định khác nhau và việc hiểu sai dẫn đến việc chọn sai bản vẽ kỹ thuật, gây lãng phí và rủi ro cho toàn bộ dự án.

• Dải NPS 26 đến NPS 36 sử dụng kích thước riêng của Series B (theo Bảng 39), tập trung vào thiết kế nhỏ gọn.
• Dải NPS 38 đến NPS 60 dùng kích thước giống hệt tiêu chuẩn mặt bích ANSI Series A class 400 – điều này được ghi rõ trong ghi chú của tiêu chuẩn.

4. Định mức áp suất và nhiệt độ trong

Đây là thông số quyết định trực tiếp đến an toàn vận hành. tiêu chuẩn bích ANSI series B class 400 quy định rõ giới hạn áp suất theo nhiệt độ và bỏ qua mối quan hệ này là sai lầm nghiêm trọng mà chúng tôi từng chứng kiến dẫn đến sự cố rò rỉ trên thực địa. Hãy luôn kiểm tra đồng thời cả áp suất lẫn nhiệt độ vận hành.

• Áp suất trần tại nhiệt độ môi trường (-29°C đến 38°C): Tối đa 68,9 bar (1.000 psi).
• Định mức giảm khi nhiệt độ tăng. Ví dụ với vật liệu Nhóm 1.1 (thép A105): Tại 200°C còn 58,4 bar; tại 400°C còn 46,3 bar.
• Định mức áp suất – nhiệt độ của ASME B16.47 tuân theo đúng giá trị của ASME B16.5 dành cho đường kính nhỏ – đảm bảo tính nhất quán trong toàn hệ thống.

5. Bề mặt bích và yêu cầu hoàn thiện

Chi tiết bề mặt bích là yếu tố ảnh hưởng trực tiếp đến độ kín của mối nối. Qua kinh nghiệm kiểm định thực tế, tôi thấy nhiều sự cố rò rỉ bắt nguồn từ việc bỏ qua yêu cầu hoàn thiện bề mặt trong tiêu chuẩn mặt bích ANSI series B class 400. Đây là vấn đề cần kiểm soát chặt chẽ trong nghiệm thu.

• Mặt lồi (Raised Face – RF) cao 7 mm là chuẩn mặc định cho Class 400. Chiều dày gờ lồi này được cộng thêm vào chiều dày tối thiểu của mặt bích (tf).
• Sai số đường kính ngoài mặt lồi cho phép ± 2 mm.
• Độ nhám bề mặt tiếp xúc gioăng phải nằm trong giới hạn quy định tại Bảng 30 của tiêu chuẩn để đảm bảo độ kín tuyệt đối.

6. Bu lông và vật liệu trong tiêu chuẩn mặt bích ANSI series B 400

Một lỗi phổ biến tôi thấy ở các dự án nhỏ là dùng bu lông không đúng cấp độ bền. Tiêu chuẩn mặt bích ANSI series B class 400 nghiêm cấm bu lông cường độ thấp như ASTM A307 Grade B và đây không phải khuyến nghị, đây là quy định bắt buộc. Chọn đúng bu lông là chọn đúng an toàn.

• Bu lông cường độ thấp (ASTM A307 Grade B) bị nghiêm cấm sử dụng cho Class 400. Phải dùng bu lông cường độ trung bình hoặc cao để đảm bảo lực siết yêu cầu.
• Vật liệu mặt bích bao gồm các nhóm tương tự ASME B16.5: thép carbon, hợp kim thấp, thép không gỉ.
• ASME B16.47 loại trừ hợp kim gốc niken khỏi phạm vi áp dụng cho mặt bích đường kính lớn – cần lưu ý khi thiết kế hệ thống môi trường đặc biệt.

7. Tính tương thích và đánh dấu

Đây là điểm mà ngay cả kỹ sư có kinh nghiệm cũng dễ mắc sai lầm khi thay thế hoặc mở rộng hệ thống đường ống hiện hữu. Tiêu chuẩn mặt bích ANSI series B 400 và Series A không thể lắp lẫn dù cùng kích thước và cùng cấp áp suất. Nếu bạn đang thiết kế hệ thống mới hoặc mở rộng hệ thống cũ, xác nhận Series ngay từ đầu tiết kiệm chi phí đáng kể.

• Series B và Series A không tương thích – không thể lắp lẫn. Một số van và phụ kiện chỉ tương thích với một trong hai dòng này.
• Mặt bích phải được đánh dấu đầy đủ: Tên nhà sản xuất, ký hiệu vật liệu ASTM, cấp áp suất (400), kích thước (NPS) và ký hiệu tuân thủ tiêu chuẩn (B16 hoặc B16.47).
