Tiêu chuẩn mặt bích ANSI series B class 300

1. Tiêu chuẩn mặt bích ANSI Series B Class 300 là gì và áp dụng cho ai?

Tiêu chuẩn mặt bích ANSI Series B Class 300 được quy định trong ASME B16.47-2011

• Áp dụng cho mặt bích thép đường kính lớn từ NPS 26 đến NPS 60.
• Series B xây dựng kích thước dựa trên tiêu chuẩn gốc API 605, với triết lý thiết kế hướng đến sự nhỏ gọn (compact) – có nghĩa là đường kính ngoài và vòng bu lông nhỏ hơn so với Series A ở cùng kích thước danh nghĩa.

Điều này mang lại lợi thế về không gian lắp đặt và trọng lượng tổng thể, nhưng cũng đặt ra yêu cầu rõ ràng: Series B không thể lắp lẫn với Series A. Đây là nguyên tắc số một bạn phải ghi nhớ trước khi đặt mua bất kỳ lô hàng nào.

2. Chủng loại theo tiêu chuẩn mặt bích ANSI series B class 300

Tiêu chuẩn bích ANSI Series B Class 300 tập trung vào hai chủng loại thiết kế chính, phù hợp với hệ thống vận hành áp suất trung bình đến cao. Mỗi loại có đặc điểm cấu tạo và phạm vi ứng dụng khác nhau và việc chọn đúng loại ngay từ bước thiết kế tiết kiệm đáng kể chi phí thi công và vận hành về sau.

• Mặt bích cổ hàn (Welding Neck Flange – WNF)
  • Đây là loại phổ biến nhất trong hệ thống đường ống chịu áp.
  • Phần cổ dài vát mép cho phép hàn đối đầu trực tiếp với ống, tạo mối hàn liên tục và chịu lực tốt.
  • Đường kính lỗ trong tối đa (B_max) được tính theo công thức: B_max = 0,9850 × A (A là đường kính cổ tại đầu hàn)
• Mặt bích mù (Blind Flange)
  • Dùng để bịt kín đầu ống hoặc lỗ mở trên thiết bị áp suất.
  • Mặt bích mù trong tiêu chuẩn mặt bích ANSI Series B Class 300 được phép chế tạo từ vật liệu tấm (plate) – điều mà mặt bích cổ hàn không được áp dụng.

Lưu ý quan trọng: ASME B16.47 loại trừ hoàn toàn hợp kim gốc niken khỏi phạm vi áp dụng của cả hai loại.

3. Kích thước theo tiêu chuẩn mặt bích ANSI series B class 300

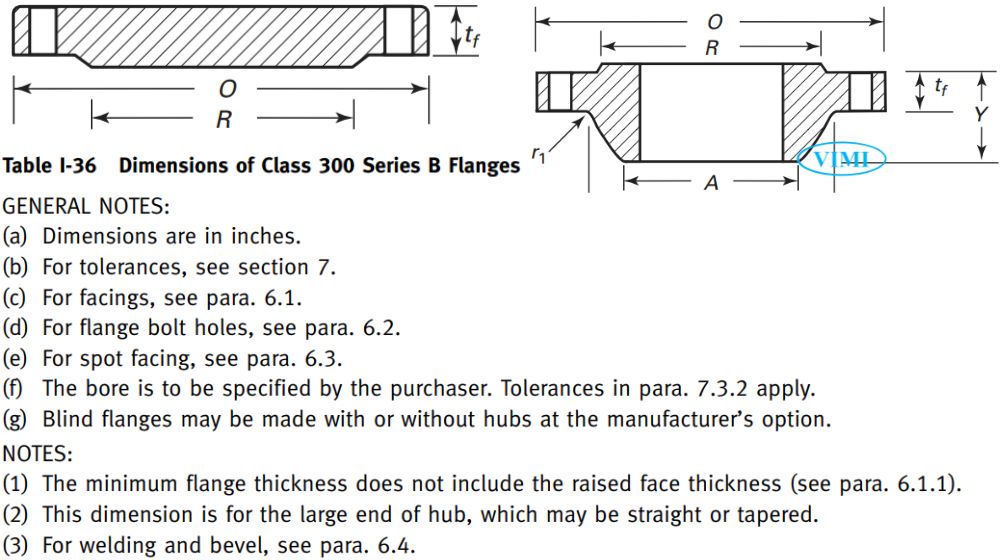

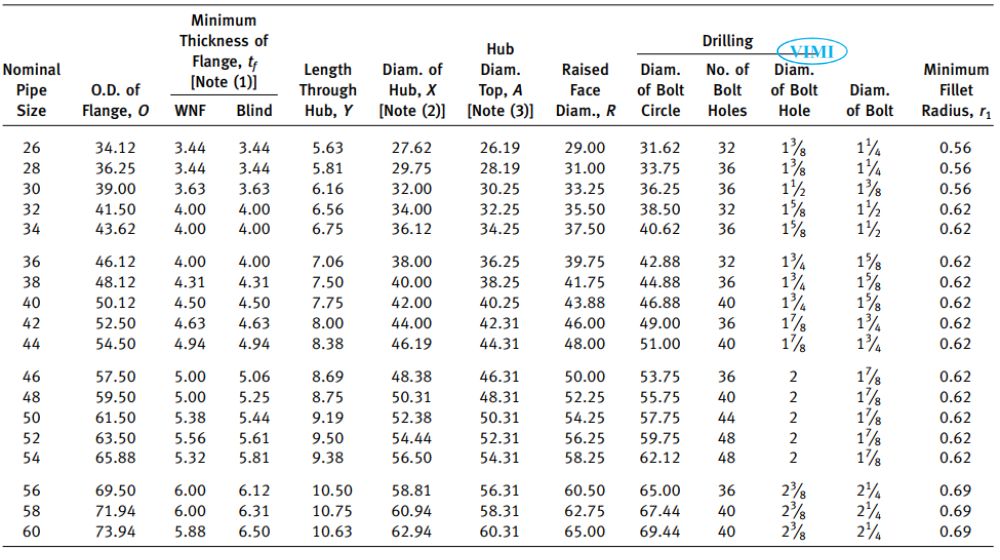

Kích thước là thứ kỹ sư cần tra cứu chính xác trước khi phát hành bản vẽ thi công. Tiêu chuẩn mặt bích ANSI Series B 300 quy định kích thước theo Bảng 38 và I-36 trong ASME B16.47. Dưới đây là các thông số tiêu biểu tại ba mốc kích thước quan trọng:

So sánh với Series A:

• Mặt bích NPS 26 của Series A có đường kính ngoài 870 mm
• Mặt bích NPS 26 của Series B có đường kính ngoài chỉ 865 mm

Tưởng chừng nhỏ nhưng đủ để hai dòng không thể lắp lẫn với nhau.

4. Định mức áp suất – nhiệt độ trong tiêu chuẩn bích ANSI Series B Class 300

Đây là phần quan trọng nhất mà người thiết kế hệ thống đường ống phải nắm vững. Tiêu chuẩn bích ANSI Series B Class 300 sử dụng định mức áp suất – nhiệt độ tuân theo ANSI B16.5, cho phép vận hành ở áp suất cao hơn đáng kể so với Class 150.

Giới hạn áp suất theo nhóm vật liệu, tại dải nhiệt độ từ -29°C đến 38°C:

• Nhóm 1.1 (thép rèn A105): áp suất vận hành tối đa 51,1 bar (740 psi)
• Nhóm 1.2 (thép đúc A216 WCC): áp suất vận hành tối đa 51,7 bar (750 psi)

Khi nhiệt độ tăng, áp suất cho phép giảm tuyến tính. Ví dụ cụ thể:

• Tại 400°C, áp suất của Nhóm 1.1 chỉ còn 34,7 bar – thấp hơn 32% so với định mức ở nhiệt độ môi trường.
• Thiết kế hệ thống ở nhiệt độ cao mà dùng giá trị định mức danh nghĩa dẫn đến sự cố nghiêm trọng.

5. Bề mặt bích và yêu cầu hoàn thiện theo tiêu chuẩn mặt bích ANSI Series B Class 300

Bề mặt tiếp xúc quyết định khả năng làm kín của mối nối. Tiêu chuẩn mặt bích ANSI Series B Class 300 quy định rõ ba yếu tố kỹ thuật mà nhà sản xuất và người thi công đều phải kiểm soát chặt chẽ trước và sau khi lắp đặt.

5.1 Mặt lồi theo tiêu chuẩn mặt bích ANSI series B 300

Mặt bích Class 300 Series B

• Mặc định đi kèm mặt lồi cao 2 mm, chiều cao này được cộng thêm vào độ dày tối thiểu (tf).
• Đây là kiểu bề mặt phổ biến nhất trong công nghiệp, phù hợp với đa số loại gioăng thông dụng.

5.2 Khớp nối vòng theo tiêu chuẩn bích ANSI series B class 300

Series B hỗ trợ kiểu mặt Ring Joint, nhưng tiêu chuẩn quy định rõ:

• Gioăng khớp nối vòng không áp dụng cho mặt bích từ NPS 38 trở lên.
• Vi phạm điểm này dẫn đến mối nối không đảm bảo kín khít ở áp suất cao.

5.3 Độ nhám bề mặt theo tiêu chuẩn bích ANSI series B class 300

Bề mặt tiếp xúc gioăng phải

• Đạt độ nhám từ 3,2 đến 6,3 μm (125 ~ 250 μin.)
• Đây là thông số nhiều nhà thầu thi công bỏ qua khi kiểm tra hàng nhập về.

Bề mặt quá nhẵn hoặc quá thô đều làm giảm hiệu quả làm kín.

6. Yêu cầu bu lông, gioăng và đánh dấu theo tiêu chuẩn bích ANSI Series B Class 300

Lắp đúng mặt bích nhưng dùng sai bu lông hoặc gioăng vẫn dẫn đến hỏng hóc. Tiêu chuẩn bích ANSI Series B Class 300 quy định cụ thể từng thành phần trong mối nối để đảm bảo hệ thống vận hành an toàn và bền vững theo thời gian.

6.1 Bu lông theo tiêu chuẩn mặt bích ANSI series B class 300

Tiêu chuẩn khuyến nghị bu lông hai đầu (stud bolts) với một đai ốc mỗi đầu.

• Class 300 cho phép bu lông cường độ thấp như A307 Grade B
• Nhưng giới hạn nhiệt độ vận hành không vượt quá 200°C.

Vượt ngưỡng trên mà không nâng cấp bu lông dẫn đến giãn nở nhiệt mất kiểm soát và hở mối ghép.

6.2 Gioăng theo tiêu chuẩn mặt bích ANSI series B class 300

Người sử dụng chịu trách nhiệm lựa chọn vật liệu gioăng phù hợp với tải trọng bu lông mà không bị dập nát.

Chúng tôi khuyến nghị luôn tham chiếu phụ lục tiêu chuẩn để xác định nhóm gioăng phù hợp thay vì chọn theo kinh nghiệm cảm tính.

6.3 Yêu cầu đánh dấu theo tiêu chuẩn bích ANSI series B class 150

Mặt bích đạt tiêu chuẩn mặt bích ANSI Series B Class 300 bắt buộc mang đủ thông tin:

• Nhãn hiệu nhà sản xuất
• Ký hiệu vật liệu ASTM
• Cấp áp suất (300)
• Kích thước NPS và ký hiệu tiêu chuẩn B16.47
