Tìm hiểu van bướm DN125 là gì

Không phải ngẫu nhiên mà van bướm DN125 trở thành lựa chọn phổ biến trên thị trường và được nhiều kỹ sư tin dùng. Để hiểu lý do, bạn nên bắt đầu từ những khái niệm cơ bản trong bài viết dưới đây.

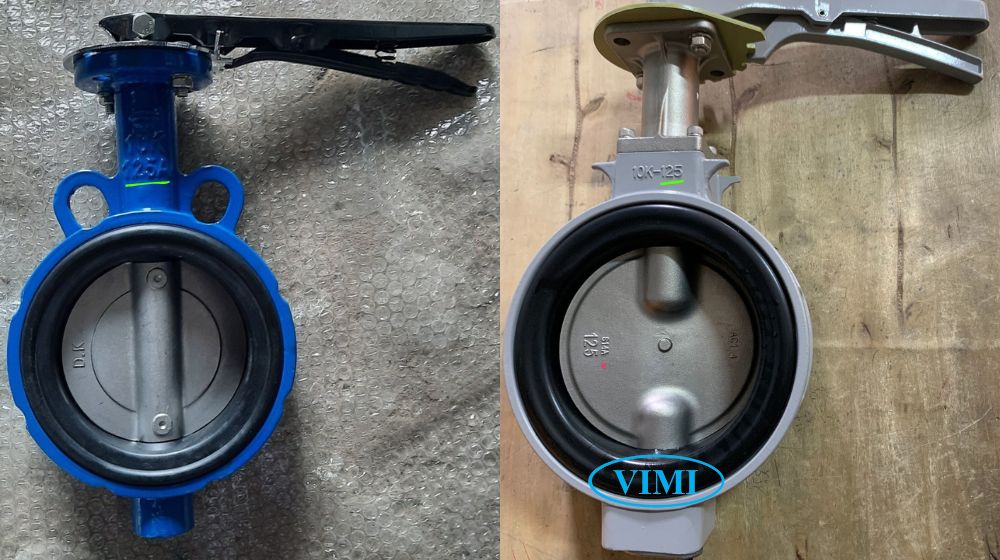

1. Tìm hiểu van bướm DN125 là gì

Van bướm DN125 là một trong những kích cỡ thông dụng của dòng van bướm, được sử dụng phổ biến trong các hệ thống đường ống trung bình. Theo bảng kích thước ống thép, DN125 là ký hiệu của kích thước danh nghĩa tương ứng với đường kính trong của van là phi 141 mm (5 inch), cũng chính là đường kính ngoài của ống mà van được thiết kế để lắp vừa

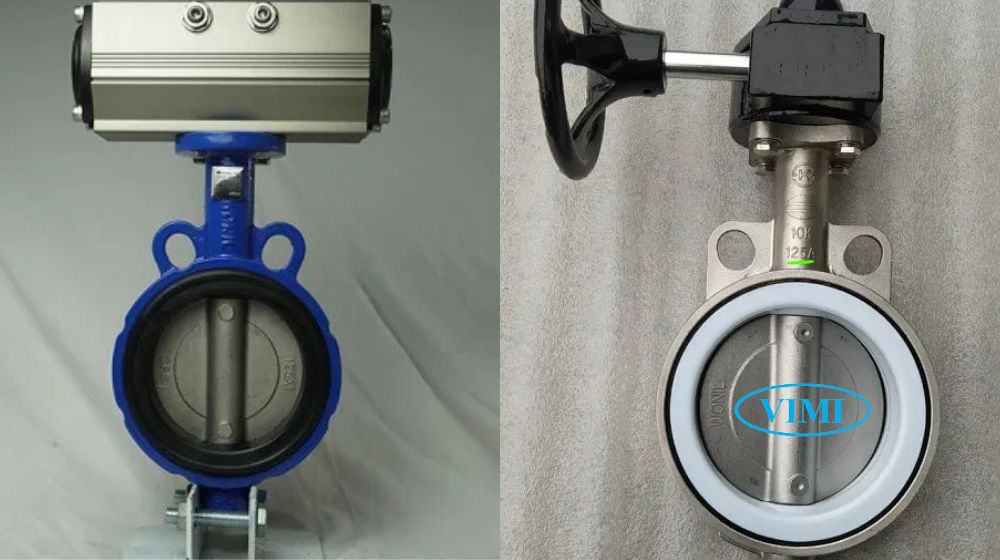

2. Tên gọi khác của van bướm DN125

Van bướm DN125 ngoài tên gọi tiêu chuẩn còn có một số cách gọi khác tùy theo thói quen sử dụng trong từng lĩnh vực và loại ống:

• Van bướm 125: cách gọi rút gọn, phổ biến trong thực tế thi công.
• Van bướm D125: thường dùng khi lắp với ống nhựa, “D125” là đường kính ngoài của ống 125 mm.
• Van bướm 5 inch: cách gọi theo hệ đo inch, tương đương với DN125 trong hệ mét.

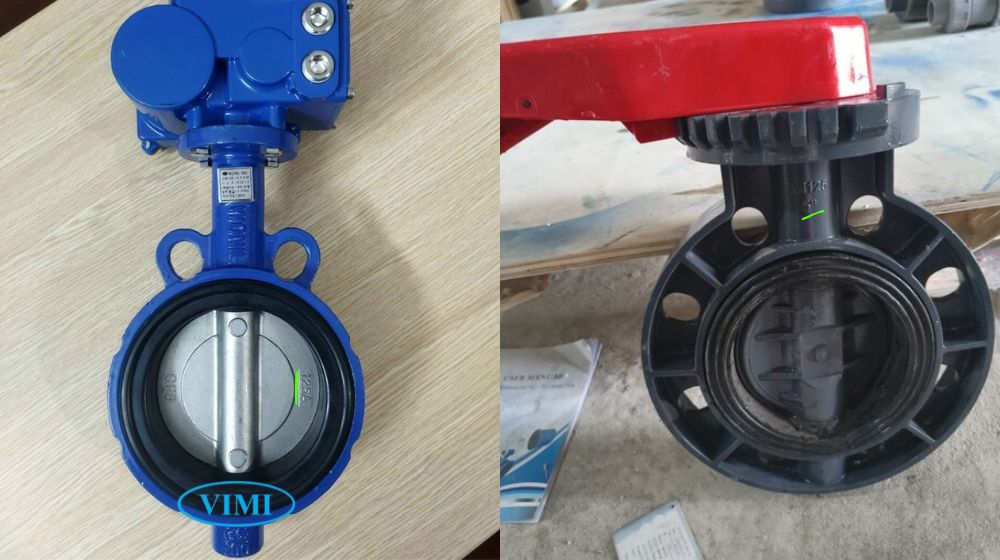

3. Van bướm 125 kết nối với loại ống nào

Van bướm DN125 có thể lắp cho cả ống kim loại và ống nhựa, miễn là đường ống được đấu nối bằng mặt bích theo tiêu chuẩn và đúng kích thước DN125. Cụ thể:

• Ống kim loại: Đây là loại phổ biến nhất, mặt bích được hàn trực tiếp lên ống, sau đó kẹp van bướm vào giữa hai mặt bích để siết bulong.
• Ống nhựa (HDPE): Cần sử dụng mặt bích cổ rời và mặt bích nhựa để tạo điểm kết nối giống như ống kim loại, giúp lắp đặt van bướm D125 dễ dàng và kín khít.

Nhờ thiết kế chuẩn DN, van bướm DN125 có thể linh hoạt sử dụng cho nhiều loại vật liệu ống khác nhau mà không cần thay đổi cấu trúc van.

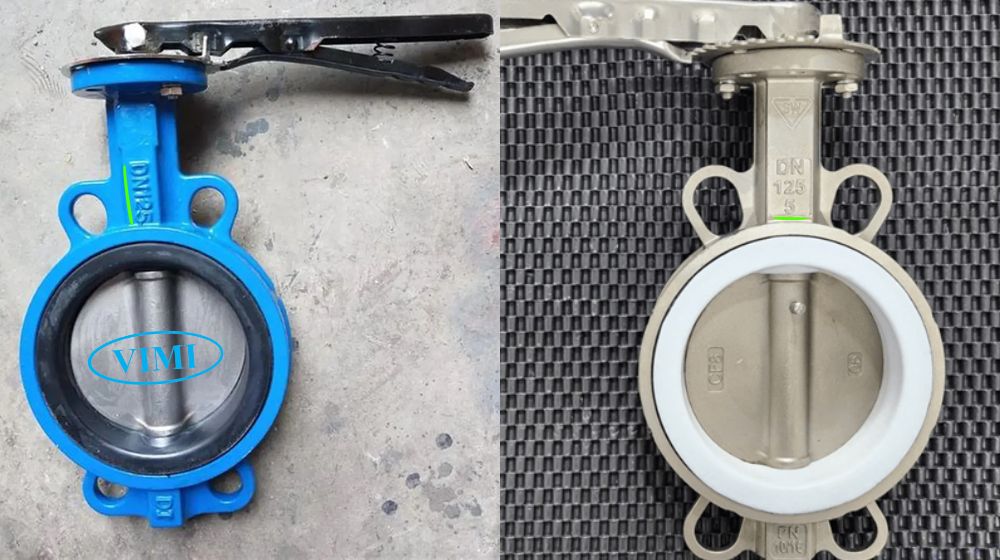

4. Kết nối của van bướm 125

Van bướm DN125 được thiết kế với nhiều kiểu kết nối khác nhau, giúp tối ưu khả năng lắp đặt và tương thích với nhiều loại đường ống trong thực tế thi công:

• Kiểu nối kẹp (Wafer): van được lắp giữa hai mặt bích của đường ống, sau đó siết bulong để cố định. Đây là kiểu thông dụng nhất vì gọn nhẹ, giá rẻ và dễ lắp đặt
• Kiểu nối tai bích (Lug): Thân van có các tai bắt bulong độc lập, được thiết kế sẵn lỗ ren để luồn bulong trực tiếp, giúp việc lắp đặt hoặc tháo rời từng đầu ống trở nên linh hoạt hơn
• Kiểu nối mặt bích (Flanged): van được đúc sẵn hai mặt bích, lắp trực tiếp với đường ống có mặt bích cùng tiêu chuẩn. Kiểu này chắc chắn, thường dùng cho hệ thống chịu áp cao

Ngoài ra, kiểu nối tai bích rất phổ biến ở loại van bướm nhựa cỡ D125 hay van bướm D125 nhựa.

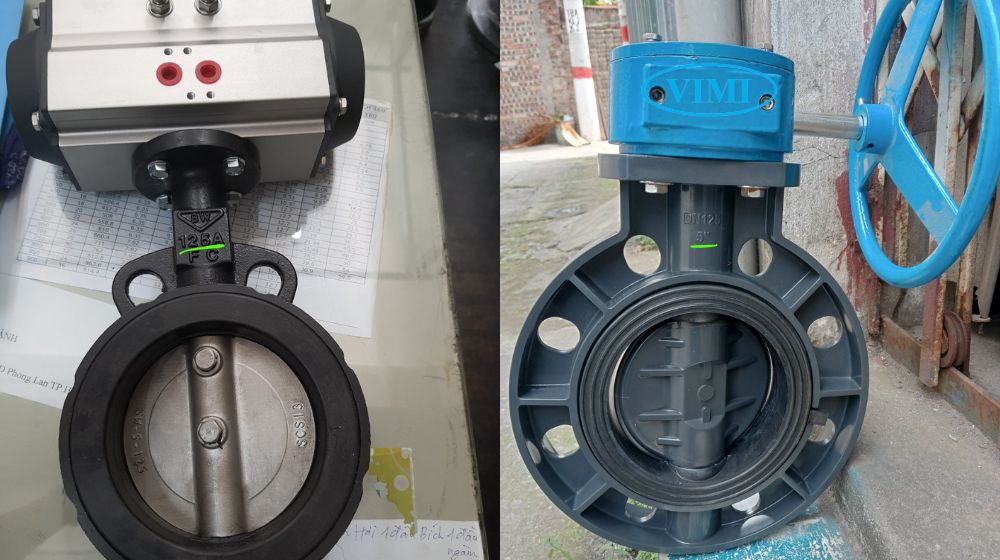

5. Vận hành van bướm DN125

Van bướm DN125 có thể vận hành theo nhiều phương pháp khác nhau, phù hợp với quy mô và yêu cầu của từng hệ thống:

• Tay gạt: Dễ sử dụng, thao tác đóng mở nhanh, thường dùng cho hệ thống nhỏ và trung bình
• Tay quay: Dùng hộp số trợ lực, giúp vận hành nhẹ nhàng, phù hợp với hệ thống có áp suất cao hoặc không gian hẹp
• Điều khiển điện: Van bướm điện cỡ DN125 cho phép tự động đóng mở van bằng mô-tơ điện, đáp ứng yêu cầu điều khiển từ xa hoặc tích hợp hệ thống tự động
• Điều khiển khí nén: Sử dụng áp lực khí nén để vận hành, phù hợp với môi trường công nghiệp yêu cầu tốc độ đóng mở nhanh và độ chính xác cao
