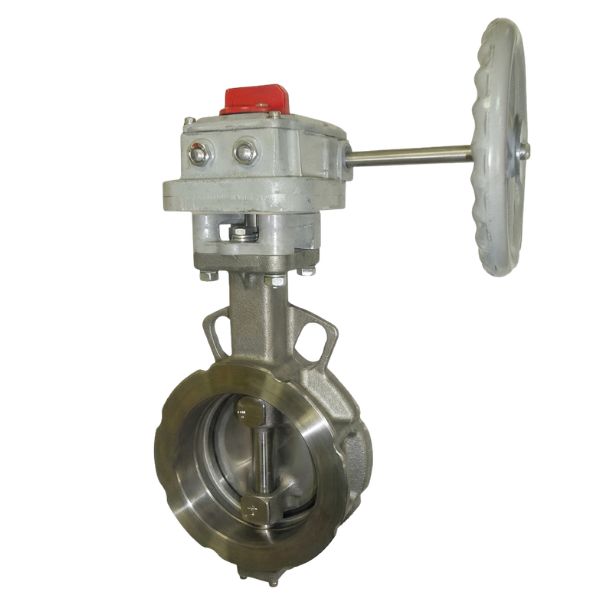

Yamato SYRA-SP

Yamato SYRA-SP hay SYRA-SP butterfly valve là dòng van bướm chịu áp lên tới 10K của van yamato, được chế tạo từ thép không gỉ cùng với kiểu vận hành tay quay giảm tốc. Đây là giải pháp tối ưu cho hệ thống đòi hỏi độ sạch cao và khả năng chịu áp lâu dài

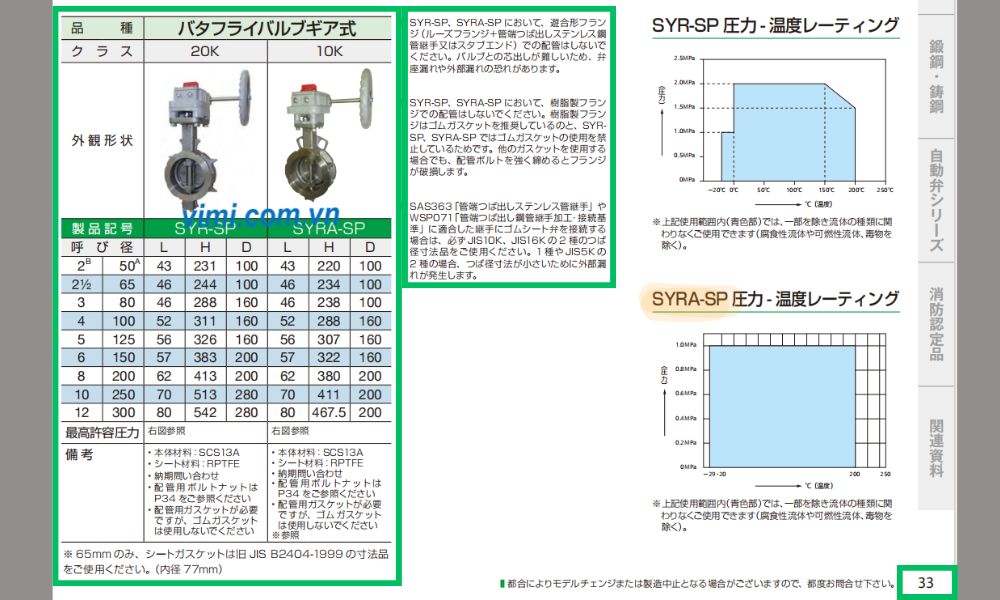

1. Tra cứu yamato SYRA-SP trong catalogue Nhật

Trong catalogue tiếng Nhật chính hãng của Yamato, yamato SYRA-SP được giới thiệu rõ ràng trong trang số 33 gồm mã sản phẩm yamato SYR-SP và SYRA-SP. Các thông tin trong catalogue của van bướm yamato dòng SYRA-SP gồm:

• Bảng thông tin của van bướm tay gạt được kẻ bảng chia cột rõ ràng
• Mã sản phẩm: SYRA-SP
• Vị trí: Nằm ngay trong bảng so sánh với model SYR-SP (20K), nổi bật với thân van hoàn toàn bằng thép không gỉ đúc
• Bên cạnh là bảng so sánh mức áp làm việc của cả 2 dòng

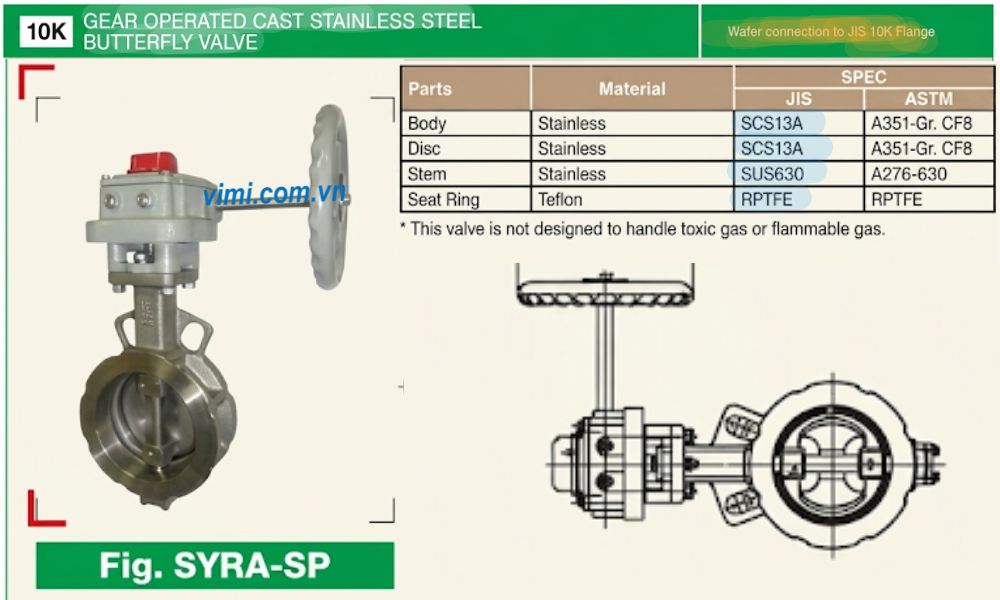

2. Vật liệu sản xuất của yamato SYRA-SP

Yamato SYRA-SP là dòng van bướm inox điều khiển bằng hộp số tay quay, được chế tạo hoàn toàn từ vật liệu chống ăn mòn cao cấp, phù hợp cho các hệ thống yêu cầu độ sạch và độ bền cao.

Dưới đây là chi tiết vật liệu từng bộ phận theo catalogue:

• Thân van và đĩa van: Inox đúc SCS13A có độ bền cao, chống ăn mòn tốt. >> Hiểu thêm về vật liệu qua bài SCS13A là gì
• Trục van: Inox SUS630 có độ cứng và độ bền cơ học cao và chịu lực xoắn tốt
• Gioăng làm kín: Sử dụng RPTFF là loại có khả năng chịu nhiệt , chống mài mòn và hóa chất tốt hơn PTFE thông thường

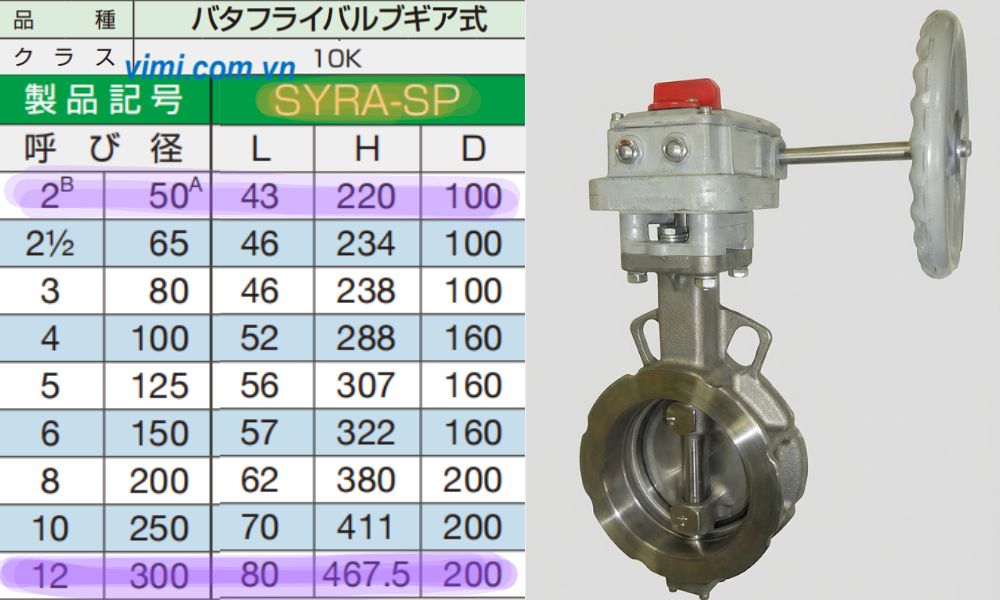

3. Kích thước của van yamato SYRA-SP

Theo catalogue, yamato SYRA-SP có dải kích thước rộng từ DN50 đến DN300, đáp ứng tốt cho các hệ thống đường ống từ trung bình đến lớn. Tổng quan kích thước của SYRA-SP butterfly valve là:

• Từ cỡ van bướm DN50 ~ van bướm DN80:
  • Kích thước nhỏ gọn
  • Chiều cao khoảng 220 ~ 238 mm
  • Tay quay 100 mm
  •  Phù hợp hệ thống vừa và nhỏ
• Từ van bướm DN100 ~ van bướm DN150:
  • Kích thước trung bình
  • Chiều cao 288 ~ 322 mm
  • Tay quay 160 mm
  • Kích thước cân bằng giữa lực vận hành và không gian lắp đặt
• Từ size van bướm DN200 ~ van bướm DN300
  • Kích thước lớn
  • Chiều cao 380 ~ 467.5 mm
  • Tay quay 200 mm
  • Kích thước nhằm tăng lực quay, phù hợp hệ thống lưu lượng lớn

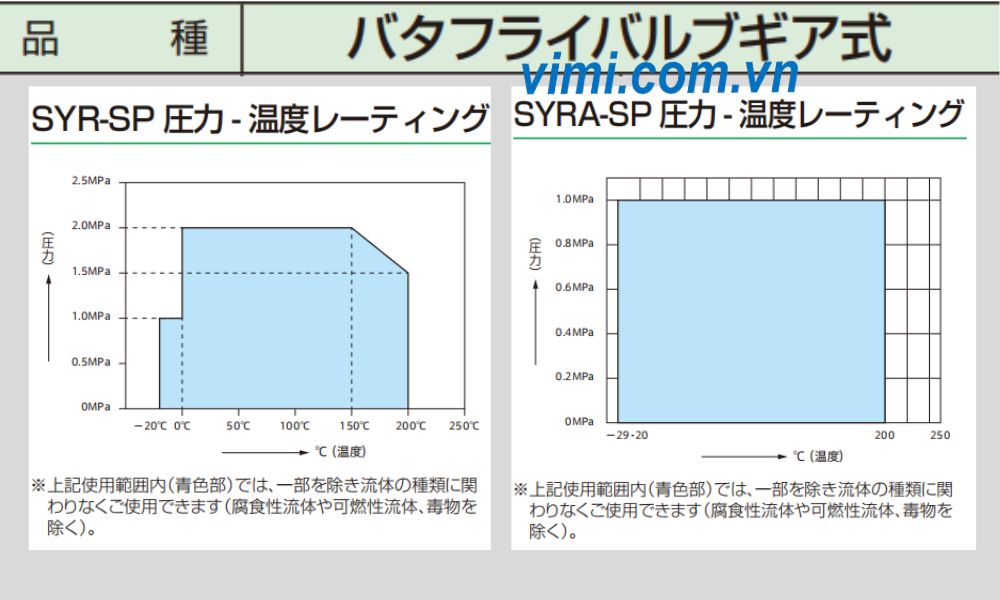

4. So sánh mức chịu áp của yamato SYRA-SP

SYRA-SP butterfly valve thuộc Class 10K, có biểu đồ áp suất và nhiệt độ như sau:

• Áp suất làm việc tối đa: 1.0 MPa (10K)
• Nhiệt độ sử dụng: -29°C ~ 200°C (áp suất giảm dần khi nhiệt độ tăng)

So với model SYR-SP (20K) cùng seris:

• SYRA-SP (10K): Áp suất ổn định 1.0 MPa đến 200°C
• SYR-SP (20K): Áp suất lên đến 2.0 MPa nhưng giới hạn nhiệt độ hẹp hơn

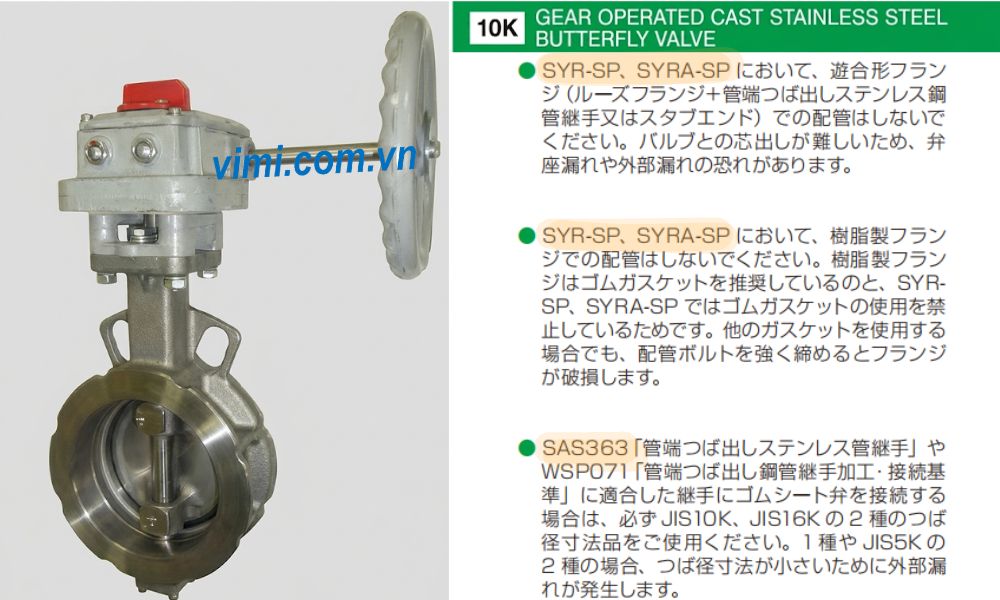

5. Lưu ý khi sử dụng yamato SYRA-SP

Để van hoạt động an toàn và đạt tuổi thọ cao, người dùng cần lưu ý:

• Chỉ sử dụng van ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn, không dùng để điều tiết dòng chảy
• SYRA-SP butterfly valve không được thiết kế cho khí độc, khí dễ cháy hoặc chất lỏng ăn mòn mạnh
• Khi lắp mặt bích nhựa hoặc composite, phải dùng gioăng phù hợp và siết bulong chắc chắn để tránh rò rỉ
• Với kích thước DN65 (2 1/2”), cần sử dụng gioăng đặc biệt (JIS B 2404-1999, kích thước trong 77mm)
• Kiểm tra định kỳ gioăng RPTFE và tình trạng ốc vít trên thân van SYRA-SP butterfly valve
