Tiêu chuẩn mặt bích ANSI series B class 150

1. Tiêu chuẩn mặt bích ANSI series B class 150 là gì?

Hiểu đúng phạm vi áp dụng là bước đầu tiên và quan trọng nhất khi lựa chọn mặt bích cho một dự án. Nhiều kỹ sư trẻ tôi từng làm việc cùng thường bỏ qua bước này, dẫn đến việc chọn

• Mặt bích quá nặng
• Lãng phí chi phí
• Hoặc chọn thiếu năng lực chịu áp – nguy hiểm cho hệ thống.

1.1 Nguồn gốc và triết lý thiết kế tiêu chuẩn mặt bích ANSI series B 150

Tiêu chuẩn bích ANSI series B class 150 được quy định trong ASME B16.47, xây dựng dựa trên tiêu chuẩn API 605. Triết lý cốt lõi của Series B là thiết kế nhỏ gọn (compact flanges) – cùng kích thước NPS nhưng đường kính ngoài và khối lượng nhỏ hơn so với tiêu chuẩn bích ANSI series A class 150. Điều này mang lại lợi thế rõ ràng về chi phí vật tư và thi công lắp đặt trên các tuyến ống dài.

1.2 Phạm vi kích thước áp dụng tiêu chuẩn bích ANSI series B class 150

Giống Series A, tiêu chuẩn mặt bích ANSI series B 150 chỉ:

• Áp dụng cho dải kích thước từ NPS 26 đến NPS 60.
• Đây là vùng kích thước mà ASME B16.5 không còn phủ được và Series B lấp đầy nhu cầu cho các ứng dụng áp suất thấp trong phân khúc đường kính lớn này.

1.3 Không lắp lẫn với Series A – điều bắt buộc phải nhớ

Tiêu chuẩn mặt bích ANSI series B class 150 không tương thích với Series A ở cùng kích thước và cấp áp suất.

• Nguyên nhân trực tiếp là đường kính vòng bu lông của Series B nhỏ hơn Series A.
• Trên công trường, nếu lắp lẫn hai series này với nhau, mối nối không đạt yêu cầu làm kín và toàn bộ mối ghép phải tháo ra thay thế.

Đây là sai lầm tốn kém mà tôi đã chứng kiến xảy ra và hoàn toàn có thể tránh được nếu kiểm tra kỹ từ đầu.

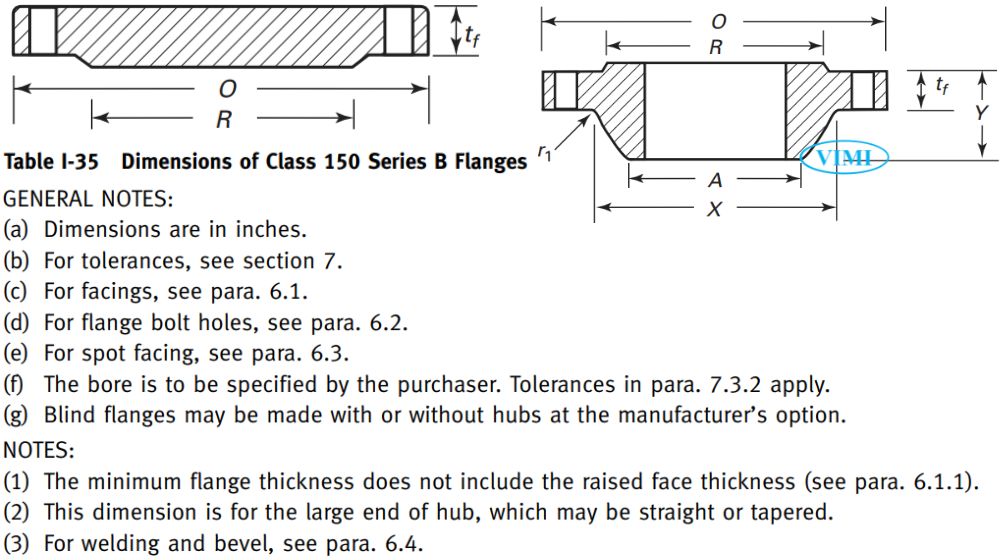

2. Chủng loại theo tiêu chuẩn mặt bích ANSI series B class 150

• Mặt bích cổ hàn (Welding Neck Flange): Đây là loại phổ biến nhất, được thiết kế với phần cổ dài để hàn đối đầu với ống, giúp phân bổ ứng suất
• Mặt bích mù (Blind Flange): Sử dụng để bịt kín đầu ống hoặc các lỗ mở của thiết bị áp suất

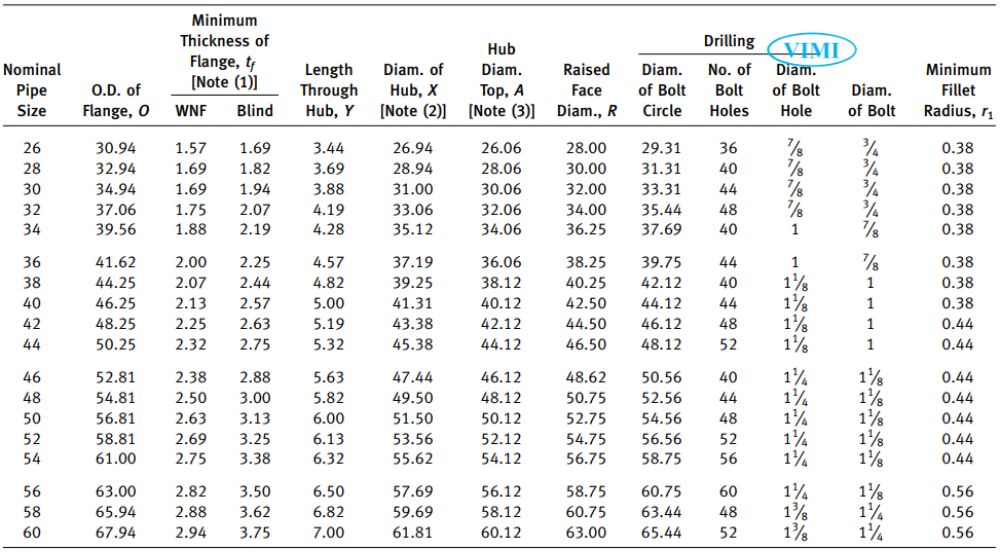

3. Kích thước theo tiêu chuẩn mặt bích ANSI series B class 150

Sự khác biệt rõ nhất giữa Series B và Series A nằm ở kích thước vật lý. Với cùng kích thước NPS, mặt bích Series B Class 150 mỏng hơn, nhẹ hơn  và đây chính là điểm mạnh khi thi công trên các tuyến ống dài hàng kilomet. Chi phí vận chuyển, bảo quản và lắp đặt đều giảm đáng kể.

3.1 Bề mặt tiếp xúc mặt lồi

Mặt bích tiêu chuẩn bích ANSI series B class 150 sử dụng mặt lồi (Raised Face)

• Cao 2 mm (0.06 inch) – thấp hơn nhiều so với 7 mm của Series A.
• Chiều cao mặt lồi nhỏ hơn phù hợp với cấp áp suất thấp hơn và giảm yêu cầu về lực xiết bu lông.

3.2 Thông số kích thước tiêu biểu

So sánh trực tiếp với tiêu chuẩn mặt bích ANSI Series A Class 600 ở NPS 26:

• Đường kính ngoài 1015 mm
• Và độ dày 108.0 mm – lớn hơn gần gấp đôi.

Sự chênh lệch kích thước này phản ánh đúng sự khác biệt về cấp áp suất giữa hai dòng.

Một điểm đáng chú ý:

Dù mỏng và nhỏ hơn, tiêu chuẩn mặt bích ANSI series B 150 ở NPS 26 lại dùng 36 lỗ bu lông – nhiều hơn 28 lỗ của Series A Class 600 ở cùng kích thước. Thiết kế này phân bổ lực đều hơn trên mặt bích mỏng, đảm bảo khả năng làm kín ổn định.

4. Định mức áp suất – nhiệt độ của tiêu chuẩn mặt bích ANSI series B class 150

Định mức áp suất là thông số sống còn của bất kỳ loại mặt bích nào. Với Class 150, con số này thấp hơn đáng kể so với Class 400 hay Class 600 – và đó chính xác là lý do Class 150 tồn tại: Phục vụ hệ thống áp suất thấp với chi phí tối ưu nhất.

4.1 Áp suất vận hành tối đa

Tại điều kiện nhiệt độ môi trường (từ −29°C đến 38°C), tiêu chuẩn bích ANSI series B class 150 cho phép

• Áp suất vận hành tối đa 19.6 bar (285 psi) đối với vật liệu nhóm 1.1 như thép rèn A105.
• So sánh trực tiếp: Class 400 cho phép 68.9 bar – gấp hơn 3.5 lần.
• Class 150 phù hợp cho hệ thống dẫn nước, hệ thống khí áp thấp, và các ứng dụng không đòi hỏi áp suất cao.

4.2 Giới hạn nhiệt độ và công thức tính định mức

Định mức áp suất của tiêu chuẩn mặt bích ANSI series B 150 kết thúc tại nhiệt độ tối đa 538°C (1.000°F).

• Áp suất cho phép tại nhiệt độ bất kỳ T (°C) tính theo công thức: p(t) ≤ 21.41 − 0.03724 × T (đơn vị: bar)
• Ví dụ: tại 200°C, áp suất cho phép = 21.41 − (0.03724 × 200) = khoảng 14.0 bar.

Khi thiết kế hệ thống vận hành ở nhiệt độ cao, bạn phải tính lại con số này – không được dùng mức áp suất trần ở nhiệt độ thường.

5. Vật liệu, bu lông, gioăng và đánh dấu

Đây là phần mà người mua hàng và người thi công thường bỏ qua, nhưng lại là phần quyết định tuổi thọ thực tế của mối nối. Chọn đúng chủng loại và tiêu chuẩn cho mặt bích ANSI nhưng dùng sai bu lông hoặc gioăng vẫn dẫn đến rò rỉ và sự cố.

5.1 Vật liệu và nhóm thép áp dụng theo tiêu chuẩn mặt bích ANSI series B class 150

Tiêu chuẩn mặt bích ANSI series B class 150 bao quát các nhóm

• Thép carbon
• Thép hợp kim thấp
• Thép không gỉ theo ASME B16.5.

Tương tự Series A, tiêu chuẩn này loại trừ các hợp kim gốc niken. Mặt bích mù cho phép chế tạo từ thép tấm – linh hoạt hơn về nguồn vật liệu so với các cấp áp suất cao hơn.

5.2 Bu lông – Class 150 cho phép điều mà Class 400 cấm

Đây là điểm khác biệt quan trọng: tiêu chuẩn bích ANSI series B class 150 cho phép dùng bu lông cường độ thấp như ASTM A307 Grade B, nhưng giới hạn nhiệt độ vận hành từ −29°C đến 200°C.

Ngoài dải nhiệt độ này, bắt buộc chuyển sang bu lông cường độ cao. Khi thi công, hãy ghi rõ điều kiện vận hành vào hồ sơ để tránh sai lầm trong quá trình bảo trì sau này.

5.3 Gioăng khuyến nghị theo tiêu chuẩn mặt bích ANSI series B class 150

Với Class 150, tiêu chuẩn khuyến nghị chỉ sử dụng gioăng phi kim loại phẳng nhóm Ia hoặc Ib.

• Đây là loại gioăng phù hợp với áp suất thấp và lực xiết bu lông vừa phải.
• Không sử dụng gioăng kim loại hoặc gioăng kiểu vòng (RTJ) cho cấp áp suất này – không cần thiết và tốn kém không đáng.

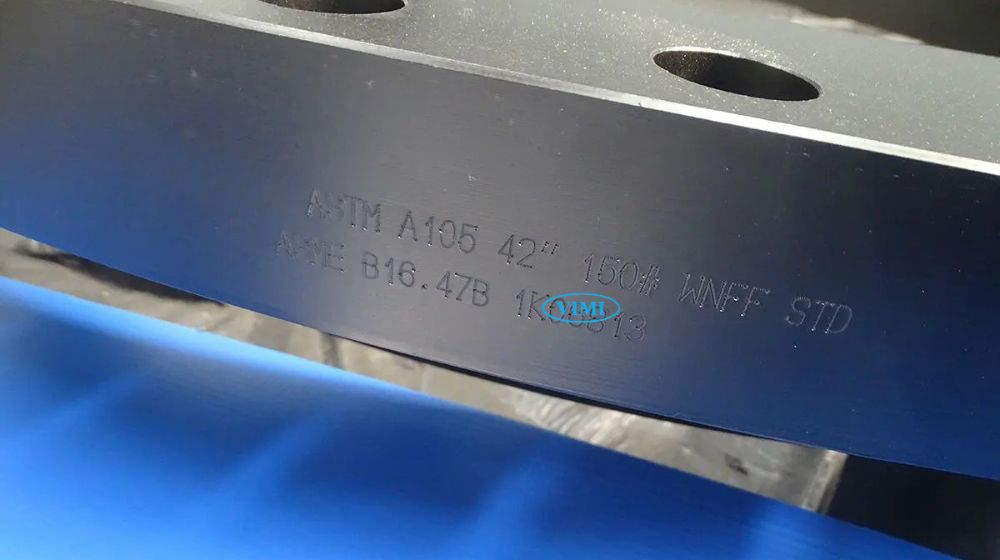

5.4 Yêu cầu đánh dấu bắt buộc theo tiêu chuẩn mặt bích ANSI series B class 150

Mọi mặt bích đạt tiêu chuẩn mặt bích ANSI series B class 150 phải mang đầy đủ thông tin:

• Tên nhà sản xuất
• Ký hiệu vật liệu ASTM
• Số cấp áp suất (150)
• Kích thước ống (NPS) và ký hiệu tuân thủ (B16.47)
