Tiêu chuẩn mặt bích ANSI class 600

Tiêu chuẩn mặt bích ANSI 600 đóng vai trò như một bộ quy tắc khắt khe nhằm đảm bảo tính đồng bộ và an toàn vận hành. Trong các hệ thống đường ống công nghiệp chịu áp lực cực cao, việc nắm vững các thông số kỹ thuật là yêu cầu sống còn đối với mọi kỹ sư và nhà thầu. Với kinh nghiệm thực chiến nhiều năm, chúng tôi sẽ phân tích chi tiết về tiêu chuẩn mặt bích ANSI class 600 để giúp bạn đưa ra lựa chọn vật tư chuẩn xác nhất.

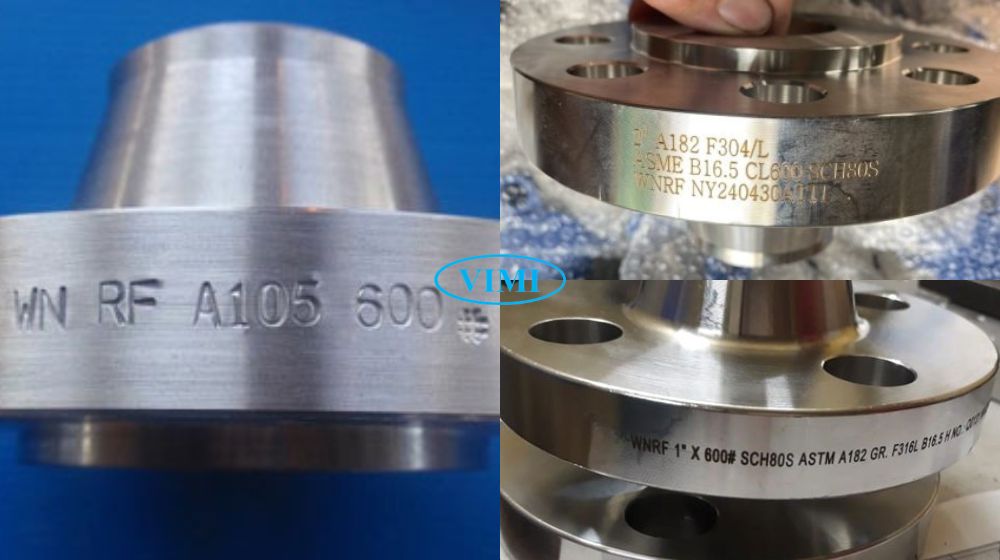

1. Phạm vi kích thước và phân loại theo tiêu chuẩn mặt bích ANSI 600

Khi bạn tiếp cận với tiêu chuẩn mặt bích ANSI 600, bước đầu tiên và quan trọng nhất là xác định chính xác dải kích thước để áp dụng bộ quy chuẩn tương ứng. Việc nhầm lẫn giữa các tiêu chuẩn con trong hệ thống ANSI dẫn đến sai lệch về kích thước hình học, gây đình trệ toàn bộ quá trình thi công và lắp đặt hệ thống.

ANH

Xác định đúng tiêu chuẩn mặt bích ANSI áp dụng ngay từ đầu giúp bạn tra kích thước chính xác, tránh đặt hàng sai và mất thời gian đổi trả.

1.1 Phân loại theo kích thước đường ống danh định (NPS)

Hệ thống tiêu chuẩn bích ANSI 600 bao phủ một dải kích thước cực rộng.

• Với các đường ống nhỏ từ NPS 1/2 đến NPS 24, chúng ta tuân thủ ASME B16.5.
• Tuy nhiên, khi chuyển sang dải kích thước cực lớn từ NPS 26 đến NPS 60, tiêu chuẩn ASME B16.47 sẽ là kim chỉ nam.

Một lưu ý “xương máu” cho bạn: ở kích thước từ NPS 1/2 đến NPS 3 1/2, mặt bích Class 400 và Class 600 sử dụng chung kích thước hình học.

1.2 Sự khác biệt giữa Series A và Series B

Trong dải kích thước lớn của tiêu chuẩn mặt bích ANSI class 600, bạn phải chọn giữa

• Series A (dựa trên MSS SP-44 cho ứng dụng chung)
• Series B (thiết kế nhỏ gọn dựa trên API 605).

Chúng tôi nhấn mạnh rằng Series B thường có vòng bu lông nhỏ hơn, giúp tiết kiệm không gian nhưng tuyệt đối không thể lắp lẫn với Series A. Việc chọn sai dòng Series khiến bạn không thể kết nối các đoạn ống với nhau.

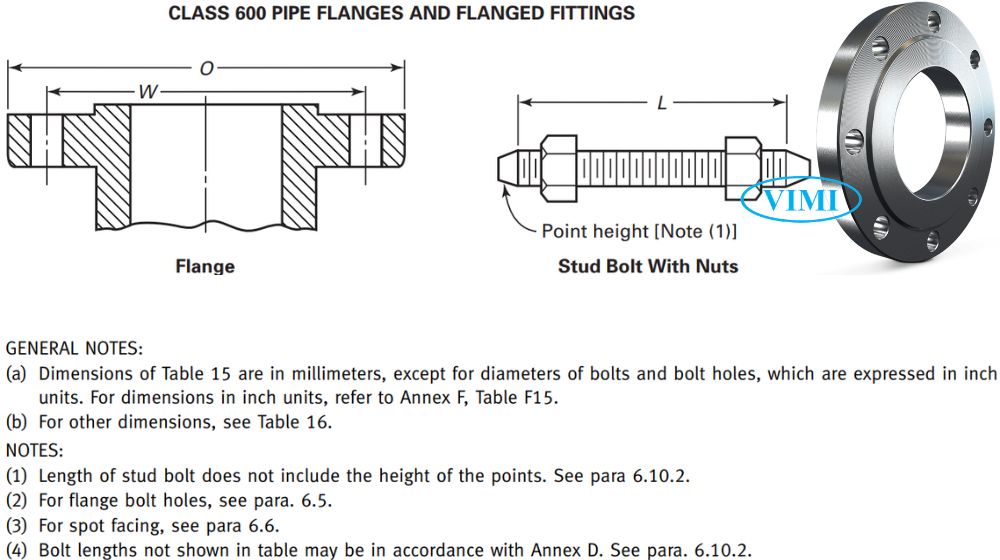

2. Lỗ bulong theo tiêu chuẩn bích ANSI 600

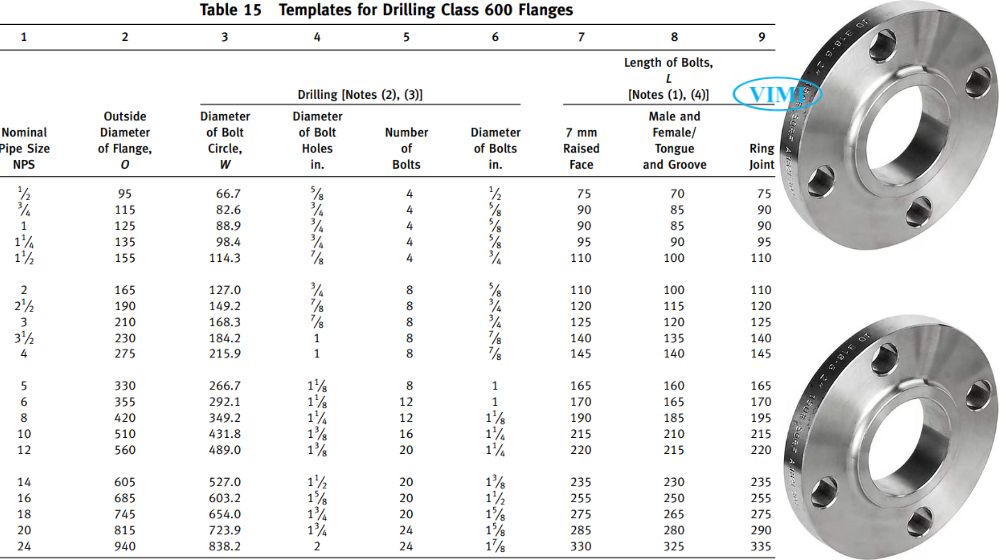

Số lỗ bu lông và đường kính đường tâm lỗ bu lông là yếu tố quan trọng bậc nhất vì quyết định trực tiếp đến tính lắp đăt mặt bích ANSI, cũng như tính lắp lẫn giữa các tiêu chuẩn mặt bích khác nhau

Lưu ý:

• Các kích cỡ từ NPS 1/2″ ~ 24″: Sử dụng tiêu chuẩn mặt bích Ansi class 600
• Số lượng lỗ luôn là bội số của 4, ví dụ:
  • NPS 1/2 ~ 1 1/2″: 4 lỗ
  • NPS 2 ~ 5″: 8 lỗ
  • NPS 6 ~ 8″: 12 lỗ
  • NPS 10″: 16 lỗ
  • NPS 12 ~ 18″: 20 lỗ
  • NPS 20 ~ 24″: 24 lỗ
• Số lỗ bu lông theo series A và sereis B sẽ khác với bảng trên

3. Bảng tra chủng loại và kích thước tiêu chuẩn bích ANSI 400

Để tra cứu được các thông số kích thước của mặt bích ANSI 600, đòi hỏi chúng ta phải xác định được chủng loại mặt bích và theo chủng loại đó mà kích thước sẽ khác nhau

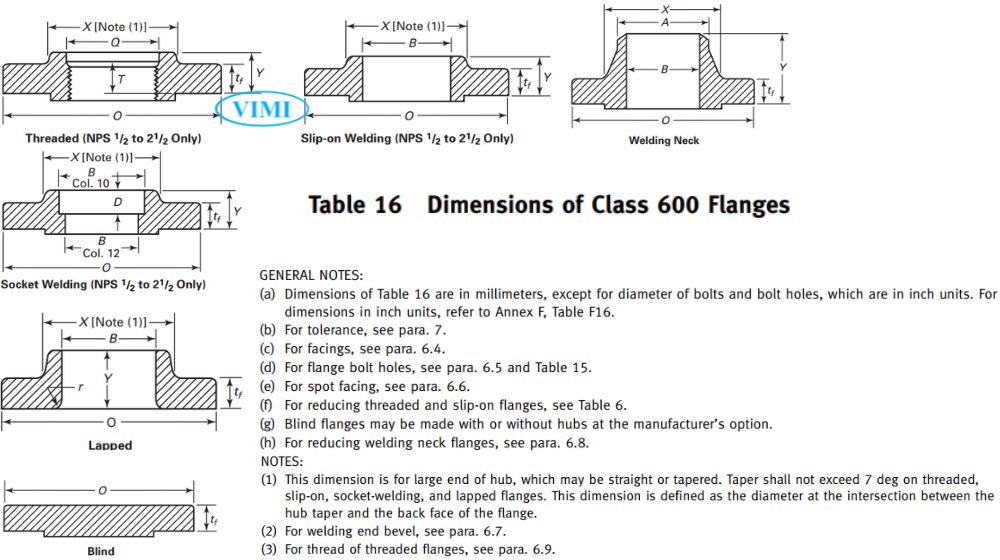

3.1 Chủng loại mặt bích tiêu chuẩn ANSI 600

Với các mặt bích ANSI 600 có kích cỡ từ 24″ trở xuống thì sẽ bao gồm nhiều chủng loại mặt bích khác nhau như:

• Mặt bích mù
• Mặt bích cổ hàn
• Mặt bích hàn bọc
• Mặt bích hàn trượt
• Mặt bích ren

Cần lưu ý: Chủng loại sẽ hạn chế khi kích cỡ lớn từ 26″ trở lên, theo

• Tiêu chuẩn mặt bích Ansi Series A class 600
• Tiêu chuẩn mặt bích Ansi Series B class 600

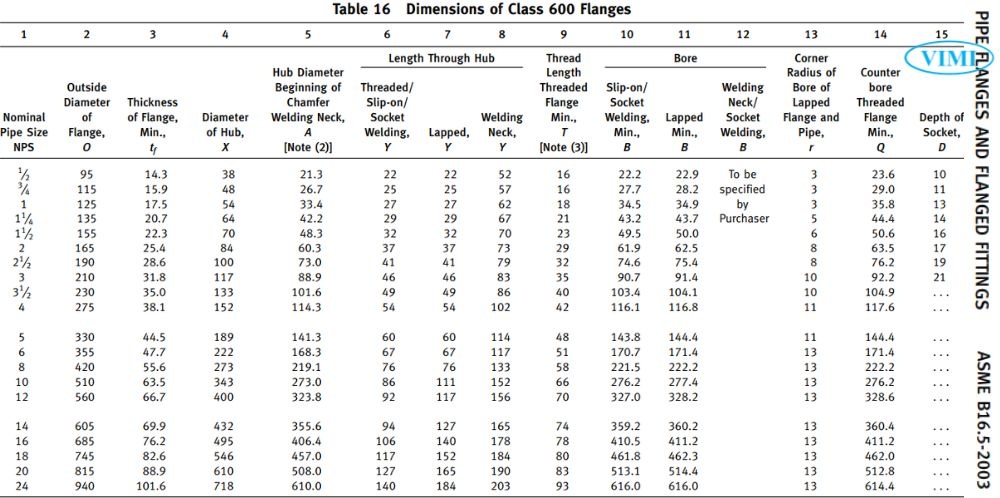

3.2 Các kích thước quan trọng của mặt bích ANSI 400

Sau khi xác định được chủng loại mặt bích ANSI 600 cần tra cứu kích thước, chúng ta sẽ lựa chọn các thông số có trong bảng dưới đây theo đúng chủng loại đã xác định

4. Định mức áp suất và nhiệt độ của tiêu chuẩn mặt bích ANSI class 600

Giá trị lớn nhất của tiêu chuẩn mặt bích ANSI 600 nằm ở khả năng chịu tải cực hạn. Là một kỹ sư đường ống, bạn không được phép nhìn vào con số 600 một cách cảm tính mà phải hiểu rõ mối quan hệ khắt khe giữa vật liệu, nhiệt độ và áp suất vận hành thực tế của hệ thống.

4.1 Áp suất vận hành tối đa ở nhiệt độ môi trường

• Tại điều kiện lý tưởng từ -29°C đến 38°C, tiêu chuẩn mặt bích ANSI class 600 cho phép áp suất vận hành lên tới 102.1 bar (1,480 psi) đối với thép rèn A105.
• Nếu bạn sử dụng các nhóm vật liệu chịu lực cao hơn như Nhóm 1.2, con số này đạt mức 103.4 bar (1,500 psi). Đây là mức áp suất rất lớn, đòi hỏi chất lượng phôi thép phải cực kỳ tinh khiết.

4.2 Giới hạn nhiệt độ và thử nghiệm hệ thống

• Định mức áp suất của tiêu chuẩn bích ANSI 600 giảm dần khi nhiệt độ tăng và giới hạn tại 538°C.
• Điểm đáng tin cậy của tiêu chuẩn này là khả năng chịu được áp suất thử thủy tĩnh tại công trường lên tới 1.5 lần định mức áp suất ở 38°C.

Điều này mang lại sự an tâm tuyệt đối cho người vận hành khi hệ thống xảy ra các biến động áp suất tức thời.

5. Kiểu bề mặt và hoàn thiện theo tiêu chuẩn bích ANSI 600

Bề mặt mặt bích là nơi quyết định sự thành bại của khả năng làm kín. Trong tiêu chuẩn mặt bích ANSI 600, yêu cầu về độ hoàn thiện bề mặt cực kỳ khắt khe vì áp suất cao sẽ tìm thấy mọi khe hở nhỏ nhất để rò rỉ. Việc gia công không đạt chuẩn trực tiếp dẫn đến phá hủy gioăng và mất an toàn cháy nổ.

5.1 Mặt lồi (Raised Face – RF) và mặt khớp nối vòng (RTJ)

Theo tiêu chuẩn mặt bích ANSI 600

• Mặt lồi (RF) mặc định cao 7 mm (0.25 in.)
• Chiều cao này tính ngoài chiều dày tối thiểu của bích.

Với các ứng dụng áp suất cao và môi trường độc hại, chúng tôi khuyên bạn nên sử dụng kiểu mặt RTJ. Vì đây là thiết kế sử dụng vòng đệm kim loại đặt trong rãnh, tạo ra độ kín khít cơ học gần như tuyệt đối.

5.2 Yêu cầu khắt khe về độ nhám bề mặt

Người dùng nên kiểm soát độ nhám bề mặt theo đúng tiêu chuẩn mặt bích Ansi class 600

• Từ 3.2 đến 6.3 μm cho mặt RF
• Và không quá 1.6 μm cho vách rãnh của mặt RTJ.

Độ nhám không đạt chuẩn khiến gioăng không thể “ăn” vào bề mặt bích, dẫn đến hiện tượng rò rỉ li ti ngay khi hệ thống vừa tăng áp.

6. Thành phần mối nối và vật liệu của tiêu chuẩn bích ANSI 600

Một hệ thống đạt tiêu chuẩn mặt bích ANSI 600 chỉ thực sự an toàn khi các thành phần kết nối như bu lông và vật liệu chế tạo có chất lượng tương xứng. Đừng bao giờ tiết kiệm chi phí bằng cách sử dụng các phụ kiện rẻ tiền không rõ nguồn gốc, vì cái giá phải trả cho sự cố áp suất 600 Class là rất đắt.

6.1 Yêu cầu bắt buộc về bu lông cường độ cao

• Tiêu chuẩn bích ANSI 600 tuyệt đối cấm sử dụng bu lông cường độ thấp như thép carbon thấp A307 Grade B.
• Bạn phải sử dụng bu lông cường độ cao hoặc trung bình để đảm bảo duy trì lực siết cần thiết nhằm nén gioăng.
• Lực siết không đủ khiến áp suất bên trong đẩy bung mối nối ngay lập tức.

6.2 Tiêu chuẩn chọn lựa vật liệu chế tạo

• Các mặt bích chịu áp Class 600 phải chế tạo từ vật liệu rèn hoặc đúc.
• Vật liệu tấm (plate) chỉ cho phép sử dụng duy nhất cho mặt bích mù (blind flanges).

Chủng tôi luôn khuyên khách hàng ưu tiên thép rèn (forged) vì cấu trúc phân tử đặc khít, không có rỗ khí, đảm bảo chịu được áp suất thử nghiệm 1.5 lần mà không biến dạng.
