Tiêu chuẩn mặt bích ANSI class 400

Tiêu chuẩn mặt bích ANSI 400 chính là mắt xích quan trọng đảm bảo an toàn cho các hệ thống chịu áp lực cao. Với kinh nghiệm nhiều năm trực tiếp thi công, chúng tôi sẽ phân tích chi tiết tiêu chuẩn mặt bích ANSI class 400 để giúp bạn tối ưu hóa thiết kế và vận hành.

1. Tổng quan về phạm vi kích thước của tiêu chuẩn mặt bích ANSI 400

Khi nói về tiêu chuẩn mặt bích ANSI 400, chúng ta không chỉ nói về một con số áp suất mà là cả một hệ thống quy chuẩn chặt chẽ. Để áp dụng chính xác tiêu chuẩn mặt bích ANSI class 400, kỹ sư cần phân biệt rõ dải kích thước danh định (NPS) vì mỗi phân khúc sẽ chịu sự điều phối của một bộ tiêu chuẩn riêng biệt, đảm bảo tính đồng nhất trên toàn cầu.

Xác định đúng tiêu chuẩn mặt bích ANSI áp dụng ngay từ đầu giúp bạn tra kích thước chính xác, tránh đặt hàng sai và mất thời gian đổi trả.

1.1 Phân loại theo kích thước đường ống danh định (NPS)

Đối với các hệ thống có kích thước nhỏ từ NPS 1/2 đến NPS 24, chúng ta tuân thủ nghiêm ngặt tiêu chuẩn ASME B16.5-2003. Đây là nền tảng cơ bản nhất của tiêu chuẩn bích ANSI 400. Tuy nhiên, khi chuyển sang các hệ thống quy mô lớn từ NPS 26 đến NPS 60, tiêu chuẩn ASME B16.47-2011 sẽ chiếm ưu thế.

1.2 Sự khác biệt giữa Series A và Series B

Trong nhóm kích thước lớn, tiêu chuẩn mặt bích ANSI 400 tiếp tục phân hóa thành

• Series A (dựa trên MSS SP-44)
• Series B (dựa trên API 605).

Bạn cần lưu ý rằng Series A thường chịu được tải trọng ngoại lực tốt hơn, trong khi Series B giúp tối ưu hóa không gian và chi phí. Việc hiểu rõ hai dòng này giúp bạn tránh được sai lầm nghiêm trọng trong lắp đặt.

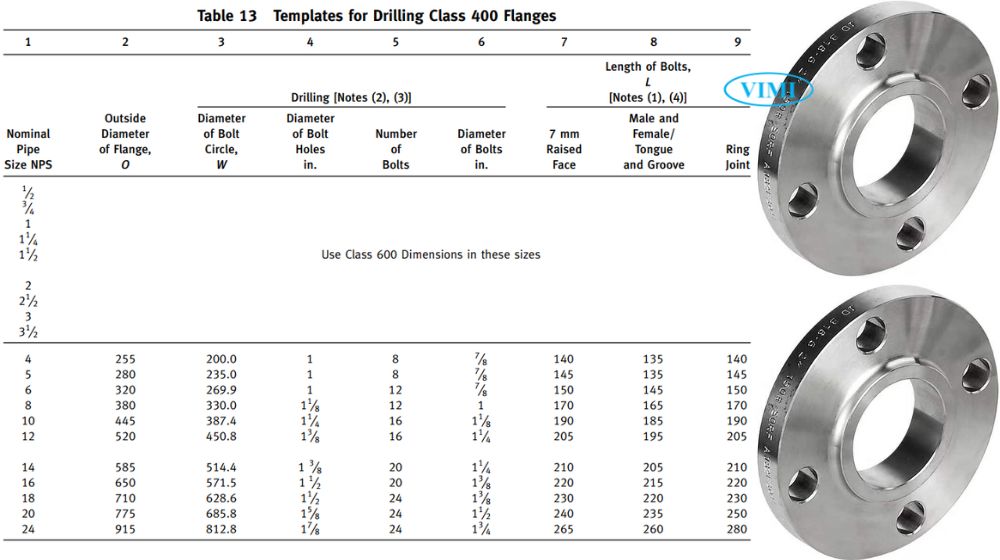

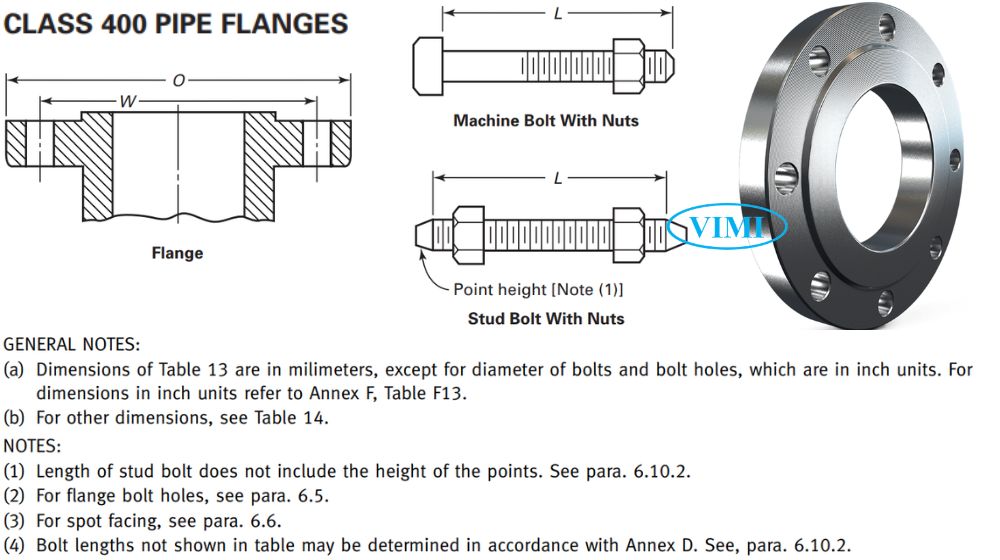

2. Lỗ bulong theo tiêu chuẩn bích ANSI 400

Số lỗ bu lông và đường kính đường tâm lỗ bu lông là yếu tố quan trọng bậc nhất vì quyết định trực tiếp đến tính lắp đăt mặt bích ANSI, cũng như tính lắp lẫn giữa các tiêu chuẩn mặt bích khác nhau

Lưu ý:

• Các kích cỡ từ NPS 1/2″ ~ 3 1/2″: Sử dụng tiêu chuẩn mặt bích Ansi class 600
• Số lượng lỗ luôn là bội số của 4, ví dụ:
  • NPS 4 ~ 5″: 8 lỗ
  • NPS 6 ~ 8″: 12 lỗ
  • NPS 10 ~ 12″: 16 lỗ
  • NPS 14 ~ 16″: 20 lỗ
  • NPS 18 ~ 24″: 24 lỗ
• Số lỗ bu lông theo series A và sereis B sẽ khác với bảng trên

3. Bảng tra chủng loại và kích thước tiêu chuẩn bích ANSI 400

Để tra cứu được các thông số kích thước của mặt bích ANSI 400, đòi hỏi chúng ta phải xác định được chủng loại mặt bích và theo chủng loại đó mà kích thước sẽ khác nhau

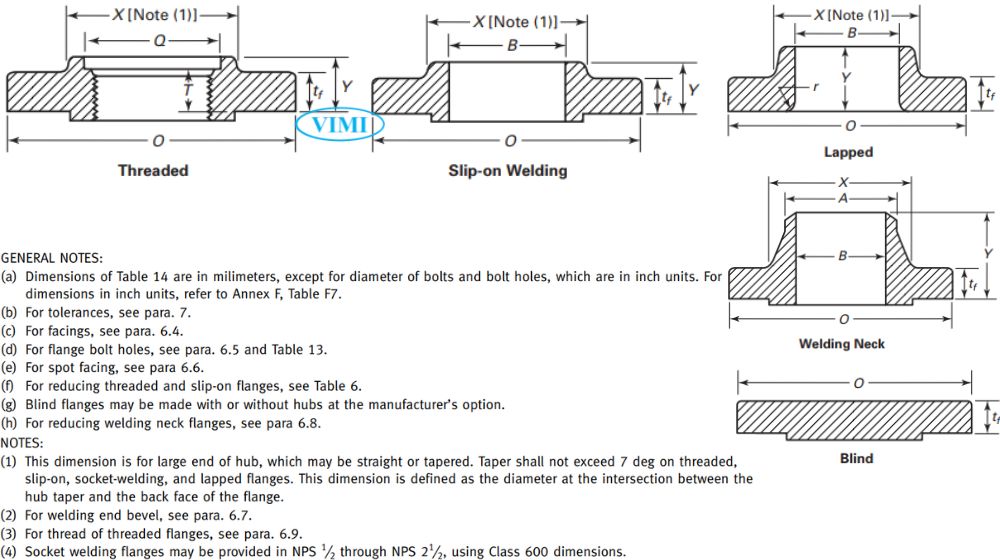

3.1 Chủng loại mặt bích tiêu chuẩn ANSI 400

Với các mặt bích ANSI 300 có kích cỡ từ 24″ trở xuống thì sẽ bao gồm nhiều chủng loại mặt bích khác nhau như:

• Mặt bích mù
• Mặt bích cổ hàn
• Mặt bích hàn bọc
• Mặt bích ren

Cần lưu ý: Chủng loại sẽ hạn chế khi kích cỡ lớn từ 26″ trở lên, theo

• Tiêu chuẩn mặt bích Ansi Series A class 400
• Tiêu chuẩn mặt bích Ansi Series B class 400

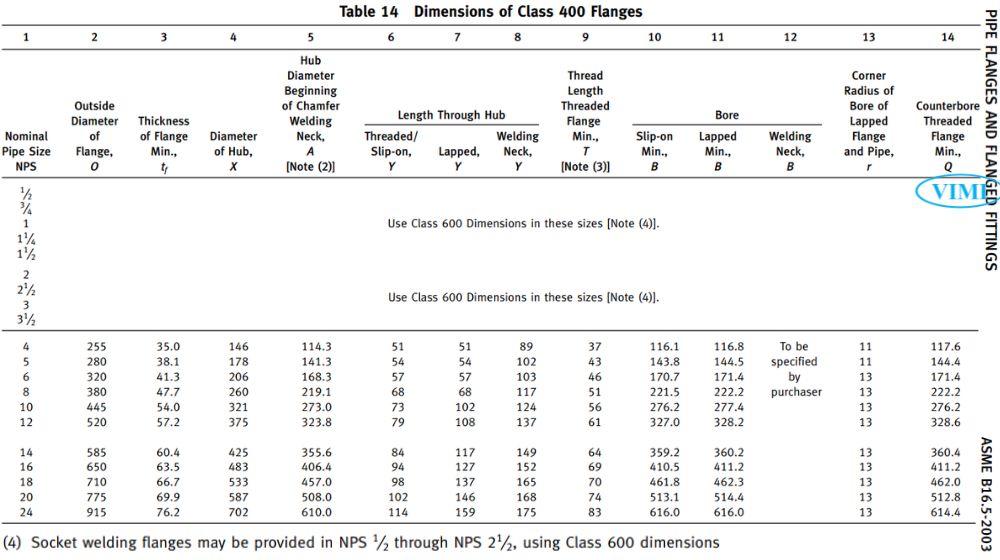

3.2 Các kích thước quan trọng của mặt bích ANSI 400

Sau khi xác định được chủng loại mặt bích ANSI 400 cần tra cứu kích thước, chúng ta sẽ lựa chọn các thông số có trong bảng dưới đây theo đúng chủng loại đã xác định

4. Định mức áp suất và nhiệt độ trong tiêu chuẩn mặt bích ANSI class 400

Khả năng chịu tải là giá trị cốt lõi của tiêu chuẩn mặt bích ANSI 400. Một chuyên gia thực thụ luôn nhìn vào mối quan hệ tương hỗ giữa áp suất và nhiệt độ thay vì chỉ nhìn vào con số đơn lẻ. Việc hiểu rõ định mức áp suất giúp bạn vận hành hệ thống một cách an toàn và bền bỉ theo thời gian.

4.1 Áp suất trần tại nhiệt độ môi trường

Tại điều kiện nhiệt độ môi trường (từ -29°C đến 38°C), tiêu chuẩn mặt bích ANSI class 400 cho phép áp suất vận hành tối đa lên tới 68.9 bar (tương đương 1000 psi). Đây là con số ấn tượng, khẳng định sức mạnh của dòng mặt bích này trong các môi trường khắc nghiệt.

4.2 Đặc tính vận hành biến thiên theo nhiệt độ

Áp suất cho phép của tiêu chuẩn bích ANSI 400 không cố định.

• Khi nhiệt độ tăng, khả năng chịu áp giảm dần.
• Ví dụ, với nhóm thép carbon 1.1, áp suất giảm từ 58.4 bar ở 200°C xuống còn 46.3 bar ở 400°C.

Chúng tôi khuyên bạn hãy luôn ưu tiên sử dụng sản phẩm từ các nhà sản xuất uy tín để đảm bảo vật liệu đáp ứng đúng biểu đồ nhiệt – áp này.

5. Kiểu bề mặt và hoàn thiện chi tiết theo tiêu chuẩn bích ANSI 400

Độ kín của mối nối phụ thuộc hoàn toàn vào bề mặt tiếp xúc (facings). Trong tiêu chuẩn mặt bích ANSI 400, việc hoàn thiện bề mặt đòi hỏi sự tỉ mỉ tuyệt đối. Bất kỳ sai lệch nào trong khâu gia công cũng dẫn đến rò rỉ lưu chất, gây lãng phí và nguy hiểm cho hệ thống.

5.3 Kiểu mặt lồi (Raised Face – RF) đặc thù

• Khác hoàn toàn với tiêu chuẩn mặt bích Ansi class 150 hay 300 chỉ dùng gờ lồi 2 mm, tiêu chuẩn mặt bích ANSI 400 mặc định sử dụng mặt lồi cao 7 mm (0.25 in.).
• Chiều cao này được cộng thêm vào độ dày tối thiểu của mặt bích, tạo ra diện tích tiếp xúc lớn hơn và khả năng làm kín vượt trội cho các ứng dụng áp suất cao.

5.4 Khớp nối vòng (Ring Joint – RTJ) và sai số cho phép

• Đối với các ứng dụng cực kỳ khắt khe, kiểu mặt RTJ là lựa chọn tối ưu trong tiêu chuẩn mặt bích ANSI class 400.
• Sai số đường kính ngoài của mặt lồi được kiểm soát chặt chẽ ở mức ± 0.5 mm cho kích thước nhỏ và ± 2 mm cho kích thước lớn, đảm bảo sự ăn khớp hoàn hảo giữa mặt bích và gioăng kim loại.

6. Thành phần mối nối và yêu cầu vật liệu trong tiêu chuẩn mặt bích ANSI 400

Mối nối mặt bích là một chỉnh thể bao gồm: Bích, bu lông và gioăng. Tiêu chuẩn mặt bích ANSI 400 đặt ra những yêu cầu khắt khe về vật liệu bổ trợ để đảm bảo toàn bộ hệ thống hoạt động như một khối thống nhất dưới áp lực lớn.

6.1 Yêu cầu nghiêm ngặt về bu lông (Bolting)

• Tiêu chuẩn mặt bích ANSI class 400 tuyệt đối không cho phép sử dụng bu lông cường độ thấp như ASTM A307 Grade B.
• Bắt buộc phải sử dụng bu lông cường độ cao hoặc trung bình. Sức căng của bu lông là yếu tố then chốt để thắng được áp suất bên trong và duy trì độ kín của gioăng.

6.2 Lựa chọn vật liệu chế tạo chuẩn xác

• Vật liệu tấm (plate) theo tiêu chuẩn bích ANSI 400 chỉ được dùng cho bích mù (blind flanges).
• Các loại mặt bích khác phải được chế tạo từ vật liệu rèn hoặc đúc chất lượng cao.
