Tiêu chuẩn mặt bích ANSI series B class 75

Tiêu chuẩn mặt bích ANSI series B class 75 là cấp áp suất ít được nhắc đến nhưng đóng vai trò quan trọng trong các hệ thống đường ống đường kính lớn từ NPS 26 đến NPS 60. Nếu bạn đang thiết kế, thi công hoặc mua sắm vật tư cho những công trình quy mô lớn, hiểu đúng tiêu chuẩn này giúp bạn chọn đúng sản phẩm, tránh sai lầm tốn kém và đảm bảo hệ thống vận hành an toàn, bền vững.

1. Tiêu chuẩn mặt bích ANSI series B 75 là gì và xuất phát từ đâu?

Điều đầu tiên chúng tôi muốn làm rõ là vị trí của tiêu chuẩn bích ANSI series B class 75 trong hệ thống tiêu chuẩn ASME. Nếu bạn đang tra cứu Class 75 trong ASME B16.5 hay trong dòng Series A của B16.47, bạn sẽ không tìm thấy – vì nó không tồn tại ở đó. Đây là điểm gây nhầm lẫn phổ biến nhất mà tôi gặp.

Tiêu chuẩn mặt bích ANSI series B class 75 được quy định trong ASME B16.47-2011,

• Áp dụng riêng cho dòng Series B – còn gọi là dòng mặt bích nhỏ gọn (compact flanges).
• Dòng Series B được xây dựng dựa trên tiêu chuẩn gốc API 605, vốn được thiết kế tối ưu cho các đường ống kích thước lớn trong công nghiệp.

ANH

Hai điểm cốt lõi bạn cần nhớ ngay:

• Series B không thể lắp lẫn với Series A. Đường kính vòng bu lông của Series B thường nhỏ hơn Series A, nên hai dòng này không tương thích với nhau khi lắp ghép.
• Class 75 chỉ tồn tại trong Series B. Không có Class 75 nào trong Series A hay trong B16.5.

Nắm rõ điều này ngay từ đầu giúp bạn tránh được sai lầm nghiêm trọng trong khâu chọn hàng và thiết kế.

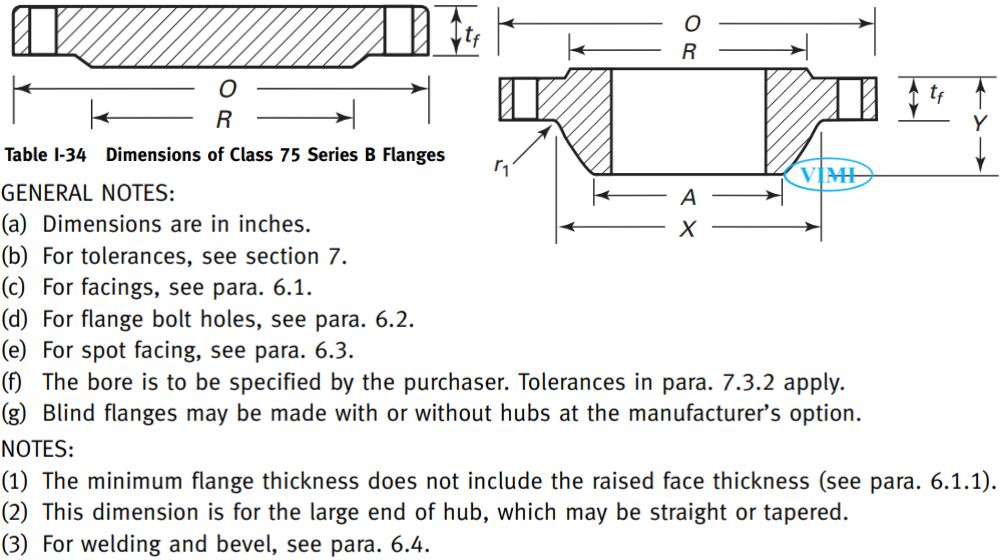

2. Chủng loại theo tiêu chuẩn mặt bích ANSI series B class 75

Tiêu chuẩn mặt bích ANSI series B class 75 tập trung vào hai chủng loại mặt bích chính, phù hợp với yêu cầu kết nối đường ống lớn:

• Mặt bích cổ hàn (Welding Neck Flange – WNF):
  • Có phần cổ dài để hàn đối đầu trực tiếp với ống.
  • Bore tối đa cho phép (Bmax) được tính theo công thức: Bmax = 0.9971A (với A là đường kính cổ tại đầu hàn).
  • Đây là loại được ưu tiên trong hầu hết các ứng dụng đường ống lớn vì tạo ra mối hàn chắc chắn, liên tục và phân bổ ứng suất đều.
• Mặt bích mù (Blind Flange):
  • Dùng để bịt kín đầu ống hoặc lỗ mở thiết bị khi cần cô lập một đoạn hệ thống.
  • Nhà sản xuất được phép chế tạo có cổ hoặc không cổ tùy theo yêu cầu cụ thể của dự án.

3. Kích thước theo tiêu chuẩn mặt bích ANSI series B class 75

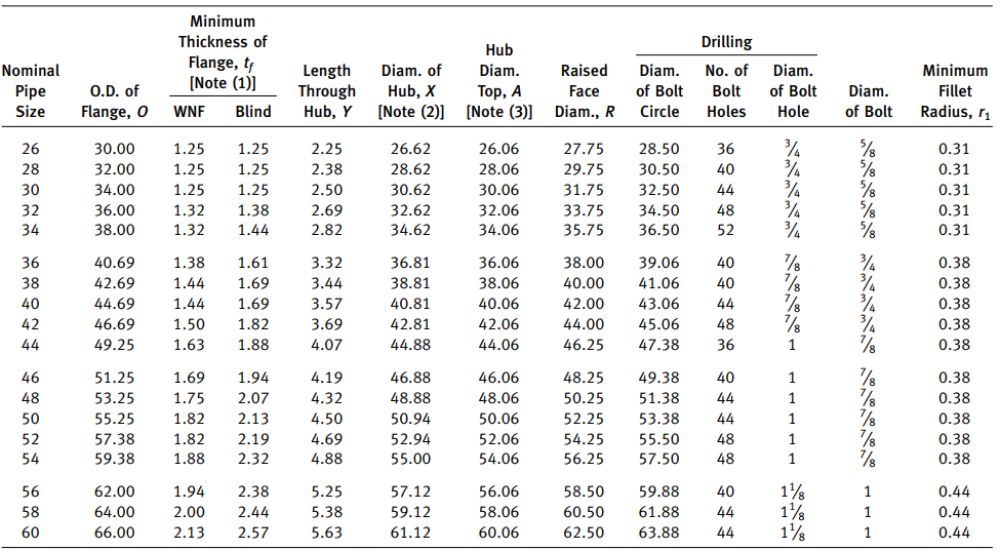

Dưới đây là một số kích thước tham chiếu theo Bảng 36 và I-34 của ASME B16.47-2011

4. Định mức áp suất và nhiệt độ của tiêu chuẩn mặt bích ANSI series B 75

Đây là thông số vận hành mà kỹ sư thiết kế và người mua hàng phải kiểm tra kỹ trước khi đưa ra quyết định. Tiêu chuẩn bích ANSI series B class 75 có giới hạn nhiệt độ kết thúc tại 350°C (650°F) — thấp hơn so với các cấp Class cao hơn. Điều này phản ánh đúng bản chất của Class 75: được thiết kế cho hệ thống áp suất thấp, kích thước lớn.

Áp suất vận hành tối đa tại nhiệt độ môi trường (từ -29°C đến 38°C) theo từng nhóm vật liệu:

• Nhóm vật liệu 1.1 (ví dụ: thép rèn A105): 9.8 bar (~142 psi)
• Nhóm vật liệu 1.2 (ví dụ: thép đúc A216 WCC): 9.9 bar (~145 psi)
• Nhóm vật liệu 1.4 (ví dụ: thép tấm A516 Gr. 60): 8.2 bar (~120 psi)

Chỉ số cấp áp suất (Pr) dùng trong công thức tính toán cho Class 75 là 57.5. Tôi khuyến nghị kỹ sư thiết kế luôn tra bảng áp suất–nhiệt độ đầy đủ khi nhiệt độ vận hành thực tế vượt quá 38°C, vì áp suất cho phép giảm theo nhiệt độ.

5. Kiểu bề mặt tiếp xúc và yêu cầu hoàn thiện

Với tiêu chuẩn mặt bích ANSI series B class 75, tiêu chuẩn khuyến nghị chỉ sử dụng hai kiểu bề mặt tiếp xúc:

• Mặt lồi (Raised Face – RF): Gờ lồi cao 2 mm (0.06 in.), được tính cộng thêm vào chiều dày tối thiểu của mặt bích (tf). Đường kính ngoài của mặt lồi có sai số cho phép ± 2 mm.
• Mặt phẳng (Flat Face – FF): Dùng khi kết nối với thiết bị có mặt bích bằng vật liệu giòn như gang, hoặc khi thiết kế yêu cầu bề mặt tiếp xúc phẳng hoàn toàn.

Không sử dụng Ring Type Joint (RTJ) cho Class 75 – đây là lựa chọn dành cho các cấp áp lực cao hơn.

6. Bu lông và gioăng trong tiêu chuẩn bích ANSI series B class 75

Tiêu chuẩn mặt bích ANSI series B class 75 nằm trong số ít các cấp áp suất cho phép dùng bu lông cường độ thấp như ASTM A307 Grade B. Đây là điểm khác biệt rõ ràng so với các cấp Class cao hơn vốn bắt buộc phải dùng bu lông cường độ cao.

Về gioăng, tiêu chuẩn khuyến nghị chỉ dùng các loại thuộc Nhóm No. Ia — gioăng elastomer không có vải đệm hoặc tấm nén phi kim loại — với:

• Hệ số gioăng: m ≤ 2
• Ứng suất siết thiết kế tối thiểu: y ≤ 1,600 psi

Tôi nhắc lại lời khuyên tôi luôn đưa ra cho người mua hàng: đừng tự ý nâng cấp lên bu lông cường độ cao mà không tính toán lại lực siết — siết quá mức dẫn đến hỏng gioăng và mất độ kín của mối nối.

7. Vật liệu, chế tạo và đánh dấu sản phẩm

Mặt bích đạt tiêu chuẩn mặt bích ANSI series B class 75 phải đáp ứng các yêu cầu sau về vật liệu và chế tạo:

• Vật liệu cho phép: Đúc hoặc rèn. Riêng mặt bích mù được phép dùng vật liệu tấm.
• Vật liệu bị loại trừ: Các hợp kim gốc niken không nằm trong phạm vi áp dụng của ASME B16.47, bao gồm cả Class 75.
• Đánh dấu bắt buộc trên sản phẩm: Nhãn hiệu nhà sản xuất, ký hiệu vật liệu, số 75 (cấp áp suất), và ký hiệu tuân thủ tiêu chuẩn B16 hoặc B16.47.
