Tiêu chuẩn mặt bích ANSI class 1500

Tiêu chuẩn mặt bích ANSI 600 đóng vai trò như một bộ quy tắc khắt khe nhằm đảm bảo tính đồng bộ và an toàn vận hành. Trong các hệ thống đường ống công nghiệp chịu áp lực cực cao, việc nắm vững các thông số kỹ thuật là yêu cầu sống còn đối với mọi kỹ sư và nhà thầu. Với kinh nghiệm thực chiến nhiều năm, chúng tôi sẽ phân tích chi tiết về tiêu chuẩn mặt bích ANSI class 600 để giúp bạn đưa ra lựa chọn vật tư chuẩn xác nhất.

1. Tiêu chuẩn mặt bích ANSI class 1500 là gì và áp dụng cho kích thước nào?

Trước khi chọn mua hay thiết kế với tiêu chuẩn bích ANSI 1500, bạn cần biết rõ tiêu chuẩn này áp dụng trong phạm vi nào. Đây là điều chúng tôi luôn kiểm tra đầu tiên mỗi khi nhận bản vẽ kỹ thuật, vì chọn sai phạm vi kích thước theo tiêu chuẩn mặt bích ANSI dẫn đến rủi ro kỹ thuật và tốn kém chi phí thay thế.

Tiêu chuẩn mặt bích ANSI class 1500 được quy định trong hai tài liệu gốc là ASME B16.5-2003 và ASME B16.47-2011, trong đó:

• Kích thước áp dụng: Từ NPS 1/2 đến NPS 24 theo ASME B16.5-2003.
• Kích thước bị loại trừ: Từ NPS 26 trở lên không còn nằm trong cấp Class 1500 theo ASME B16.47, do thực tế thị trường không có nhu cầu sử dụng mặt bích đường kính lớn ở mức áp suất cực cao này.
• Mặt bích hàn bọc đúc (Socket Welding): Chỉ được phép dùng cho kích thước NPS 2½ trở xuống trong cấp Class 1500.

Nắm rõ giới hạn kích thước giúp bạn tránh đặt hàng sai ngay từ bước đầu tiên.

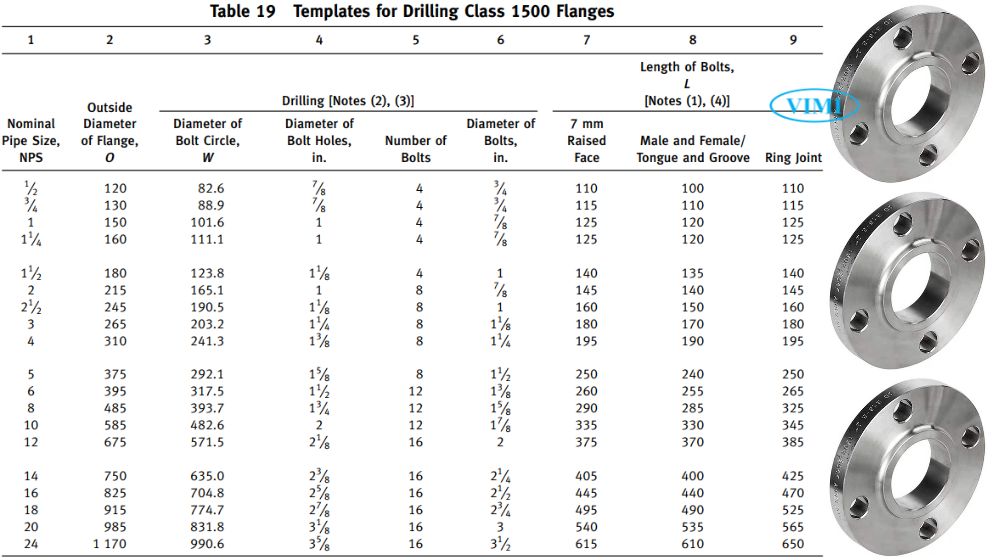

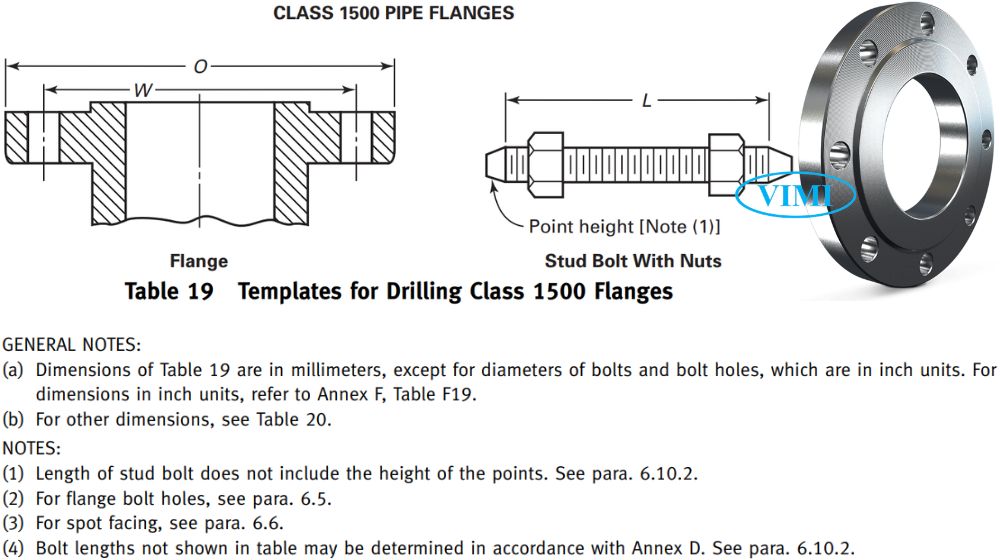

2. Lỗ bulong theo tiêu chuẩn bích ANSI 1500

Số lỗ bu lông và đường kính đường tâm lỗ bu lông là yếu tố quan trọng bậc nhất vì quyết định trực tiếp đến tính lắp đăt mặt bích ANSI, cũng như tính lắp lẫn giữa các tiêu chuẩn mặt bích khác nhau

Lưu ý:

• Kích cỡ áp dụng từ NPS 1/2″ ~ 24″:
• Số lượng lỗ luôn là bội số của 4, ví dụ:
  • NPS 1/2 ~ 1 1/2″: 4 lỗ
  • NPS 2 ~ 5″: 8 lỗ
  • NPS 6 ~ 10″: 12 lỗ
  • NPS 12 ~ 24″: 16 lỗ

3. Bảng tra chủng loại và kích thước tiêu chuẩn bích ANSI 1500

Để tra cứu được các thông số kích thước của mặt bích ANSI 1500, đòi hỏi chúng ta phải xác định được chủng loại mặt bích và theo chủng loại đó mà kích thước sẽ khác nhau

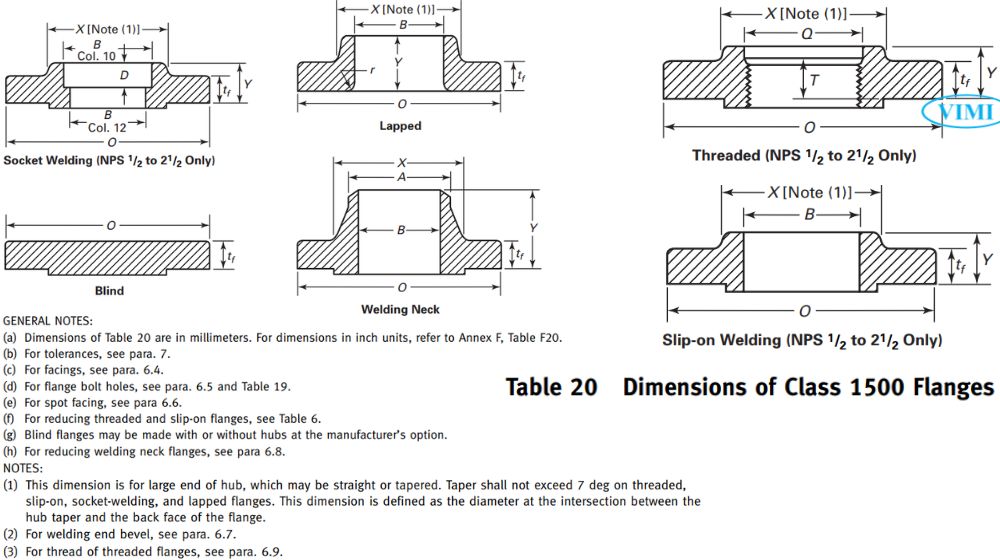

3.1 Chủng loại mặt bích tiêu chuẩn ANSI 1500

Với các mặt bích ANSI 1500 có kích cỡ từ 24″ trở xuống thì sẽ bao gồm nhiều chủng loại mặt bích khác nhau như:

• Mặt bích mù
• Mặt bích cổ hàn
• Mặt bích hàn bọc
• Mặt bích hàn trượt
• Mặt bích ren

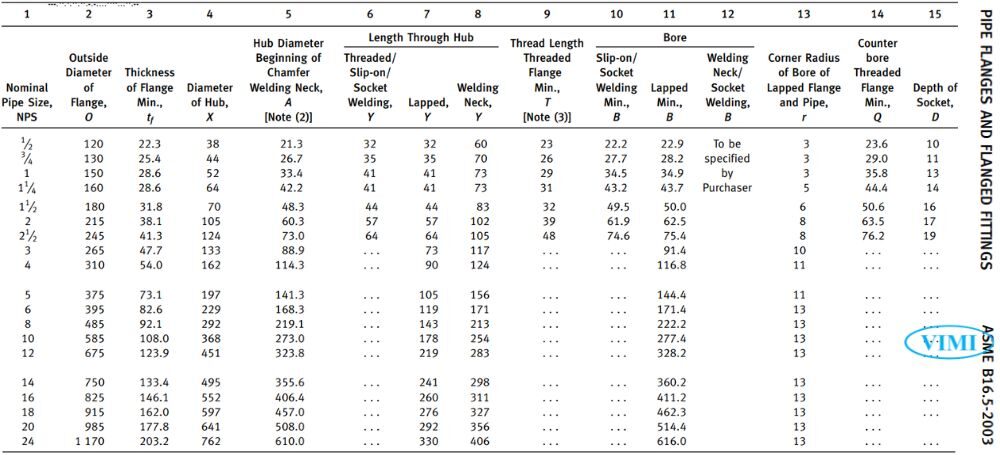

3.2 Các kích thước quan trọng của mặt bích ANSI 1500

Sau khi xác định được chủng loại mặt bích ANSI 1500 cần tra cứu kích thước, chúng ta sẽ lựa chọn các thông số có trong bảng dưới đây theo đúng chủng loại đã xác định

4. Định mức áp suất và nhiệt độ của tiêu chuẩn bích ANSI 1500

Đây là thông số cốt lõi mà kỹ sư thiết kế và người mua hàng cần ghi nhớ. Tiêu chuẩn mặt bích ANSI 1500 được sinh ra để phục vụ những hệ thống vận hành ở áp suất và nhiệt độ cực cao – nơi mà các cấp Class thấp hơn không đủ khả năng đảm bảo an toàn.

Các mốc quan trọng:

• Áp suất trần tại nhiệt độ môi trường (từ -29°C đến 38°C): 258.6 bar (tương đương 3,750 psi).
• Vận hành ở nhiệt độ cao: Với nhóm vật liệu 1.1 – điển hình là thép rèn A105 – áp suất cho phép tại 200°C là 219.0 bar, và giảm mạnh xuống còn 29.5 bar ở nhiệt độ tối đa 538°C.
• Thử nghiệm áp suất vỏ: Các phụ kiện mặt bích Class 1500 bắt buộc phải trải qua thử nghiệm ở mức tối thiểu 1.5 lần định mức áp suất tại 38°C, tức khoảng 387.9 bar.

Kỹ sư thiết kế tra bảng áp suất – nhiệt độ đầy đủ theo từng nhóm vật liệu trước khi xác nhận thông số vận hành. Không nên dùng con số áp suất trần làm cơ sở duy nhất khi hệ thống vận hành ở nhiệt độ cao.

5. Kiểu bề mặt tiếp xúc (facing) trong tiêu chuẩn mặt bích ANSI class 1500

Kiểu bề mặt tiếp xúc quyết định trực tiếp đến độ kín của mối nối. Với tiêu chuẩn bích ANSI 1500 — cấp áp lực cao — việc chọn đúng kiểu facing là yêu cầu bắt buộc, không phải tùy chọn.

5.1 Mặt lồi (Raised Face – RF)

• Mặt bích Class 1500 mặc định đi kèm mặt lồi cao 7 mm (0.25 in.).
• Chiều cao này được cộng thêm vào độ dày tối thiểu của mặt bích (tf).

5.2 Khớp nối vòng (Ring Type Joint – RTJ)

• Đây là kiểu mặt được ưu tiên cho Class 1500 khi cần đảm bảo độ kín tuyệt đối.
• Kích thước rãnh và gioăng vòng kim loại tương ứng được quy định chi tiết trong Bảng 5 của tiêu chuẩn.

5.3 Yêu cầu độ nhám bề mặt

• Vách rãnh RTJ: không vượt quá 1.6 μm.
• Các kiểu bề mặt khác: từ 3.2 đến 6.3 μm.

Trong thực tế, tôi khuyến nghị dùng RTJ cho mọi ứng dụng Class 1500 có nhiệt độ cao hoặc môi chất nguy hiểm. Raised Face phù hợp cho các điều kiện vận hành nhẹ hơn trong dải Class 1500.

6. Bu lông và gioăng trong tiêu chuẩn bích ANSI 1500

Nhiều người mắc sai lầm ở bước này. Chọn đúng mặt bích nhưng dùng bu lông sai tiêu chuẩn – toàn bộ mối nối mất đi giá trị của nó.

6.1 Yêu cầu về bu lông theo tiêu chuẩn bích ANSI1500

• Tiêu chuẩn mặt bích ANSI class 1500 nghiêm cấm dùng bu lông cường độ thấp như thép carbon thấp A307 Grade B.
• Bắt buộc dùng bu lông cường độ cao, ví dụ: A193 Grade B7, để duy trì đủ lực siết cần thiết.

6.2 Yêu cầu về gioăng theo tiêu chuẩn bích ANSI1500

• Chọn gioăng RTJ hoặc gioăng xoắn ốc Spiral Wound có khả năng chịu tải cao.
• Gioăng phải đảm bảo không bị dập nát dưới lực siết bu lông ở áp suất vận hành của Class 1500.

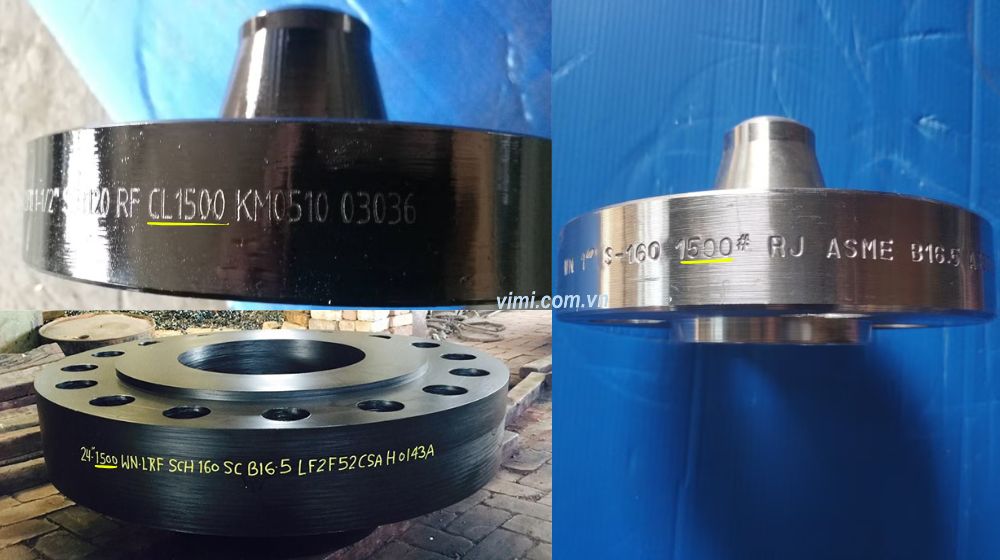

7. Đánh dấu sản phẩm theo tiêu chuẩn mặt bích ANSI 1500

Khi nhận hàng, bạn cần kiểm tra nhãn đóng dấu trực tiếp trên thân mặt bích. Sản phẩm đạt tiêu chuẩn mặt bích ANSI class 1500 phải có đầy đủ các thông tin sau:

• Nhãn hiệu nhà sản xuất
• Ký hiệu vật liệu
• Số 1500 (cấp áp suất)
• Ký hiệu tuân thủ tiêu chuẩn B16 hoặc B16.5
