Cấu tạo chõ bơm nước – Hiểu ngay sau 5 phút

Cấu tạo chõ bơm nước là nền tảng để đánh giá chất lượng và hiệu quả làm việc của rọ bơm. Để hiểu rõ hơn về cấu tạo rọ bươm nước, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây!

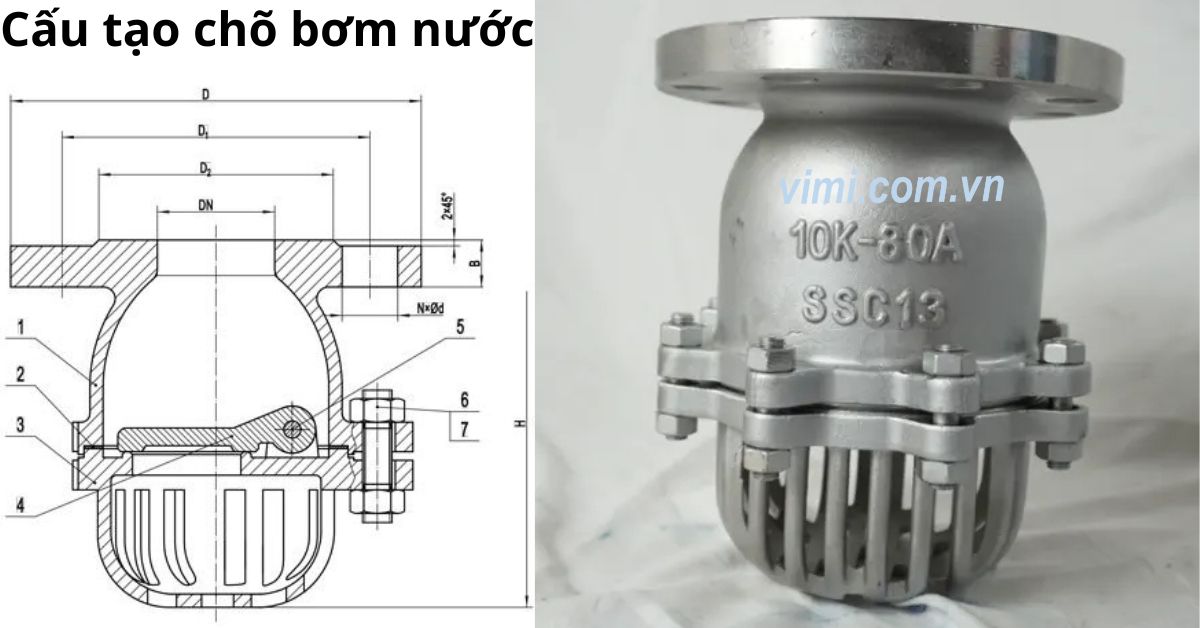

1. Tại sao cần biết cấu tạo chõ bơm nước

Hiểu rõ cấu tạo chõ bơm nước là điều rất quan trọng đối với kỹ sư, thợ thi công và người sử dụng hệ thống bơm. Chõ bơm là bộ phận đầu tiên tiếp xúc với nguồn nước, đảm nhiệm vai trò lọc cặn bẩn và ngăn dòng chảy ngược trong ống hút. Nếu không nắm rõ cấu tạo, việc lựa chọn, lắp đặt và bảo trì dễ gặp sai sót, gây mất nước mồi, giảm lưu lượng hoặc hư hỏng bơm.

Việc hiểu cấu tạo rọ bơm nước giúp:

• Chọn đúng loại rọ theo kích thước, kiểu nối, vật liệu và áp lực làm việc
• Lắp đặt đúng kỹ thuật, đảm bảo kín khít và hướng dòng chảy chính xác
• Bảo trì hiệu quả, biết vị trí các bộ phận cần tháo rửa hoặc thay thế định kỳ
• Nâng cao hiệu suất và tuổi thọ máy bơm, tránh tình trạng bơm chạy khan hoặc bị nghẹt

2. Cấu tạo rọ bơm nước tổng quát

Xét về tổng thể, cấu tạo chõ bơm nước gồm hai bộ phận chính là thân rọ và lưới lọc. Hai phần này phối hợp chặt chẽ để đảm bảo quá trình hút nước diễn ra ổn định, ngăn dị vật xâm nhập và bảo vệ máy bơm khỏi hư hại.

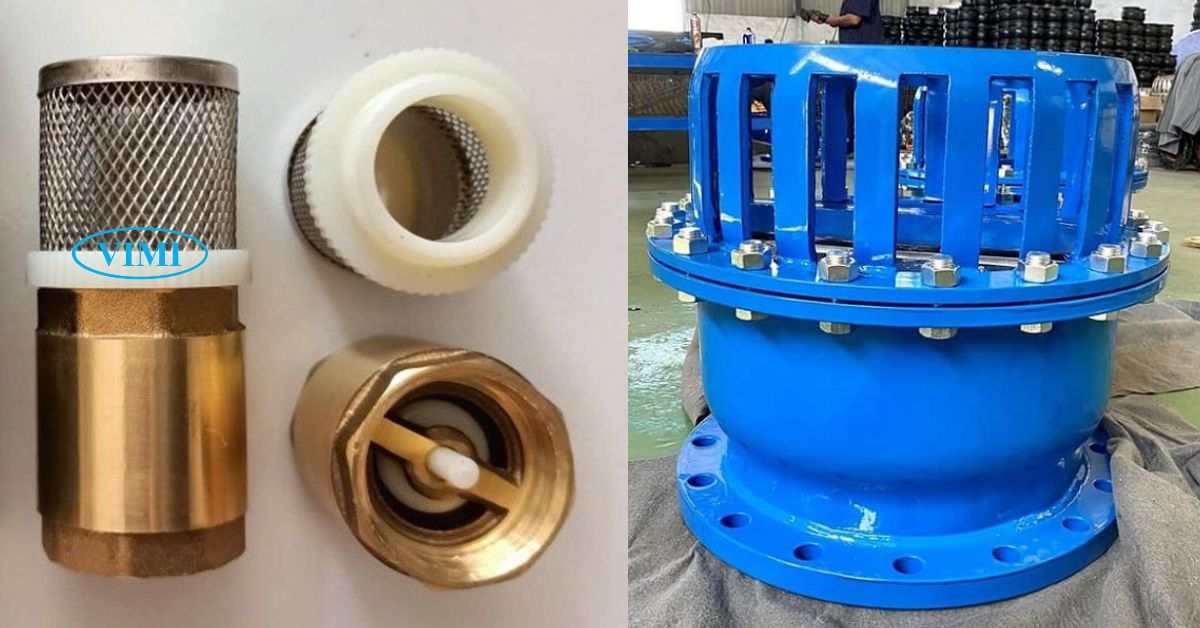

2.1 Phần thân

Trong cấu tạo chõ bơm nước, phần thân được coi là bộ khung chính có nguyên lý hoạt động tương tự như van 1 chiều, đồng thời chịu toàn bộ áp lực hút từ máy bơm và giữ vai trò kết nối với phần lưới lọc phía dưới. Cấu trúc thân thường được đúc liền khối, bảo đảm độ kín khít và khả năng chịu lực cao trong quá trình vận hành.

Bên cạnh đó, trong thân rọ thường được bố trí sẵn bản lề hoặc gối đỡ, dùng để cố định trục và đĩa van, giúp van đóng mở linh hoạt, đảm bảo nước chỉ đi theo một hướng, hút vào bơm và chảy ngược ra ngoài khi ngừng hoạt động

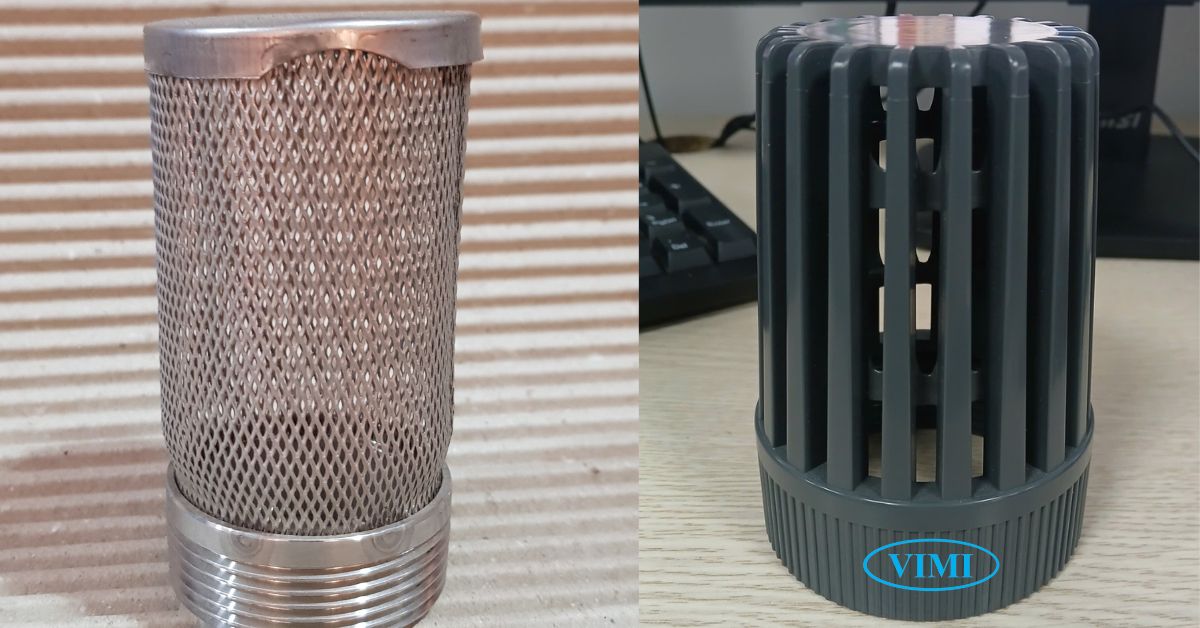

2.2 Phần lưới

Phần lưới lọc được lắp cố định ở đáy thân, có chức năng ngăn ngừa rác, cát, sỏi, lá cây và tạp chất lớn đi vào hệ thống bơm. Lưới thường làm bằng các vật liệu không gỉ với kích thước mắt lưới được tính toán phù hợp để vừa đảm bảo lưu lượng nước đi qua, vừa bảo vệ máy bơm khỏi hư hại do dị vật.

Kích thước mắt lưới được tính toán chính xác nhằm duy trì lưu lượng nước ổn định, đồng thời bảo vệ máy bơm khỏi hư hại do dị vật. Tùy theo công nghệ sản xuất, phần lưới lọc có thể được thiết kế dưới các dạng:

• Đục lỗ: Tạo các lỗ tròn hoặc vuông đều nhau trên lưới
• Hàn sợi: Ghép từ các sợi thép không gỉ hàn chéo nhau
• Đúc liền thân: Lưới và thân được tạo thành một khối, tăng độ cứng vững và tuổi thọ

3. Cấu tạo chõ bơm nước theo vật liệu

Tùy theo vật liệu chế tạo, cấu tạo chõ bơm nước sẽ có một số khác biệt về chi tiết, độ bền và khả năng làm việc trong các môi trường khác nhau. Dưới đây là đặc điểm cấu tạo của các loại chõ bơm phổ biến hiện nay.

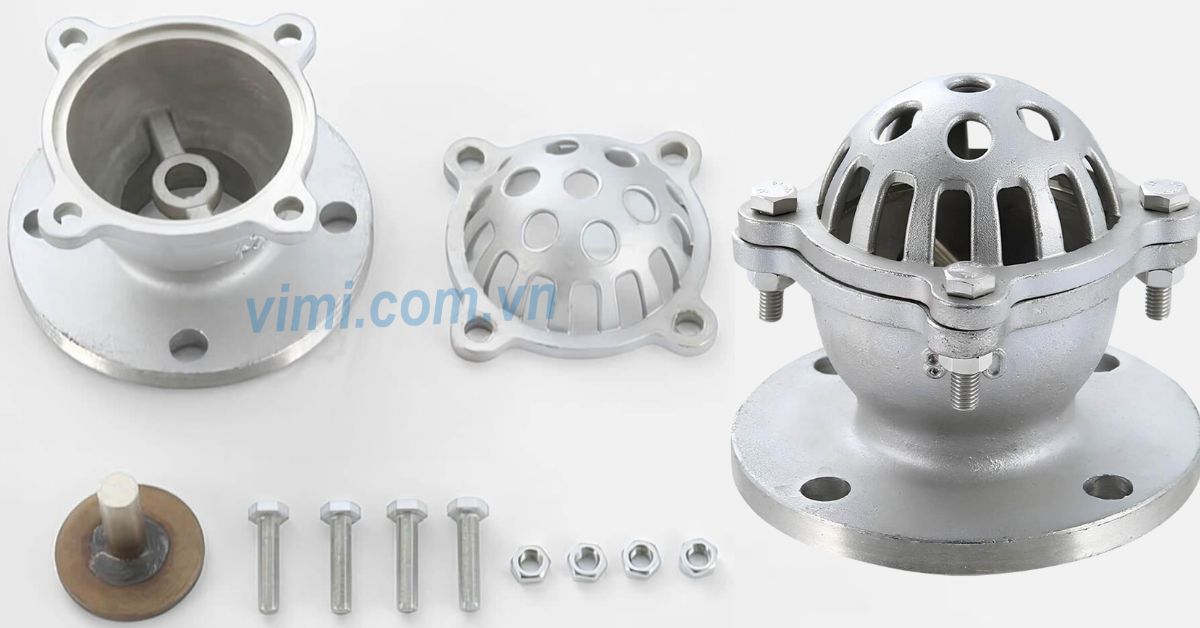

3.1 Cấu tạo rọ bơm nước inox

Rọ bơm inox có độ bền cao, khả năng chống ăn mòn vượt trội, nên được sử dụng rộng rãi trong hệ thống nước sạch, nước mặn và các ứng dụng công nghiệp. Cấu tạo chõ bơm nước inox gồm nhiều chi tiết được gia công đồng bộ, dễ tháo lắp và bảo dưỡng.

Các bộ phận chính của rọ bao gồm:

• Thân
• Lưới lọc (Đầu lọc)
• Đĩa & trục (Thường gắn liền)
• GIoăng
• Bulong & đai ốc

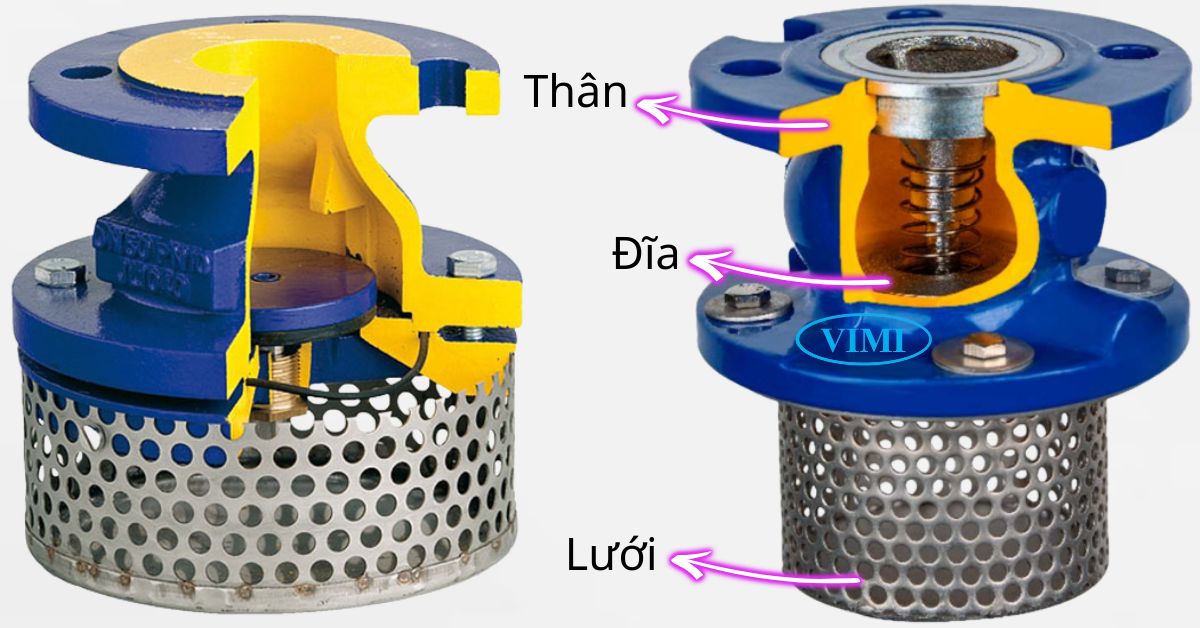

3.2 Cấu tạo chõ bơm nước gang

Rọ bơm gang có độ cứng cao, khả năng chịu áp lực tốt và giá thành hợp lý, được sử dụng phổ biến trong hệ thống bơm nước dân dụng, công nghiệp và cấp thoát nước. Các bộ phận cơ bản của rọ như được thể hiện chi tiết như hình sau:

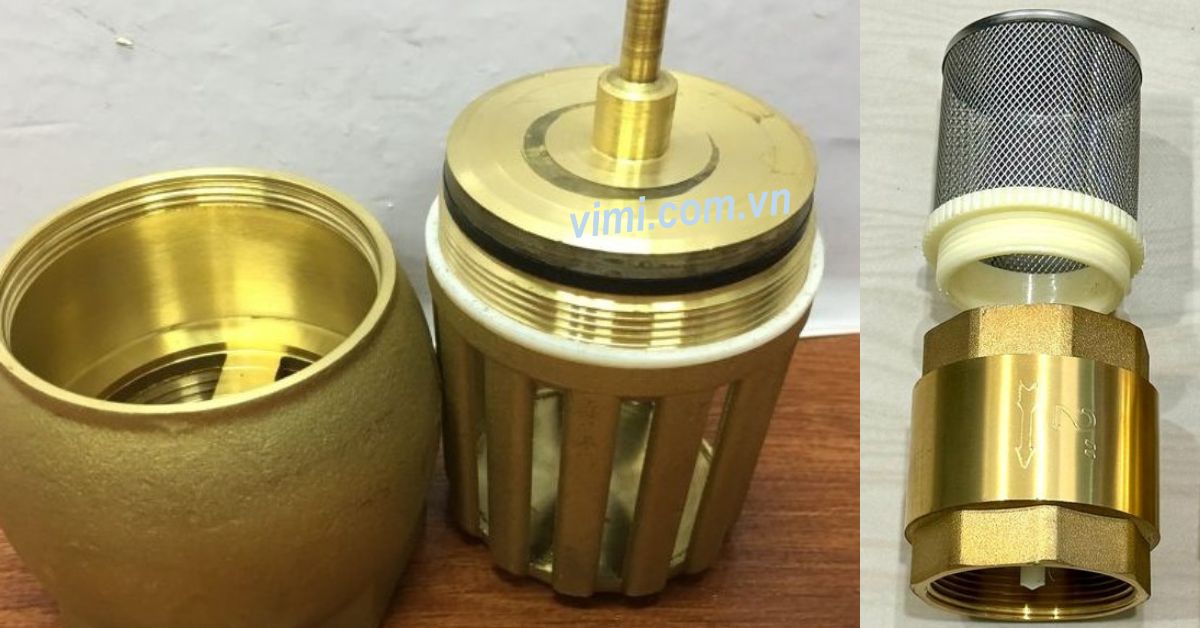

3.3 Cấu tạo rọ bơm nước bằng đồng

Rọ bơm đồng là loại cao cấp, được ưa chuộng trong các hệ thống bơm nước sinh hoạt, cấp nước sạch và công trình có yêu cầu thẩm mỹ cao. Cấu tạo chõ bơm nước bằng đồng bao gồm các bộ phận như: Thân, đĩa, trục, lò xo, gioăng làm kín và lưới lọc. Các chi tiết này được gia công đồng bộ, lắp ghép chính xác, giúp rọ bơm hoạt động ổn định, dễ tháo lắp và bảo dưỡng trong quá trình sử dụng.

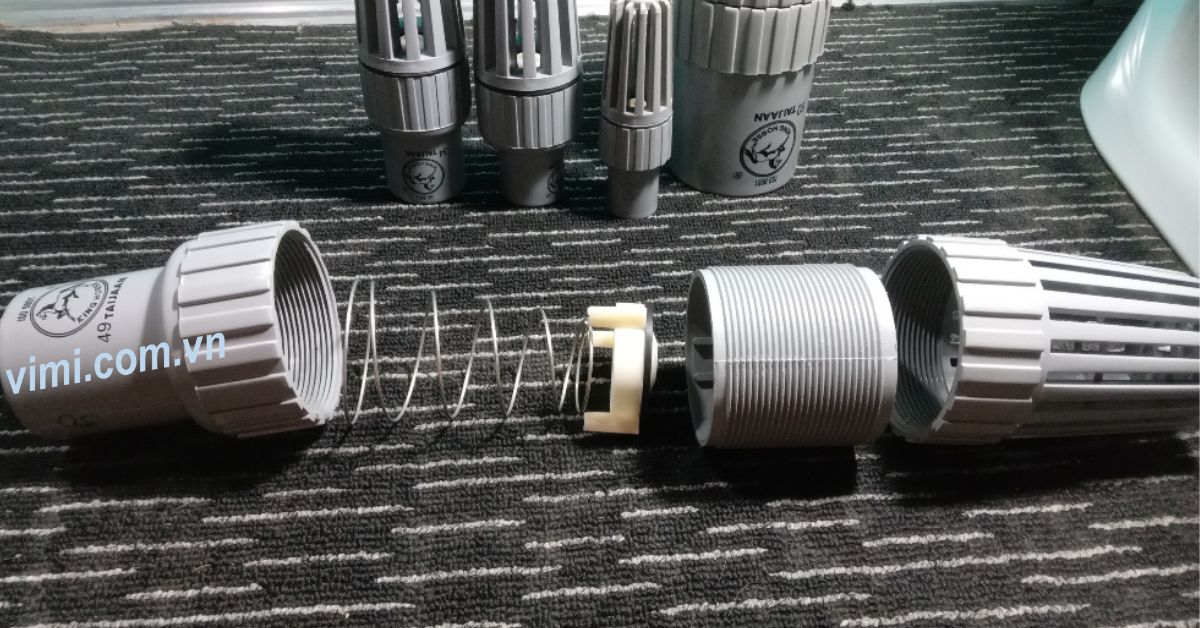

3.4 Cấu tạo chõ bơm nước nhựa

Chõ bơm nhựa là loại phổ biến trong hệ thống bơm dân dụng, bơm tưới nông nghiệp và các ứng dụng nước sạch áp lực thấp. Ưu điểm lớn nhất của loại này là trọng lượng nhẹ, giá thành rẻ, dễ lắp đặt và chống ăn mòn trong môi trường nước.

Cấu tạo rọ bơm nước nhựa bao gồm những chi tiết như sau:

• Thân
• Ghế đỡ
• Gioăng kín
• Đầu lọc
• Đĩa van

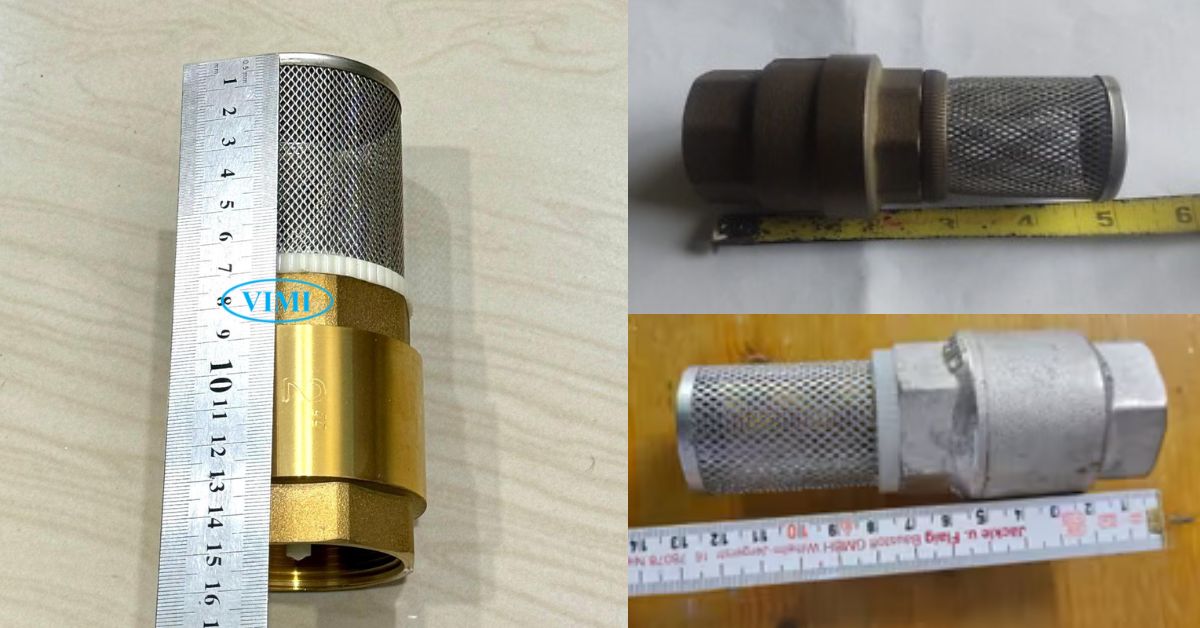

4. Các yếu tố chịu ảnh hưởng bởi cấu tạo chõ bơm nước

Cấu tạo chõ bơm nước không chỉ quyết định hình dạng bên ngoài mà còn ảnh hưởng trực tiếp đến hiệu quả làm việc, độ bền và khả năng vận hành ổn định của toàn hệ thống bơm. Các yếu tố chịu ảnh hưởng có thể kể đến như sau:

• Kích thước tổng thể: Thiết kế thân và lưới lọc quyết định kích thước tổng thể của chõ bơm
• Hiệu suất hút nước: Cấu tạo hợp lý giúp dòng nước đi thẳng, giảm xoáy và hạn chế bong bóng nước, từ đó tăng hiệu suất cho máy bơm
• Khả năng chống tắc nghẽn: Thiết kế mắt lưới lọc và khoảng cách giữa các khe lọc là yếu tố quan trọng. Nếu mắt lưới quá nhỏ, dễ bị nghẹt; quá lớn, tạp chất lọt vào bơm
• Độ bền và tuổi thọ: Cấu tạo phần thân, vật liệu đúc, độ dày thành và kiểu kết nối ảnh hưởng trực tiếp đến độ bền cơ học
• Độ kín và khả năng giữ nước: Cấu tạo cụm đĩa và gioăng làm kín quyết định khả năng giữ nước trong ống hút khi bơm ngừng hoạt động
• Độ ồn và độ rung khi vận hành: Rọ được gia công chuẩn xác giúp đóng mở mềm mại, giảm tiếng ồn và biến động trong hệ thống bơm
