Vật liệu CF8 – CF8M là gì
CF8 là gì, được đúc tương đương với thép không gỉ ANSI 316 được rèn. Sự tồn tại của molypden làm tăng khả năng chống ăn mòn nói chung và khả năng chống rỗ do clorua. CF8M sử dụng ở nhiệt độ lên đến 1500F khả năng chống ăn mòn tốt. Dưới đây chúng tôi sẽ chia sẻ chi tiết vật liệu CF8 -0 CF8M.
Nội dung chính
1 Tìm hiểu vật liệu CF8 – CF8M là gì
CF8M có loại tương đương là 316 , là loại thép không gỉ Austenit tiêu chuẩn của Hoa Kỳ ” ASTM” vật liệu CF8M là một trong những loại thép không gỉ phổ biến được sử dụng phổ biến.
❖ Chữ cái đầu tiên “C” có nghĩa là hợp kim này chủ yếu dùng cho mục đích chống ăn mòn
❖ Chữ cái thứ hai “F” là vị trí gần đúng trên giản đồ bậc ba của sắt-crom-niken (FeCrNi) và cho biết hàm lượng sắt, crom và niken.
❖ Số “8” đề cập đến hàm lượng cacbon tối đa theo gia số 0,01%. Trong trường hợp này, 0,08%.
❖ Chữ cái cuối cùng “M” có nghĩa là Molypden có mặt.
2 Thành phần hóa học thép không gỉ CF8 là gì

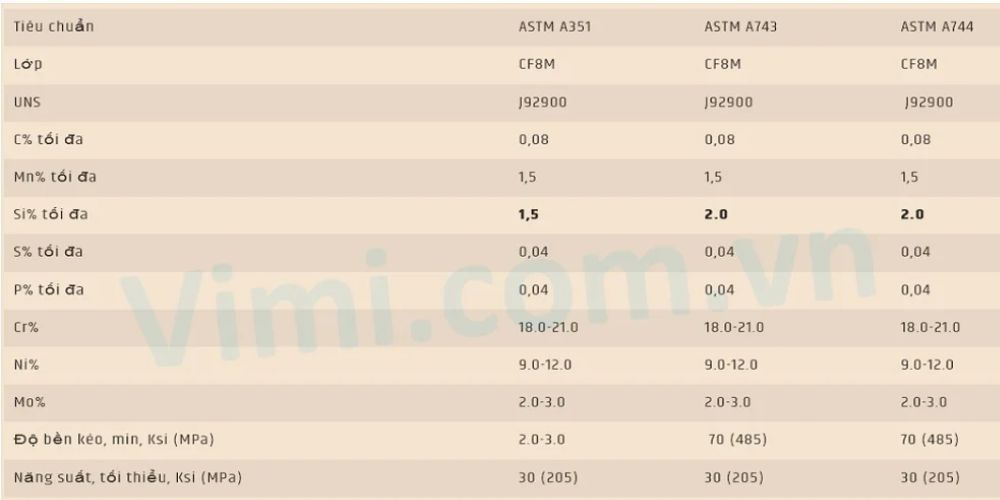

CF8M là vật liệu Austenit đúc cho các bộ phận có áp suất. Nó được bao phủ bởi tiêu chuẩn ASTM A351 và ASTM A743, và tiêu chuẩn ASTM A744. Có một chút khác biệt trong các thành phần hóa học như sau:
Một số lợi thế cửa việc có Ferit trong CF8M:
❖ Tăng sức mạnh. Sức mạnh năng suất của CF8M thường là 35.000 đến 45.000 psi. Nếu thành phần được điều chỉnh để loại bỏ ferit, cường độ năng suất có thể thấp tới 20.000 psi.
❖ Khả năng chống nứt ăn mòn do ứng suất cao
❖ Tăng khả năng chống nứt trong quá trình hàn và đúc.
3 Ứng dụng thép không gỉ CF8M

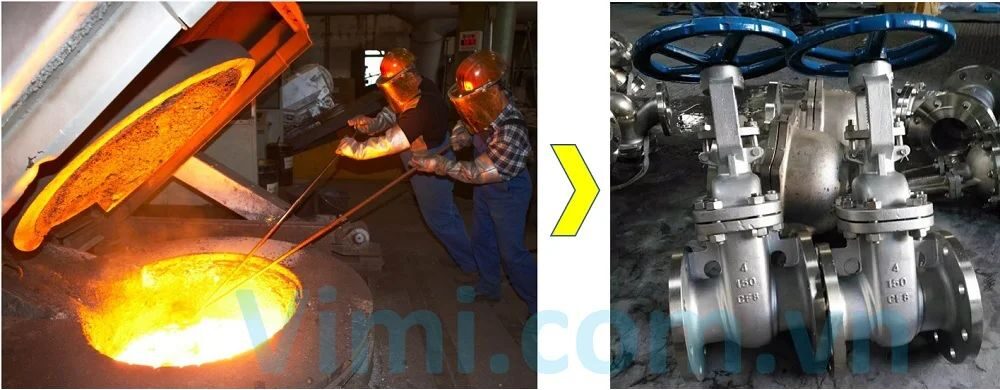

Thép không gỉ SA-351 CF8M là một sửa đổi mang molypden của hợp kim Thép Austenitic CF8. Nó được đúc tương đương với thép không gỉ AISI 316 được rèn. Ứng dụng vật liệu CF8 là gì
❖ Sự tồn tại của molypden làm tăng khả năng chống ăn mòn nói chung và khả năng chống rỗ do clorua.
❖ Các ứng dụng chủ yếu là đúc van, mặt bích, phụ kiện ống và các bộ phận chứa áp suất khác. Hợp kim CF8M thường được sử dụng như một bộ phận không hàn. Hoặc có thể được ủ dung dịch sau khi hàn.
❖ CF8M có thể được sử dụng ở nhiệt độ lên đến 1500F. Nó cung cấp khả năng chống ăn mòn tốt, sẵn có, sức mạnh.

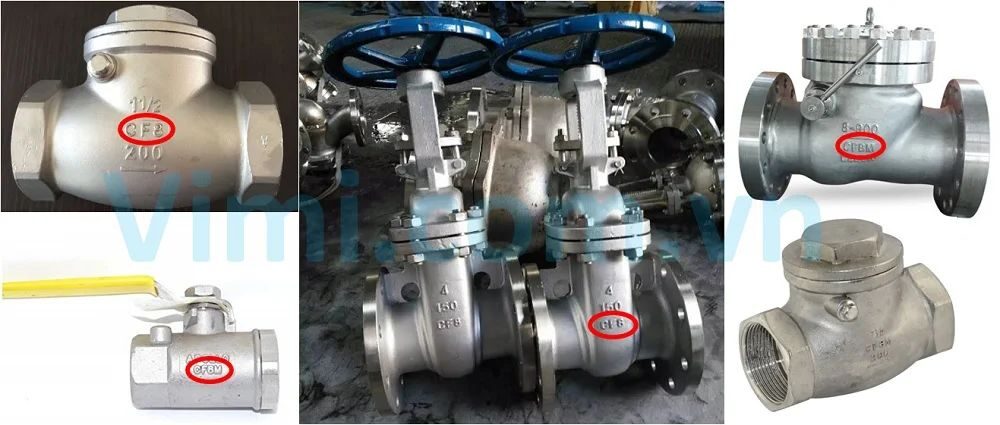

4 Van này được đúc dựa trên quy trình “CF8M”
Các xưởng đúc thường cân bằng lượng tương đối của các nguyên tố khác nhau (trong khi duy trì mỗi nguyên tố trong phạm vi xác định của riêng nó) để cấu trúc vi mô chủ yếu là Austenit. Nhưng thường là 5-8 phần trăm ferit.
❖ Pha ferit bị nam châm hút (nếu nó có mặt để nói là 5% cấu trúc, thì cường độ của lực hút sẽ nằm trong vùng lân cận của 5% của thép nhẹ)
❖ Khả năng chống ăn mòn được tăng cường vì phạm vi đặc điểm kỹ thuật của crom cho CF8M cao hơn so với 316
