Ống siphon là gì – Nguyên lý ống siphon

Nghe đến “ống siphon”, nhiều người có thể nghĩ ngay đến loại ống cong hình chữ U dùng để ngăn mùi dội ngược lắp dưới các bồn rửa vệ sinh. Tuy nhiên, trong môi trường công nghiệp, ống siphon với hình dạng chữ O đặc trưng lại mang một vai trò hoàn toàn khác và đó cũng chính là nội dung trọng tâm mà các kỹ sư của chúng tôi muốn chia sẻ qua bài viết dưới đây!

1. Ống siphon là gì

Ống siphon (hay ống syphon) là một loại ống kỹ thuật chuyên dùng để bảo vệ các thiết bị đo áp suất như: Đồng hồ áp suất, cảm biến áp suất hoặc công tắc áp suất. Trong các hệ thống có môi chất nhiệt độ cao như hơi nước hoặc khí nén, ống siphon sẽ giảm nhiệt độ dòng chảy trước khi môi chất đi vào thiết bị, từ đó kéo dài tuổi thọ và đảm bảo độ chính xác khi đo

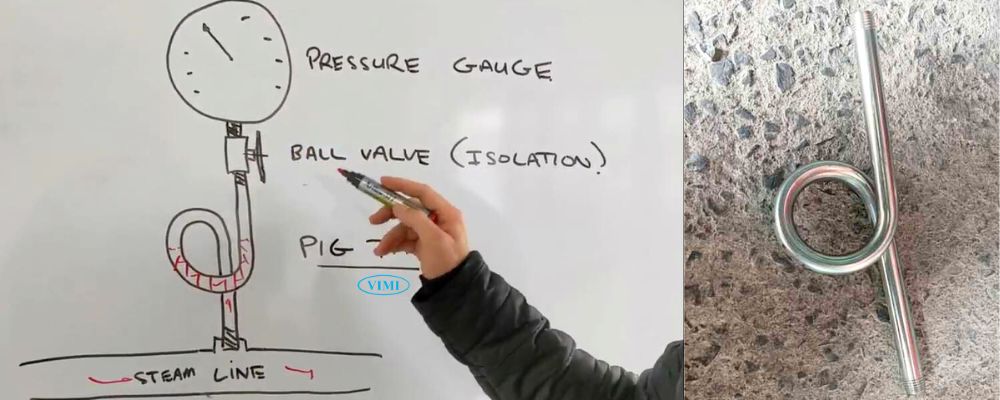

2. Nguyên lý ống siphon

Nguyên lý ống siphon hoạt động dựa trên việc trao đổi nhiệt gián tiếp, nhằm giảm nhiệt độ của môi chất trước khi đi vào thiết bị đo áp. Cách hoạt động cụ thể như sau:

• Khi hơi nóng hoặc khí có nhiệt độ cao đi qua ống siphon hình chữ O, nhiệt được truyền ra bên ngoài thông qua thành ống
• Nhờ cấu trúc cuộn tròn của ống syphon, chiều dài dòng chảy tăng lên, giúp môi chất có nhiều thời gian hơn để nguội đi trước khi vào thiết bị đo
• Trong quá trình này, một phần hơi nóng có thể ngưng tụ lại thành nước dưới đáy vòng ống siphon, tạo thành một lớp đệm chất lỏng tự nhiên, giúp khí nóng đi vào tiếp theo hạ nhiệt độ xuống
• Kết quả là môi chất đi vào thiết bị đo đã hạ nhiệt, giúp thiết bị hoạt động ổn định và bền hơn trong môi trường nhiệt độ cao

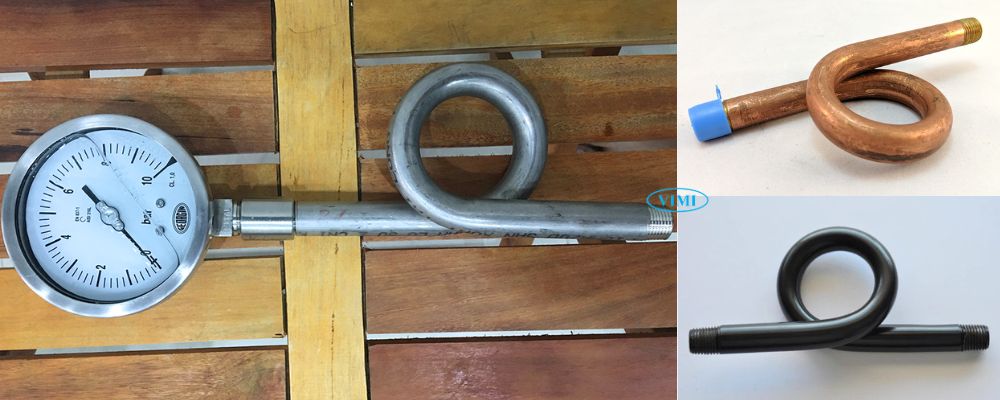

3. Vật liệu ống siphon là gì

Ống syphon thường được chế tạo từ các vật liệu chịu nhiệt và chống ăn mòn cao. Trong đó, ống siphon inox là lựa chọn phổ biến và ưu việt nhất hiện nay.

• Ống siphon inox thường được làm từ mác inox 304 hoặc 316, có khả năng chịu nhiệt tốt, tản nhiệt hiệu quả, đồng thời có khả năng chống gỉ và chống ăn mòn vượt trội
• Ngoài ống siphon inox, một số loại ống syphon cũng có thể được làm từ thép hoặc đồng, tuy nhiên hai loại vật liệu này thường chỉ phù hợp với môi trường ít ăn mòn hoặc hệ thống có áp suất thấp
• Trong đa số ứng dụng thực tế, ống siphon inox luôn là ưu tiên hàng đầu nhờ độ bền cao và hiệu suất ổn định lâu dài

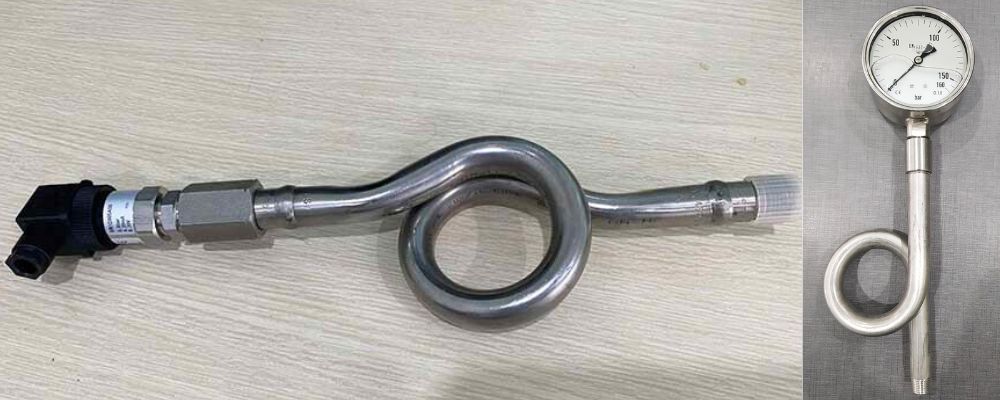

4. Các kiểu ren của ống syphon

Để thuận tiện cho việc lắp đặt và sử dụng, ống siphon được thiết kế với các đầu nối ren trong hoặc ren ngoài (thường sản xuất theo các tiêu chuẩn ren thông dụng), giúp tích hợp nhanh chóng với nhiều loại thiết bị đo áp suất phổ biến trên thị trường.

Dưới đây là một số kích cỡ ren của ống syphon thường gặp:

Lưu ý: Kích thước a và c chỉ mang tính tham khảo, có thể thay đổi theo nhà sản xuất. Ngoài ra, để đáp ứng nhu cầu thực tế, các nhà sản xuất cũng cung cấp nhiều bộ ren với kích thước khác nhau, giá thành hợp lý và dễ tìm trên thị trường. Nhờ đó, người dùng không cần lo lắng về vấn đề kết nối.

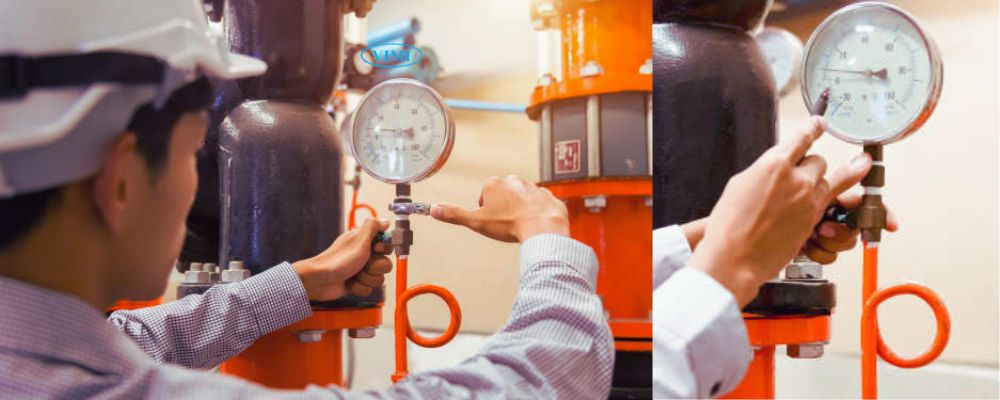

5. Ống siphon inox có thể tản nhiệt tối đa bao nhiêu độ C

Trong sử dụng thực tế, ống siphon inox không có thông số tản nhiệt cố định như một thiết bị làm mát chuyên dụng. Tuy nhiên, nếu được đặt trong điều kiện làm việc tiêu chuẩn (nhiệt độ môi trường 20°C), ống siphon inox có thể giảm nhiệt từ khoảng 300 ~ 400°C xuống dưới 100°C, giúp bảo vệ thiết bị đo áp suất khỏi hư hỏng do quá nhiệt.

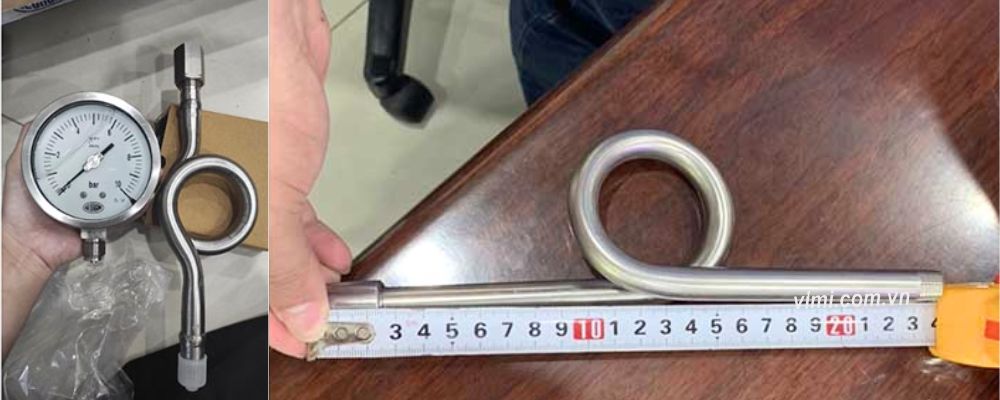

6. Hướng dẫn cách lắp đặt ống syphon

Ống siphon cần được lắp đặt đúng vị trí và đúng chiều để đảm bảo chức năng tản nhiệt. Quy trình lắp đặt đúng kỹ thuật gồm 5 bước đơn giản như sau:

• Bước 1: Xác định vị trí lắp đặt, cần đảm bảo không gian đủ rộng để lắp ống mà không gây cản trở các thiết bị khác
• Bước 2: Gắn đầu ống syphon vào vị trí cần kết nối trên đường ống
• Bước 3: Kết nối thiết bị đo áp suất vào đầu còn lại của ống siphon
• Bước 4: Kiểm tra tính kín ren, có thể sử dụng thêm băng tan, keo ren hoặc giăng kín để đảm bảo độ kín tốt đa
• Bước 5: Hiệu chỉnh và đảm bảo ống không bị cong vênh và lắp đúng chiều, đúng kỹ thuật khi vận hành

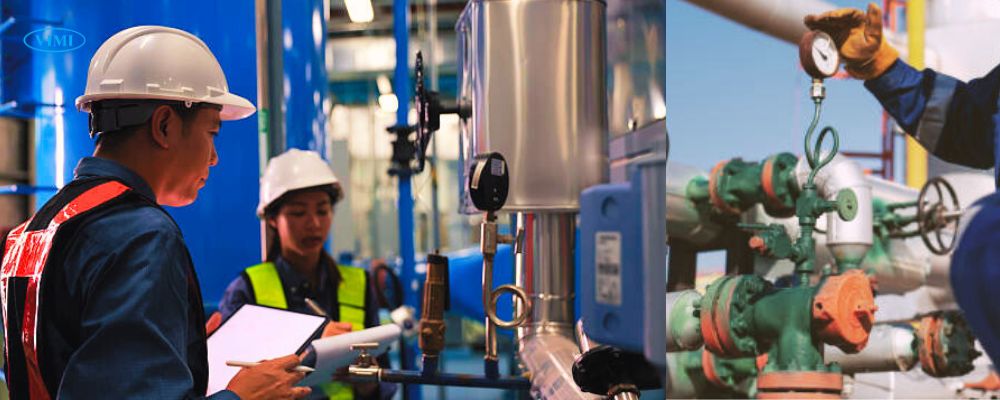

7. Lưu ý khi sử dụng ống siphon

Dưới đây là những lưu ý quan trọng khi sử dụng ống syphon, được đúc kết từ kinh nghiệm thực tế của các kỹ sư trong ngành đo lường và hệ thống hơi áp suất.

• Ống syphon nên được lắp nằm ngang hoặc nghiêng nhẹ. Tránh lắp ngược hoặc dựng đứng sai kỹ thuật, dễ làm giảm hiệu quả ngưng tụ và cách nhiệt
• Đảm bảo sử dụng đúng loại ren (G, NPT, BSP…) tương thích với thiết bị đo, tránh làm rò rỉ và hư hỏng ren khi vặn quá chặt
• Nắm rõ nguyên lý ống siphon và cân nhắc lựa chọn ống siphon inox dựa trên độ bền hoặc mức độ ăn mòn của môi trường làm việc
• Với môi chất quá nóng, nên thực hiện các bước tản nhiệt sao cho phù hợp
• Theo dõi tình trạng siphon thường xuyên để phát hiện sớm các dấu hiệu rò rỉ, tắc nghẽn hoặc ăn mòn, từ đó xử lý kịp thời
