PT là ren gì

PT là ký hiệu quen thuộc trên van, đầu nối và măng sông ren, nhưng PT là ren gì thì không phải ai cũng trả lời đúng. Bài viết dưới đây sẽ giúp làm rõ bản chất, đặc điểm và cách nhận biết loại ren này trong thực tế.

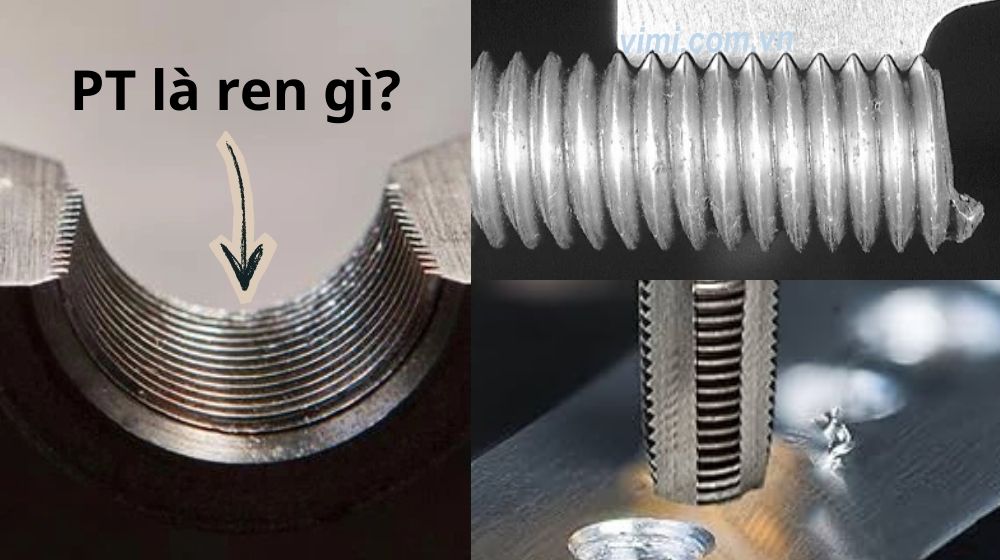

1. PT là ren gì? PT thread là gì

Để hiểu PT là ren gì, trước hết cần hiểu PT là viết tắt của Pipe Thread (trong nhiều tài liệu kỹ thuật còn gọi là Pipe Taper hoặc Taper Pipe Thread). Về bản chất, khi đặt câu hỏi PT là ren gì, có thể hiểu đây là tiêu chuẩn ren được thiết kế dạng côn, cho phép tự làm kín khi siết chặt, không cần mặt bích hay gioăng riêng biệt. Nhờ đặc điểm này, ren PT thường xuất hiện trong các hệ thống nước, khí nén và thủy lực làm việc ở áp suất thấp đến trung bình

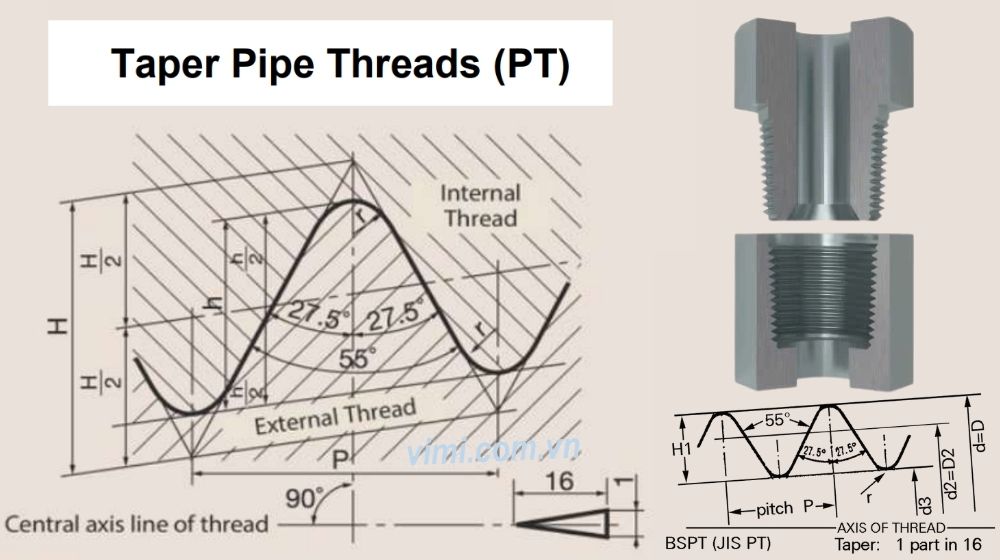

2. Đặc điểm của PT là ren gì

Ren PT được thiết kế để đảm bảo độ kín cao khi lắp ghép trong các hệ thống đường ống, những đặc điểm kỹ thuật chính của ren PT là ren gì gồm:

• Kiểu ren: Ren có dạng côn, đường kính thu nhỏ dần về phía đầu ren
• Góc ren: 55° thuộc dạng Whitworth
• Tỉ lệ côn: 1:16
• Nguồn gốc : Ren PT phát triển dựa trên hệ ren Anh (BSPT) nhưng được làm tinh xảo hơn, rất phổ biến ở Nhật Bản và khu vực châu Á
• Cơ chế làm kín: Làm kín tại mặt ren khi siết, thường kết hợp băng tan hoặc keo ren

3. Ký hiệu thường gặp của PT thread là gì

Trong tiêu chuẩn và các tài liệu giải thích ren PT là ren gì, các ký hiệu ren PT không phải chỉ có nhãn chữ “PT” duy nhất mà khi đi vào tiêu chuẩn kỹ thuật và tài liệu quốc tế, ren PT còn được biểu diễn bằng các ký hiệu sau:

• R là ký hiệu ren ngoài (ren đực), có dạng côn. Đây là loại ren phổ biến nhất, khi lắp với ren trong sẽ tạo độ kín nhờ độ côn của ren
• Rc là ký hiệu ren trong (ren cái), cũng là ren côn. Khi kết hợp với ren ngoài R, mối nối đạt khả năng làm kín trực tiếp tại mặt ren
• Rp là ký hiệu ren trong (ren cái) dạng song song. Mặc dù không có độ côn, ren Rp vẫn được thiết kế để lắp với ren ngoài côn R, và độ kín được tạo ra nhờ sự ép chặt của ren ngoài côn cùng với vật liệu làm kín như băng tan hoặc keo ren

4. Cấu tạo và bảng kích thước ren PT

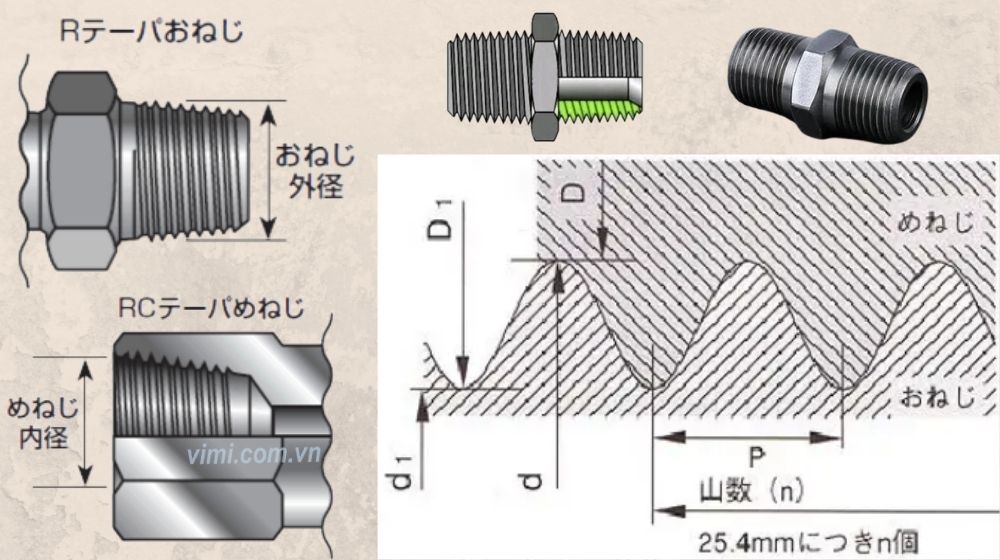

Hình ảnh minh họa dưới đây thể hiện cấu tạo và kích thước cơ bản của ren PT và cho biết thêm về PT là ren gì, bao gồm cả ren ngoài R và ren trong Rc, cùng mặt cắt biên dạng ren

• Phần bên trái thể hiện ren ngoài R, với đặc điểm đường kính ren ngoài giảm dần theo chiều dọc trục, đúng theo độ côn 1:16
• Kích thước được xác định bằng đường kính ngoài của ren (d), là cơ sở để lựa chọn phụ kiện và kiểm tra khả năng lắp ghép
• Ngay phía dưới là ren trong Rc, cũng là ren côn, trong đó kích thước quan trọng là đường kính trong của ren (d1) và đường kính miệng ren (d)

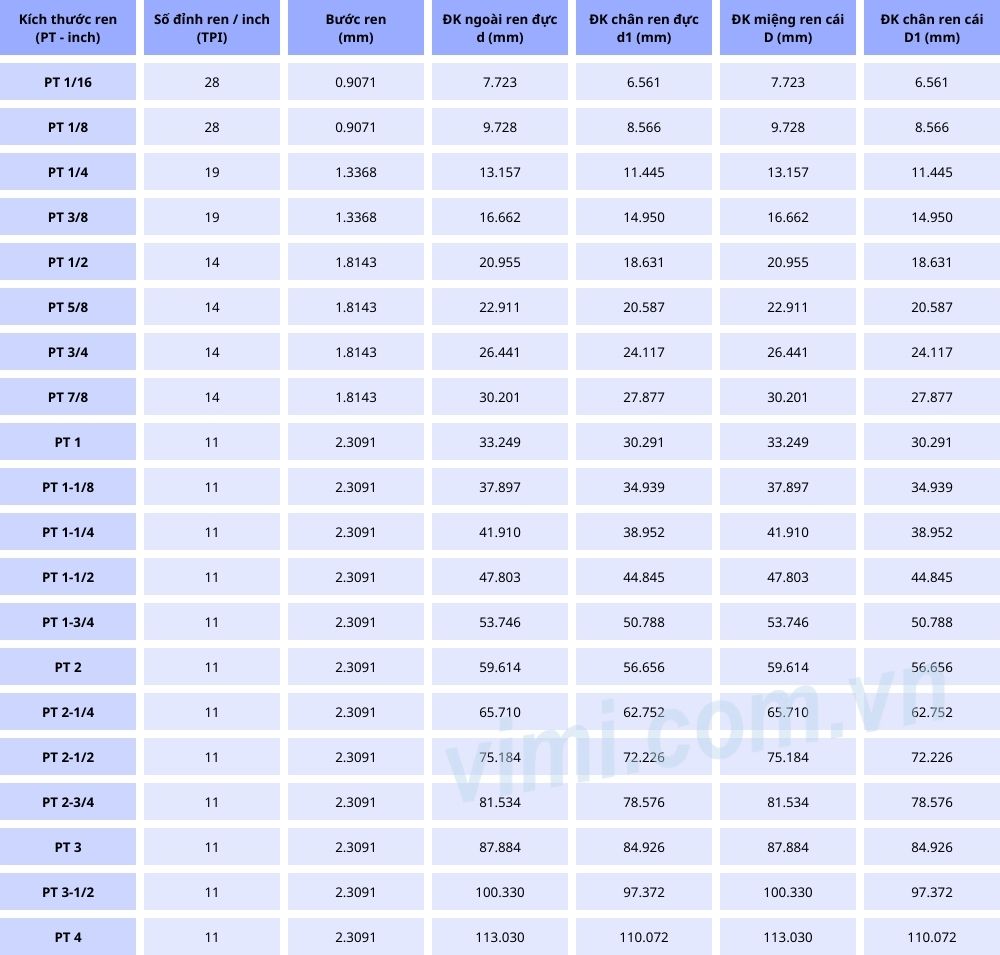

Bảng kích thước ren PT cung cấp thông số kỹ thuật cho kích thước theo ống từ PT 1/16 ~ PT 4 (inch) bao gồm số ren trên mỗi inch, bước ren, đường kính ren ngoài và ren trong:

Ghi chú kỹ thuật:

• TPI (Threads Per Inch): số vòng ren trên 1 inch chiều dài ren
• Bước ren: khoảng cách giữa hai đỉnh ren liên tiếp
• Kích thước ren PT không phản ánh đường kính thực của ống, mà là kích thước danh nghĩa theo tiêu chuẩn

5. Ứng dụng của PT thread là gì trong công nghiệp

Trong thực tế ứng dụng công nghiệp, hiểu đúng PT là ren gì đặc biệt quan trọng đối với các hệ thống nước, khí nén và thủy lực áp suất thấp đến trung bình. Ren PT thường được ưu tiên sử dụng vì kết cấu đơn giản, dễ thi công và đảm bảo độ kín ổn định trong quá trình vận hành:

• Trong hệ thống cấp thoát nước công nghiệp và dân dụng: Ren PT thường xuất hiện trên các loại van, co, tê, măng sông ren, đầu nối thiết bị
• Trong hệ thống khí nén: Ren PT được dùng phổ biến cho các đường ống dẫn khí, cổng kết nối máy nén, bộ lọc, van điều áp và xi lanh khí
• Trong ngành thủy lực áp suất thấp đến trung bình: Ren PT được áp dụng cho các đường ống dầu, nước làm mát, hệ thống bôi trơn
• Ren PT cũng được dùng nhiều trong thiết bị và máy móc có xuất xứ Nhật Bản

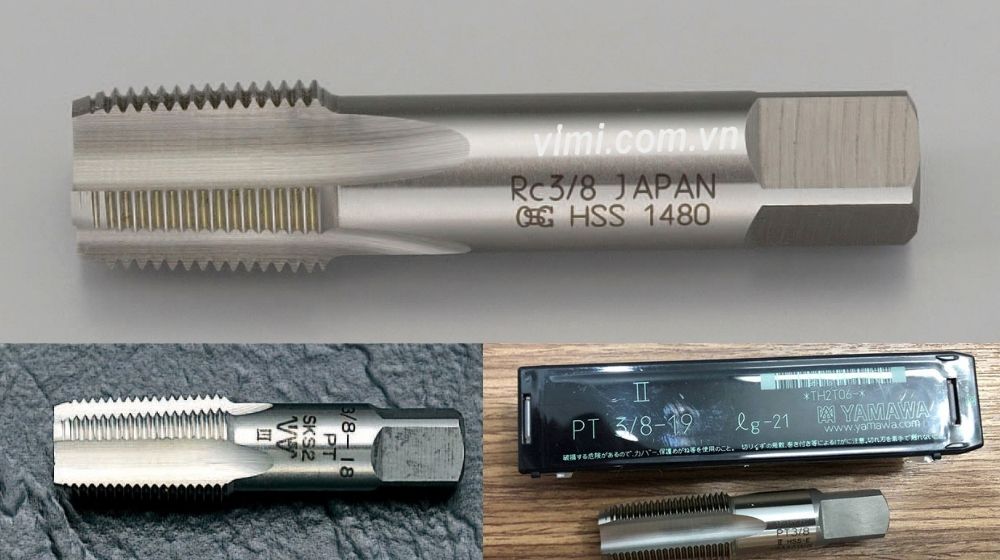

6. Đọc ký hiệu PT là ren gì

Khi đọc ký hiệu ren PT trên thiết bị hoặc sản phẩm, người dùng thừng bắt gặp các ký hiệu như 1/2PT-14 hoặc 1/4PT-19. Đề hiểu chính xác các ký hiệu này cần biết hai thông tin chính và kích thước danh nghĩa và số đỉnh ren trên 1 inch

Ví dụ A: 1 2 PT là gì? Ký hiệu 1/2PT cho biết:

• 1/2 là kích thước danh nghĩa của ren PT
• Nếu ghi đầy đủ 1/2PT-14, con số 14 thể hiện số đỉnh ren trên 1 inch chiều dài ren, hay còn gọi là 14 TPI
• Điều này có nghĩa là trên đoạn ren dài 25,4 mm sẽ có 14 vòng ren

Ví dụ B: 1 4 PT là gì? Ký hiệu 1/4PT cho biết:

• Tương tự, 1/4PT là ren PT ống côn kích thước danh nghĩa 1/4 inch
• Khi ghi 1/4PT-19, con số 19 là viết tắt của 19 TPI ,biểu thị 19 đỉnh ren trên 1 inch

Như vậy, khi gặp các câu hỏi như “1 2 PT là gì” hay “1 4 PT là gì”, có thể hiểu đơn giản đó là ren ống côn PT kích thước 1/2 inch hoặc 1/4 inch, trong đó con số phía sau (14, 19…) cho biết mật độ ren – số vòng ren trên 1 inch, yếu tố quan trọng để chọn đúng phụ kiện và hiểu đúng PT là ren gì

7. Kết luận

Qua các nội dung phân tích trên, có thể thấy việc hiểu rõ PT là ren gì đóng vai trò quan trọng trong quá trình thiết kế, thi công và lựa chọn vật tư cho hệ thống đường ống. Từ đặc điểm kỹ thuật, ký hiệu, bảng kích thước cho đến ứng dụng thực tế, ren PT được sử dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén và thủy lực áp suất thấp đến trung bình, đặc biệt phổ biến trên các thiết bị và phụ kiện có xuất xứ Nhật Bản.
