Kết nối van cổng với ống

Kết nối van cổng với ống, cũng giống như kết nối 1 loại van khác với ống hay kết nối phụ kiện với ống. Do còn phụ thuộc vào các kiểu kết nối của đường ống với kiểu kết nối của thiết bị cho nên ta có rất nhiều phương pháp kết nối khác nhau. Sau đây Vimi chúng tôi xin chia sẻ bài viết về các phương pháp kết nối van cổng với ống để giúp mọi người có cách nhìn đa chiều hơn về các phương pháp kết nối này.

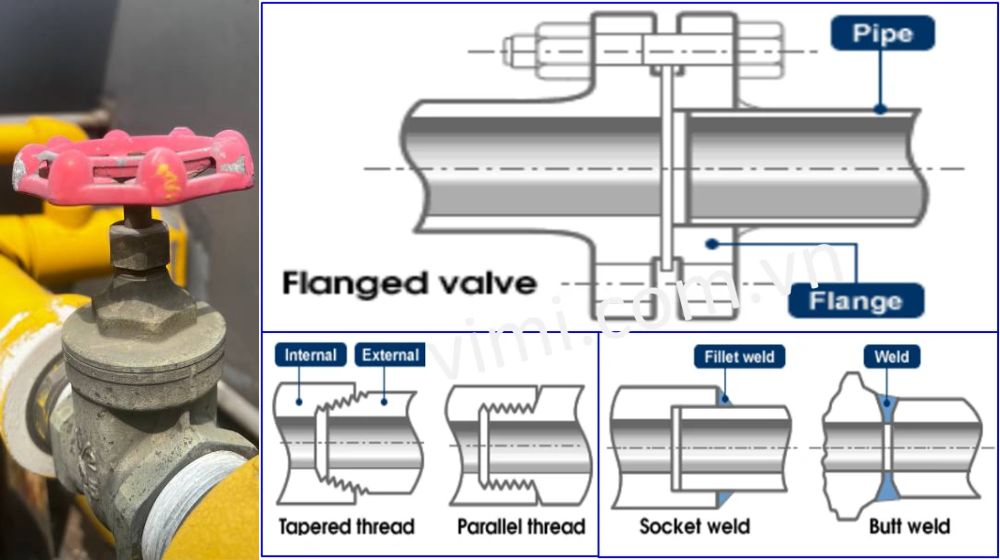

Các phương pháp kết nối van với ống

Thông thường thì van công nghiệp được kết nối với ống bằng các phương pháp chủ yếu là kết nối bằng ren, bằng mối hàn ( keo dán đối với van và ống nhựa ) và kết nối bằng mặt bích.

Kết nối bằng ren

Với phương pháp này thì ren chủ yếu dùng trong kết nối với ống là ren thẳng hay ren côn.

Kết nối bằng hàn

Đây là phương pháp kết nối giữa ống với van kim loại bằng cách hàn điểm. Tương đương với việc kết nối ống và van nhựa, thì thay vì hàn chúng ta dùng keo để thay thế.

Kết nối bằng mặt bích

Phương pháp kết nối này được đa số mọi người sử dụng, đặc biệt là đối với các van vật liệu kim loại, cho nên đây là loại khá được phổ biến.

Phương pháp kết nối van với ống

Các phương pháp kết nối van cổng với ống

Van cổng ( van cửa ) là loại van rất được thông dụng vì thế nó có rất nhiều loại kích cỡ khác nhau. Các bạn có thể sử dụng van cổng cho kích từ DN15 tới DN5000, hay cũng có thể là lớn hơn nữa. Cũng giống với các loại van khác, van cổng cũng có các kiểu kết nối tương tự.

Phân loại van cổng dựa vào kiểu kết nối

Van cổng kết nối ren

Loại kết nối này thông thường được sử dụng cho các loại van có kích thước nhỏ ( chỉ từ DN100 trở lại ). Loại này cũng có nhiều loại vật liệu khác nhau như: đồng, inox, nhựa…..

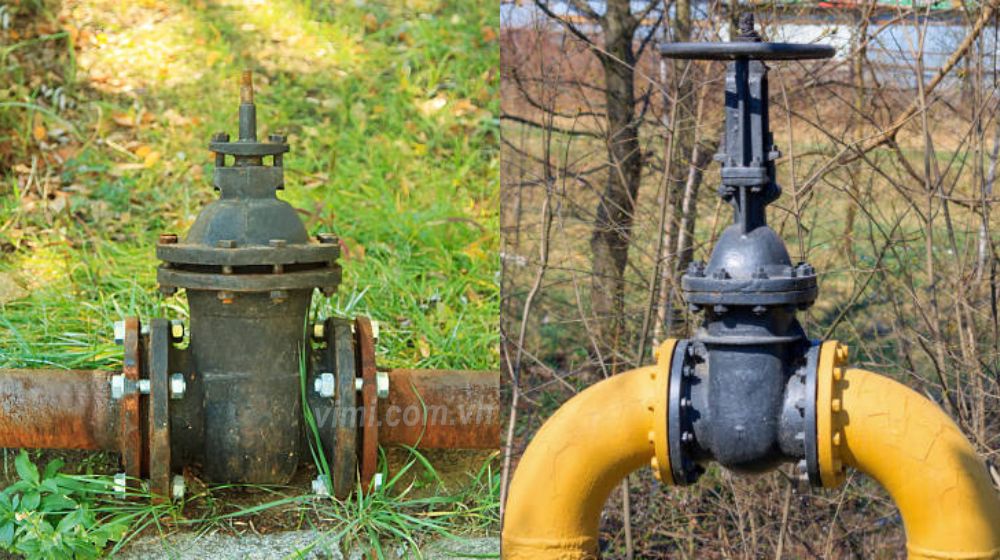

Van cổng kết nối với hai mặt bích

Kiểu kết nối này thường được sử dụng cho những van có kích cỡ đường ống lớn. Tuy nhiên, ngày nay người ta thường sử dụng nó từ kích cỡ từ DN40 trở lên.

Van cổng kết nối hàn

Van cổng kết nối hàn được sử dụng cho những môi trường chịu áp lực lớn. Van cổng kết nối hàn thường được làm cho vật liệu thép, inox.

Ưu nhược điểm của các phương pháp kết nối van cổng

Tuỳ theo mỗi phương pháp kết nối khác nhau thì sẽ có những ưu và nhược điểm khác nhau. Các phương pháp kết nối này sẽ bổ trợ cho nhau và phù hợp với các trường hợp khác nhau.

Kết nối bằng mặt bích

Lắp đặt dễ dàng, bảo dưỡng thay thế đơn giản.

Chịu được áp suất lớn tới PN16, PN25 ( tương đương 10K, 16K )

Kiểu kết nối này cần ít mô-men xoắn hơn so với những gì kết nối đầu ren yêu cầu.

Δ Van đòi hỏi mức độ chính xác trong lắp đặt là cao nhất.

Δ Giá thành van cao nhất trong các kiểu kết nối của van.

Δ Van có tính lắp lẫn, tuy nhiên chỉ giới hạn ở một số kích thước nhất định.

➋ Kết nối bằng ren

Thường được dử dụng trong môi trường có áp lực thấp và trung bình.

Có giá cả phải chăng.

Lắp ráp nhanh chóng, dễ dàng do kích thước van giới hạn đến DN100.

 Kết nối bằng hàn

Kiểu kết nối này cho độ kín khiết tuyệt đối, khi mối hàn đã được test áp lực.

Chịu được áp lực cao, bằng áp lực giới hạn của đường ống

Kiểu kết nối này phù hợp với hệ thống dẫn lưu chất có nhiệt độ cao

Chỉ bảo dưỡng các bộ phận của van mà không kết nối trực tiếp với ống.

Δ Không thể tháo rời van khỏi đường ống để bảo dưỡng.

Δ Khi thay thế van, bắt buộc phải cắt đoạn ống và thay thế bằng đoạn ống khác.
