Nguyên lý hoạt động của van điện từ

Nguyên lý hoạt động của van điện từ là nền tảng quyết định cách van đóng mở, phản ứng với tín hiệu điện và làm việc ổn định trong từng điều kiện áp suất khác nhau. Khi hiểu đúng nguyên lý này, người sử dụng sẽ dễ hình dung mối liên hệ giữa điện áp, lực từ và cơ cấu bên trong van, từ đó tránh những sai sót thường gặp trong quá trình lựa chọn, lắp đặt và vận hành hệ thống đường ống.

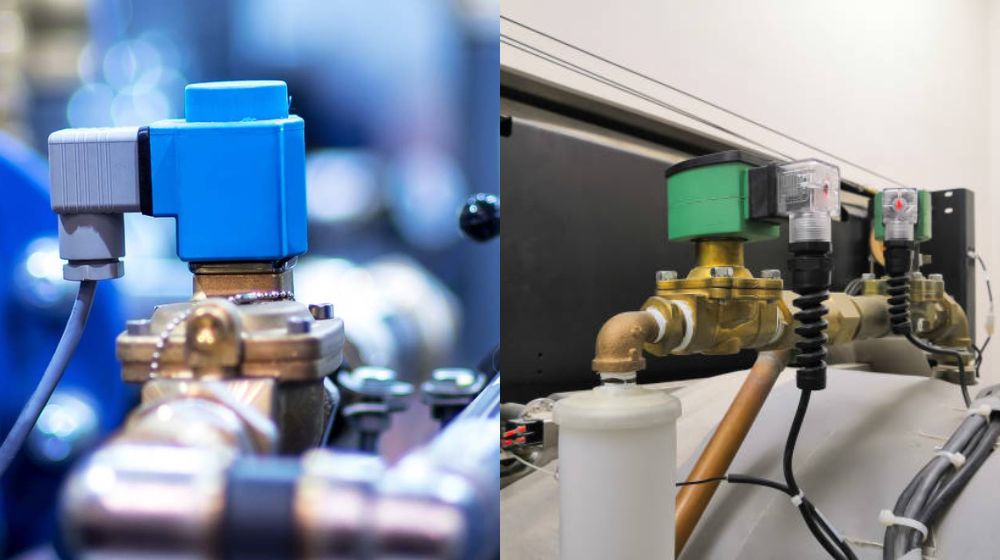

1. Tại sao cần biết nguyên lý hoạt động của van điện từ

Hiểu rõ nguyên lý hoạt động của van điện từ mang lại nhiều lợi ích thiết thực trong quá trình lựa chọn, lắp đặt và vận hành hệ thống. Cụ thể:

• Chọn đúng loại van điện từ: Phân biệt chính xác van thường mở, thường đóng, điện áp AC/DC, yêu cầu áp suất tối thiểu,…
• Lắp đặt đúng kỹ thuật: Tránh lắp sai chiều dòng chảy, sai vị trí làm van không mở hoặc hoạt động kém ổn định
• Dễ dàng chẩn đoán sự cố: Nhanh chóng xác định nguyên nhân van không hút, mở chậm, kẹt lõi hoặc rò rỉ
• Tối ưu hiệu suất vận hành: Giúp van đóng mở đúng thời điểm, giảm tiêu hao điện và hạn chế quá nhiệt cuộn coil
• Đảm bảo an toàn hệ thống: Đặc biệt quan trọng với môi chất nước nóng, khí nén, hơi hoặc hóa chất
• Kéo dài tuổi thọ van: Sử dụng đúng nguyên lý giúp giảm mài mòn và hạn chế hư hỏng sớm

2. Chi tiết về nguyên lý hoạt động van điện từ

Nguyên lý hoạt động của van điện từ dựa trên lực điện từ sinh ra khi cuộn coil được cấp điện. Lực này tác động trực tiếp hoặc gián tiếp lên lõi van, làm thay đổi trạng thái đóng – mở để cho phép hoặc ngăn dòng lưu chất đi qua

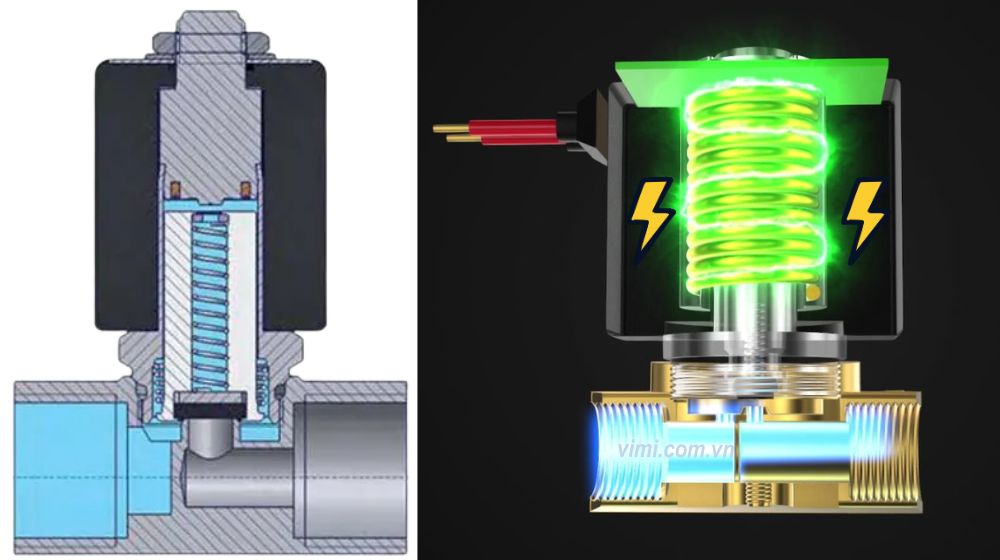

2.1 Nguyên lý van điện từ thường đóng

Với van điện từ thường đóng, trạng thái mặc định là đóng khi không cấp điện:

• Khi chưa cấp điện, lò xo ép lõi van hoặc màng van xuống, dòng lưu chất bị chặn hoàn toàn
• Khi cấp điện cho cuộn coil, từ trường sinh ra hút lõi van lên, mở cửa van cho lưu chất đi qua
• Khi ngắt điện, lực từ mất đi, lò xo đẩy lõi van trở về vị trí ban đầu và van đóng lại

Nguyên lý hoạt động của van điện từ loại thường đóng được sử dụng phổ biến vì an toàn, đặc biệt trong các hệ thống cần tự động đóng khi mất điện

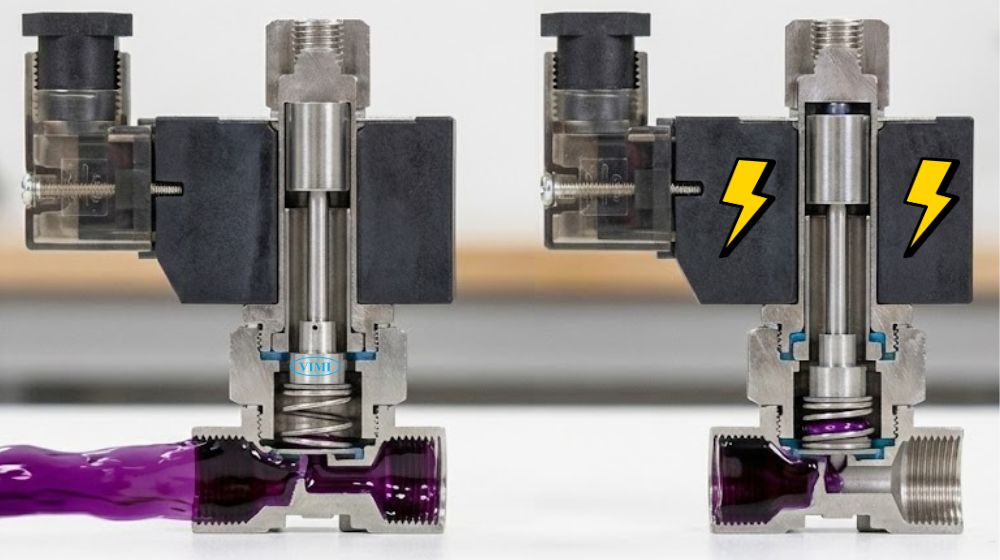

2.2 Nguyên lý hoạt động của van điện từ thường mở

Van điện từ thường mở có nguyên lý ngược lại với loại thường đóng:

• Khi không cấp điện, van ở trạng thái mở, lưu chất chảy tự do qua van
• Khi cấp điện, lực điện từ hút lõi van xuống (hoặc ép màng van), làm van đóng lại và ngăn dòng chảy
• Khi ngắt điện, van trở về trạng thái mở ban đầu

Loại van này phù hợp cho các hệ thống cần duy trì dòng chảy liên tục, chỉ đóng van khi có tín hiệu điện

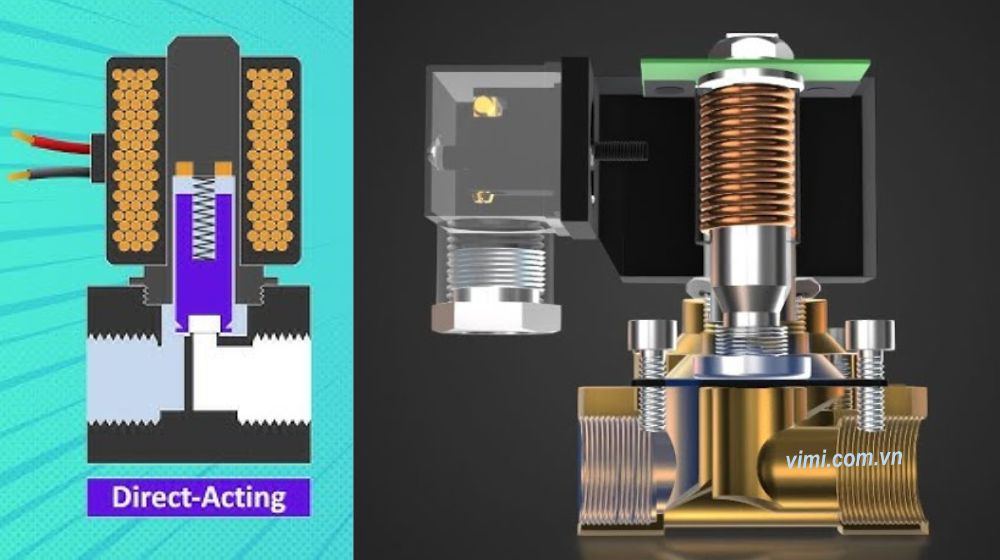

2.3 Nguyên lý van điện từ tác động trực tiếp

Nguyên lý hoạt động của van điện từ tác động trực tiếp hoạt động không phụ thuộc vào áp suất của lưu chất:

• Cuộn coil khi có điện sẽ tác động trực tiếp lên lõi van, mở hoặc đóng cửa van ngay lập tức
• Van có thể làm việc ngay cả khi áp suất đầu vào bằng 0
• Kết cấu đơn giản, phản hồi nhanh nhưng giới hạn kích thước và lưu lượng

Nguyên lý hoạt động van điện từ loại trực tiếp thường được áp dụng cho các van kích thước nhỏ, hệ thống áp thấp

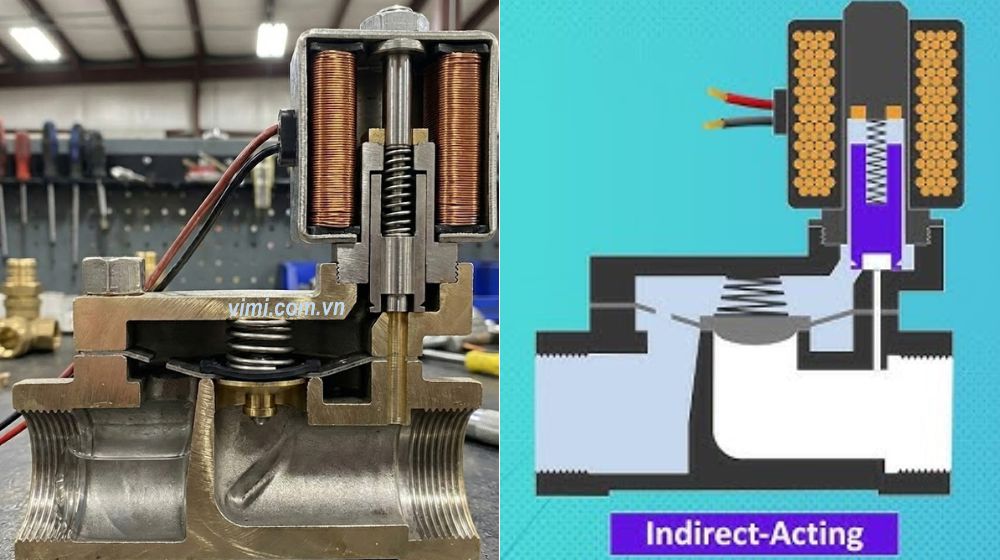

2.4 Nguyên lý làm việc của van điện từ gián tiếp

Nguyên lý hoạt động van điện từ loại gián tiếp sử dụng áp suất của lưu chất hỗ trợ quá trình đóng/mở:

• Khi cấp điện, coil chỉ mở một lỗ pilot nhỏ, tạo sự chênh lệch áp suất giữa hai phía màng van
• Nhờ chênh áp này, màng van được nâng lên, cho phép lưu chất đi qua cửa chính
• Khi ngắt điện, lỗ pilot đóng lại, áp suất cân bằng và van trở về trạng thái ban đầu

Nguyên lý hoạt động của van điện từ gián tiếp cho phép lưu lượng lớn, kích thước van to, nhưng yêu cầu áp suất tối thiểu để hoạt động ổn định

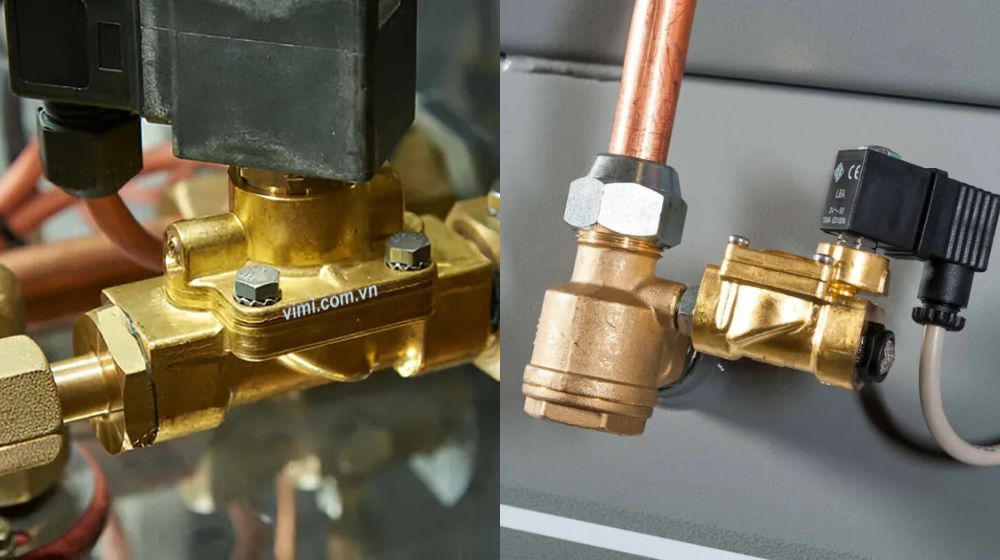

3. Nguyên lý van điện từ có phụ thuộc vào loại điện áp không

Về bản chất, nguyên lý hoạt động của van điện từ không thay đổi theo loại điện áp. Dù sử dụng điện AC hay DC, van vẫn hoạt động dựa trên cơ chế: Cuộn coil được cấp điện → sinh ra từ trường → tác động lên lõi van hoặc màng van để đóng/mở dòng chảy. Tuy nhiên, đặc tính làm việc và cách thiết kế coil lại phụ thuộc rất nhiều vào loại điện áp sử dụng

• Van điện từ 220V:
  • Từ trường biến thiên liên tục theo chu kỳ điện áp
  • Lực hút ban đầu mạnh, giúp van mở nhanh
  • Có thể phát ra tiếng ồn khi hoạt động
  • Phù hợp với các hệ thống công nghiệp, nguồn điện ổn định

• Van điện từ 24V:
  • Từ trường ổn định, lực hút đều và êm
  • Hoạt động yên tĩnh, ít rung
  • Thường dùng cho hệ thống điều khiển tự động, pin, năng lượng mặt trời
  • Giá coil thường cao hơn so với AC

Tóm lại, nguyên lý hoạt động van điện từ không phụ thuộc vào điện áp AC hay DC, nhưng hiệu suất, độ ồn, độ ổn định và ứng dụng thực tế của van lại chịu ảnh hưởng trực tiếp từ loại điện áp được sử dụng

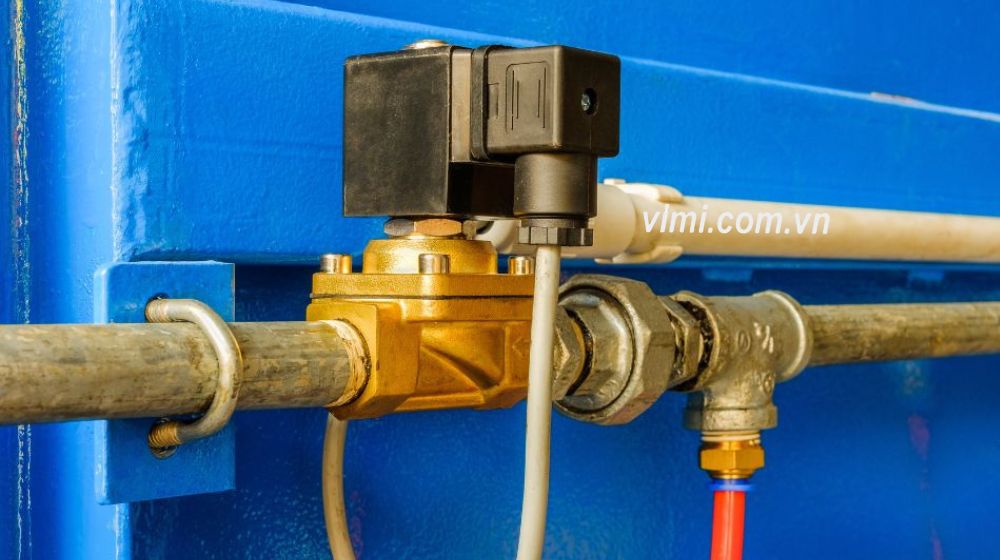

4. Rủi ro trong vận hành khi không hiểu nguyên lý van điện từ

Việc không nắm rõ nguyên lý hoạt động van điện từ có thể dẫn đến nhiều rủi ro trong quá trình vận hành, ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và chi phí của hệ thống. Cụ thể:

• Khi không hiểu nguyên lý hoạt động của van điện từ, van có thể đóng mở sai thời điểm so với tín hiệu điều khiển, làm dòng chảy bị gián đoạn
• Áp dụng sai nguyên lý van điện từ tác động trực tiếp hoặc gián tiếp dễ dẫn đến kẹt lõi, kẹt màng trong quá trình vận hành
• Van không đạt lưu lượng thiết kế do vận hành không đúng nguyên lý hoạt động van điện từ, nhưng lỗi này thường khó nhận biết ngay
• Hệ thống phát sinh rung, ồn và dao động áp suất vì van làm việc lệch nguyên lý van điện từ ban đầu
• Tuổi thọ cuộn coil và cơ cấu cơ khí giảm nhanh khi van liên tục vận hành sai nguyên lý làm việc của van điện từ
• Việc kiểm tra, bảo trì và xử lý sự cố trở nên khó khăn hơn khi người vận hành không hiểu rõ nguyên lý hoạt động của van điện từ
