Bản vẽ van cổng

Bản vẽ van cổng là gì? Bạn đang cần hiểu về cấu trúc bản vẽ van cổng nói riêng, hay các loại van khác nói chung. Cách đọc bản vẽ van, cũng như những thông số quan trọng trong bản vẽ van cổng. Trong bài viết này, chúng tôi chia sẻ những kiến thức bổ ích liên quan tới bản vẽ van cổng, để quý độc giả và người sử dụng tham khảo

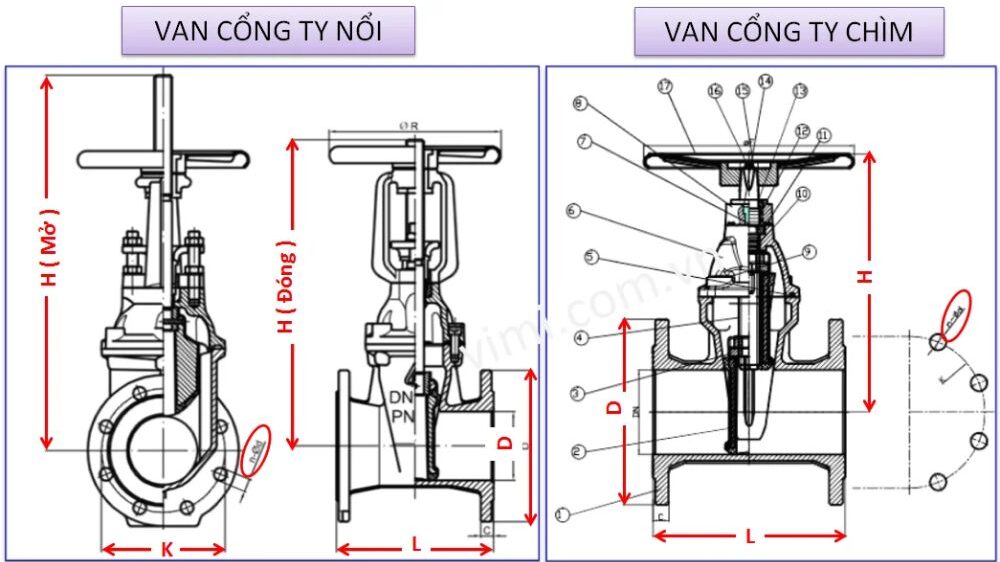

1. Bản vẽ van cổng là gì

Khi tìm hiểu về van cổng ty nổi và van cổng ty chìm, chúng ta đã thấy được sự khác nhau của 2 loại van này. Bản vẽ van là bản vẽ thể hiện đầy đủ hình dáng và kích thước cơ bản của van, bản vẽ giúp cho người thiết kế, cũng như công lắp đặt được chính xác hơn. Van kiểu ty chìm có kích thước chiều cao không thay đổi trong suốt quá trình vận hành, còn ty nổi có chiều cao thay đổi khi van ở trạng thái đóng và mở van

2. Cấu trúc của 1 bản vẽ van cổng là gì

Tùy từng nhà sản xuất mà họ đưa ra cấu trúc bản vẽ và thông số cho van cổng khác nhau. Thông thường với những van cổng kích thước nhỏ (thường là van cổng lắp ren), thân van được đúc toàn bộ, kết nối kiểu ren hoặc hàn, khi đó kích thước chỉ gồm chiều cao, chiều dài van và đường kính lắp ghép.

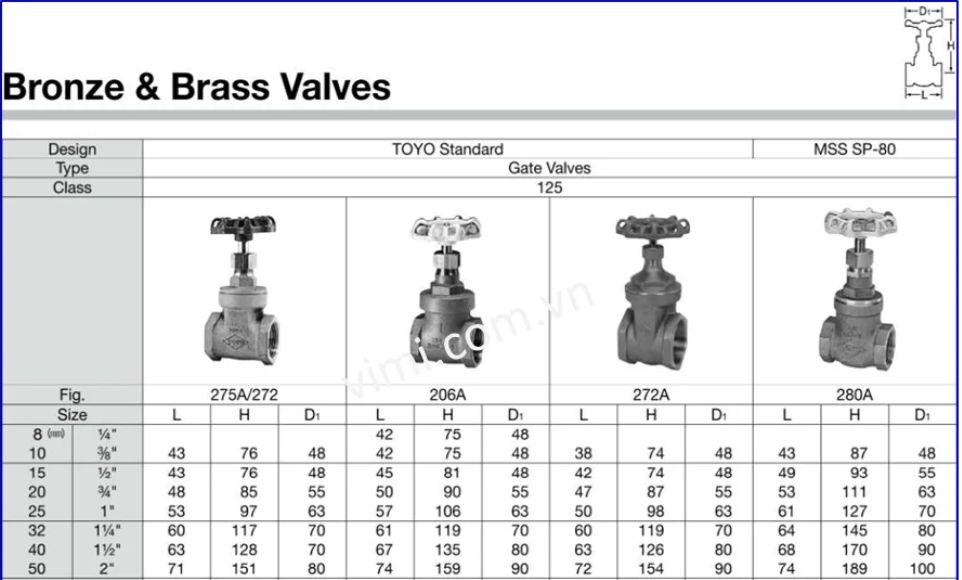

2.1 Kích thước bao ngoài trong bản vẽ van cổng

• Chiều cao H: Chiều cao của van, tính từ đường tâm ống – được tính là chiều cao tối đa
• Chiều dài L: Chiều dài van, hay còn gọi là chiều dày van
• Đường kính D: Kích thước tay vặn

2.2 Kích thước bản vẽ van cổng chi tiết

Đối với các van kích thước lớn như van cổng mặt bích, thân van được ghép với nắp van và các nhà sản xuất thường cung cấp bản vẽ chi tiết, thể hiện các kết nối, thể hiện các chi tiết của van.

Các đọc bản vẽ van cổng chi tiết như sau:

• Chiều cao H: Chiều cao của van, tính từ đường tâm ống – Với bản vẽ ty nổi, sẽ thể hiện kích thước khi đóng và khi mở. Mục đích là để các đơn vị thiết kế, tính không gian cần thiết khi đóng mở, tránh va chạm với vật khác
• Chiều dài L: Chiều dài van, hay còn gọi là chiều dày van. Trường hợp này cũng là khoảng cách giữa 2 mặt bích.
• Đường kính vô lăng ΦF: Đường kính vô lăng
• Đường kính tâm lỗ K: Đường kính đường tâm bu lông
• Số lượng bu lông N –  Đường kính bu lông ΦD: Là số lượng lỗ bu lông và đường kính lỗ bu lông

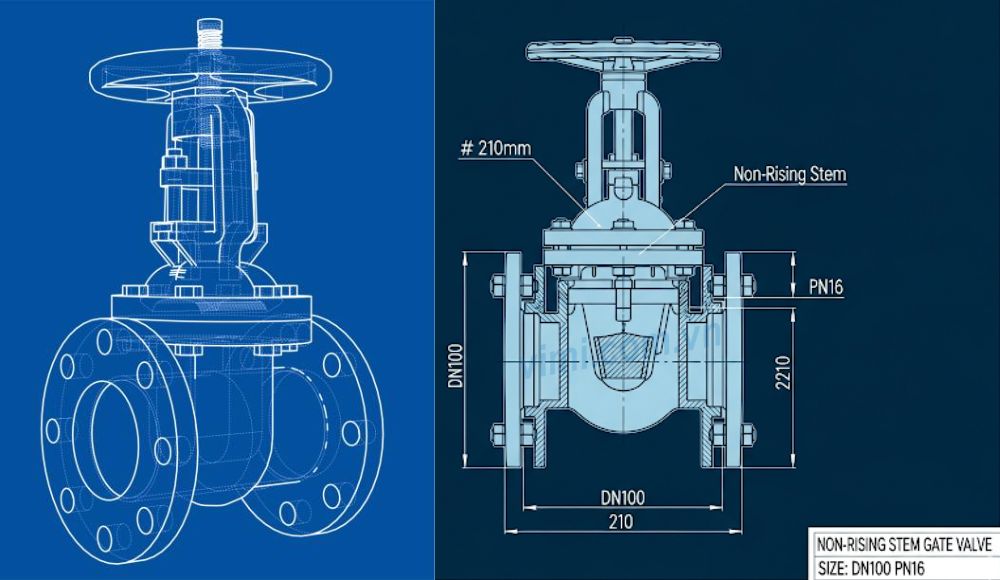

3. Các thông số quan trọng trong bản vẽ van cổng

Khi tìm hiểu về bản vẽ van cổng là gì, chúng ta đã biết về các loại kích thước cơ bản của loại van này. Dưới đây là một số thông số quan trọng được chúng tôi liệt kê ra để độc giả tham khảo thêm:

3.1 Đường kính đường tâm bu lông (Kết nối bích)

Đây là kích thước thể hiện vị trí tâm lỗ bu lông trên mặt bích. Thông số trong bản vẽ phải trùng khớp với mặt bích đối ứng để đảm bảo khả năng lắp ghép chính xác. Khi bản vẽ van cổng và bản vẽ mặt bích cùng tiêu chuẩn, kích thước này sẽ đồng nhất.

3.2 Số lỗ bu lông và đường kính lỗ (Kết nối bích)

Trong bản vẽ van cổng, số lượng lỗ bu lông và đường kính lỗ thay đổi theo kích cỡ sản phẩm. Một số nhà sản xuất thường thiết kế lỗ mặt bích trên thân van sao cho tương thích với nhiều tiêu chuẩn khác nhau. Do đó, cần đối chiếu kỹ bản vẽ trước khi lựa chọn để đảm bảo sự phù hợp với hệ thống mặt bích.

3.3 Chiều dài van

Chiều dài được thể hiện trong bản vẽ ảnh hưởng trực tiếp đến độ dài đoạn ống nối. Trường hợp hệ thống ống được lắp đặt trước, thông số này trở nên đặc biệt quan trọng.

3.4 Chiều cao van

Thông số chiều cao trong bản vẽ van cổng giúp xác định khoảng không gian cần thiết cho việc lắp đặt và thao tác vận hành. Đây là cơ sở để kỹ sư bố trí thiết bị hợp lý, tránh thiếu hụt không gian.

3.5 Đường kính vô lăng

Khi thiết kế hoặc lắp đặt, bản vẽ thường thể hiện rõ đường kính vô lăng. Để thao tác thuận tiện, nên cộng thêm khoảng 200mm không gian thao tác xung quanh vô lăng.

3.6 Loại ren và bước ren

Việc lựa chọn sai bước ren và loại ren, sẽ khiến van không lắp được với đường ống. Ren trong của van, cần đảm bảo lắp ghép được với ren ngoài của ống hoặc phụ kiện. Theo bản vẽ van cổng, ren có nhiều loại (ren ống, ren côn, ren tròn hoặc ren thang..), hãy lưu ý khi chọn mua

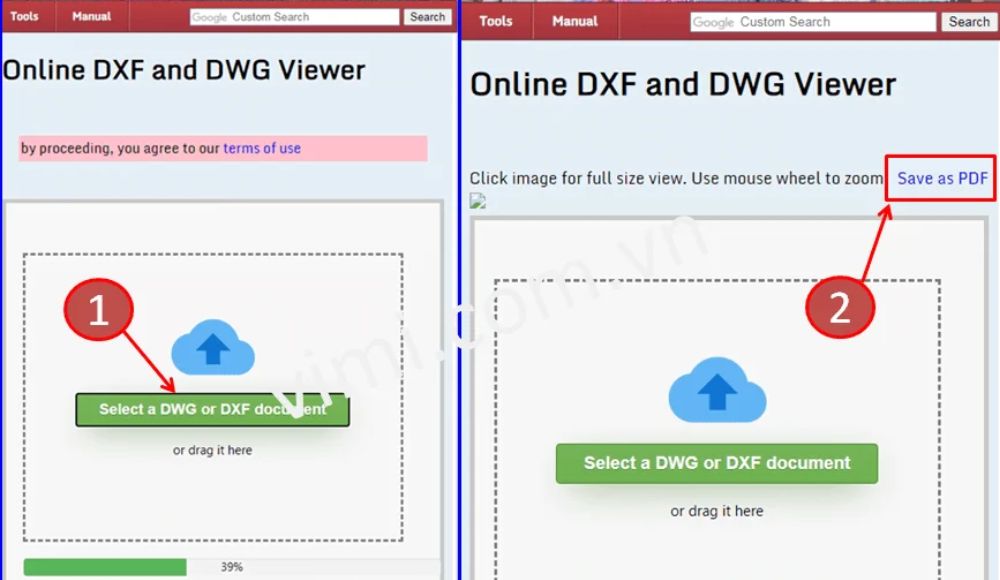

4. Chuyển đổi bản vẽ van cổng từ Autocad sang PDF

Trong nhiều trường hợp, kỹ sư thiết kế sở hữu file bản vẽ Autocad nhưng khách hàng lại không sử dụng phần mềm này. Thay vào đó, khách hàng thường yêu cầu bản vẽ ở định dạng PDF để dễ dàng xem và in ấn. Dưới đây là các bước đơn giản giúp chuyển đổi bản vẽ van cổng từ Autocad sang PDF trực tuyến:

• Bước 1: Sau khi truy cập địa trên, chọn “ Select a DWG or DXF document “ rồi chọn file Autocad, có đuôi dạng “ .dwg “ từ máy tính của bạn
• Bước 2:  Đợi chương trình tải file DWG thành công ( 100%), sau đó chọn “ Save as PFD “ để lưu file PDF đã chuyển đổi

Lưu ý: Hãy định dạng file Autocad, chỉ chứa phần bản vẽ cần xuất sang PDF để đọc dễ dàng hơn. Ngoài ra, chúng ta có thể in trực tiếp từ phần mềm Autocad sang PDF
