Ký hiệu van cổng

Ký hiệu của van cổng là gì? Ý nghĩa của từng ký tự trong ký hiệu van cổng ra sao? Thực tế, ký hiệu thể hiện trên bản vẽ kỹ thuật và ký hiệu theo từng kiểu kết nối có điểm gì khác biệt? Trong bài viết này, các kỹ sư của chúng tôi sẽ cùng bạn đi sâu vào tìm hiểu chi tiết

1. Ký hiệu của van cổng là gì

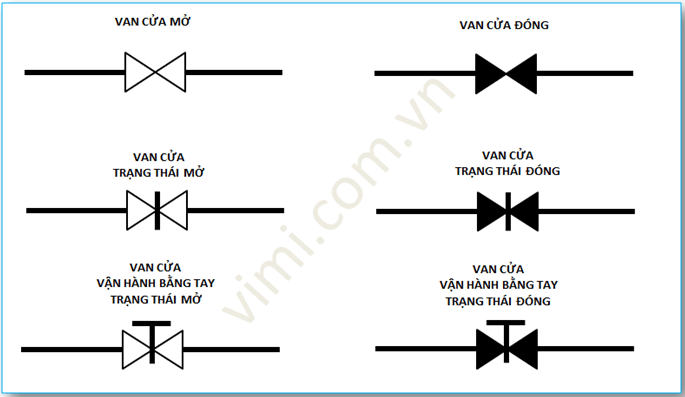

Ký hiệu của van cổng là hình vẽ hoặc ký tự quy ước dùng trong các bản vẽ kỹ thuật và tài liệu thiết kế để biểu thị sự có mặt của van cổng trong hệ thống đường ống. Thay vì phải mô tả bằng lời, ký hiệu giúp người thiết kế, kỹ sư và thợ lắp đặt nhanh chóng nhận diện loại van, vị trí lắp đặt cũng như kiểu kết nối của van.

Bên cạnh đó, ký hiệu của van cổng được thiết kế theo hệ thống ký hiệu của từng quốc gia. Đồng thời, nhờ có ký hiệu van cổng, người vận hành có thể nắm rõ trạng thái của van (thường mở hoặc thường đóng) và phương pháp vận hành (tay quay, điện, khí nén,…)

2. Ký hiệu của van cổng theo chủng loại

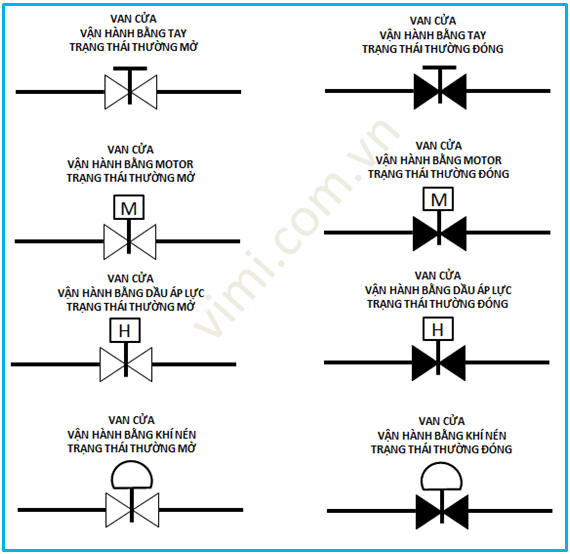

Các loại van cổng được phân chia theo phương pháp vận hành như: Điều khiển bằng tay, bằng điện (motor), bằng khí nén hoặc bằng dầu áp lực. Vì vậy, ký hiệu van cổng cũng thay đổi tùy thuộc vào cách thức vận hành.

Ngoài ra, tùy từng đơn vị thiết kế, chủ đầu tư hoặc tiêu chuẩn của nhà máy mà có thể có sự khác biệt trong cách ký hiệu. Tuy nhiên, dưới đây là những kiểu ký hiệu phổ biến, dễ hiểu và thường được áp dụng:

• Ký hiệu của van cổng tay quay: Thể hiện bằng một gạch ngang, tượng trưng cho tay quay nằm phía trên
• Ký hiệu van cổng điều khiển điện: Biểu diễn bằng hình hộp vuông có gắn chữ M, tượng trưng cho động cơ điện
• Ký hiệu của van cổng điều khiển bằng dầu áp lực: Biểu diễn bằng hình hộp vuông có gắn chữ H, tượng trưng cho động cơ thủy lực
• Ký hiệu van cổng khí nén: Thể hiện bằng nửa hình quả bóng, biểu trưng cho khí nén và phương pháp vận hành bằng khí

3. Ký hiệu van cổng theo kiểu kết nối

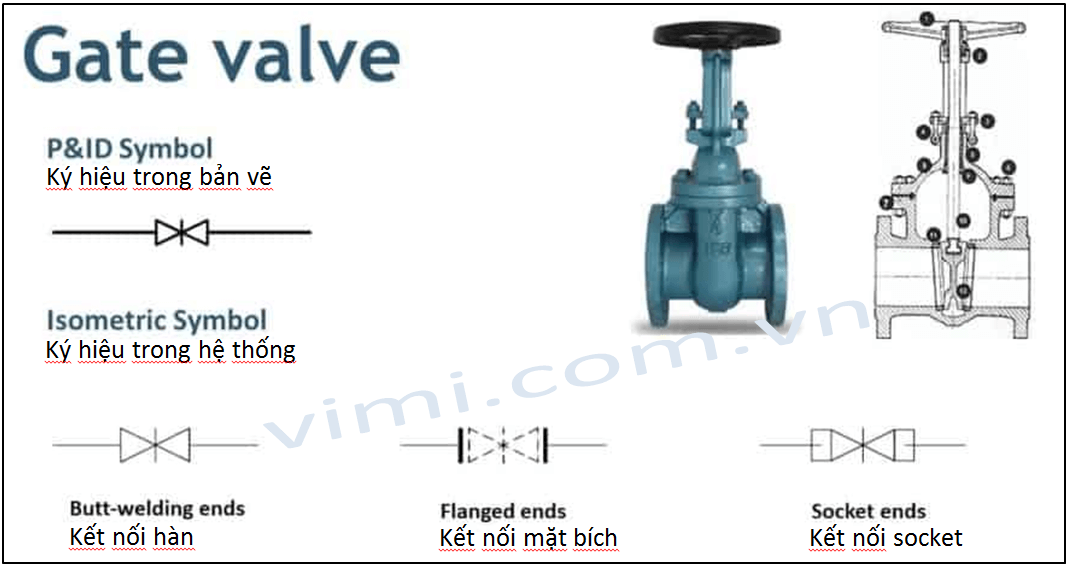

Ngoài phương pháp vận hành, ký hiệu của van cổng còn được phân loại dựa trên kiểu kết nối của van với hệ thống đường ống. Thông thường, có 3 phương pháp kết nối chính và mỗi loại đều có cách thể hiện riêng trên bản vẽ:

• Ký hiệu van cổng nối hàn: Đây là dạng kết nối ít gặp, chủ yếu dùng trong các hệ thống áp suất lớn. Ký hiệu của van cổng trong trường hợp này được hiểu là sử dụng đầu hàn để nối trực tiếp với đường ống.
• Van cổng mặt bích: Được ký hiệu bằng một gạch dọc nét liền, sau đó chuyển ký hiệu van sang nét đứt, tượng trưng cho mặt bích. Đây là phương pháp phổ biến nhất, thường áp dụng cho các van có kích thước từ DN50 trở lên.
• Van cổng lắp ren: Thể hiện bằng hình chữ nhật nhỏ, tượng trưng cho cút nối ren với van.

4. Ký hiệu van cổng trong bản vẽ

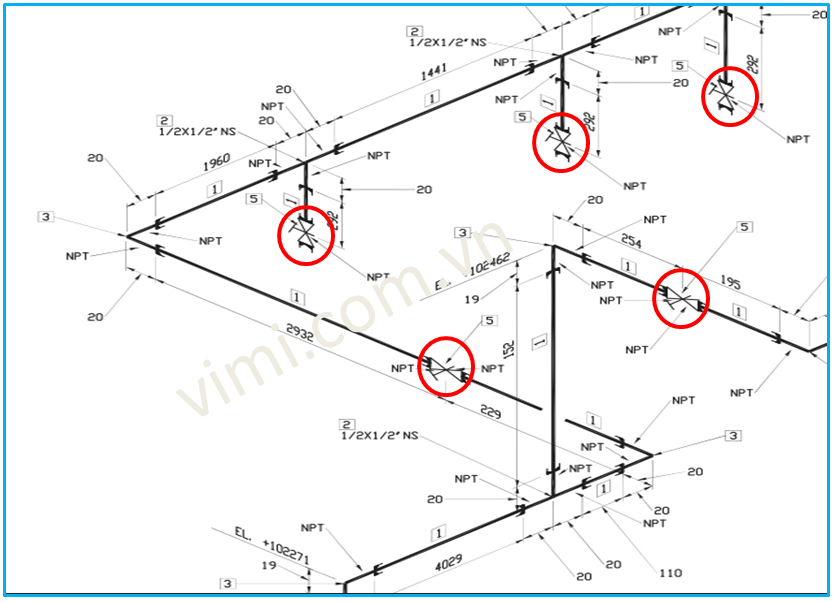

Trong bài viết “Ký hiệu các loại van”, chúng ta thấy rằng trên bản vẽ hệ thống đường ống, mỗi loại van đều có ký hiệu riêng để giúp người đọc nhận biết nhanh chóng. Nếu trong bản vẽ có van cổng, thì ký hiệu của van cổng sẽ được thể hiện tương ứng, từ đó hỗ trợ cho việc thiết kế chi tiết hệ thống và triển khai lắp đặt thực tế.

5. Kết luận

Qua bài viết trên, chắc hẳn bạn đã hiểu rõ hơn về ký hiệu van cổng, bao gồm khái niệm, các kiểu ký hiệu theo phương pháp vận hành, theo kiểu kết nối cũng như cách thể hiện trong bản vẽ kỹ thuật. Những kiến thức này sẽ giúp bạn dễ dàng nhận diện ký hiệu của van cổng, phục vụ tốt cho công việc thiết kế, thi công và vận hành hệ thống đường ống.
