Van xả khí nén 1 chiều là gì

Van xả khí nén 1 chiều là thiết bị thường xuyên được sử dụng trong các hệ thống khí nén. Vậy loại van xả khí 1 chiều này có những đặc điểm gì nổi bật và đóng vai trò như thế nào trong quá trình vận hành? Hãy cùng tìm hiểu chi tiết qua bài viết dưới đây

1. Van xả khí nén 1 chiều là gì

Van xả khí nén 1 chiều (còn gọi là van xả khí nhanh 1 chiều) là một dòng van xả khí chuyên dụng trong hệ thống khí nén, cho phép khí nén lưu thông theo đúng một chiều làm việc và tự động xả khí trực tiếp ra môi trường khi xuất hiện hiện tượng khí hồi lưu

Nhờ khả năng xả khí nhanh ngay tại điểm làm việc, van xả khí 1 chiều giúp giải phóng áp suất dư tức thời, rút ngắn hành trình hồi, tăng tốc độ đáp ứng và nâng cao hiệu suất vận hành của toàn bộ hệ thống khí nén.

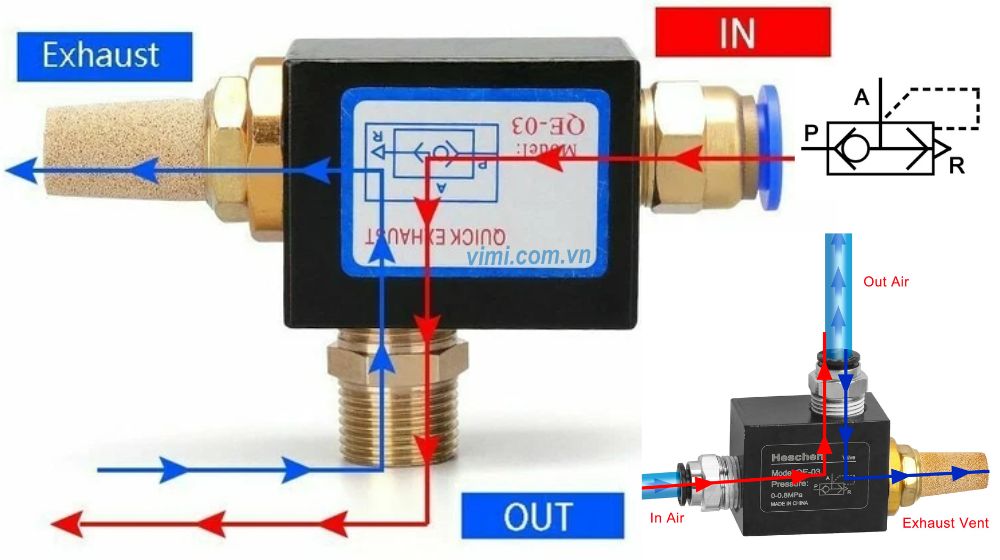

2. Ký hiệu và nguyên lý việc của van xả khí nén 1 chiều

Van xả khí nén 1 chiều được thiết kế với 3 cửa chức năng, mỗi cửa đảm nhiệm một vai trò riêng biệt trong quá trình cấp – xả khí. Chi tiết như sau

• Cửa P (In air) là cửa cấp khí nén đầu vào, nơi khí được đưa từ nguồn cấp hoặc từ van điện từ khí nén vào van xả khí 1 chiều. Khi hệ thống làm việc, khí nén đi qua cửa P và đi tới cửa khí A
• Cửa A (Out air) là cửa khí ra, được nối trực tiếp với xy lanh hoặc thiết bị sử dụng khí. Đây là cửa trung gian, vừa tiếp nhận khí cấp từ cửa P, vừa là đường dẫn khí hồi về cửa xả R
• Cửa R (Exhaust vent) là cửa xả khí, cho phép khí hồi ngược từ cửa A được xả trực tiếp ra môi trường bên ngoài

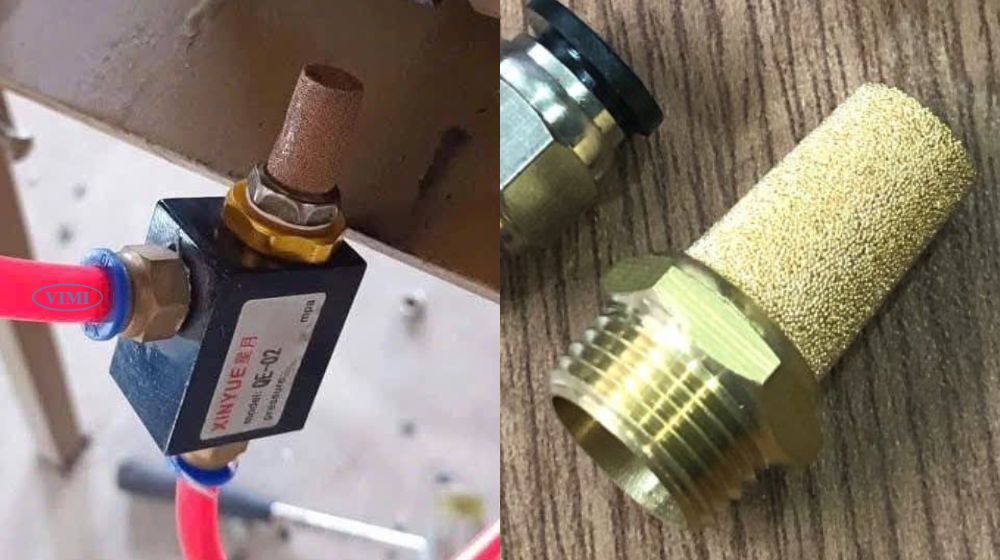

3. Bộ phận tiêu thanh của van xả khí 1 chiều

Bộ phận tiêu thanh của van xả khí 1 chiều là chi tiết có thể tháo rời, thường được lắp tại cửa xả của van. Đúng như tên gọi, bộ phận này có chức năng giảm tiếng ồn phát sinh khi khí nén được xả trực tiếp ra ngoài

Ngoài khả năng giảm thanh, bộ tiêu thanh còn đóng vai trò như một bộ lọc thô, giúp hạn chế bụi bẩn, tạp chất từ môi trường bên ngoài xâm nhập ngược vào bên trong van xả khí nén 1 chiều, từ đó bảo vệ lõi van và kéo dài tuổi thọ thiết bị

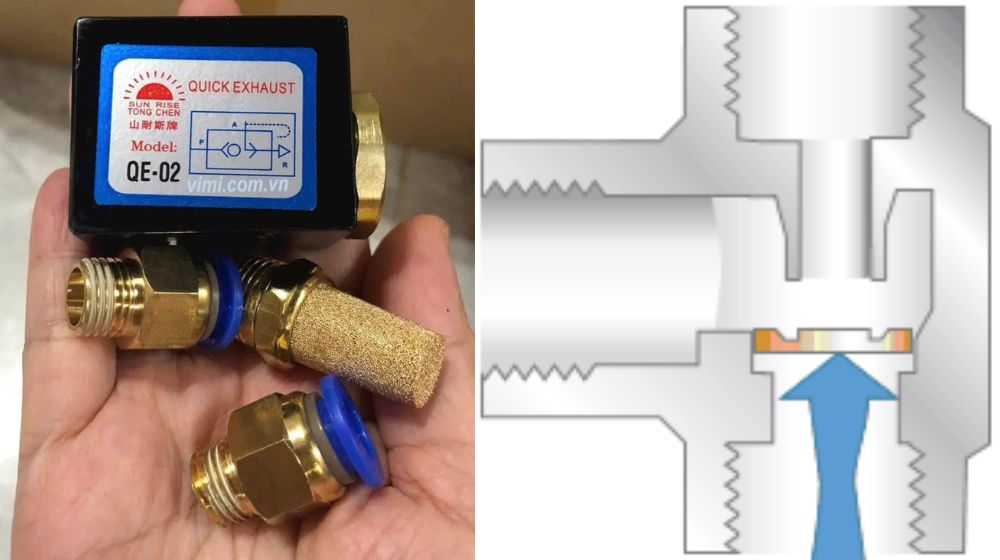

4. Cơ chế đóng mở của van xả khí 1 chiều

Van xả khí nén 1 chiều phổ biến hiện nay thường sử dụng cơ chế đóng mở dạng piston hoặc đĩa, đây là kiểu cấu tạo thông dụng nhất trong các dòng van xả khí 1 chiều:

• Với cơ chế này, piston/đĩa bên trong van sẽ dịch chuyển theo áp suất khí nén. Khi khí được cấp vào, piston đóng cửa xả và cho phép khí đi theo chiều làm việc
• Ngược lại, khi xuất hiện khí hồi từ xy lanh, áp suất tác động làm piston dịch chuyển mở cửa xả, giúp khí được xả nhanh ra môi trường
• Bộ phận này thường được chế tạo bằng thép không gỉ, có độ bền cao và khả năng làm việc ổn định trong môi trường khí nén
• Để đảm bảo độ kín khi vận hành, piston/đĩa được gắn thêm gioăng làm kín, giúp hạn chế rò rỉ khí, duy trì áp suất và nâng cao hiệu quả làm việc của van

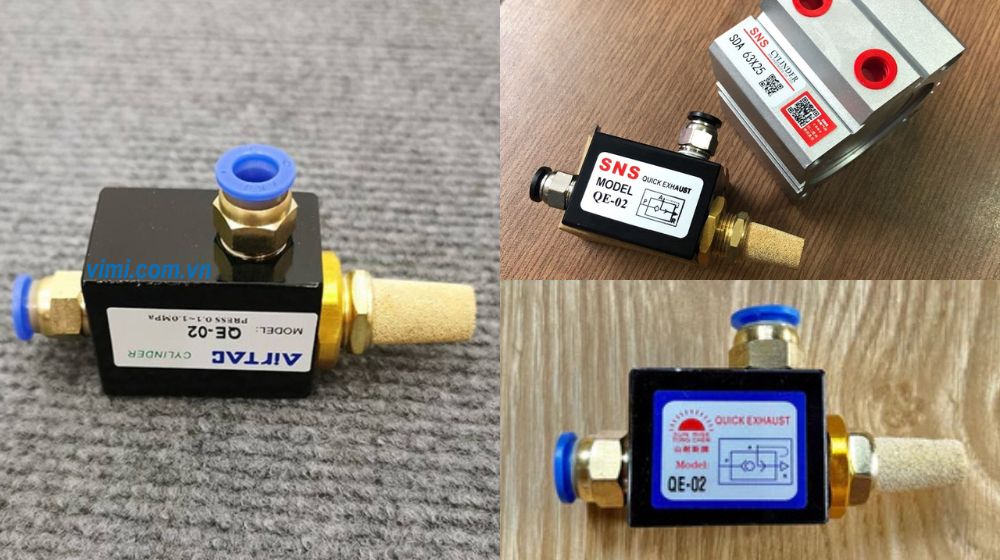

5. Nhãn hiệu van xả khí nén 1 chiều

Van xả khí nén 1 chiều hiện nay được sản xuất và phân phối bởi nhiều nhãn hiệu khác nhau, đáp ứng đa dạng nhu cầu sử dụng trong các hệ thống khí nén công nghiệp. Tùy theo yêu cầu về kỹ thuật, mức độ ổn định và chi phí đầu tư, người dùng có thể lựa chọn các thương hiệu phù hợp cho từng ứng dụng cụ thể. Một số nhãn hiệu van xả khí nén 1 chiều phổ biến trên thị trường gồm:

• Van xả khí nén 1 chiều STNC
• Van xả khí 1 chiều Airtac
• Van xả khí nén 1 chiều SNS
• Van xả khí 1 chiều Xinyue

6. Kết luận

Qua các nội dung trên có thể thấy, van xả khí nén 1 chiều là một thiết bị quan trọng trong hệ thống khí nén, giúp xả khí nhanh, giảm áp suất dư và cải thiện tốc độ làm việc của cơ cấu chấp hành. Với cấu tạo đơn giản, nguyên lý hoạt động rõ ràng và khả năng ứng dụng linh hoạt, van xả khí 1 chiều được sử dụng rộng rãi trong nhiều hệ thống tự động hóa và dây chuyền sản xuất công nghiệp
