Vật liệu điện cực – Tiếp điểm đồng hồ lưu lượng

Thực tế có vô số trường hợp doanh nghiệp phải thay thế thiết bị sớm chỉ vì chọn sai vật liệu điện cực. Đây không phải chi phí nhỏ – một sai lầm trong lựa chọn vật liệu tiếp điểm điện cực dẫn đến hỏng hóc, ngừng sản xuất và tốn kém gấp 3 ~ 5 lần so với đầu tư ban đầu. Do vậy, chúng tôi chia sẻ kinh nghiệm thực tế về xếp hạng vật liệu điện cực, từ phổ thông đến cao cấp, giúp bạn đưa ra quyết định đúng đắn ngay từ đầu.

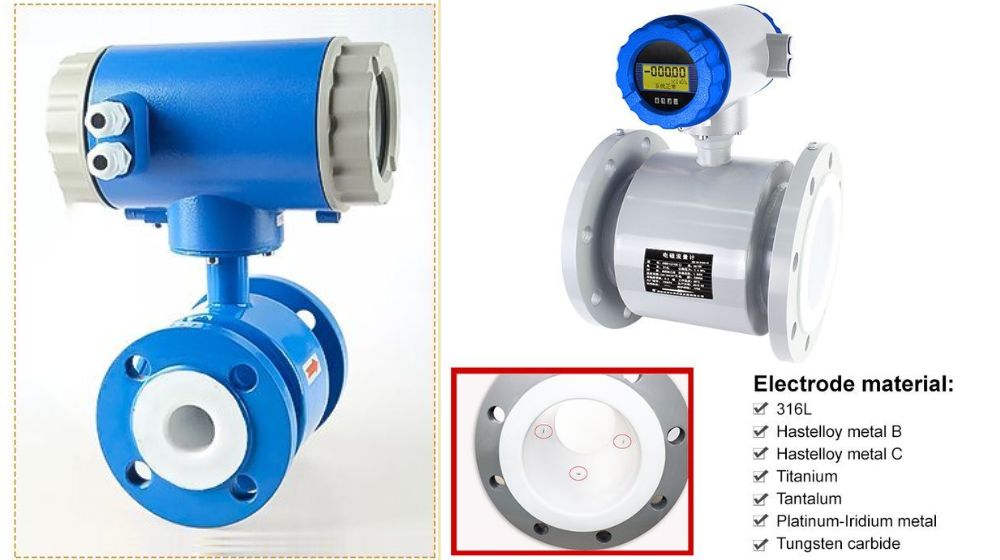

1. Hiểu rõ vai trò của vật liệu điện cực trong đo lưu lượng

Trong đồng hồ đo nước điện từ, tiếp điểm điện cực đồng hồ lưu lượng điện tử đóng vai trò như “cánh cửa” thu nhận tín hiệu điện thế. Khi chất lỏng dẫn điện chảy qua từ trường, điện áp sinh ra được thu nhận qua hai điện cực tiếp xúc trực tiếp với môi trường đo. Vật liệu điện cực quyết định độ chính xác, tuổi thọ và khả năng chịu đựng môi trường khắc nghiệt của toàn bộ hệ thống.

Chúng tôi thường gặp khách hàng chọn vật liệu chỉ dựa trên giá thành mà không cân nhắc tính chất hóa học của môi trường đo. Kết quả là điện cực bị ăn mòn nhanh chóng, tín hiệu không ổn định, và phải thay thế toàn bộ đầu đo. Hiểu rõ từng loại vật liệu giúp bạn tránh được những sai lầm tốn kém này.

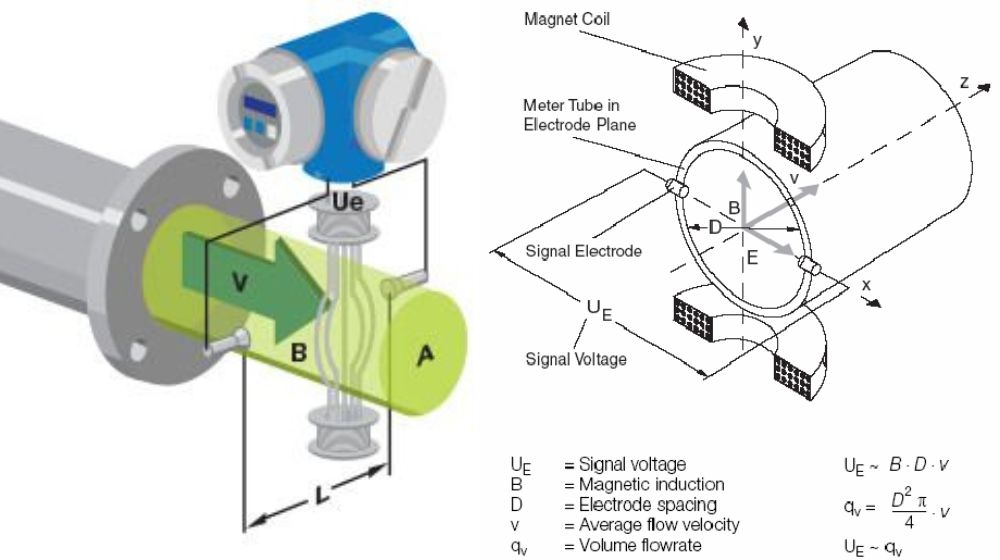

1.1 Nguyên tắc hoạt động của tiếp điểm điện cực

Điện cực trong đồng hồ lưu lượng điện từ hoạt động theo nguyên lý cảm ứng điện từ Faraday. Hai tiếp điểm điện cực được đặt vuông góc với dòng chảy và từ trường, thu nhận điện áp tỷ lệ với vận tốc chất lỏng. Vật liệu tiếp điểm điện cực phải đảm bảo độ dẫn điện tốt, không phản ứng với môi trường đo và có khả năng chống ăn mòn xuất sắc.

Điều quan trọng nhất:

Vật liệu điện cực không chỉ cần dẫn điện tốt mà còn phải trơ về mặt hóa học với môi trường. Một điện cực tốt không bao giờ tham gia vào phản ứng oxy hóa khử với chất lỏng đo, chỉ đơn thuần thu nhận tín hiệu điện.

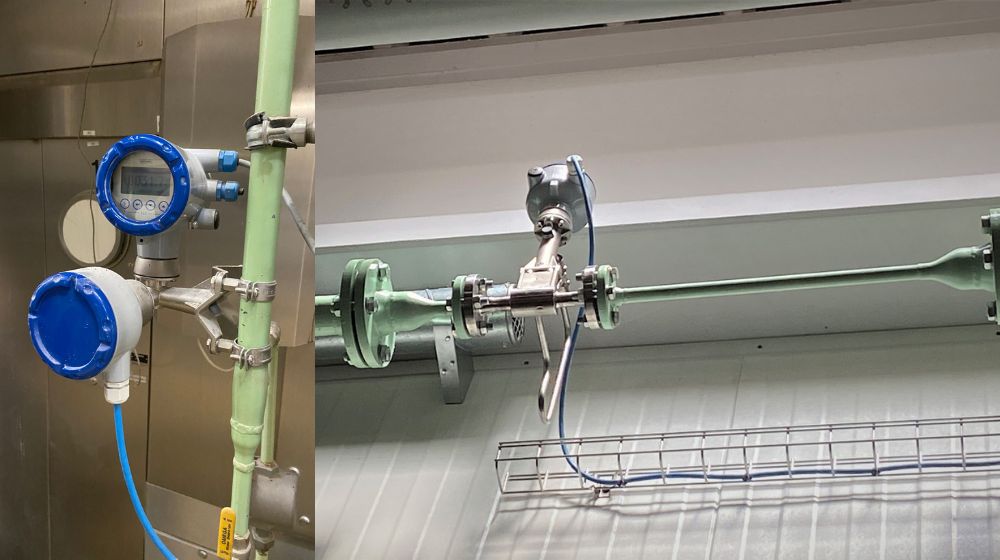

1.2 Các yếu tố quyết định lựa chọn vật liệu

Ba yếu tố chúng tôi luôn đặt lên hàng đầu khi tư vấn vật liệu điện cực:

• Tính chất hóa học của môi trường (pH, nồng độ chất ăn mòn)
• Nhiệt độ vận hành
• Tần suất tiếp xúc với chất rắn lơ lửng.
• Áp suất hệ thống và yêu cầu về vệ sinh (như trong công nghiệp thực phẩm, dược phẩm) cũng ảnh hưởng lớn đến quyết định cuối cùng.

2. Xếp hạng vật liệu điện cực từ phổ thông đến cao cấp

Thị trường cung cấp nhiều loại vật liệu tiếp điểm điện cực với khả năng chống ăn mòn và giá thành khác nhau. Sắp xếp chúng theo thứ tự từ phổ thông đến cao cấp, dựa trên khả năng chịu đựng môi trường và chi phí đầu tư.

Hiểu rõ xếp hạng vật liệu điện cực này giúp bạn cân đối giữa ngân sách và yêu cầu kỹ thuật một cách tối ưu.

2.1 SUS316 – phổ biến cho môi trường công nghiệp chung

Thép không gỉ SUS316 là vật liệu điện cực phổ biến nhất trong các ứng dụng nước thải công nghiệp, nước sinh hoạt và môi trường có tính ăn mòn vừa phải. Giá thành hợp lý, độ bền cơ học cao và khả năng chống ăn mòn tốt trong điều kiện thông thường làm cho SUS316 trở thành điểm khởi đầu an toàn cho hầu hết dự án.

Khuyên dùng:

• SUS316 khi đo nước cấp, nước thải sinh hoạt, dung dịch muối loãng hoặc các hóa chất công nghiệp không quá khắc nghiệt. Trong ngành dầu khí, hóa chất, urê và sản xuất vinylon, SUS316 cho độ tin cậy cao với chi phí bảo trì thấp.
• Tuy nhiên, đừng dùng nó với axit mạnh hoặc môi trường có clo tự do cao – chúng tôi đã chứng kiến nhiều trường hợp điện cực SUS316 bị ăn mòn điểm sau vài tháng vận hành, hoặc bị hỏng ngay khi mới đưa vào vận hành

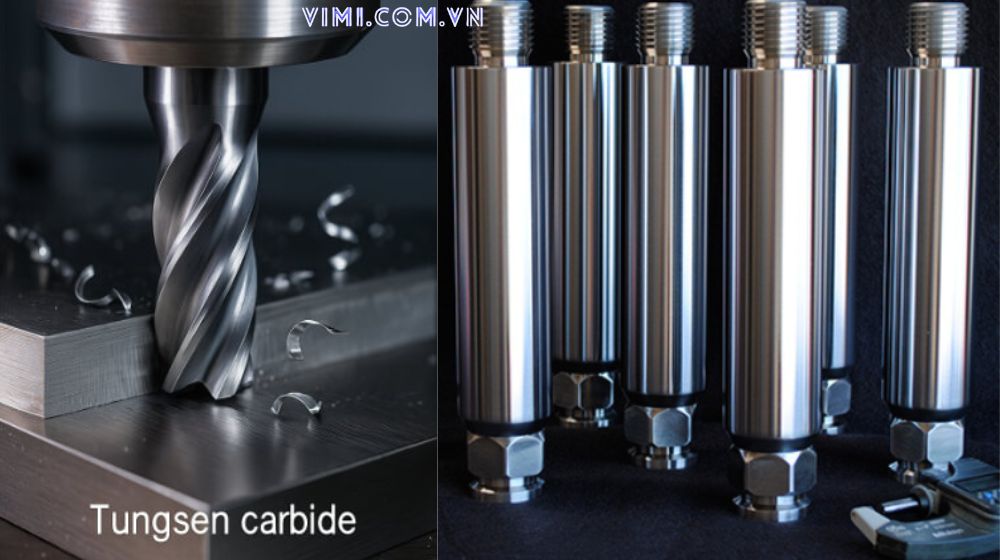

2.2 Thép không gỉ tráng cacbua vonfram – giải pháp chống mài mòn

Khi môi trường chứa nhiều chất rắn lơ lửng hoặc có tính mài mòn cao, hãy chuyển sang thép không gỉ tráng cacbua vonfram. Lớp phủ cacbua vonfram tạo độ cứng bề mặt vượt trội, bảo vệ điện cực khỏi mài mòn cơ học từ các hạt cứng trong dòng chảy.

Vật liệu tiếp điểm điện cực này đặc biệt phù hợp với bùn khoáng sản, dung dịch chứa cát, xi măng lỏng hoặc các môi trường có độ nhám cao. Lưu ý rằng lớp tráng phải được kiểm tra định kỳ vì nếu lớp cacbua bị bong tróc, phần thép bên trong sẽ bị ăn mòn nhanh chóng.

2.3 Hastelloy B (HB) – chuyên gia chống axit không oxy hóa

Hastelloy B là vật liệu điện cực tôi ưu tiên cho môi trường axit khử mạnh. Hợp kim này có khả năng chống ăn mòn xuất sắc với axit hydrochloric ở mọi nồng độ dưới nhiệt độ sôi, cũng như axit sulfuric, axit phosphoric, HF và các axit hữu cơ không oxy hóa.

Trong các nhà máy hóa chất sản xuất HCl, dây chuyền tẩy rửa kim loại hoặc xử lý quặng, Hastelloy B cho độ tin cậy vượt trội. Tuy nhiên, đừng bao giờ dùng HB với môi trường oxy hóa như axit nitric hoặc dung dịch có Fe³⁺, Cu²⁺ – sai lầm này dẫn đến ăn mòn nhanh chóng và nguy hiểm.

2.4 Hastelloy C (HC) – vua chống axit oxy hóa

Ngược lại với Hastelloy B, Hastelloy C là lựa chọn hàng đầu khi bạn đối mặt với axit oxy hóa mạnh. Vật liệu này chịu đựng tốt axit nitric, axit hỗn hợp, axit cromic và hỗn hợp axit sulfuric – những môi trường “ác mộng” với hầu hết kim loại thường.

Chúng tôi đã triển khai tiếp điểm điện cực đồng hồ lưu lượng điện tử bằng Hastelloy C trong các nhà máy sản xuất phân bón (có axit nitric nồng độ cao), xử lý bề mặt kim loại và công nghiệp giấy (dung dịch hypochlorite). Hastelloy C còn chống ăn mòn tuyệt vời trong nước biển và dung dịch muối oxy hóa – lý tưởng cho các ứng dụng hàng hải và nuôi trồng thủy sản công nghiệp.

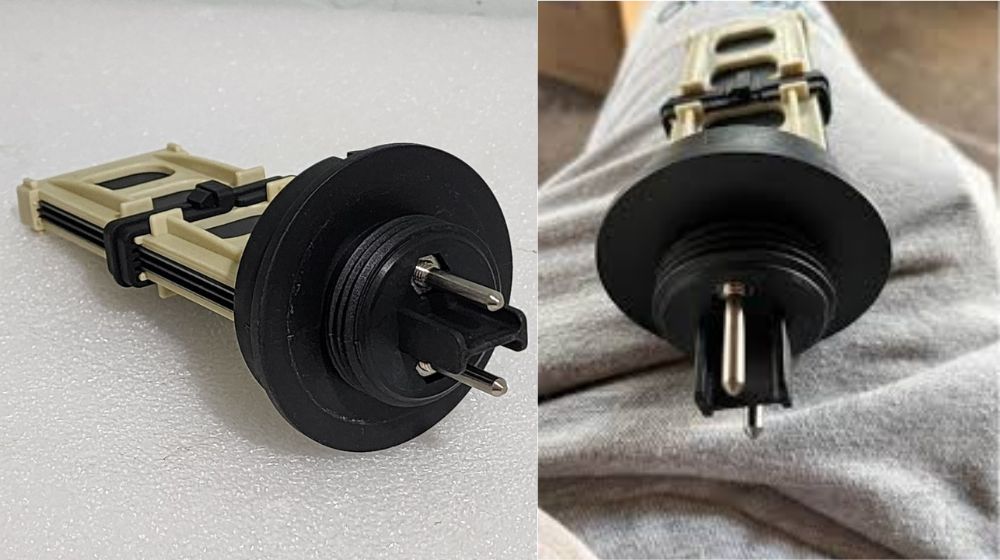

2.5 Titan (Ti) – siêu sao chống chloride và nước biển

Titan là vật liệu điện cực mà tôi tin tưởng tuyệt đối khi làm việc với nước biển, dung dịch chloride và hypochlorite. Khả năng tạo màng oxit thụ động tự nhiên giúp titan chống ăn mòn xuất sắc trong môi trường chứa clo, axit oxy hóa và kiềm.

Trong các hệ thống xử lý nước biển, nhà máy sản xuất muối, hệ thống khử trùng bằng chlorine và công nghiệp giấy (dung dịch tẩy trắng), titan cho hiệu suất vượt trội.

• Tuyệt đối tránh: Dùng titan với axit khử tinh khiết như H₂SO₄ hoặc HCl đậm đặc không có chất oxy hóa – màng thụ động sẽ bị phá vỡ và ăn mòn xảy ra rất nhanh.
• Bí quyết: Nếu axit chứa một lượng nhỏ chất oxy hóa (Fe³⁺, Cu²⁺), titan vẫn hoạt động tốt.

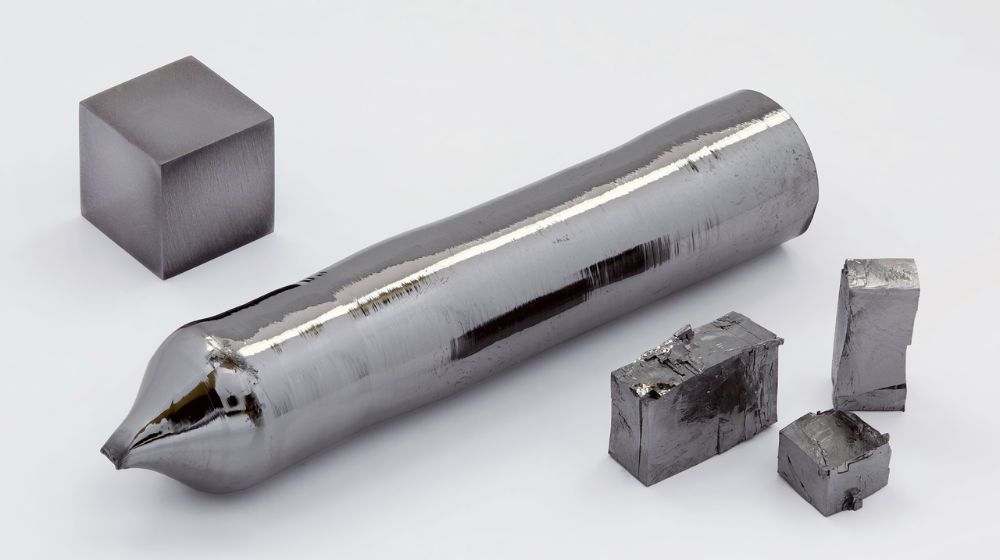

2.6 Tantali (Ta) – gần như hoàn hảo cho mọi hóa chất

Nếu ngân sách cho phép và môi trường cực kỳ khắc nghiệt, tantali là lựa chọn tốt nhất. Vật liệu tiếp điểm điện cực này có khả năng chống ăn mòn tuyệt vời, chỉ thua kính thạch anh. Tantali chịu đựng được hầu hết hóa chất công nghiệp, trừ axit flohydric (HF), axit nitric bốc khói và một số kiềm đặc biệt.

Sử dụng điện cực tantali trong các ứng dụng đòi hỏi độ tin cậy tuyệt đối:

• Dây chuyền sản xuất dược phẩm (axit sulfuric đặc, nước cường toan)
• Công nghiệp bán dẫn (hóa chất siêu tinh khiết) và các quy trình hóa học phức tạp.

Chi phí cao nhưng tuổi thọ gần như vô hạn – chúng tôi có khách hàng dùng điện cực tantali hơn 20 năm vẫn hoạt động hoàn hảo.

2.6 Hợp kim platinum – Iridium – đỉnh cao của vật liệu điện cực

Platinum-iridium là vật liệu điện cực cao cấp nhất, phù hợp với gần như mọi hóa chất công nghiệp. Hợp kim này trơ về mặt hóa học, dẫn điện xuất sắc và có độ bền cơ học tốt nhờ iridium. Đây là lựa chọn cuối cùng khi không có vật liệu nào khác đáp ứng được yêu cầu.

Tuy nhiên, platinum-iridium không phải là “vạn năng”.

• Không khuyên dùng nó với nước cường toan (hỗn hợp HCl và HNO₃ đặc) và dung dịch amoni muối nóng – hai môi trường hiếm hoi có thể ăn mòn bạch kim.
• Chi phí cực cao (thường gấp 10 ~ 15 lần tantali) khiến platinum-iridium chỉ được dùng trong các ứng dụng đặc biệt như
  • Nghiên cứu phòng thí nghiệm
  • Sản xuất dược phẩm cao cấp
  • Quy trình hóa học đặc thù.

3. Kinh nghiệm thực tế trong lựa chọn vật liệu điện cực

Sau nhiều năm tư vấn và lắp đặt hệ thống đo lưu lượng, bài học quý giá là việc lựa chọn đúng vật liệu ngay từ đầu quan trọng hơn nhiều so với việc tiết kiệm chi phí ban đầu. Một quyết định sai lầm không chỉ dẫn đến thay thế sớm mà còn gây ngừng sản xuất, mất dữ liệu đo và ảnh hưởng đến chất lượng sản phẩm.

3.1 Phân tích môi trường trước khi quyết định

Bước đầu tiên nên làm là phân tích kỹ môi trường đo:

• Thành phần hóa học chính xác (không chỉ “dung dịch axit” mà phải biết loại axit, nồng độ, nhiệt độ)
• Nồng độ pH
• Nồng độ chất rắn lơ lửng
• Nhiệt độ vận hành và áp suất hệ thống

Yêu cầu khách hàng cung cấp bảng phân tích đầy đủ – đây là cơ sở để tôi đưa ra khuyến nghị chính xác.

Một ví dụ điển hình

Khách hàng muốn đo “dung dịch axit loãng” và định dùng SUS316 để tiết kiệm. Sau khi phân tích, chúng tôi phát hiện dung dịch chứa 5% HCl và 2% H₂SO₄ ở 60°C – Môi trường này ăn mòn SUS316 trong vòng 3-6 tháng. Chúng tôi khuyên dùng Hastelloy C, tuy đắt hơn nhưng đảm bảo hoạt động ít nhất 10 năm không bảo trì.

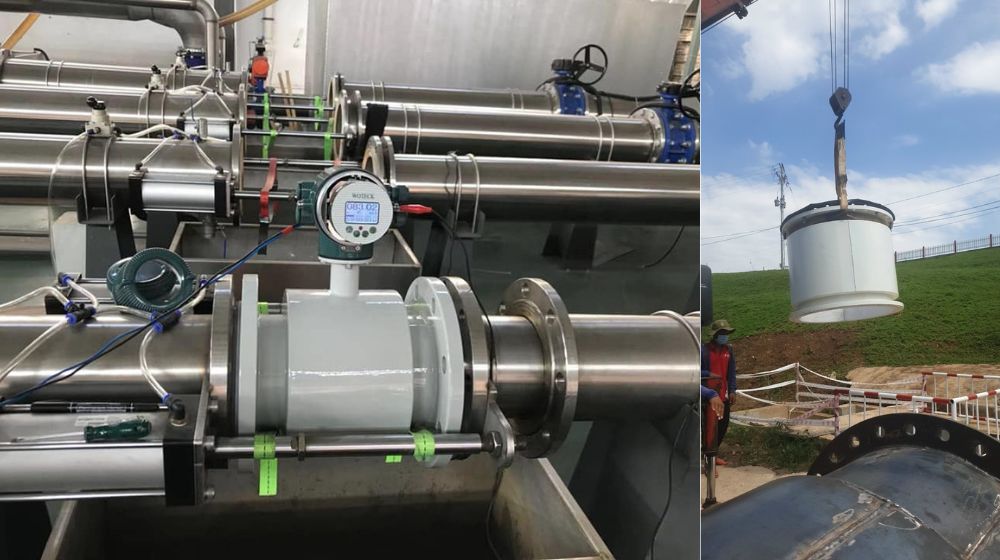

3.2 Cân đối giữa chi phí và tuổi thọ

Nhiều người mắc sai lầm chỉ nhìn vào giá mua thiết bị mà quên tính tổng chi phí sở hữu (TCO). Việc lập bảng so sánh sẽ cho thấy rằng: SUS316 có thể rẻ hơn Hastelloy C gấp 5 lần, nhưng nếu phải thay 3 lần trong 10 năm (mỗi lần thay tốn thêm chi phí tháo lắp, hiệu chuẩn, ngừng sản xuất), tổng chi phí sẽ cao hơn nhiều so với đầu tư ngay Hastelloy C từ đầu.

Quy tắc cung cấp của chúng tôi:

Nếu môi trường có tính ăn mòn trung bình đến cao, hãy chọn vật liệu tiếp điểm điện cực cao hơn một bậc so với yêu cầu tối thiểu. Khoản đầu tư thêm 20 ~ 30% ban đầu sẽ tiết kiệm được 200 ~ 300% chi phí trong suốt vòng đời thiết bị.

3.3 Lắng nghe kinh nghiệm vận hành thực tế

Luôn tham khảo ý kiến từ bộ phận vận hành và bảo trì của khách hàng – họ là người hiểu rõ nhất các vấn đề thực tế. Nhiều lần, thông tin từ kỹ thuật viên hiện trường giúp tôi phát hiện những yếu tố mà bản vẽ thiết kế không thể hiện: Nồng độ hóa chất thực tế cao hơn thiết kế, nhiệt độ đột biến, hoặc có giai đoạn tẩy rửa hệ thống bằng hóa chất mạnh.

Đừng ngại hỏi người dùng thiết bị cũ: Vật liệu nào họ đã dùng, gặp vấn đề gì, phải thay sau bao lâu. Thông tin này vô giá và giúp bạn tránh lặp lại sai lầm của người đi trước.

4. Những sai lầm thường gặp cần tránh

Sau nhiều năm xử lý nhiều tình huống sự cố, chúng tôi tổng hợp một số sai lầm phổ biến nhất mà khách hàng thường mắc phải. Hiểu rõ những cạm bẫy này giúp bạn đưa ra quyết định sáng suốt hơn khi lựa chọn tiếp điểm điện cực đồng hồ lưu lượng điện tử.

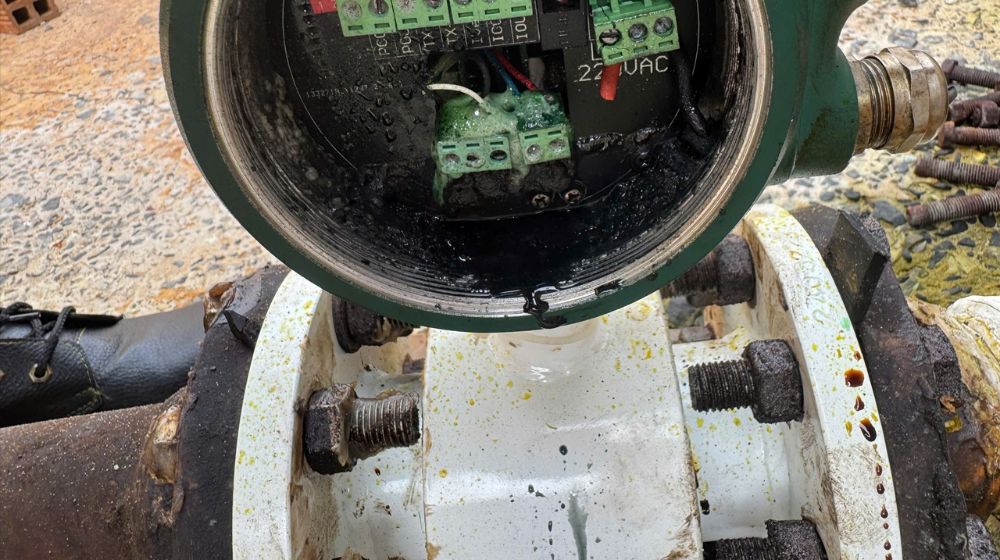

4.1 Chọn theo giá thấp nhất mà không xét môi trường

Đây là sai lầm số một tôi gặp phải. Nhiều người chọn SUS316 chỉ vì rẻ, bất chấp môi trường có tính ăn mòn cao. Kết quả là sau 6 ~ 12 tháng, điện cực bị ăn mòn, tín hiệu sai lệch, phải thay toàn bộ đầu đo. Chi phí cuối cùng cao gấp nhiều lần so với việc chọn ngay vật liệu phù hợp từ đầu.

Luôn tư vấn khách hàng:

Đừng bao giờ chọn vật liệu điện cực dựa hoàn toàn vào giá. Hãy xác định môi trường đo trước, sau đó chọn vật liệu phù hợp, rồi mới cân nhắc ngân sách. Nếu ngân sách không đủ cho vật liệu cần thiết, hãy điều chỉnh quy mô dự án hoặc tìm phương án thay thế hợp lý – đừng cố chấp dùng vật liệu không phù hợp.

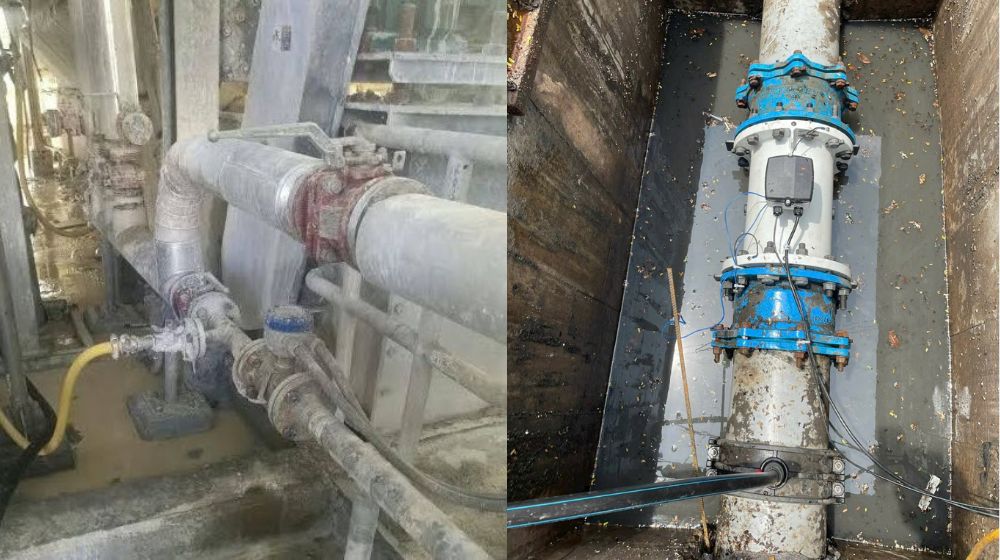

4.2 Bỏ qua điều kiện vận hành thực tế

Thông số thiết kế trên giấy thường khác xa thực tế vận hành. Chúng tôi đã gặp trường hợp khách hàng

• Thiết kế cho môi trường pH 6 ~ 7, nhiệt độ 40°C và chọn SUS316.
• Nhưng thực tế, do quy trình sản xuất, pH đôi khi xuống 3-4, nhiệt độ lên đến 70°C trong giai đoạn tẩy rửa CIP. SUS316 không chịu nổi và hỏng sau 8 tháng.

Bài học về điều kiện thực tế:

Luôn hỏi về điều kiện khắc nghiệt nhất có thể xảy ra, không chỉ điều kiện vận hành bình thường. Chọn vật liệu tiếp điểm điện cực dựa trên điều kiện tồi tệ nhất, không phải điều kiện lý tưởng. Điều này đảm bảo hệ thống hoạt động ổn định trong mọi tình huống.

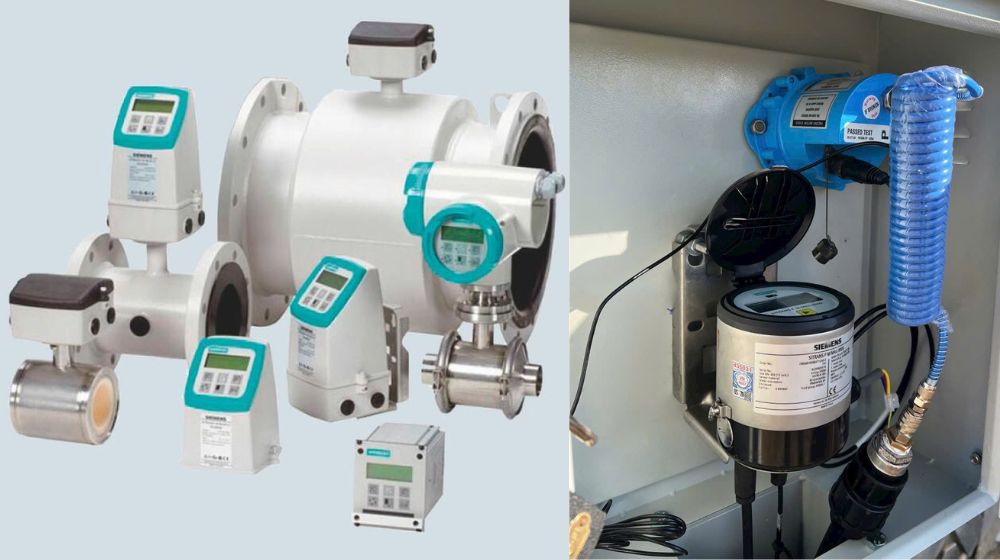

4.3 Không tham khảo ý kiến chuyên gia

Nhiều khách hàng tự quyết định dựa trên thông tin trên internet hoặc kinh nghiệm hạn chế. Môi trường hóa học phức tạp, một yếu tố nhỏ (như có mặt ion clo, nhiệt độ cao, hoặc pH cực thấp/cao) có thể thay đổi hoàn toàn khả năng chống ăn mòn của vật liệu.

Tham khảo ý kiến từ nhà cung cấp uy tín hoặc kỹ sư có kinh nghiệm trong lĩnh vực.

• Cung cấp thông tin chi tiết về môi trường đo và yêu cầu cụ thể – đừng giấu thông tin hoặc đơn giản hóa vấn đề.
• Một tư vấn chính xác từ đầu sẽ tiết kiệm cho bạn hàng trăm triệu đồng và vô số phiền toái về sau.

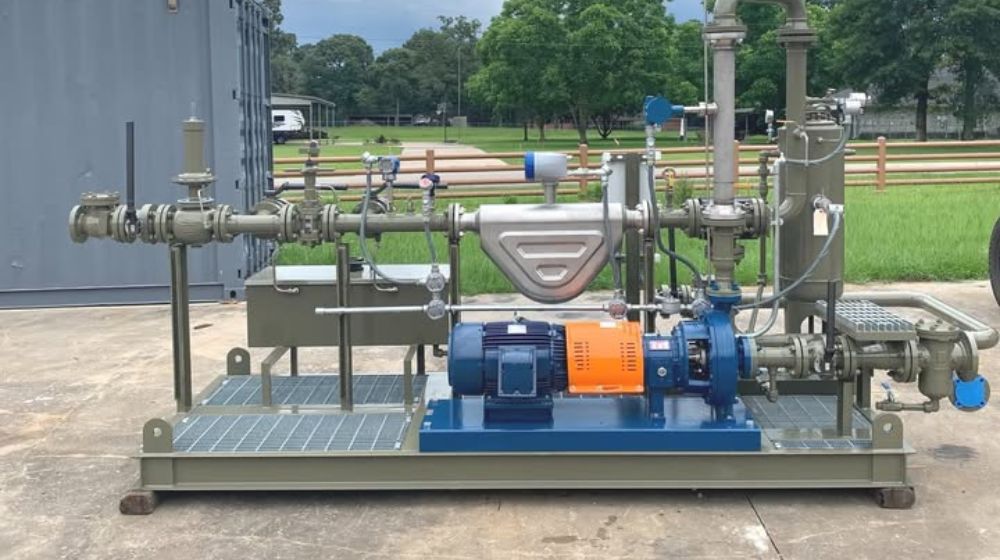

5. Bài học cần nhớ về vật liệu điện cực

Việc lựa chọn đúng vật liệu điện cực là quyết định chiến lược, không phải quyết định mua sắm đơn thuần.

Với kinh nghiệm nhiều năm cho thấy:

• Đầu tư đúng vào vật liệu tiếp điểm điện cực chất lượng ngay từ đầu là cách tốt nhất để đảm bảo hệ thống đo lưu lượng hoạt động ổn định, chính xác và tiết kiệm chi phí trong dài hạn.
• Đừng để những sai lầm về vật liệu trở thành gánh nặng tài chính và vận hành cho doanh nghiệp của bạn.
