Khám phá bẫy hơi nhiệt là gì

Bẫy hơi nhiệt là gì? Theo như chúng ta đã biết, bẫy hơi thì gồm có nhiều loại khác nhau, được chia theo đặc điểm chung của chúng. Để tìm hiểu sâu hơn về loại bẫy hơi này, bạn đọc không nên bỏ qua bài viết dưới đây!

1. Bẫy hơi nhiệt là gì

Bẫy hơi nhiệt là một trong những loại bẫy hơi nước được sử dụng khá phổ biến hiện nay nhờ khả năng vận hành ổn định và hiệu quả cao. Loại bẫy này còn được gọi là “bẫy kiểm soát nhiệt độ” hoặc “bẫy áp suất cân bằng”

Bẫy hơi nhiệt hoạt động dựa trên một bộ phận điều nhiệt (thường là màng ống thổi hoặc phần tử nhiệt), có khả năng phản ứng với sự thay đổi của nhiệt độ và áp suất trong hệ thống. Nhờ đó, bẫy cho phép xả không khí và nước ngưng khi nhiệt độ còn thấp, đồng thời tự động đóng lại khi hơi nước đạt nhiệt độ làm việc, giúp giảm thời gian khởi động hệ thống và hạn chế thất thoát hơi

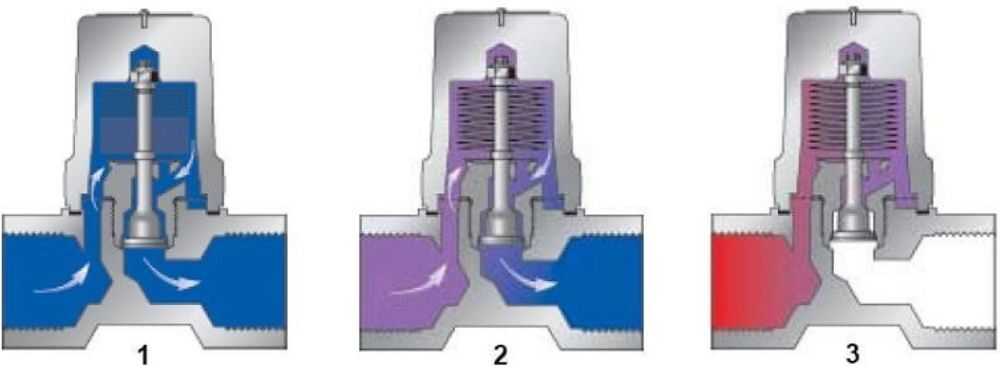

2. Nguyên lý hoạt động của bẫy hơi nhiệt là gì

Ở nhiều loại van công nghiệp, tên gọi thường phản ánh trực tiếp nguyên lý vận hành. Bẫy hơi nhiệt cũng không ngoại lệ, khi cơ chế làm việc của van gắn liền với sự thay đổi nhiệt độ trong hệ thống hơi.

Nguyên lý hoạt động của bẫy hơi nhiệt dựa trên sự chênh lệch nhiệt độ giữa hơi nước và nước ngưng:

• Khi hơi nước đi vào bẫy, nhiệt độ và áp suất tăng làm bộ phận điều nhiệt giãn nở, khiến van đóng lại và ngăn không cho hơi thoát ra ngoài
• Khi hơi nước ngưng tụ thành nước ngưng có nhiệt độ thấp hơn, bộ phận điều nhiệt nguội đi và co lại, van mở ra để xả nước ngưng và không khí. Quá trình này diễn ra liên tục trong suốt quá trình vận hành hệ thống

3. Các loại bẫy hơi nhiệt

Dựa vào cấu tạo phần tử điều nhiệt và nguyên lý giãn nở theo nhiệt độ, bẫy hơi nhiệt được phân thành một số loại khác nhau. Mỗi loại có đặc điểm vận hành riêng, phù hợp với từng điều kiện làm việc và yêu cầu của hệ thống hơi.

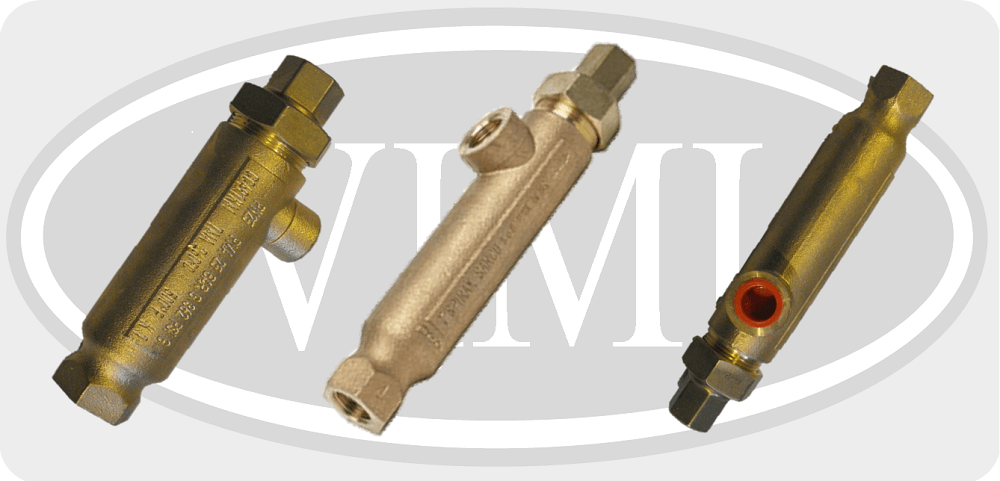

3.1 Bẫy hơi nhiệt giãn nở chất lỏng

Đây là một trong những loại bẫy hơi nhiệt có cấu tạo và nguyên lý đơn giản nhất

• Khi nhiệt độ trong van tăng, phần tử bên trong giãn nở làm yên van dịch chuyển và bẫy đóng lại. Khi nhiệt độ giảm do xuất hiện nước ngưng, phần tử co lại, van mở ra và chu trình tiếp tục lặp lại
• Nhờ cơ chế này, bẫy cho phép điều chỉnh nhiệt độ xả trong khoảng 60°C đến 100°C, rất phù hợp để xả lượng lớn không khí và nước ngưng trong giai đoạn khởi động hệ thống

3.2 Bẫy hơi nhiệt lưỡng kim

Bẫy hơi nhiệt lưỡng kim được chế tạo từ hai dải kim loại khác nhau ghép lại thành một phần tử. Khi bị nung nóng bởi hơi nước, do sự giãn nở nhiệt khác nhau, phần tử lưỡng kim bị uốn cong làm van đóng lại. Khi nước ngưng xuất hiện với nhiệt độ thấp hơn, phần tử trở về trạng thái ban đầu và van mở ra để xả nước ngưng

3.3 Bẫy hơi nhiệt áp suất cân bằng

Bẫy hơi nhiệt áp suất cân bằng là phiên bản cải tiến của bẫy giãn nở chất lỏng, hoạt động dựa trên sự tác động đồng thời của nhiệt độ và áp suất hơi xung quanh. Bẫy sử dụng capsule chứa chất lỏng có nhiệt độ sôi thấp hơn nước.

• Khi nước ngưng đi qua, chất lỏng trong capsule bốc hơi làm capsule giãn nở và van đóng lại. Khi nhiệt độ giảm, capsule co lại, van mở để xả nước ngưng
• Chu trình lặp lại liên tục, cho phép xả không khí hiệu quả, rất phù hợp cho chức năng thông gió hệ thống

4. Ưu và nhược điểm của từng loại bẫy hơi nhiệt là gì

Mỗi loại bẫy hơi nhiệt đều có nguyên lý và đặc điểm vận hành riêng, vì vậy ưu điểm và hạn chế cũng khác nhau. Việc hiểu rõ các ưu nhược điểm này giúp lựa chọn loại bẫy phù hợp với điều kiện làm việc và yêu cầu của hệ thống hơi. Chi tiết như sau:

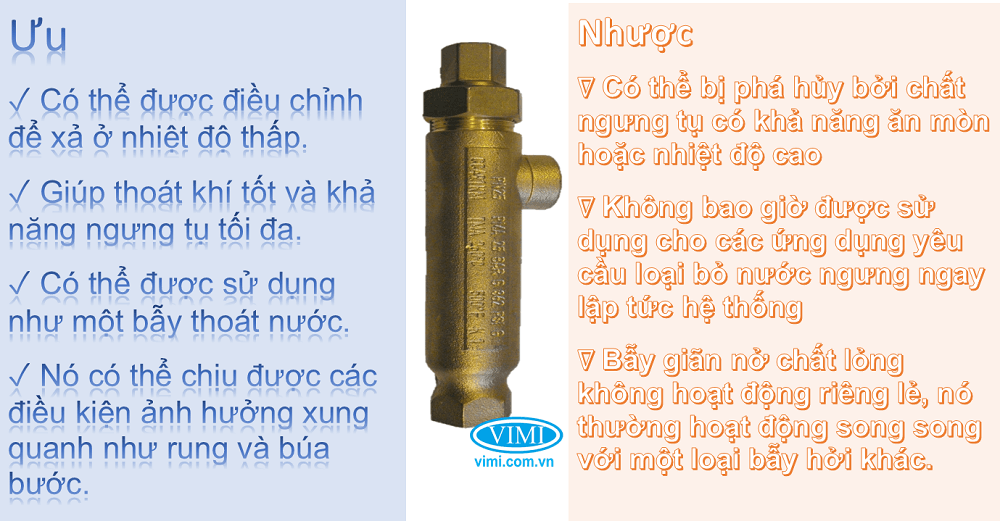

• Ưu và nhược điểm của bẫy giãn nở chất lỏng

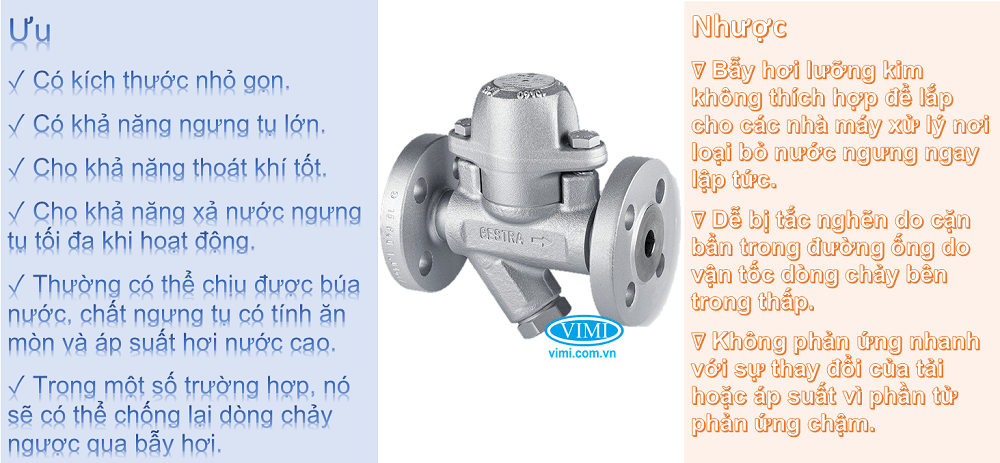

• Ưu và nhược điểm của bẫy lưỡng kim

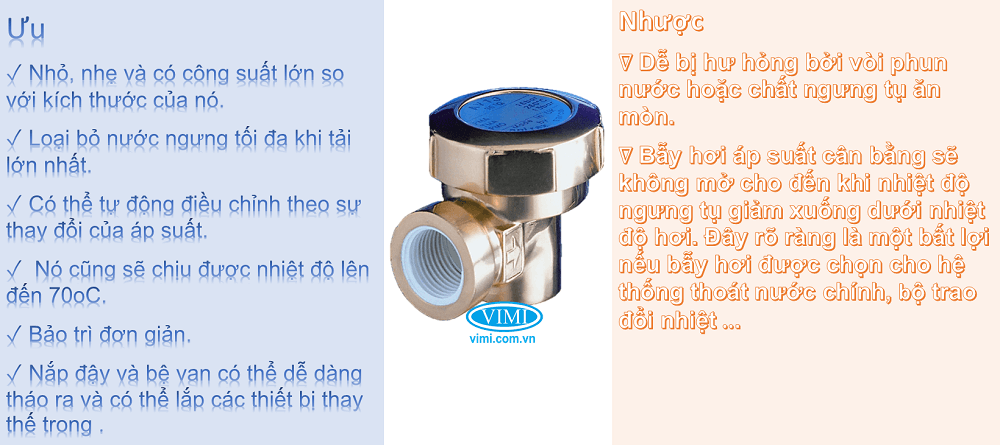

• Ưu và nhược điểm của bẫy áp suất cân bằng

5. Ứng dụng và lắp đặt bẫy hơi nhiệt

Thích hợp sử dụng cho điều hòa không khí, sưởi ấm phòng, máy quét hơi nước, vv Các mô hình phù hợp để sử dụng với thiết bị sưởi ấm bằng hơi nước cũng có sẵn (bẫy hơi điều nhiệt L-series). thường được sử dụng làm lỗ thông hơi trong hệ thống hơi

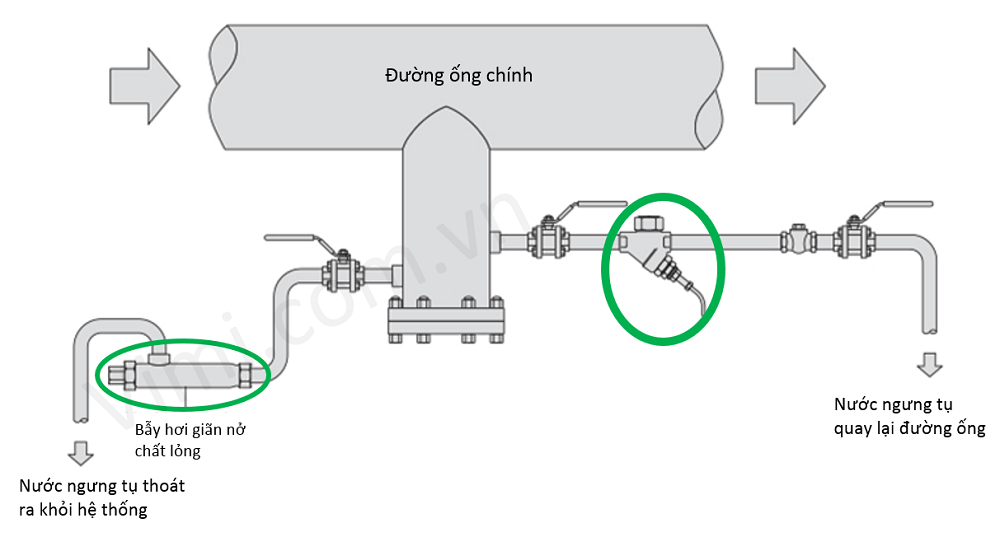

• Sơ đồ lắp đặt thực tế của bẫy hơi nhiệt

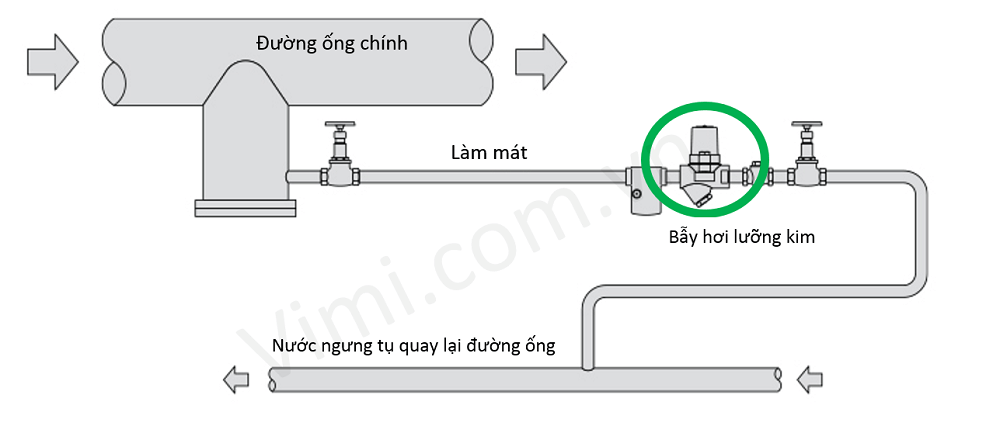

• Sơ đồ lắp đặt của bẫy hơi nhiệt lưỡng kim
