Tìm hiểu về bẫy hơi cơ học là gì

Bẫy hơi cơ học là gì? Đây là một thiết bị không thể thiếu trong hệ thống hơi, giúp kiểm soát nước ngưng và hạn chế các sự cố ảnh hưởng đến quá trình vận hành. Hãy cùng các kỹ sư của chúng tôi đi sâu vào tìm hiểu qua bài viết dưới đây!

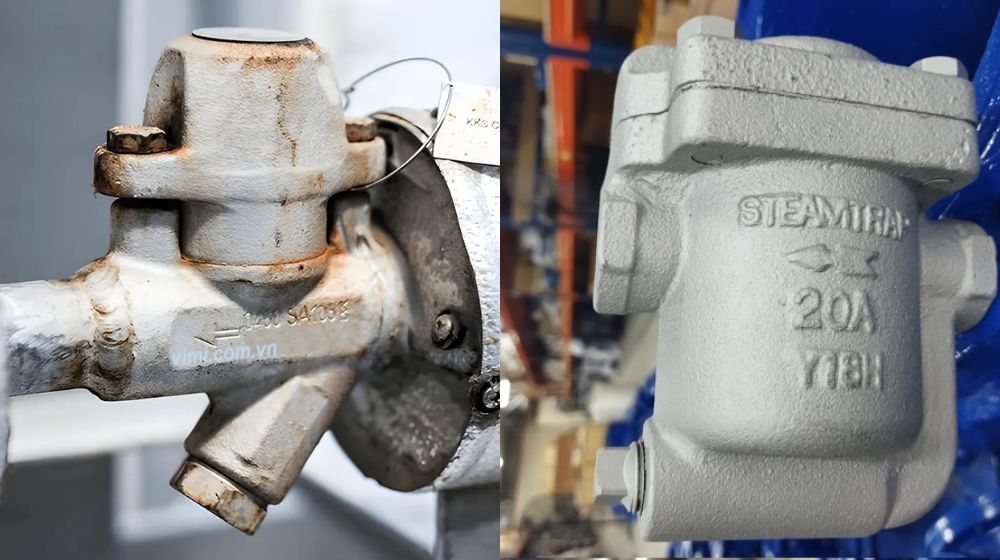

1. Bẫy hơi cơ học là gì

Bẫy hơi cơ học dựa vào sự khác biệt về mật độ giữa hơi nước và nước ngưng tụ để hoạt động ( cụ thể là sự khác biệt về trọng lượng riêng của nước và hơi nước ). Chúng có thể liên tục lọc một lượng lớn nước ngưng tụ.

Không giống như các loại bẫy hơi khác dựa vào sự thay đổi nhiệt độ hoặc thay đổi vận tốc. Bẫy cơ học có thể hoạt động theo phản ứng chính xác với dòng nước ngưng mà hiệu suất của chúng không bị ảnh hưởng bởi hầu hết các yếu tố bên ngoài. Đây là một trong những lợi thế khác biệt của chúng so với 2 loại bẫy hơi còn lại

2. Phân loại bẫy hơi cơ học

Bẫy hơi cơ học được phân loại dựa trên nguyên lý chuyển động cơ học của các bộ phận bên trong để đóng/mở van xả nước ngưng. Theo đó, bẫy hơi cơ học gồm hai loại chính: Dạng phao và dạng gầu đảo

2.1 Bẫy hơi cơ học dạng phao

Bẫy hơi phao là loại bẫy sử dụng phao kín, thường có hình cầu, được lắp bên trong thân bẫy. Dòng bẫy này được đánh giá cao nhờ khả năng xả nước ngưng ổn định, phù hợp cho các hệ thống hơi yêu cầu làm việc liên tục

2.2 Bẫy hơi cơ học loại gầu đảo

Bẫy hơi gầu đảo là loại bẫy cơ học sử dụng gầu ngược kết hợp với cơ cấu van để kiểm soát quá trình xả nước ngưng. Loại bẫy này có kết cấu đơn giản, độ bền cao và thường được ứng dụng trong các hệ thống hơi có áp suất trung bình đến cao.

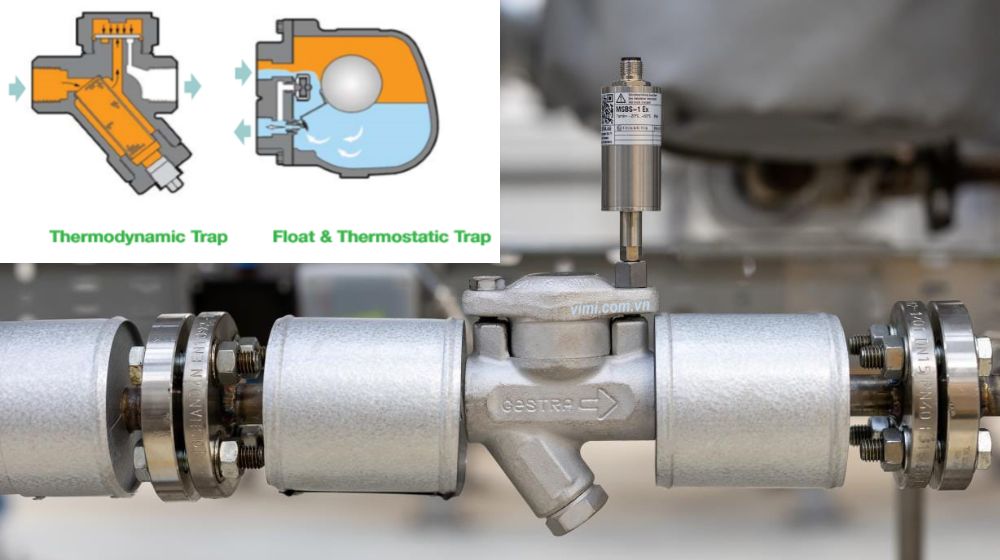

3. Nguyên lý hoạt động của bẫy hơi cơ học là gì

Cùng là một dạng bẫy hơi cơ học, tuy nhiên về mặt nguyên lý hoạt động của chúng có phần khác nhau. Vậy cách thước hoạt động của từng loại bẫy hơi cơ học là gì?

• Trong bẫy hơi cơ học dạng phao, vị trí của phao bị ảnh hưởng trực tiếp bởi mức độ ngưng tụ trong bẫy. Phao phản ứng với dòng nước ngưng, đóng mở van để bù đắp phù hợp. Khi nước ngưng tụ đến bẫy sẽ làm quả phao nổi lên, nâng van ra khỏi vị trí của nó, van mở, nước ngưng được giải phóng
• Gầu trong bẫy hơi cơ học dạng gầu đảo được gắn với một đòn bẩy để mở / đóng van. Khi hơi nước chảy vào mặt dưới của xô ngược và nước ngưng tụ bao quanh nó ở bên ngoài, hơi nước làm cho xô nổi và bốc lên. Ở vị trí này, gầu sẽ làm cho van bẫy đóng lại

4. Ưu nhược điểm của bẫy hơi cơ học là gì

Thông qua nguyên lý làm việc của chúng, hẳn các bạn đã thêm một phần nào đó hiểu được về loại bẫy này rồi. Vậy ưu và nhược điểm của bẫy hơi cơ học là gì?

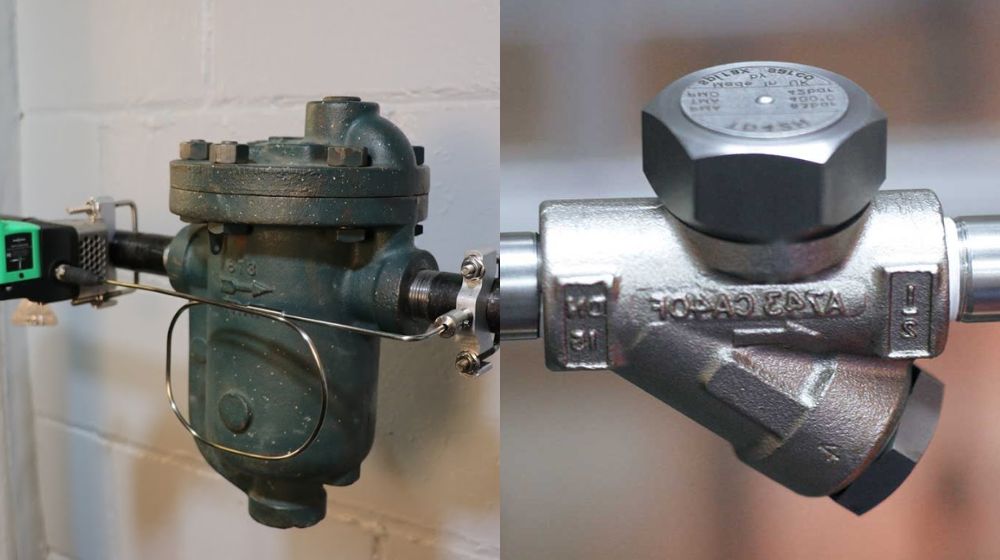

4.1 Ưu điểm của bẫy hơi cơ học

Bẫy hơi cơ học có khả năng xả nước ngưng ổn định và hiệu quả, phù hợp với các hệ thống hơi làm việc liên tục. Loại bẫy này ít bị ảnh hưởng bởi sự dao động áp suất hoặc lưu lượng thay đổi đột ngột, có lưu lượng xả lớn theo kích thước và chịu được va đập thủy lực (water hammer). Một số thiết kế còn cho phép xả khí tự do, giúp hệ thống khởi động nhanh và vận hành ổn định

4.2. Nhược điểm của bẫy hơi cơ học

Bẫy hơi cơ học có thể bị hư hỏng do đóng băng nếu lắp đặt ở vị trí tiếp xúc trực tiếp với môi trường có nhiệt độ dưới 0°C. Ngoài ra, một số loại có khả năng xả khí chậm, yêu cầu duy trì mực nước làm kín trong thân bẫy và có thể gặp hiện tượng không xả nước ngưng nếu làm việc vượt quá áp suất chênh lệch thiết kế

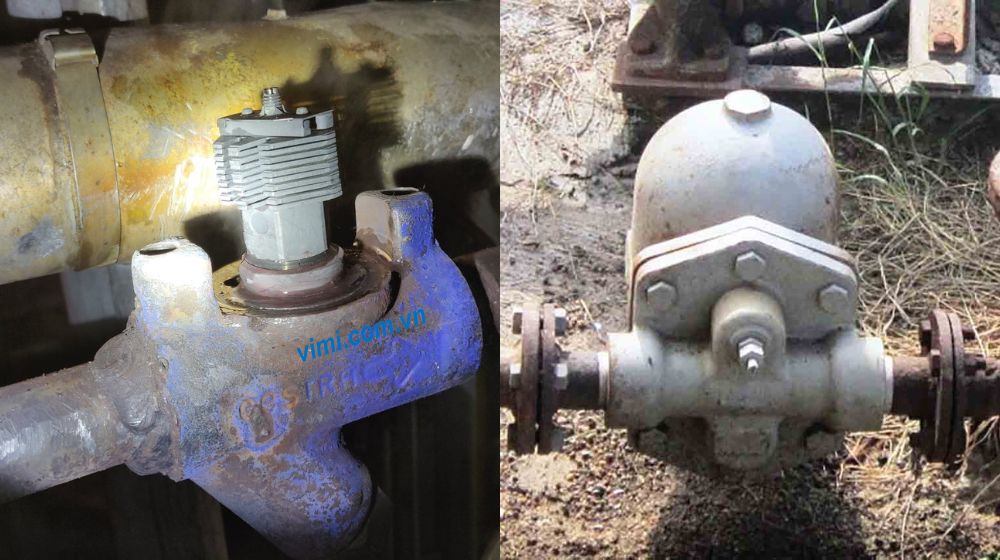

5. Ứng dụng của bẫy hơi cơ học là gì

Bẫy hơi cơ học chủ yếu được sử dụng trong các hệ thống hơi bão hòa, nơi nước ngưng được tạo ra liên tục và cần được xả ổn định. Trong thực tế, loại bẫy này thường được ứng dụng tại:

• Đường ống phân phối hơi chính và các nhánh cấp hơi trong nhà máy
• Thiết bị trao đổi nhiệt như bộ gia nhiệt, dàn sấy, nồi hấp, autoclave
• Áo gia nhiệt của bồn chứa, bể phản ứng trong các ngành công nghiệp
• Hệ thống hơi có lưu lượng nước ngưng lớn và yêu cầu xả liên tục
• Hệ thống sấy công nghiệp trong các ngành dệt may, giấy, thực phẩm và hóa chất,…

Đối với hệ thống hơi quá nhiệt, lượng nước ngưng tụ thường rất ít, khiến bẫy hơi cơ học, đặc biệt là bẫy gầu ngược, không phù hợp để sử dụng. Khi không đủ nước ngưng tạo lực làm việc cần thiết, bẫy có thể gây rò rỉ hơi quá nhiệt, dẫn đến thất thoát năng lượng và làm tăng áp suất ngược trong hệ thống.
