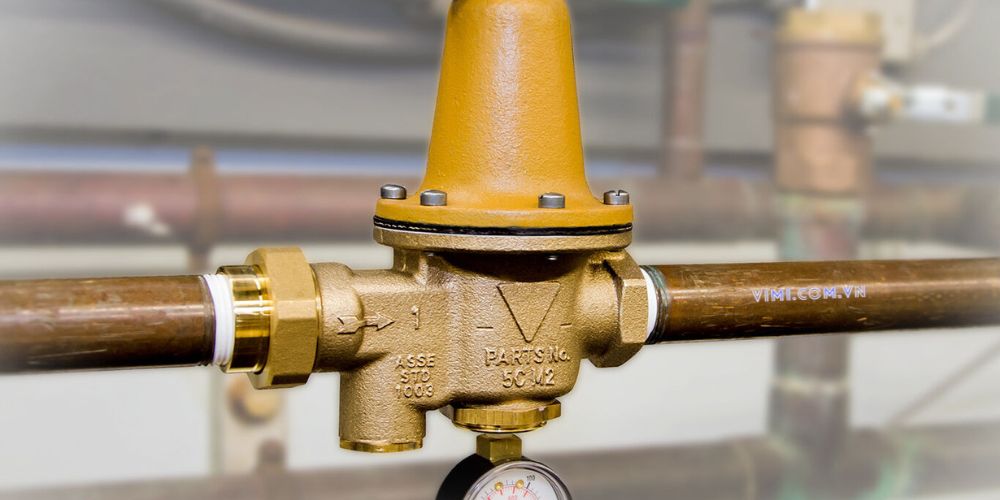

“Cấu tạo van giảm áp” là một trong những từ khóa được nhiều người trong ngành van tìm kiếm, bởi lẽ đây là một trong những van công nghệ thường dùng trong nhiều lĩnh vực và hệ thống khác nhau
Nội dung chính
1Để hiểu cấu tạo van giảm áp cần biết chủng loại van
Hiểu sơ qua chúng ta biết rằng van giảm áp là một loại van dùng để giảm áp suất khi lưu chất chảy qua van, nhưng chỉ có những người chuyên môn về dòng van này mới hiểu rõ về cấu tạo và nguyên lý hoạt động của van.
Khi bạn hiểu về cấu tạo của van giảm áp, bạn sẽ nắm được nguyên lý hoạt động của van và nhìn hình dáng bên ngoài chúng ta cũng có thể biết được đó là là giảm áp trực tiếp hay giảm áp gián tiếp
2
Cấu tạo van giảm áp trực tiếp
Van giảm áp trực tiếp là loại van có cấu tạo đơn giản và dễ hình dung, cũng như dễ hiểu về nguyên lý hoạt động của van. Tùy theo yêu cầu và tùy theo nhà sản xuất mà van có thể có thêm hoặc bớt đi các bộ phận khác nhau
2.1 Cấu tạo van giảm áp trực tiếp dạng cơ bản

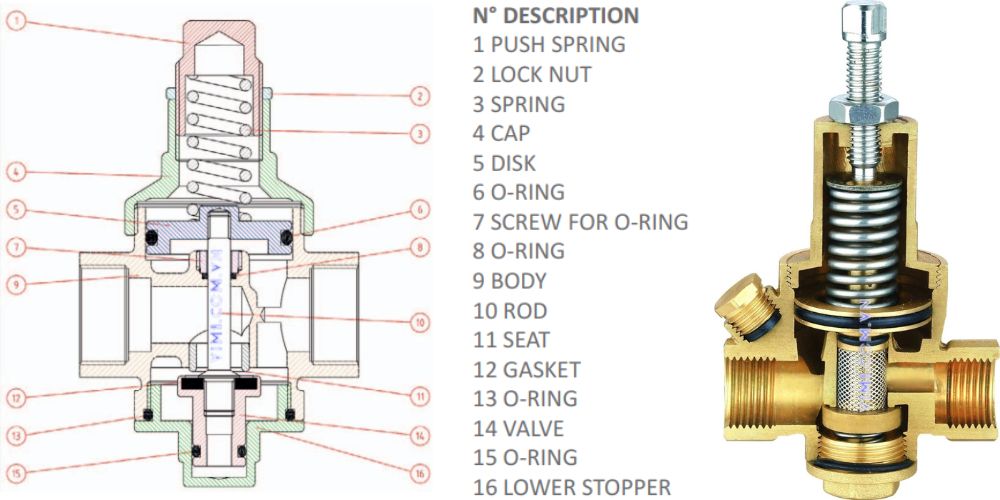

Với dạng cơ bản, van gồm có các bộ phận dưới đây
- 1 – Núm điều chỉnh lò xo
- 2 – Nút khóa
- 3 – Lò xo
- 4 – Nắp van
- 5 – Đĩa van
- 6 – Gioăng làm kín
- 7 – Ren
- 8 – Gioăng làm kín ren
- 9 – Thân van
- 10 – Trục van
- 11 – Ghế van
- 12 – Gasket
- 13 – Vòng đệm đế van
- 14 – Đế van
- 15 – Vòng đệm đáy van
- 16 – Chốt chặn dưới

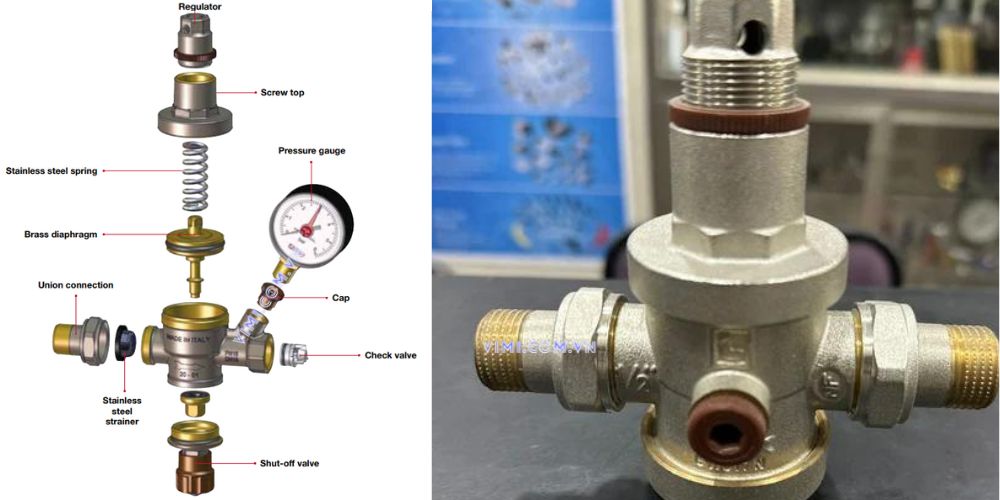

2.2 Có thêm van một chiều và đồng hồ đo áp suất
Với trường hợp cấu tạo van giảm áp dưới đây, van có thêm đồng hồ đo áp suất đầu ra của van. Van 1 chiều ở đầu ra và lọc bằng inox (dạng nhỏ) ở đầu vào cũng được thiết kế

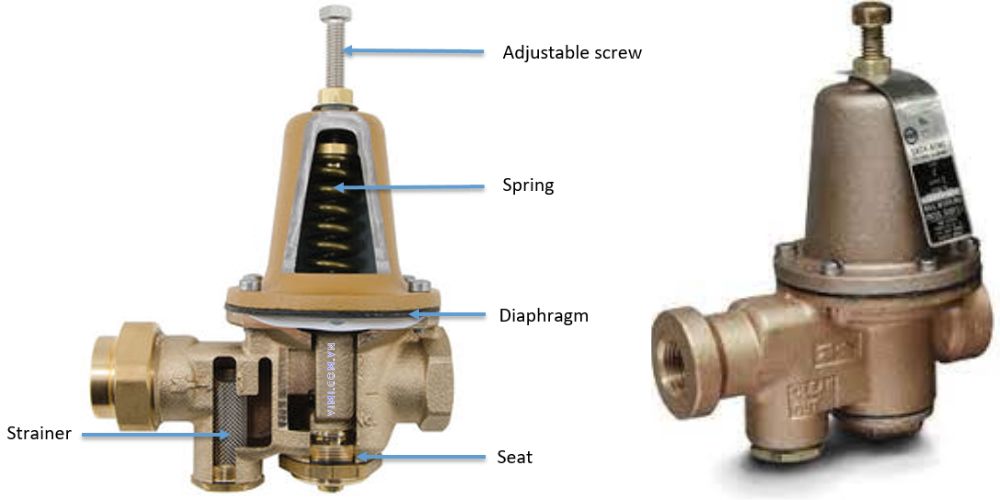

2.2 Van có y lọc kèm theo
Trong những trường hợp là van được dùng cho hệ thống dẫn nước, như trường hợp cấu tạo van giảm áp có thêm y lọc lớn được thiết kế bằng cấu tạo riêng ở phía trước đầu vào của van
3Cấu tạo van giảm áp trực tiếp

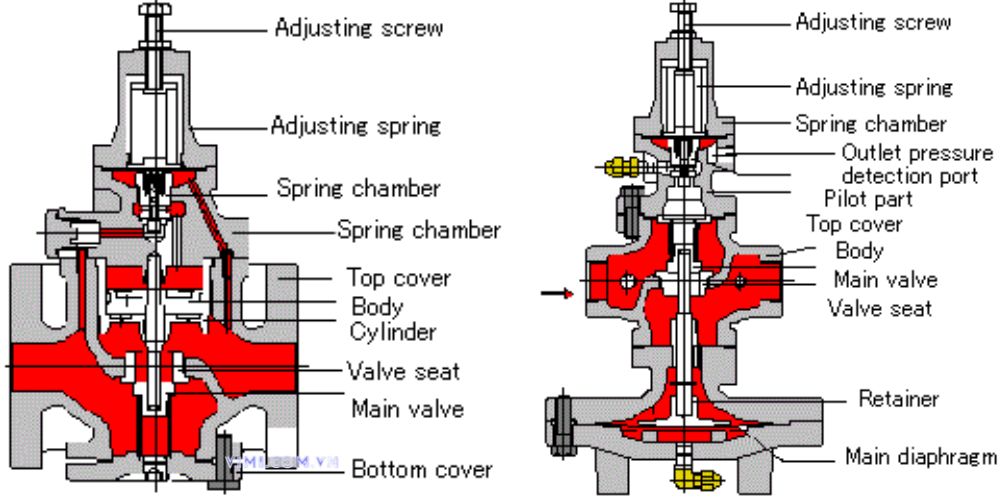

Khác với cấu tạo van giảm áp trực tiếp, kiểu gián tiếp có cấu tạo phức tạp hơn và được chia làm 2 chủng loại chính là dạng màng và dạng piston, với mỗi chủng loại thì van có cấu tạo tương đối khác nhau
3.1 Cấu tạo van tác động gián tiếp dạng màng

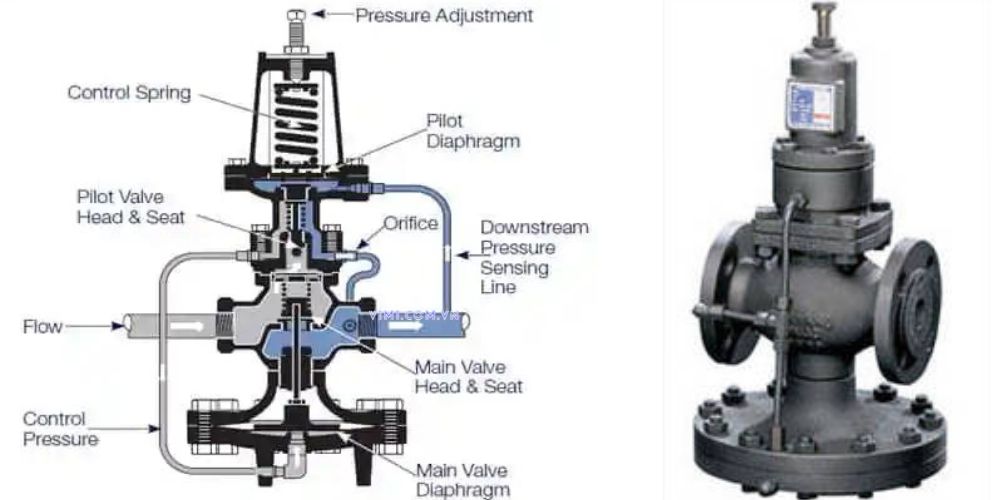

Ngoài các bộ phận như ở dạng trực tiếp, cấu tạo van giảm áp kiểu tác động gián kểu sử dụng màng ngăn có các bộ phận cơ bản và khác biệt như ảnh dưới đây
- Pressure Adjustment: Núm điều chỉnh áp suất
- Control Spring: Lò xo điều khiển
- Pilot diaphragm: Màng van phụ
- Pilot valve head & seat: đầu và đĩa van phụ
- Orifice: Lỗ orifice
- Main valve head & seat: Đầu và đĩa van chính
- Main valve diaphragm: Màng van chính
3.2 Cấu tạo van tác động gián tiếp dạng piston

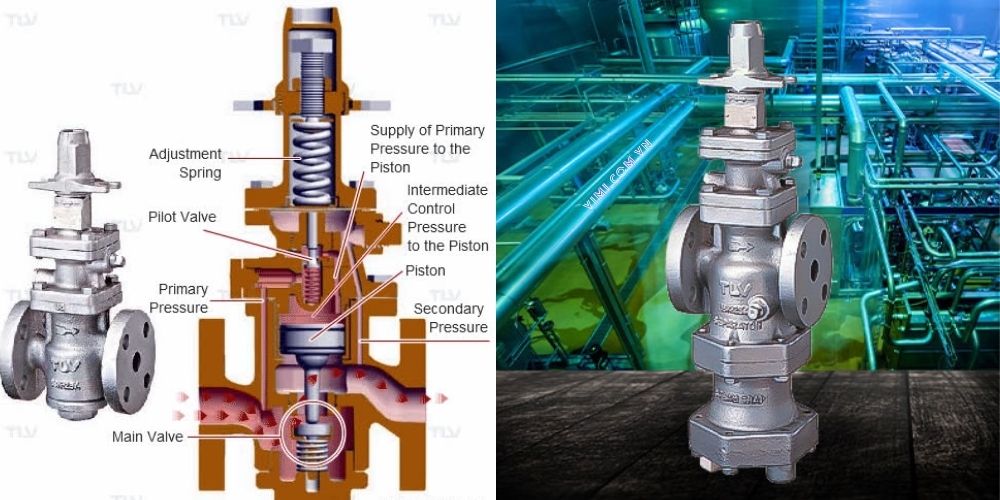

Có cùng dạng cấu tạo gồm bộ phận van phụ để điều khiển van chính, cấu tạo van giảm áp gián tiếp sử dụng cách vận hành bằng piston có những bộ phận cơ bản và nổi bật so với các loại kể trên như dưới đây và thông qua hình ảnh và các bộ phận chúng ta cũng hiểu được cách thức hoạt động
- Adjustment spring: Núm điều chỉnh áp suất
- Pilot valve: Van điều khiển (van phụ)
- Primary pressuer: Áp suất đầu vào
- Supply of primary pressuer to the piston:
- Piston: pít tông
- Pressuer to the piston: Áp suất dẫn tới piston
- Secondary pressure: Áp suất đầu ra
- Main valve: Van chính

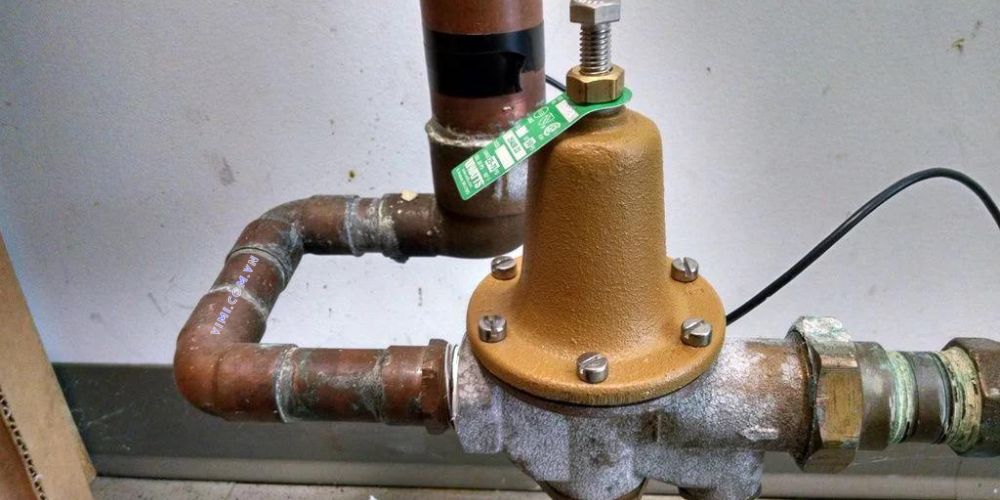

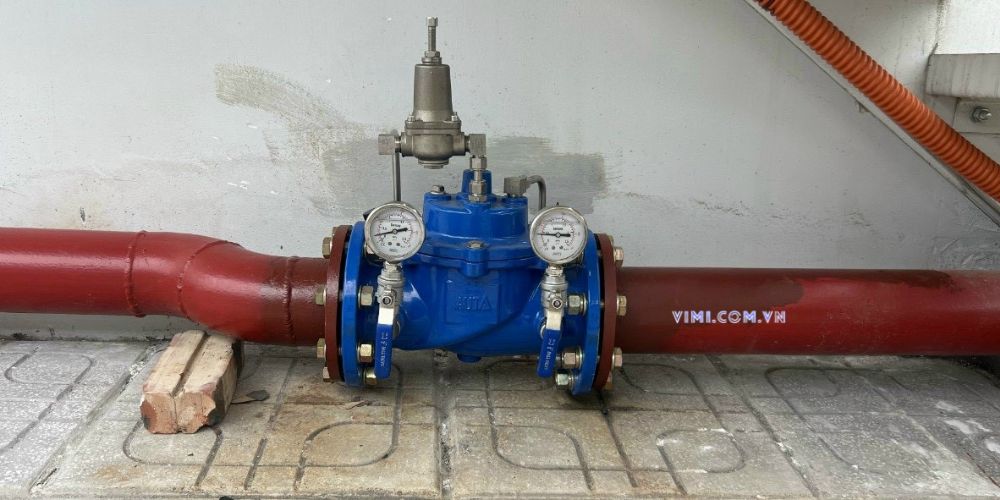

4Lắp đặt và sử dụng van
Thực tế lắp đặt của van giảm áp bao gồm cả van dạng trực tiếp và gián tiếp, kiểu trực tiếp thường sử dụng cho các hệ thống nước và hơi và được lắp chủ yếu trên các đường ống kích thước nhỏ
Kiểu gián tiếp van thường sử dụng trên những đường ống kích thước lớn và kết nối bằng mặt bích
