Côn thu lệch tâm là gì

Với côn thu thông thường, chúng ta ít để ý tới sự lệch tâm hay đồng tâm, trong chuyên nghành ống côn thu mà mọi người thường nói đến là côn thu đồng tâm. Tuy nhiên, với nhiều hệ thống đường ống cần loại côn thu đặc biệt mà bài viết đang chia sẻ cùng quý độc giả – Côn thu lệch tâm là gì

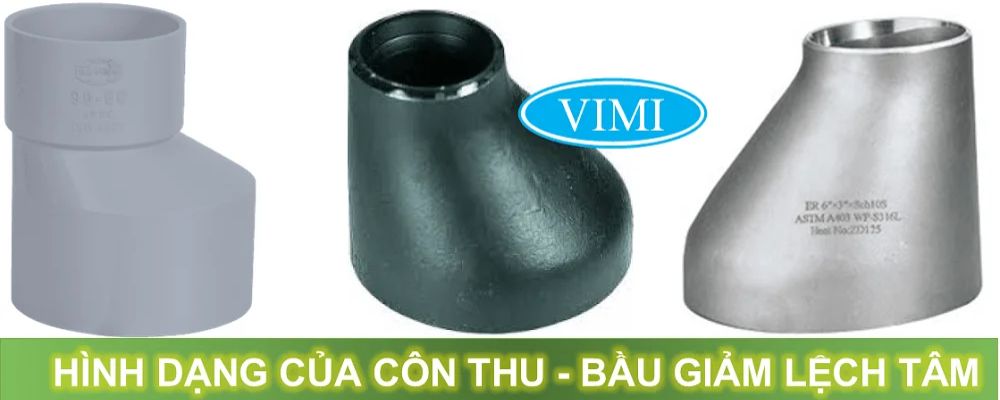

1 Hình dạng của côn thu – bầu giảm lệch tâm

Khác với loại côn thu đồng tâm  thông thường, loại có hình dạng thon đều ( nhỏ đều ) từ phía có đường kính lớn về phía có đường kính nhỏ. Loại côn thu lệch tâm có hình dạng giảm nhanh 1 phía ( phía trên so với vị trí đường ống nằm ngang ), phần phía dưới vẫn phẳng đáy. Cũng vì hình dạng này mà phụ kiện còn có tên gọi khác ” Bầu giảm lệch tâm

Trong cá loại bầu giảm lệch tâm, loại được chế tạo từ kim loại có dạng trơn, trong khi phụ kiện được sản xuất từ nhựa lại có phần gờ ( gia tăng độ dày ) ở cổ phụ kiện – nơi kết nối với ống nhựa

côn thu bầu giảm lệch tâm là gì - hình dáng

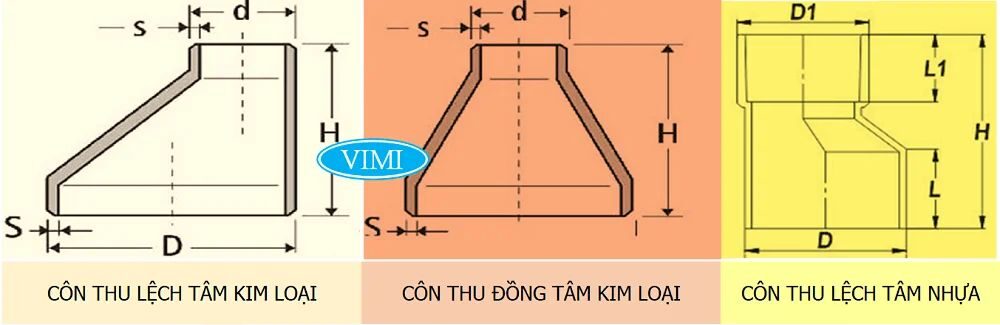

2 Sự khác nhau giữa côn thu đồng tâm và lệch tâm

Chúng ta thấy rõ sự khác nhau nổi bật, tạo nên tên gọi của loại côn thu lệch tâm, đó chính là đường tâm của 2 đường ống kết nối 2 đầu của bầu giảm này lệch nhau. Vì thế chúng mang cái tên lệch tâm, và tên tiếng anh của sản phẩm cũng vậy ” Ecentric Reducer

Với côn thu đồng tâm: Đường tâm của cả 2 đường ống kết nối từ 2 phía, trùng với đường tâm của côn thu

Với bầu giảm lệch tâm: 2 đường tâm kết nối từ 2 phía lệch nhau, kể cả với côn thu vật liệu kim loại lẫn vật liệu nhựa

kích thước côn thu đồng tâm và lệch tâm

3 Chức năng của côn thu – bầu giảm lệch tâm là gì

Trong nhiều hệ thống đường ống, đặc tính của dòng lưu chất khác nhau, dẫn đến những yêu cầu kỹ thuật khác nhau. Một trong những yêu cầu thường gặp đó là, cần phải thiết kế sao cho khi ngừng cấp ( nước sạch ), hay ngừng thải ( với nước thải ), hoặc dừng lưu chuyển ( các chất lỏng khác ) thì không còn đọng lại lưu chất trong ống. Khi đó:

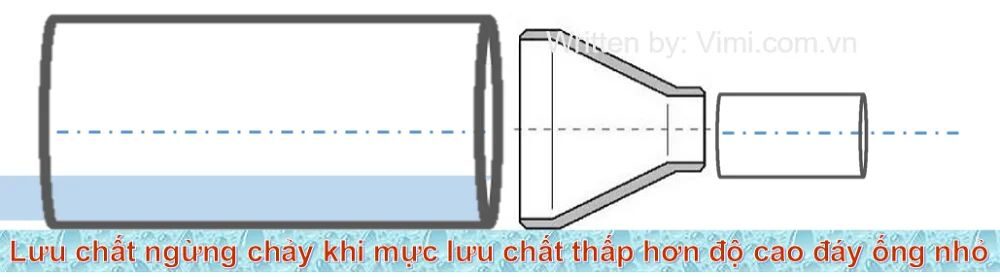

Với ống nằm ngang kết nối côn thu đồng tâm

Khi độ cao dòng chảy thấp hơn đáy của đường ống nhỏ, và dòng chảy có hướng từ phía ống lớn sang ống nhỏ. Khi đó dòng lưu chất bị ngưng lại theo nguyên lý dễ hiểu ” Nước chảy về chỗ trũng, theo trọng lực bản thân “. Điều này không đáp ứng được yêu cầu kỹ thuật nói trên

dòng chảy ở côn thu bầu giảm đồng tâm

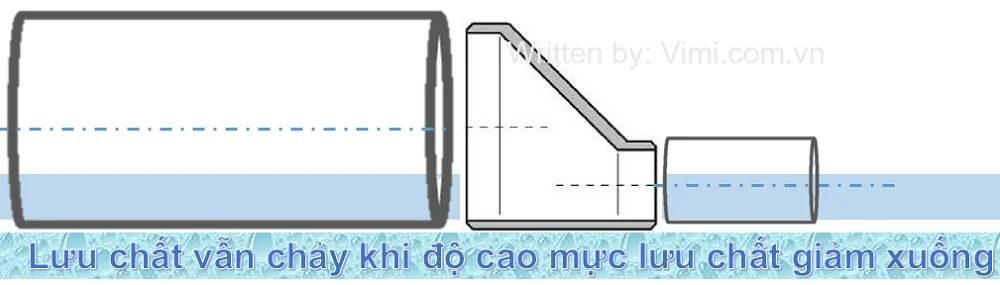

Với ống nằm ngang kết nối côn thu lệch tâm

Do đường tâm của côn thu lệch nhau, nên đáy của ống lớn và ống nhỏ trùng nhau, vì vậy nên dòng chảy không bị đọng lại, dù cho hướng dòng chảy từ phía nào. Thông thường các nhà thiết kế sẽ thiết kế có độ nghiêng để đảm bảo chảy hoàn toàn bằng trọng lượng của bản thân dòng.

Kết quả này mang lại lợi ích độ bền cho hệ thống, đặc biệt là với những dòng lưu chất có thành phần hóa học ăn mòn kim loại hoặc nhựa

dòng chảy ở côn thu bầu giảm lệch tâm



4 Điều kiện sử dụng côn thu lệch tâm là gì? Khi nào cần sử dụng

Với đặc điểm hình dáng, cấu tạo và chức năng như trên, loại bầu giảm được sử dung khi thỏa mãn các điều kiện

Khi ống được thiết kế nằm ngang, song song với mặt đất, bởi đường ống đứng thì côn lệch tâm không còn ý nghĩa dòng chảy, khi đó chúng chỉ có ý nghĩa trong việc lắp đặt

Khi ngừng lưu chuyển dòng lưu chất, thì cần chảy hết hoặc hút hết chúng ra khỏi ống. Đặc biệt là các hệ thống ống nước thải bẩn, đường dẫn hóa chất, đường dẫn dầu…

Kết quả khi sử dụng côn thu lệch tâm là gì

Chảy hết lưu chất, không tồn đọng trong ống, đảm bảo được độ bền của ống bởi không bị ăn mòn hay phá hỏng do lưu chất đọng lại trong ống gây ra

Mặt phẳng đáy ống bằng nhau, tạo điều kiện thuận lợi trong việc gia cố, chống đỡ, kích thước giá đỡ có thể đồng bộ, hoặc việc tạo nền đỡ ống trở thành nền phẳng

Nhược điểm khi sử dụng côn thu lệch tâm là gì.

Bầu giảmlệch tâm có giá thành đắt hơn côn thu đồng tâm

Cần phải kiểm tra và tính toán chính xác để tạo ra hiệu quả như chức năng của loại phụ kiện này

Hầu hết chỉ sử dụng kết nối hàn, hoặc kết nối keo

5 Vật liệu chế tạo côn thu lệch tâm

Hầu hết các phụ kiện này được chế tạo bởi 3 loại kim loại chính: Inox, thép hàn và nhựa

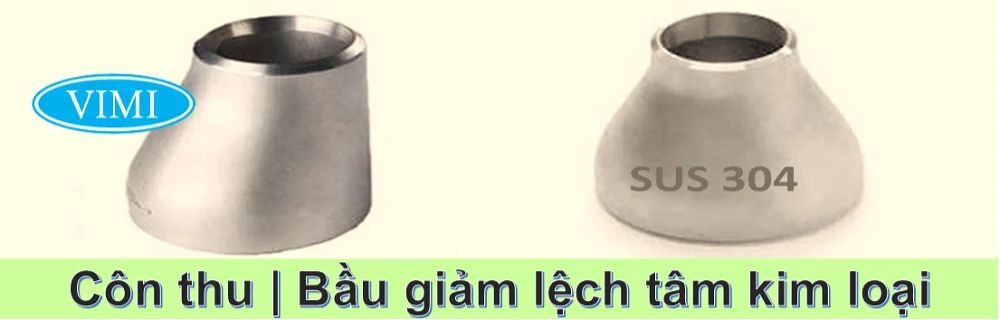

Côn thu kim loại

Bao gồm cả côn thu inoxcôn thu thép hàn, được chế tạo theo các tiêu chuẩn khác nhau và có các tiêu chuẩn độ dày khác nhau, để đảm bảo kết nối được với các loại đường ống có các tiêu chuẩn chiều dày tương đướng. Tham khảo bài viết ” Quy đổi kích thước ống

 sự khác nhau côn thu đồng tâm và lệch tâm là gì

Bầu giảm lệch tâm nhựa

So với côn thu nhựa thông thường, loại sản phẩn này ít được sử dụng và không nhiều nhà sản xuất trong nước chế tạo, bởi các ống nhựa có thể linh hoạt hơn trong gia cường và giá đỡ cho hệ thống ống nhựa đơn giản hơn so với đường ống kim loại.

Côn thu lệch tâm bầu giảm nhựa

6 Kết nối côn thu lệch tâm với ống

Với các phụ kiện ống khác, thường có cả 3 phương pháp kết nối phổ biến: Kết nối bằng phương pháp hàn, kết nối bằng ren và kết nối bằng keo dán. Tuy nhiên với côn thu lệch tâm, do đường tâm lệch nhau nên không sử dụng kết nối ren

Kết nối hàn –  Bầu giảm lệch tâm kim loại

Đây là loại kết nối phổ biến trong đường ống kim loại, đặc biệt là những đường ống có kích thước lớn, bởi chúng tạo ra mối nối đảm bảo cả về độ bền lẫn độ kín khiết. Phương pháp này còn phù hợp và duy nhất  được áp dụng với ống có áp lực lớn

Kết nối bằng keo – Bầu giảm lệch tâm nhựa

Trong hệ thống ống nhựa, hầu hết chỉ sử dụng kết nối keo và kết nối ren. Với việc kết nối phụ kiện này thì phương pháp kết nối bằng keo là duy nhất

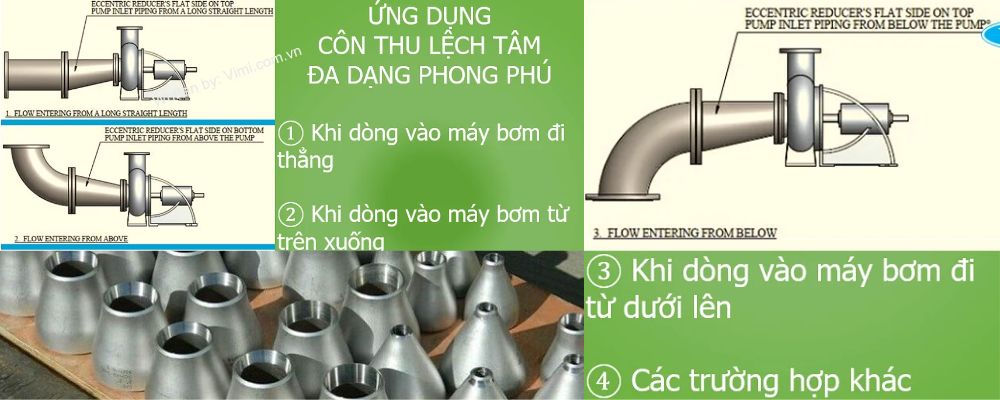

7 Ứng dụng của bầu giảm lệch tâm

Bằng thực tế kinh nghiệm thiết kế, thi công và tìm hiểu thêm về ứng dụng của côn thu lệch tâm là gì, chúng tôi được biết loại phụ kiện này được ứng dụng tương đối rộng rãi và là một trong những phụ kiện quan trong không thể thiếu trong nhiều mối nối khác nhau.\

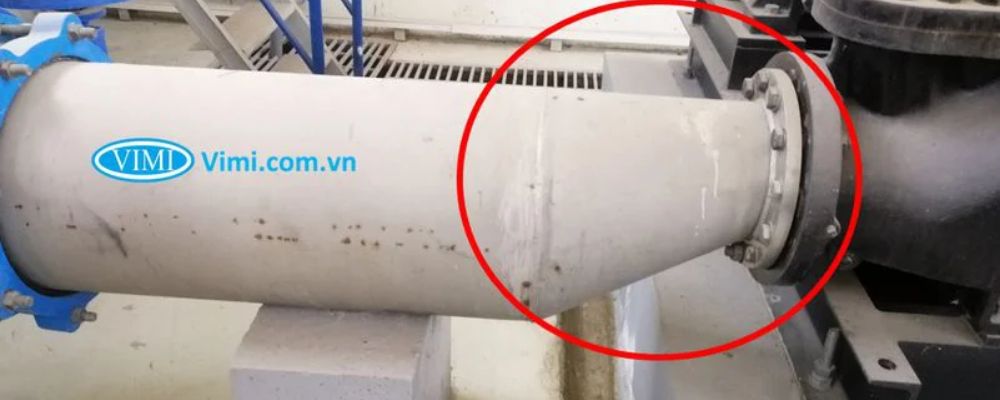

Ngoài chức năng cơ bản trình bày ở mục 3 của bài viết này, phụ kiện còn được sử dụng nhiều trong việc kết nối với máy bơm. Giúp cho máy bơm hoạt động tốt hơn, giảm lượng bọt khí vào bơm, tăng công suất bươm và kéo dài tuổi thọ máy móc

ứng dụng côn thu bầu giảm lệch tâm là gì
