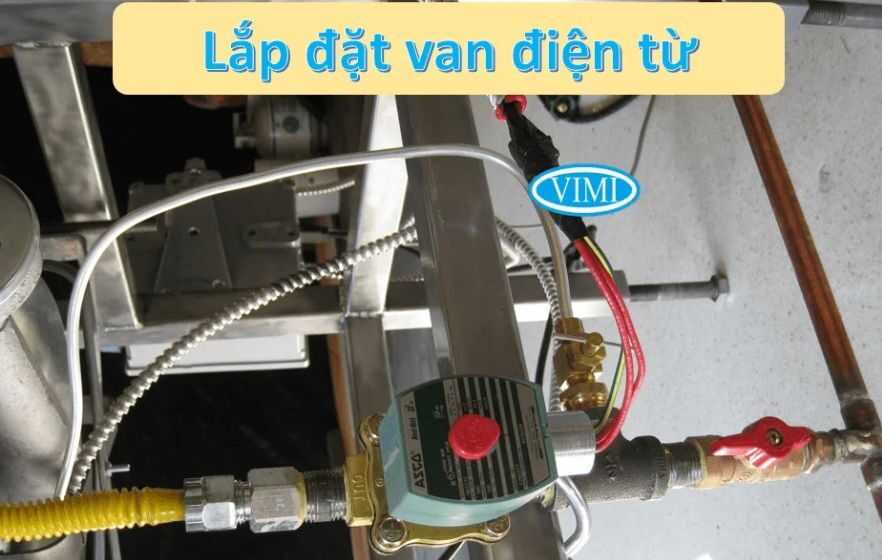

Hướng dẫn lắp đặt van điện từ

Van điện từ được biết đến là sản phẩm rất thông dụng, tuy vậy việc lắp đặt van điện từ cho đúng quy trình, đúng kỹ thuật thì không phải ai cũng biết đến. Vì vậy Vimi chúng tôi sẽ chia sẻ cho các bạn chi tiết và trình tự đúng kỹ thuật nhất qua từng bước.

Hướng dẫn lắp đặt van điện từ

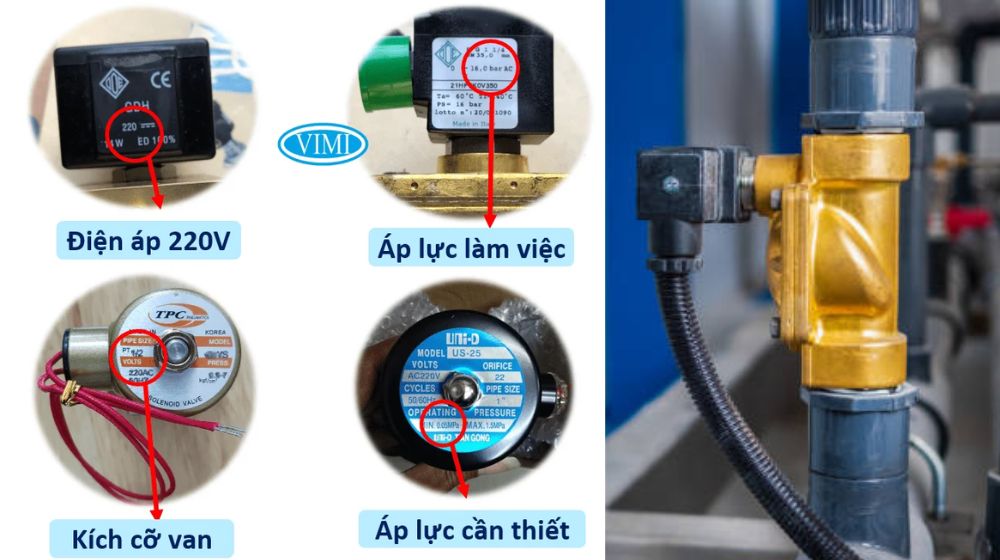

1 Xác định van điện từ có phù hợp với nhu cầu không?

Trước khi bắt đầu lắp đặt, điều quan trọng là phải xác minh rằng van điện từ phù hợp và an toàn cho ứng dụng mong muốn bằng cách đọc kỹ hướng dẫn sử dụng và hướng dẫn an toàn đi kèm với từng nhãn hiệu van điện từ.

Những lưu ý quan trọng cần xác định rõ là:

  • Thông số điện áp đã phù hợp với nhu cầu chưa? Điện áp: 24V hay 220V hay 12V
  • Kích cỡ đường ống lắp đặt có phù hợp với kích cỡ van chuẩn bị lắp không
  • Áp lực làm việc của hệ thống là bao nhiêu? Có nhỏ hơn áp lực cho phép trên van điện từ không?
  • Van điện từ chuẩn bị lắp có cần áp lực để đóng mở không?
  • Van điện từ sử dụng có chứng chỉ IP67 không?
  • Môi trường sử dụng cho van điện từ là gì?

Hãy xem một số ví dụ mẫu dưới đây

Xác định van điện từ có phù hợp với nhu cầu không?

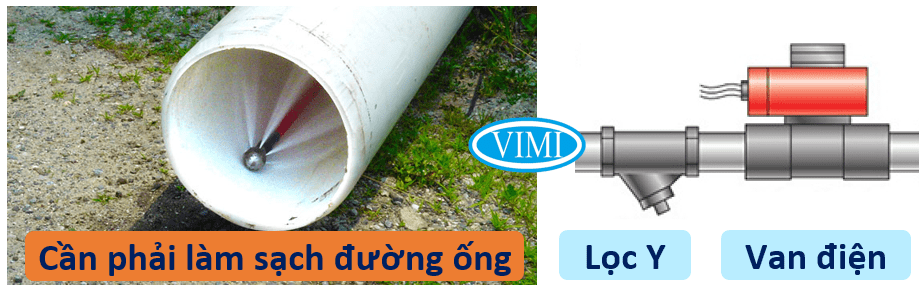

2 Kiểm tra đường ống lắp đặt van điện từ

Trước khi lắp đặt van điện từ lên đường ống thì chúng ta cần kiểm tra đường ống trước

  • Kiểm tra các chất cặn bẩn trong đương ống ( Thông thường ống hay có chứa những hạt gỉ sét, bụi bẩn, lá cây…. ) bởi vì các hạt bụi bẩn nhỏ trong đường ống này có thể xâm nhập vào van gây ra hiện tượng tắc van hoặc rò rỉ van. Vì thế người ta thường khuyến cao nên làm sạch đường ống trước khi lắp van.
  • Ngoài ra nếu bạn là người cẩn thận bạn có thể cần thiết phải lắp 1 thiết bị lọc rác ( Y lọc ) trước đầu vào của van điện từ thì có thể đảm bảo van điện từ được hoạt động tốt nhất, bền nhất.
  • Nếu có thể các bạn mở cho lưu chất chảy ra ngoài một ít để đảm bảo lưu chất sạch hoàn toàn

Kiểm tra đường ống lắp đặt van điện từ

3 Khảo sát và kiểm tra vị trí được lắp van điện từ

Trong quá trình lắp đặt thì vị trí lắp đặt van điện từ là một phần rất quan trọng, giúp cho van có thể hoạt động bền bỉ được hay không? Và đặc biệt sau này quá trình bảo trì, bảo dưỡng hoặc thay thế van được thuận lợi. Vì thế chúng ta cần phải khảo sát kỹ và chú ý các vấn đề sau:

  • Nên lắp đặt van điện từ trong môi trường khô ráo và thoáng khí. Van thường bị nóng trong quá trình sử dụng. Vì thế bạn phải cần đảm bảo van có thể thoát nhiệt và được làm mát bởi môi trường xung quanh.
  • Hầu hết các van điện từ chỉ có thể được sử dụng theo một hướng dòng chảy nhất định. Vì thế nhất định các bạn cần phải biết hướng dòng chảy của môi chất khi lắp van. Thường thì hướng dòng chảy chính xác được biểu thị bằng mũi tên trên thân van. Các đường ống ở hai bên van phải được kết nối chặt chẽ ( thường lắp kiểu lắp ren hoặc lắp mặt bích). Sử dụng cờ lê cho cả van và đường ống trong khi siết chặt. Ngăn chặn những căng thẳng không cần thiết trong hệ thống.

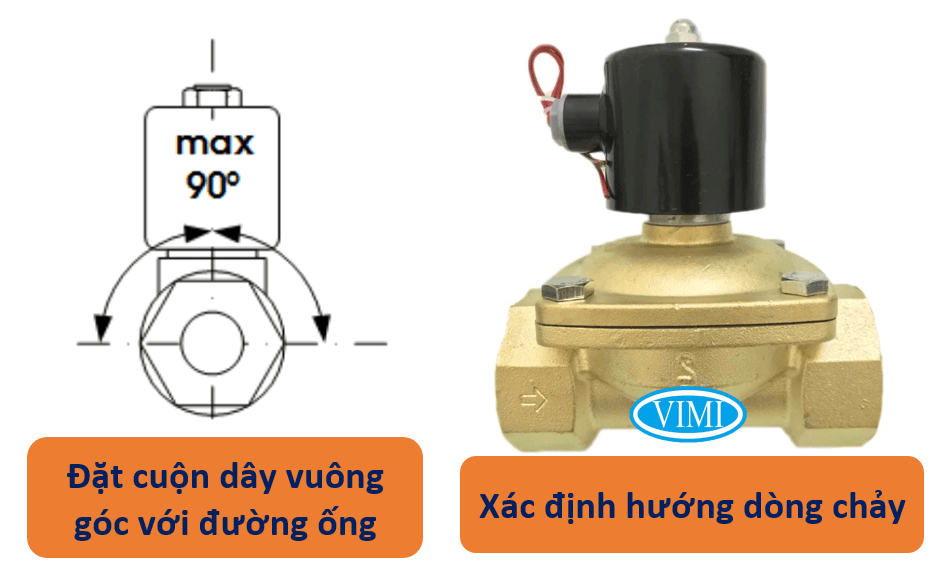

  • Cách tốt nhất để lắp đặt van là với cuộn dây hướng lên trên với độ lệch tối đa là 90 độ (xem hình). Điều này làm giảm nguy cơ tích tụ chất bẩn trong van.

Khảo sát và kiểm tra vị trí được lắp van điện từ

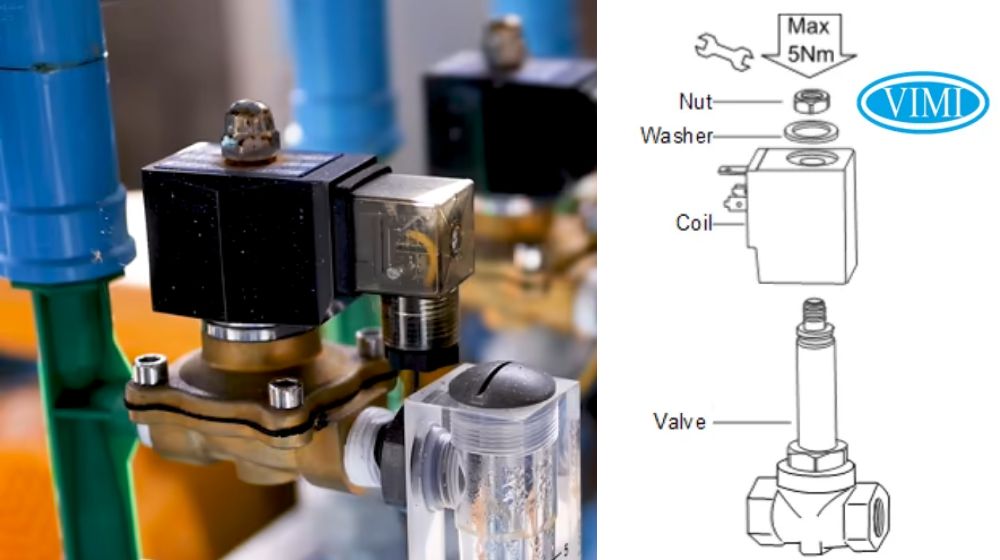

4 Lắp đặt cuộn coil, cuộn dây van điện từ

Thông thường cuộn coil van điện từ được gắn sẵn vào van, tuy nhiên có một số van chưa gắn, hoặc có thể bạn cần tháo ra và gắn lại cuộn dây trên van điện từ. Các bạn cần lưu ý rằng : “Không bao giờ kết nối cuộn dây với nguồn điện khi nó không được gắn trên van điện từ! Cuộn dây có thể bị cháy”. Làm theo hướng dẫn sử dụng để đảm bảo lắp ráp chính xác các bộ phận. Vặn đai ốc vừa đủ để đảm bảo cuộn dây không quay hoặc rung, nhưng tránh siết quá chặt để tránh hư hỏng. Hướng dẫn cho mô-men xoắn siết là 5 Nm.

Lắp đặt cuộn coil, cuộn dây van điện từ

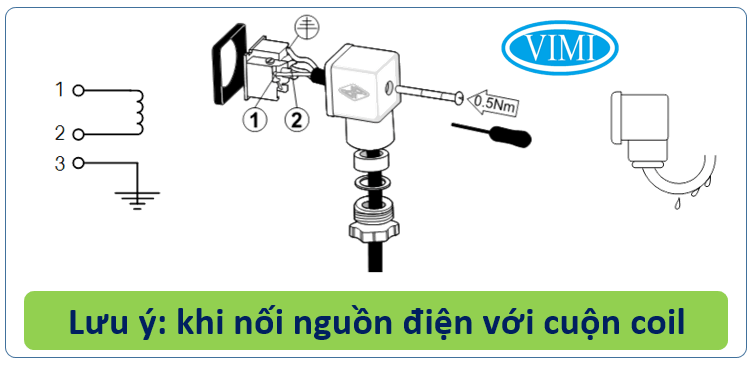

5 Đấu nối dây điện với van điện từ

Đối với hệ thống có sử dụng van điện từ thường thì van điện từ chỉ có một đầu nối vào. Chúng ta cần làm theo các bước sau đối với cuộn dây van điện từ mới đảm bảo được tối đa sự an toàn, và nâng cao được độ bền:

  • Sử dụng dây cáp ( dây điện) để kết nối các cực (1) và (2) với nguồn điện
  • Có thể bạn cần thiết phải nối đất để sử dụng van điện từ đảm bảo hơn không bị nhiễm điện ( nối mát)
  • Kết nối đầu nối với cuộn dây. Đảm bảo rằng không có hơi ẩm nào có thể lọt vào giữa cuộn dây và đầu nối ( Dùng tô vít để bắt vít với lực 0.5Nm )
  • Đặt cáp theo cách mà (nước ngưng tụ) không thể trượt dọc theo cáp vào đầu nối.

Đấu nối dây điện với van điện từ

6 Vận hành chạy thử

Sau khi chúng ta hoàn thành các bước trên thì bước cuối cùng là chạy thử. Và chúng ta cần lưu ý sau:

  • Chỉ bật nguồn điện khi đảm bảo chắc chắn rằng van được lắp đúng và có thể khởi động an toàn.
  • Xin lưu ý rằng áp suất rất có thể có trong hệ thống vì cần kiểm tra áp lực làm việc của hệ thống
  • Thực hiện thao tác đóng và mở van liên tục vài lần xem nó hoạt động ổn định chưa trước khi đưa nó vào sử dụng.
  • Cố gắng không để van điện từ ở trạng thái đóng điện trong thời gian dài dễ làm giảm tuổi thọ của cuộn dây hoặc thậm chí là cháy cuộn dây. Có nghĩa là van điện từ thường mở và thường đóng không thể hoán đổi cho nhau.

7 Một số lỗi thường gặp

Trong trường hợp van điện từ không hoạt động bình thường sau khi lắp đặt, trong hầu hết các trường hợp, điều này dễ dàng được sửa chữa. Đây là những lý do phổ biến nhất:

  • Van bị tắc do cặn bẩn. Các hạt bụi bẩn nhỏ có thể làm tắc các rãnh nhỏ và lỗ hở trong van. Mặc dù các đường ống có vẻ sạch sẽ trong quá trình lắp đặt, nhưng vẫn thường xuyên xảy ra tình trạng đường ống có chứa chất bẩn như hạt gỉ, cát, vụn cắt, vv. Luôn làm theo hướng dẫn trong sách hướng dẫn sử dụng. Đảm bảo rằng van được lắp lại đúng cách.
  • Van được kết nối sai hướng dòng chảy. Kiểm tra hướng dòng chảy được ghi trên thân van bằng mũi tên hoặc dòng chữ và đảo ngược van nếu cần.
  • Van được vận hành gián tiếp và áp suất chênh lệch quá thấp. Nếu áp suất qua van vận hành gián tiếp quá thấp (dưới 0,5 bar), van sẽ không mở đúng cách. Trong trường hợp này, nên sử dụng van hoạt động trực tiếp.
  • Trong trường hợp hệ thống bạn có hiện tượng búa nước thì các bạn nên hiểu Búa nước là hệ quả điển hình của tốc độ dòng chảy và áp suất cao trong các đường ống có đường kính nhỏ. Có một số giải pháp cho vấn đề này như sau:
    • Tăng đường kính ống để giảm vận tốc chất lỏng.
    • Giảm áp suất bằng van giảm áp trước van điện từ.
    • Làm giảm độ ẩm của búa nước bằng cách sử dụng ống mềm hoặc bộ đệm trước van điện từ.
    • Sử dụng van điện từ có thời gian đáp ứng lâu hơn. Điều này làm giảm quá độ áp suất.
