Ống HDPE 2 vách – 4 ứng dụng thực tế

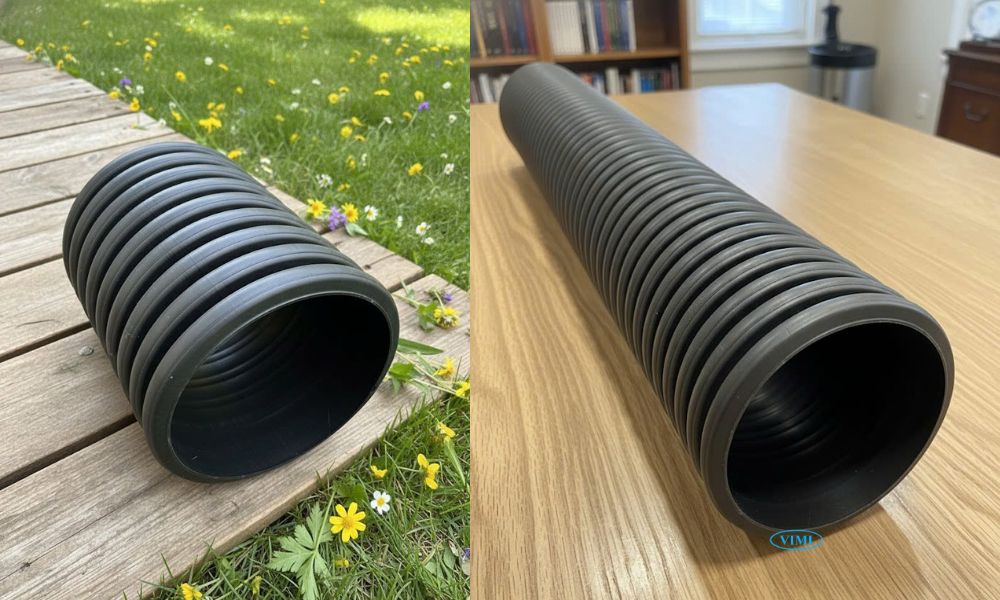

1. Ống HDPE 2 vách là gì

Ống HDPE 2 vách là ống HDPE gân xoắn đặc biệt có cấu trúc 2 vách, vách ngoài là gân chịu tải và vách trong trơn. Thiết kế này giúp ống vừa có độ bền cơ học, vừa nhẹ và dễ thi công, đặc biệt phù hợp cho công trình đường ống ngầm

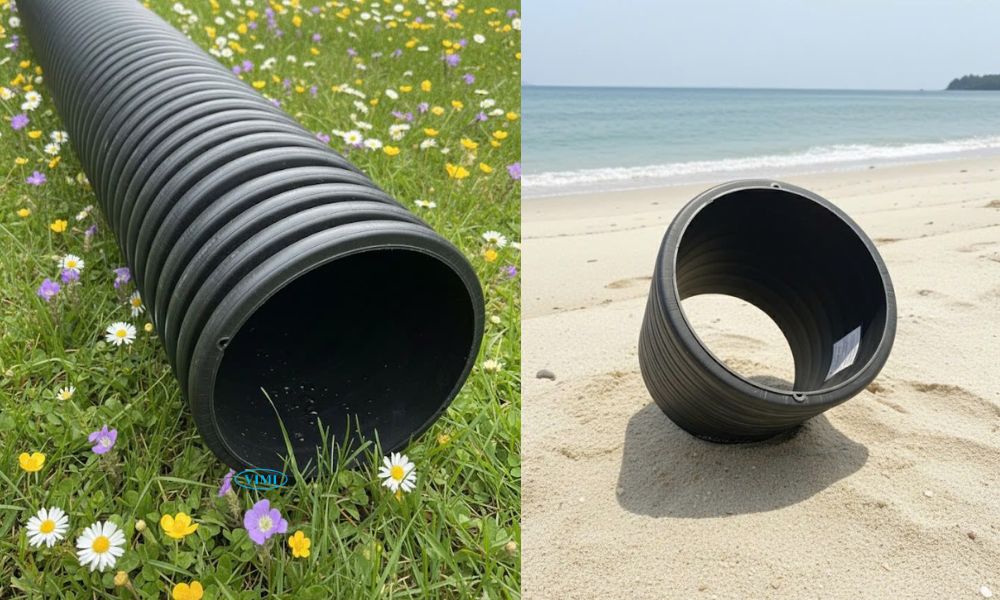

2. Tên gọi khác của ống HDPE 2 vách

Tùy cách gọi của nhà sản xuất hoặc theo lĩnh vực, ống HDPE 2 vách còn được biết với các tên gọi sau:

• Ống HDPE gân xoắn 2 vách
• Ống nhựa HDPE 2 vách
• Ống thoát nước HDPE 2 vách
• Ống nhựa HDPE gân sóng
• Ống HDPE 2 lớp

3. Thông số cần kiểm tra khi chọn ống nhựa HDPE 2 vách

Khi lựa chọn ống HDPE có gân xoắn 2 vách người dùng cần hiểu và đánh giá các thông số kỹ thuật theo một số tiêu chí như:

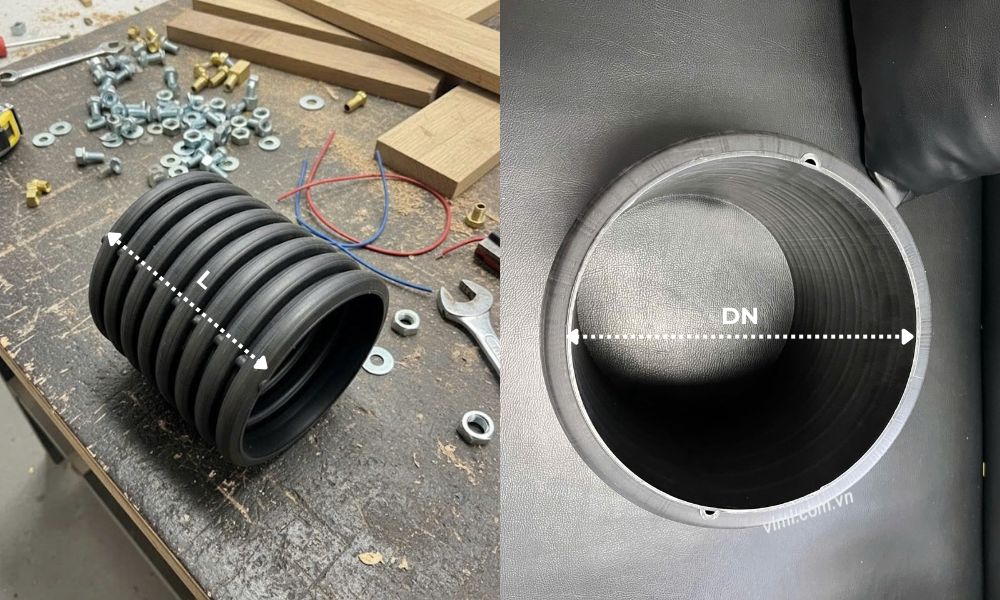

3.1 Kích thước danh nghĩa của ống HDPE 2 vách

Kích thước danh nghĩa (DN) là yếu tố đầu tiên kỹ sư kiểm tra để đảm bảo ống phù hợp không gian lắp đặt và loại cáp bên trong. Ống thoát nước HDPE 2 vách thường có kích thước từ DN200 ~ DN1200

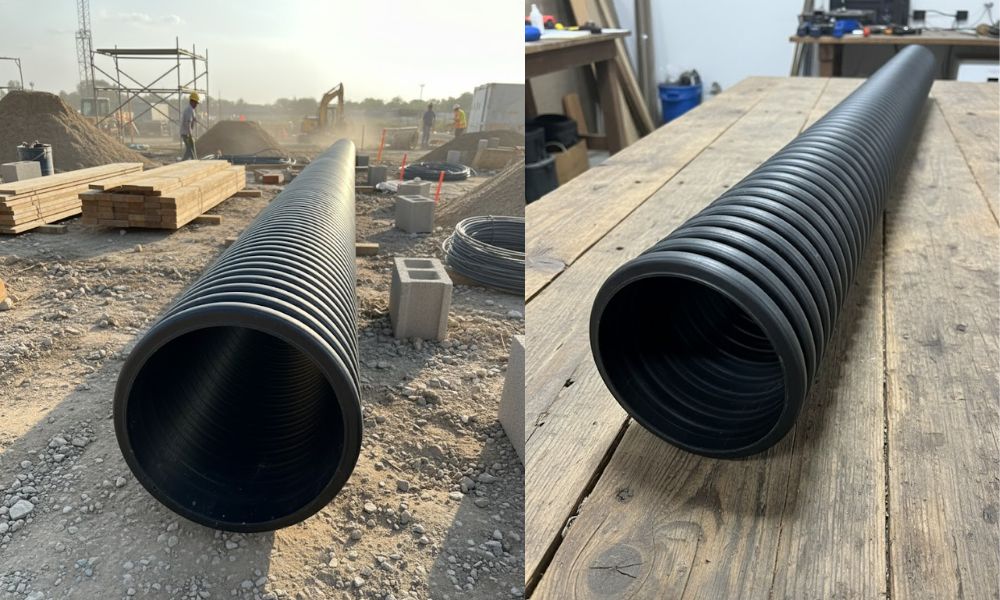

3.2 Độ cứng vòng của ống HDPE 2 vách

Độ cứng vòng SN thể hiện khả năng chịu tải trọng đất, xe cộ và chôn lấp sâu. Ống HDPE gân xoắn 2 vách thường phổ biến ở mức SN4 / SN6 / SN8, một số dòng cao cấp đạt SN10 ~ SN12

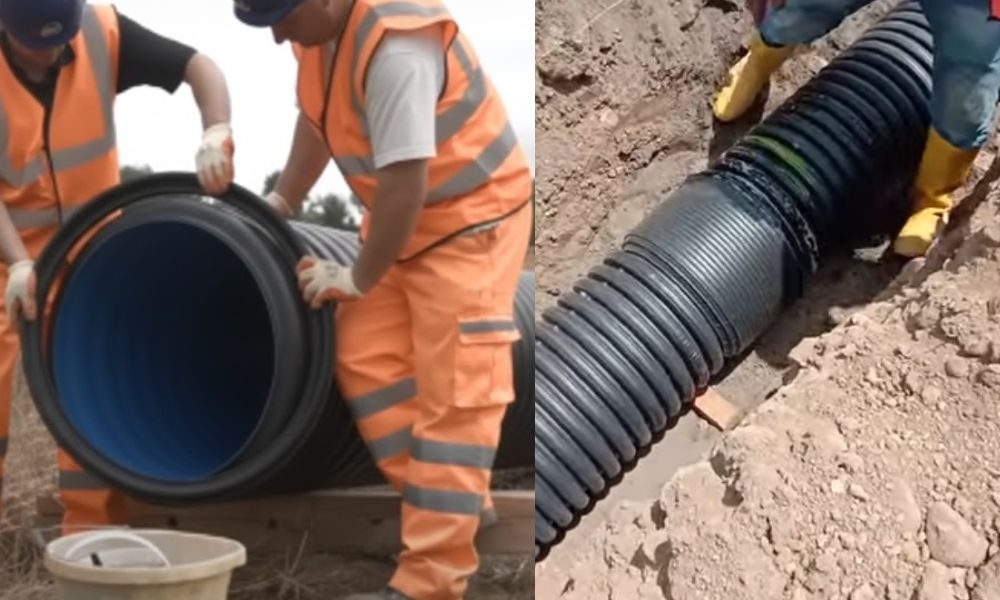

3.3 Kiểu kết nối của ống nhựa HDPE 2 vách

Kết nối ống HDPE gân xoắn 2 vách đúng tiêu chuẩn sẽ quyết định đến độ kín nước, độ bền và tốc độ thi công. Những kiểu kết nối phổ biến là:

• Ống HDPE 2 vách sử dụng kết nối gioăng

• Ống HDPE gân xoắn 2 vách nối với măng sông cùng loại

Một số tài liệu nước ngoài gợi ý kiểu kết nối có khóa chống xoay để tránh hở mối nối sau thời gian dài chịu lực đất

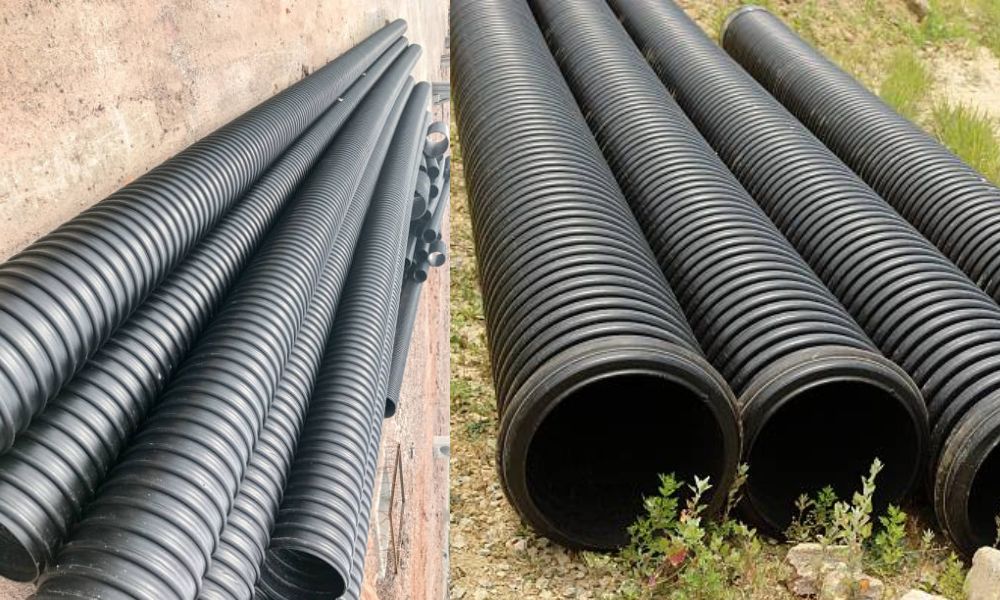

3.4 Tiêu chuẩn của ống HDPE 2 vách

Ống HDPE có 2 vách đạt chuẩn thường được sản xuất theo các tiêu chuẩn như:

• ISO 9969: Tiêu chuẩn cho ống HDPE 2 vách kiểm tra độ cứng vòng (SN)
• DIN 16961 / DIN EN 13476: Tiêu chuẩn liên quan đến ống nhựa gân xoắn cấu trúc nhiều lớp
• DIN EN 61386: Tiêu chuẩn ống HDPE gân xoắn 2 vách ứng dụng trong bảo vệ cáp điện & cáp viễn thông

Một số tiêu chuẩn khác của nước ngoài đảm bảo vật liệu an toàn, không chứa kim loại nặng như RoHS / REACH

4. Chi phí vòng đời của ống HDPE 2 vách so với ống vật liệu khác

Trong các dự án ngầm (điện lực, viễn thông, đô thị), chi phí ban đầu chỉ là một phần nhỏ. Nhưng thứ quyết định tổng ngân sách lại là chi phí vòng đời ((Life Cycle Cost). Ống HDPE 2 vách được nhiều chủ đầu tư lựa chọn vì có tỷ lệ chi phí vòng đời thấp hơn các ống PVC, bê tông hoặc thép bởi ba yếu tố:

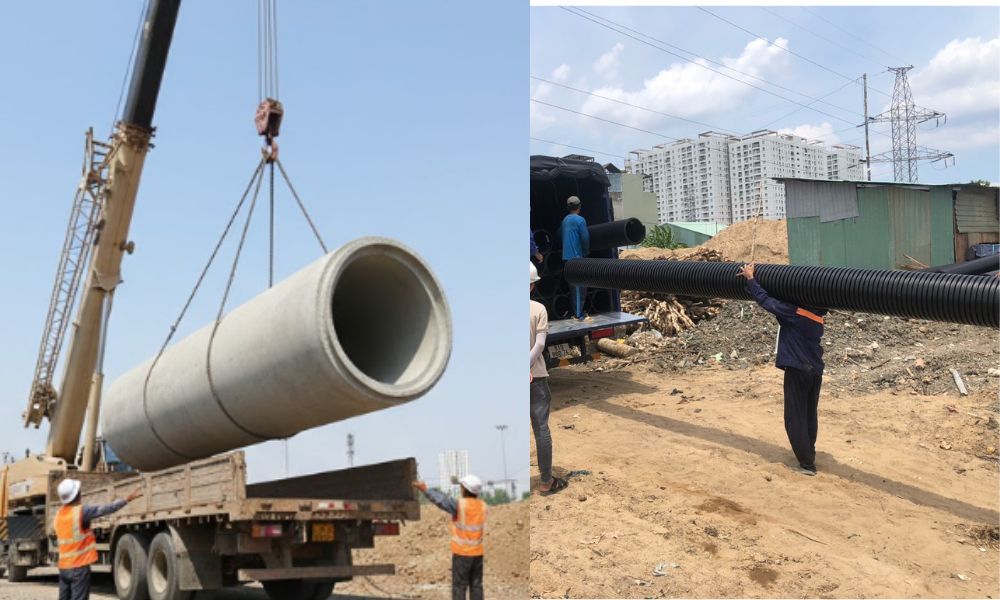

4.1 Chi phí vật tư và vận chuyển của ống

Ống HDPE 2 vách nhẹ hơn 30 ~ 70% so với ống bê thông, thép cùng kích thước nên giúp giảm chi phí vận chuyển và bốc dỡ. Cấu tạo gân xoắn giúp đạt độ cứng vòng cao mà không tốn vật liệu thừa, nên giá thành sản xuất tối ưu hơn so với ống nhựa dày 1 lớp

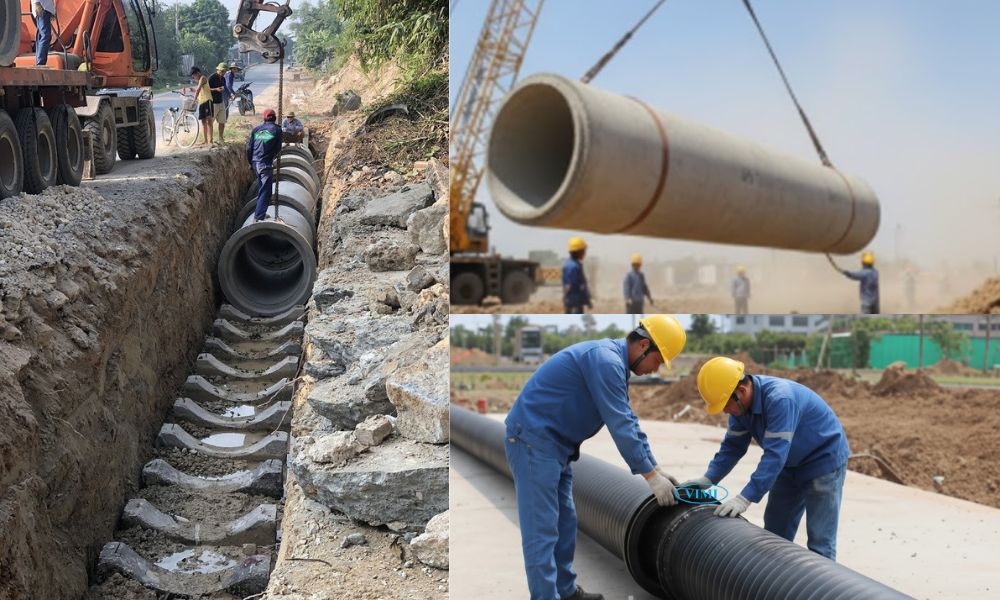

4.2 Chi phí thi công của ống nhựa HDPE 2 vách

Kiểu kết nối gioăng hoặc nối ren giúp giảm thời gian thi công 20 ~ 40% so với ống bê tông lắp bằng cần cẩu

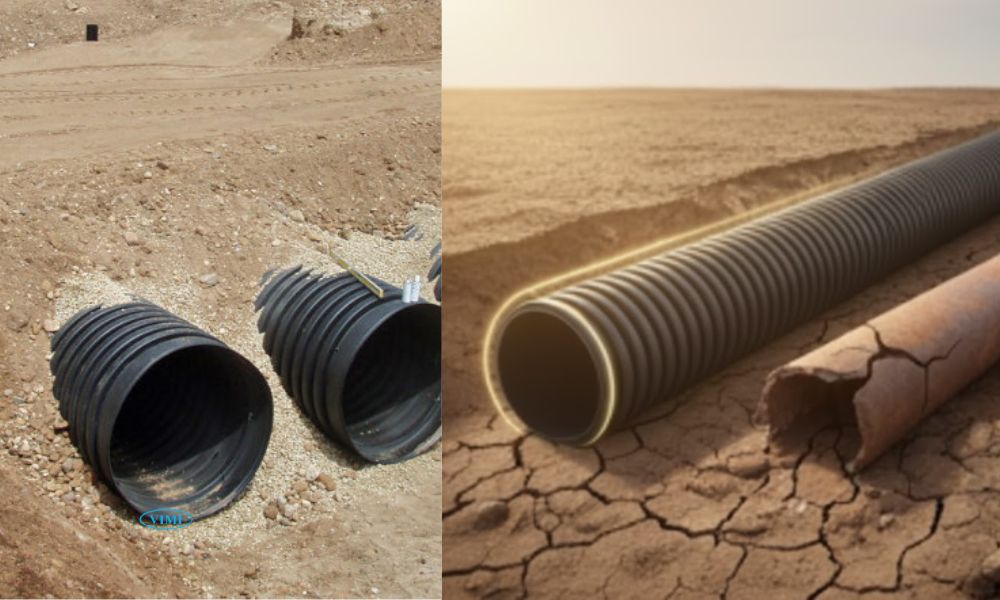

4.3 Chi phí vận hành bảo trì của ống HDPE 2 vách

Với đặc tính của vật liệu nhựa HDPE có tuổi thọ lên tới 50 năm có khả năng chống UV, chống ăn mòn và không bị rỉ sét như thép nên rủi ro nứt dãy ít hơn nhiều so với bê tông. Nếu cần sửa chữa, người dùng chỉ cần coupler hoặc băng co nhiệt, xử lý nhanh tại chỗ, không cần thay cả đoạn dài như ống bê tông

5. Ứng dụng thực tế của ống HDPE 2 vách

Ống nhựa HDPE 2 vách là giải pháp tiêu chuẩn tại Việt Nam và trên thế giới nhờ khả năng chịu lực cực cao, chống ăn mòn hoàn hảo và tuổi thọ trên 50 năm. Dưới đây là 3 ứng dụng thực tế nổi bật nhất hiện nay

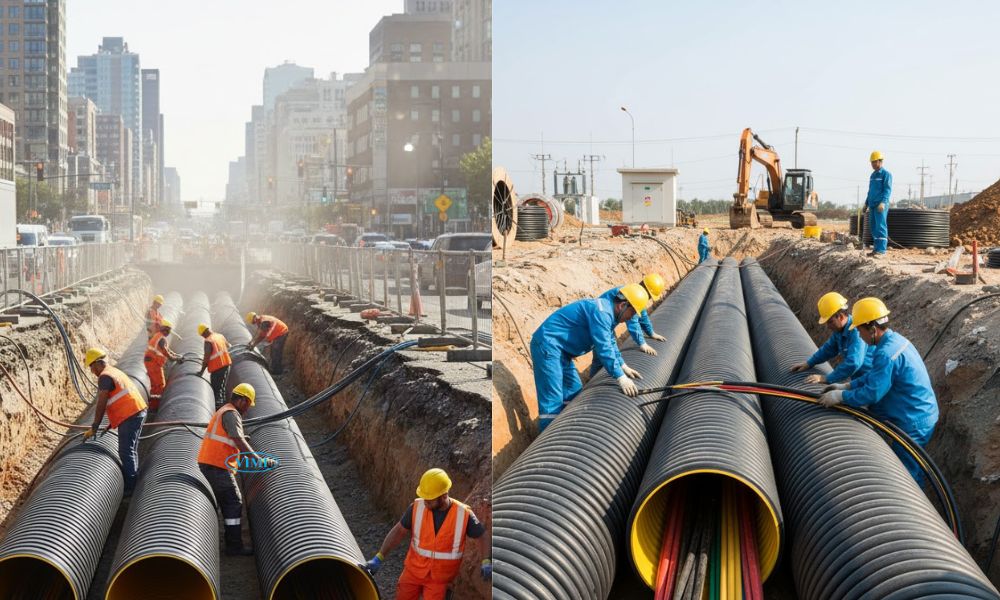

5.1 Ống HDPE 2 vách luồn cáp điện viễn thông

• Ống HDPE gân xoắn 2 vách luồn và bảo vệ cáp điện lực ngầm (hạ thế, trung thế, cao thế)

• Ống  HDPE 2 vách bảo vệ cáp quang, cáp tín hiệu trong mạng viễn thông – CNTT

• Ống thoát nước HDPE 2 vách thi công ở khu công nghiệp, khu dân cư, khu đô thị có tải trọng giao thông cao

Dự án tiêu biểu thực tế như: Đường dây 110kV ngầm tại TP.HCM 2023 ~ 2025, dự án cấp điện nông thôn RE2, RE3

5.2 Ống HDPE 2 vách trong các dự án lớn

Với yêu cầu ngày càng khắt khe về độ bền và chi phí vòng đời tơi ưu, các dự án quy mô lớn thường ưu tiên sử dụng ống HDPE 2 vách. Một số ứng dụng tiêu biểu như:

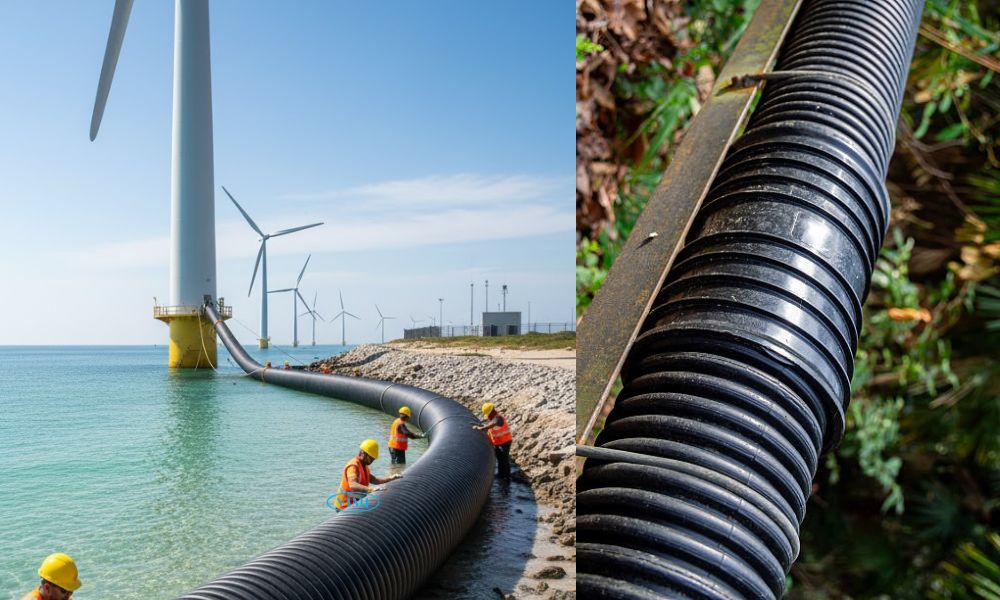

Điện gió ngoài khơi / ven biển:

Ống HDPE gân xoắn 2 vách có khả năng chịu mặn, chịu ăn mòn tốt, phù hợp môi trường biển nên được ứng dụng trong bảo vệ tuyến cáp điều khiển, cáp tín hiệu từ trụ gió về trạm bờ

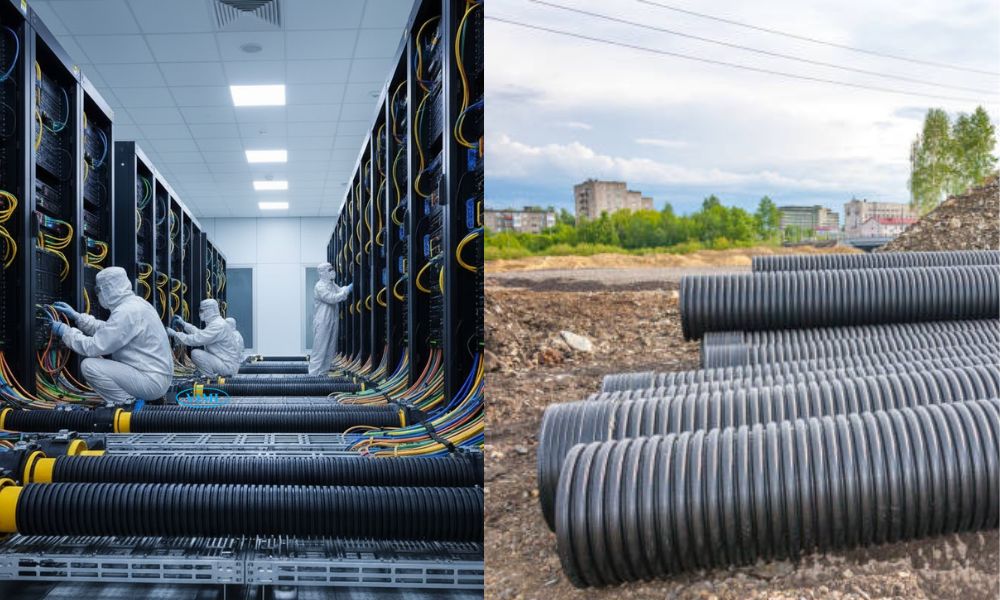

Trung tâm dữ liệu (Data Center):

Vì hệ thống trung tâm dữ liệu đòi hỏi độ ổn định, an toàn cao cho hệ thống điện – quang nên ống HDPE 2 vách đáp ứng tiêu chuẩn khắt khe này.

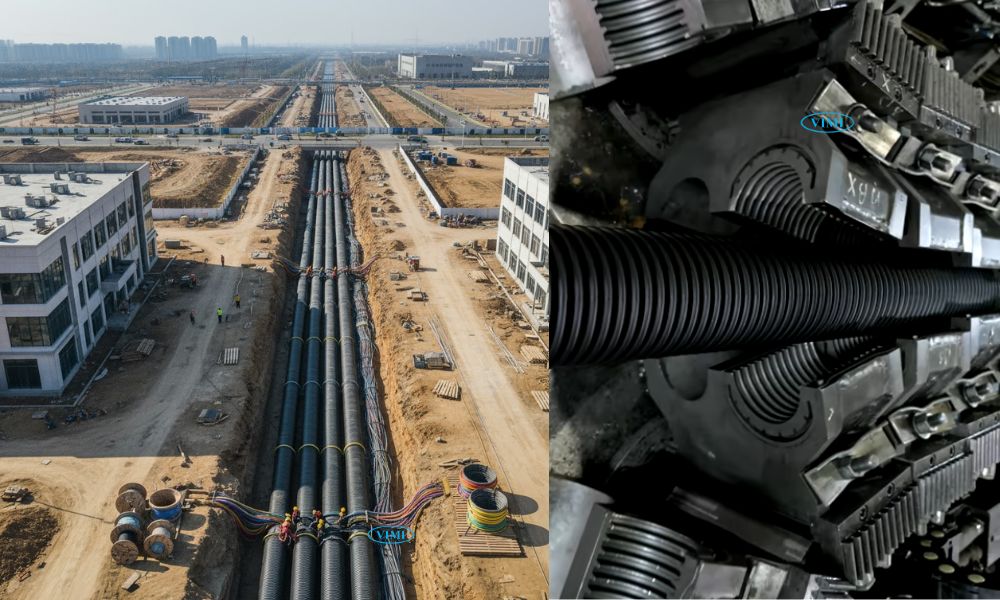

Dự án FDI – Khu công nghiệp – Đô thị thông minh:

• Thường yêu cầu ống HDPE 2 vách  đạt tiêu chuẩn quốc tế, có độ bền cao

• Vì ống HDPE gân xoắn 2 vách thi công nhanh, độ ổn định cao, tối ưu chi phí so với ống bê tông/ống thép

• Ống HDPE 2 vạch là lựa chọn lý tưởng cho hệ thống điện, viễn thông, hạ tầng kỹ thuật trong các dự án quy mô lớn
