Van gạt tay thủy lực là gì

Van gạt tay thủy lực dạng bi sử dụng bi van khoan lỗ làm bộ phận đóng mở. Khi gạt tay, viên bi xoay theo trục, cho phép dòng dầu đi qua hoặc bị chặn lại. Loại van này có kết cấu đơn giản, thao tác nhẹ, độ kín cao và thường dùng cho đóng/mở nhanh hoặc cô lập dòng dầu trong hệ thống thủy lực áp suất vừa và cao

ANH

Hiện nay, van tay gạt thủy lực dạng bi thường được sản xuất với hai kiểu cơ bản là van 2 ngã và van 3 ngã, đáp ứng nhu cầu đóng mở dòng dầu hoặc chuyển hướng dòng chảy trong các hệ thống thủy lực đơn giản.

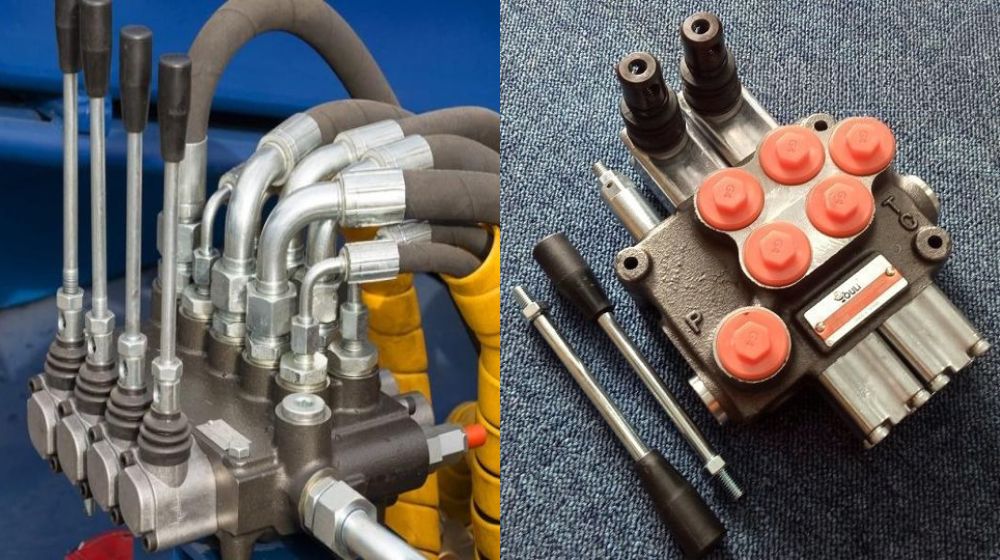

3.2 Van thủy lực gạt tay dạng thanh trượt

Đây là chủng loại phổ biến nhất trong các hệ thống thủy lực. Van sử dụng con trượt (spool) chuyển động tịnh tiến bên trong thân van để phân phối và đổi hướng dòng dầu. Van gạt tay thủy lực dạng con trượt cho phép điều khiển nhiều vị trí (2/2, 3/2, 4/2, 4/3…), phù hợp với việc điều khiển xi lanh và motor thủy lực trong máy móc công nghiệp, xe cơ giới và thiết bị xây dựng.

ANH

4. Van tay gạt thủy lực làm bằng vật liệu gì

Vật liệu chế tạo van tay gạt thủy lực ảnh hưởng trực tiếp đến độ bền cơ học, khả năng chịu áp, chống ăn mòn và tuổi thọ làm việc của van. Trong thực tế, van tay gạt thủy lực thường được sản xuất từ các vật liệu kim loại có độ cứng và độ kín cao, trong đó phổ biến nhất là thép và inox.

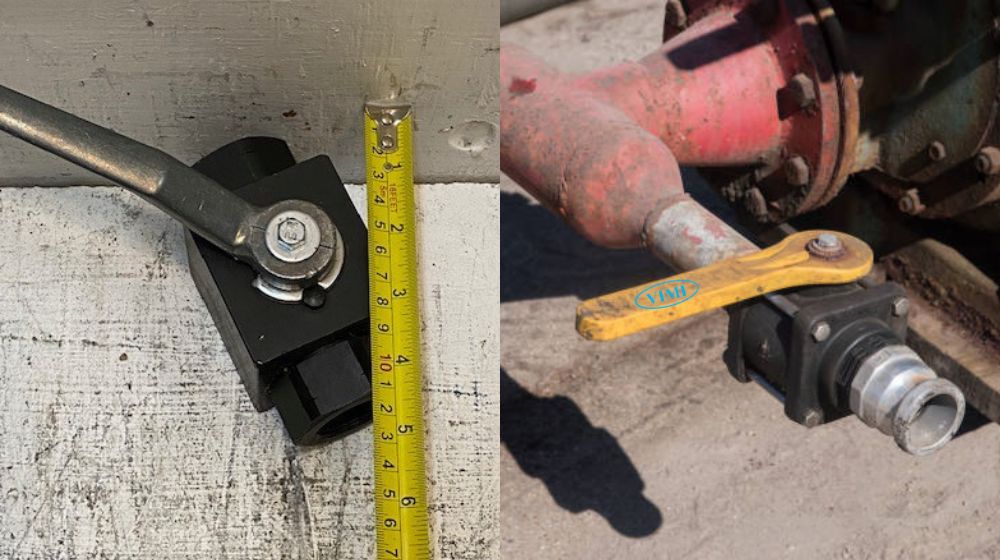

4.1 Van gạt tay thủy lực thân thép

Van gạt tay thủy lực thân thép được chế tạo từ thép carbon như thép A105, có khả năng chịu áp suất cao, chịu va đập tốt và làm việc ổn định trong các hệ thống thủy lực công nghiệp nặng. Loại van này thường được sử dụng trong máy ép, máy công trình, dây chuyền sản xuất và hệ thống thủy lực áp lực lớn, nơi yêu cầu độ bền và độ an toàn cao hơn yếu tố thẩm mỹ hay chống ăn mòn

ANH

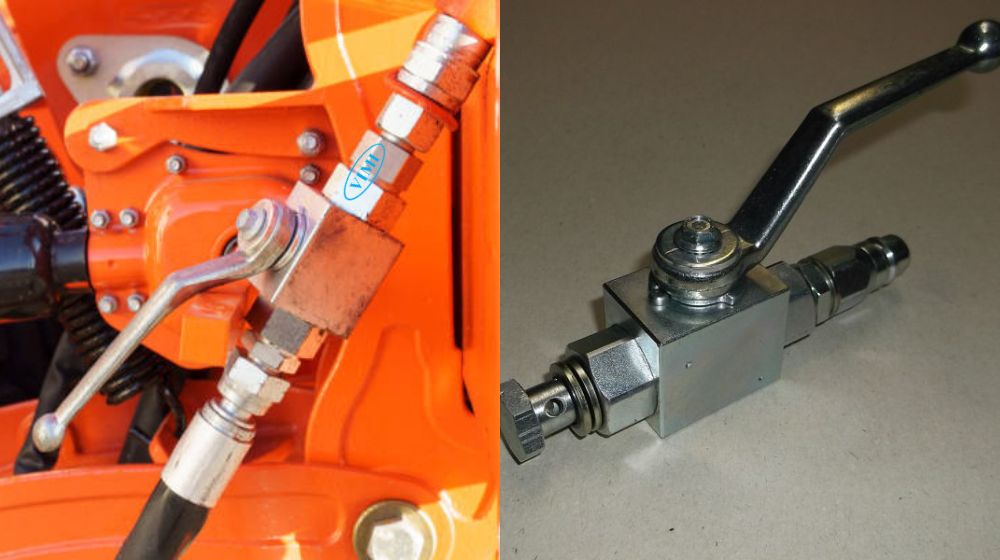

4.2 Van tay gạt thủy lực thân inox

Van gạt tay thủy lực thân inox sử dụng inox làm vật liệu chế tạo thân van, nổi bật với khả năng chống ăn mòn, chống oxy hóa và làm việc tốt trong môi trường ẩm, hóa chất nhẹ hoặc ngoài trời. So với thân thép, các loại van khóa thủy lực bằng inox có giá thành cao hơn nhưng phù hợp với các hệ thống thủy lực yêu cầu độ sạch, tính ổn định lâu dài và môi trường làm việc khắc nghiệt

ANH

5. Mẹo nhận biết nhanh van gạt tay thủy lực

Trong thực tế thi công và lựa chọn vật tư, có thể nhận biết nhanh van gạt tay thủy lực thông qua một số đặc điểm ngoại quan và kỹ thuật đặc trưng sau:

• Có tay gạt cơ học gắn trực tiếp trên thân van, dùng để thao tác đóng, mở hoặc chuyển hướng dòng dầu bằng tay. Đây là đặc điểm nhận biết rõ ràng nhất
• Thành van rất dày, kết cấu chắc chắn, được thiết kế để chịu áp suất thủy lực cao
• Trọng lượng nặng, do van sử dụng nhiều vật liệu kim loại, đặc biệt là thép hoặc inox
• Trên thân van thường có ký hiệu áp suất làm việc lớn, giúp phân biệt với các loại van dùng cho nước hoặc khí nén

ANH

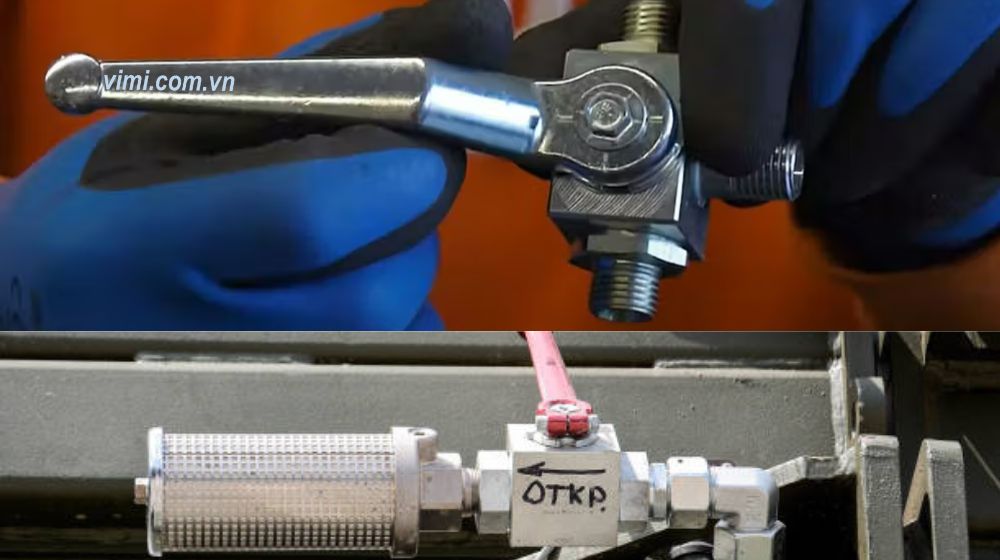

6. Tay gạt của van có thể gạt bao nhiêu độ

Trong hầu hết các trường hợp, tay gạt của van gạt tay thủy lực được thiết kế gạt theo góc 90°, tương ứng với hai trạng thái cơ bản là đóng hoàn toàn và mở hoàn toàn dòng dầu. Kiểu gạt 90° giúp thao tác nhanh, dứt khoát và dễ nhận biết trạng thái làm việc của van chỉ bằng quan sát vị trí tay gạt.

ANH
