Van giảm áp DN20 – Van giảm áp D27

Van giảm áp DN20 là thiết bị điều khiển áp suất được sử dụng phổ biến trong các hệ thống đường ống nhỏ, góp phần đảm bảo an toàn và hiệu suất vận hành. Hãy cùng chúng tôi đi sâu vào tìm hiểu về loại van với kích thước đặc biệt này qua bài viết dưới đây

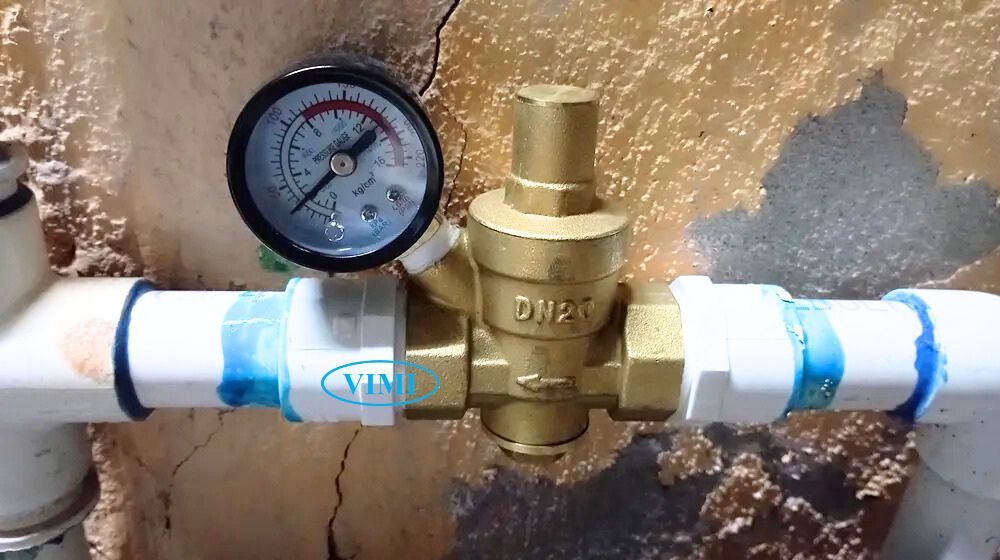

1. Van giảm áp DN20 là gì

Van giảm áp DN20 là một kích cỡ phổ biến của van giảm áp, có đường kính danh nghĩa – Diameter Norminal là DN20. Van được lắp đặt với đường ống có cùng kích thước DN20 trong hệ thống cấp nước sinh hoạt, nhà máy nhỏ, trạm bơm hoặc hệ thống tưới tiêu, nơi yêu cầu ổn định áp lực đầu ra cho các đường ống cỡ nhỏ.

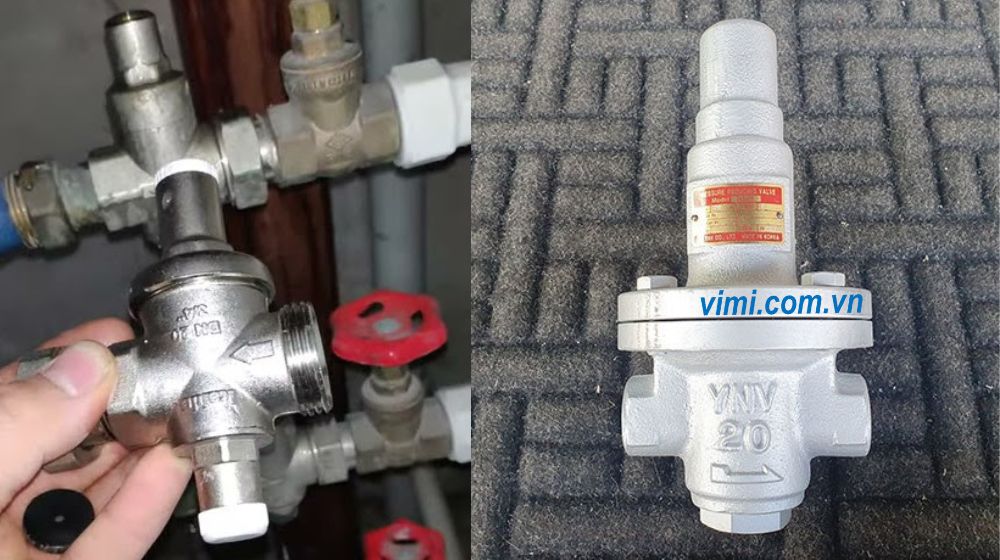

2. Van giảm áp DN20 lắp với ống phi bao nhiêu

Theo bảng kích thước ống thép, van giảm áp DN20 được thiết kế để lắp đặt vừa với ống DN20, tương đương với ống phi 27 mm (hay còn gọi là ống Ø27). Theo đó:

• DN20 là đường kính danh nghĩa của ống theo hệ mét, đường kính thực ≈ 27mm
• Khi quy đổi sang hệ inch là 3/4 inch
• Trong thực tế đường kính ngoài phi 27mm của ống đường được gọi là D27 nên van còn được gọi là van giảm áp D27

Như vậy, van giảm áp DN20 – van giảm áp D27 sẽ lắp vừa với ống phi 27 (3/4 inch). Bên cạnh đó, để hiểu sâu hơn về kích thước van giảm áp DN20, hãy tham khảo thêm bài viết: DN20 là phi bao nhiêu

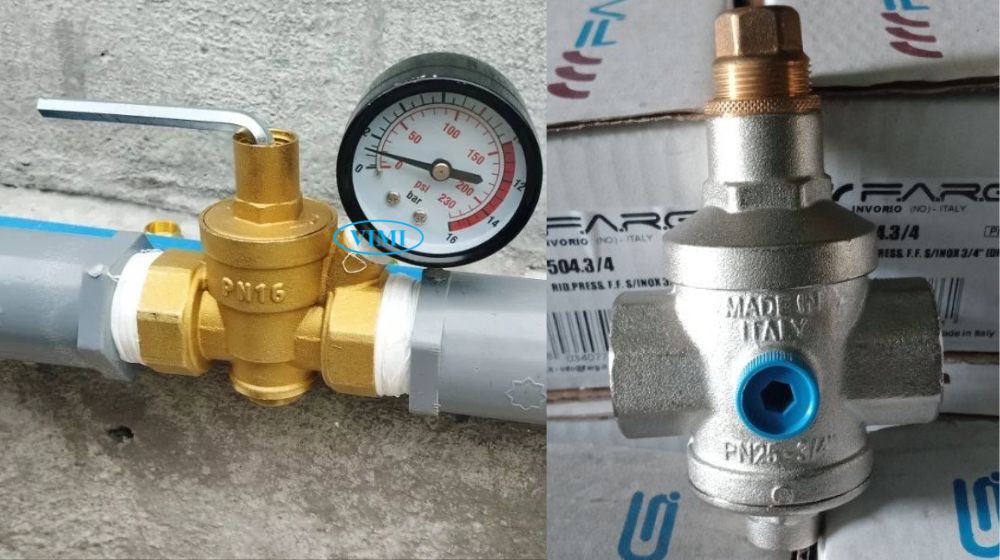

3. Áp suất làm việc của van giảm áp DN20

Áp suất làm việc của van giảm áp DN20 phụ thuộc vào vật liệu chế tạo và tiêu chuẩn thiết kế của nhà sản xuất. Trong thực tế, các dòng van phổ biến thường được thiết kế theo các cấp áp PN khác nhau để phù hợp với từng hệ thống.

• PN16 (áp suất danh nghĩa 16 bar) là mức phổ biến nhất, thích hợp cho các hệ thống cấp nước sinh hoạt, tòa nhà, nhà máy và hệ thống tưới tiêu
• PN25 (áp suất danh nghĩa 25 bar) thường dùng cho các hệ thống có áp lực cao hơn, như hệ thống hơi, khí nén hoặc nước công nghiệp
• PN10 (áp suất danh nghĩa 10 bar) ít gặp hơn ở van giảm áp DN20, chủ yếu xuất hiện trong các hệ thống áp lực trung bình – thấp

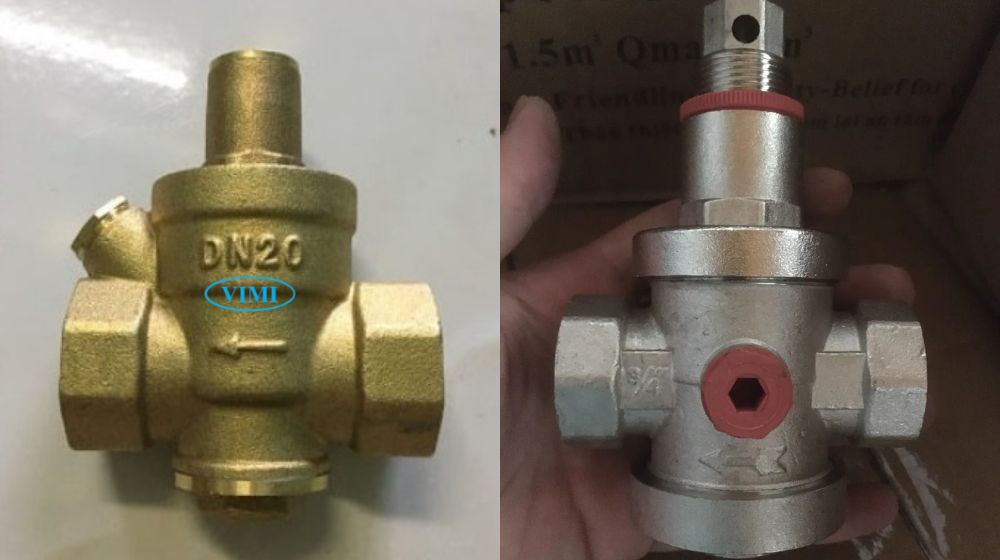

4. Vật liệu và kết nối của van giảm áp DN20

Van giảm áp DN20 được chế tạo chủ yếu từ đồng và inox, hai vật liệu phổ biến nhất hiện nay.

• Van giảm áp đồng D27 có khả năng chịu nhiệt tốt, giá thành hợp lý nên được sử dụng nhiều trong các hệ thống dân dụng
• Trong khí đó, van giảm áp inox là loại cao cấp với giá thành cao hơn, được ưu tiên sử dụng trong các môi trường có tính ăn mòn và độ an toàn vệ sinh cao

Do kích thước nhỏ, van giảm áp DN20 thường được thiết kế với kiểu kết nối re n.Kiểu nối này giúp lắp đặt nhanh, dễ tháo dỡ và bảo trì, phù hợp cho đường ống kích thước nhỏ đến trung bình

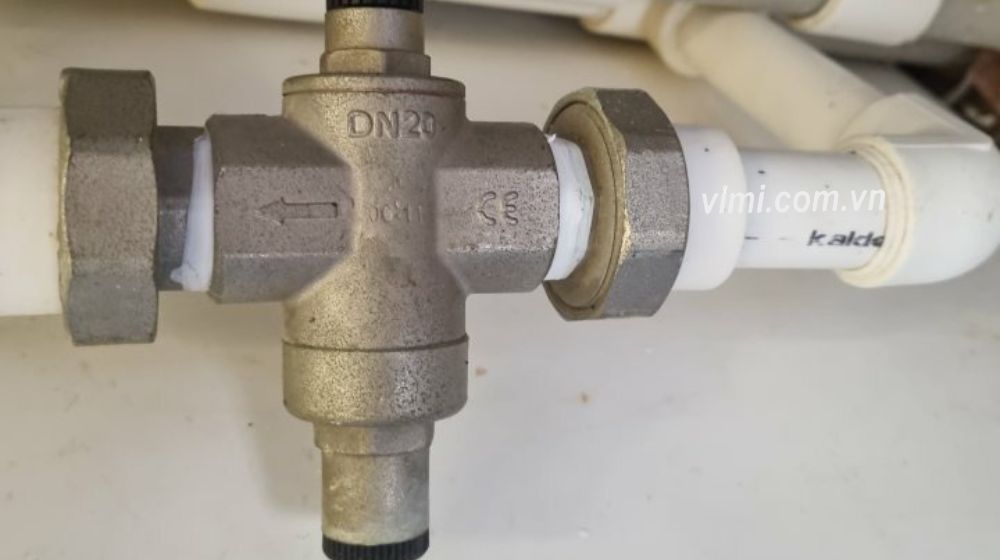

5. Lắp van giảm áp D27 với ống nhựa phi 27 được không

Về nguyên tắc, van giảm áp D27 bằng kim loại có thể lắp với ống nhựa phi 27, tuy nhiên không thể nối trực tiếp, mà cần sử dụng thêm phụ kiện trung gian để đảm bảo độ kín và an toàn khi vận hành.

Ống nhựa Φ27 thường có thường có đầu nối dạng dán keo hoặc hàn nhiệt, trong khi van giảm áp DN25 lại sử dụng kết nối ren kim loại. Do đó, để lắp được bạn cần dùng đầu chuyển ren hoặc rắc co ren, giúp chuyển đổi giữa ren của van và kiểu kết nối của ống.

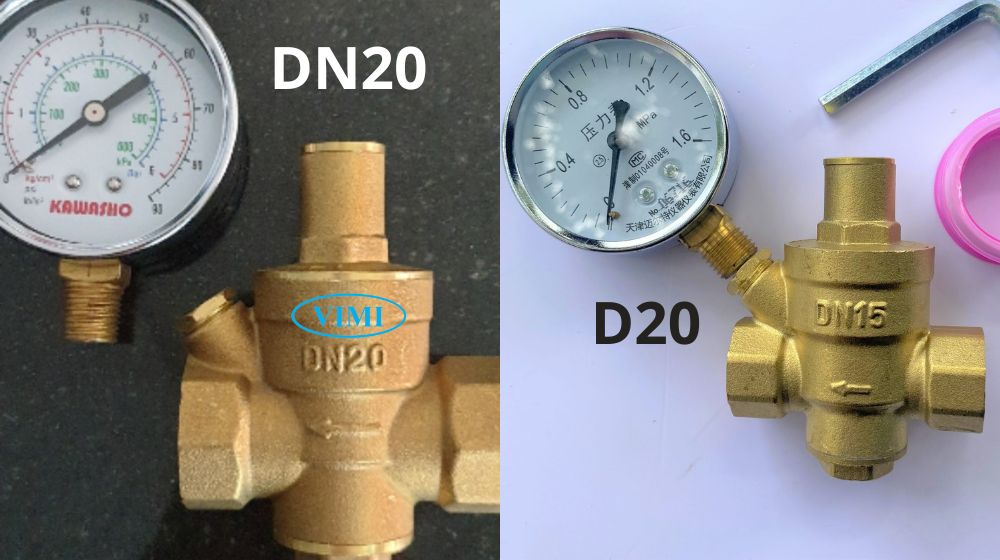

6. Tránh nhầm lẫn giữa van giảm áp D20 và DN20

• Van giảm áp DN20 hay van giảm áp D27 khi bạn đang nói về đường kính ống lắp đặt, bởi van sẽ lắp với đường ống phi 27. Việc người dùng gọi tắt lược bỏ ký tự “N” trong “DN” là điều chúng tôi đã từng gặp
• Van giảm áp D20 đúng nghĩa sẽ là van giảm áp nối với ống có đường kính ngoài là 20mm. Song theo kích thước ống thép thì ống DN15 có đường kính ngoài là 21.34mm, tuy nhiên có nhiều trường hợp người dùng đo và làm tròn thành 20mm nên gọi là van giảm áp D20 và đó chính là van giảm áp DN15
• Với các kích thước ống nhựa PVC và đặc biệt là ống nhựa uPVC của Bình Minh (khá phổ biến tại miền Nam Việt Nam) ống nhựa 20 có đường kính ngoài là D20 và khi đó van giảm áp D20 sẽ chính xác là van cỡ DN15
