Wafer swing check valve là gì

Bạn đã bao giờ nghe đến wafer swing check valve chưa, đừng lo nếu cái tên này nghe còn có vẻ xa lạ. Đây là tên tiếng anh của một dòng van một chiều, thường được sử dụng trong các hệ thống đường ống công nghiệp. Tò mò về tên gọi của van, hãy cùng khám phá tên gọi, cấu tạo và nguyên lý của loại van đơn giản nhưng hiệu quả này trong việc kiểm soát hướng đi của dòng chảy sau bài viết dưới đây.

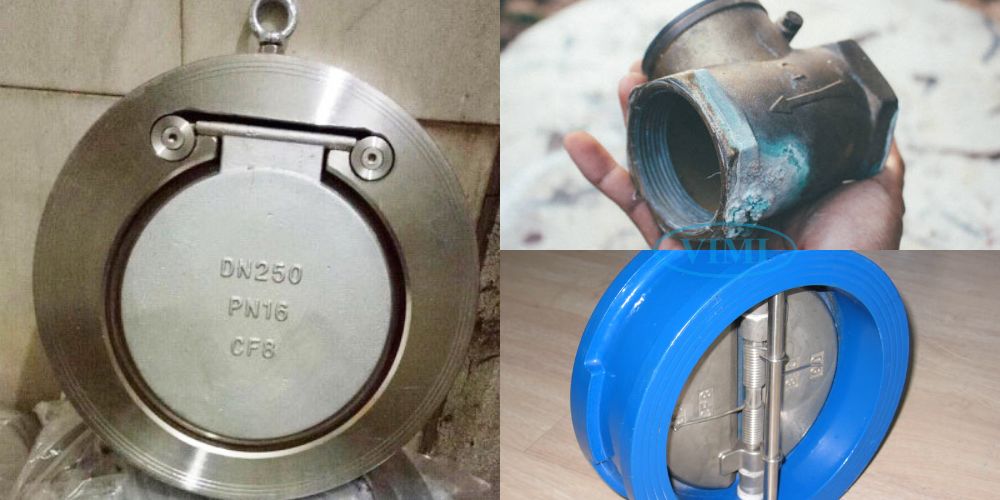

wafer swing check valve

1. Wafer swing check valve là gì

Hiểu về wafer swing check valve thật đơn giản khi ta phân tích tên gọi tiếng Anh của thuật ngữ kỹ thuật này:

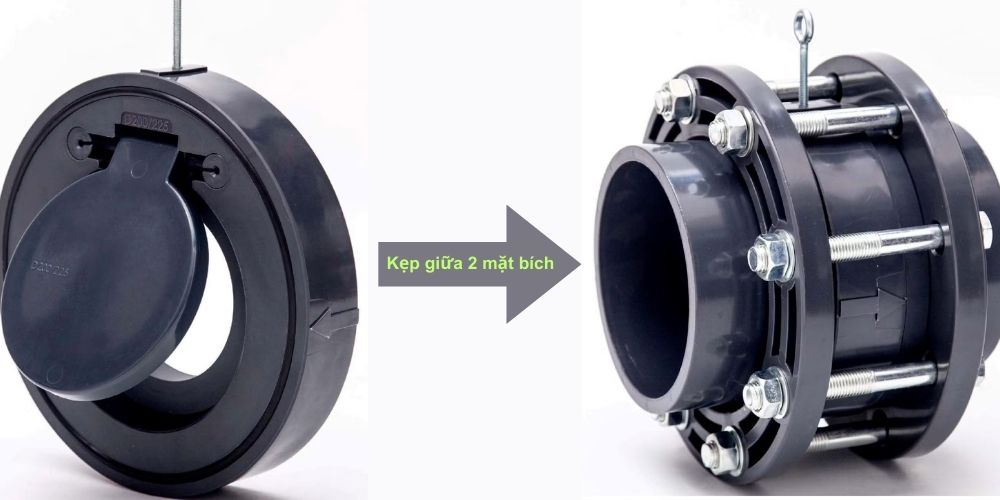

  • Wafer: Chỉ dạng van kẹp wafer trong đường ống công nghiệp.
  • Swing: Mô tả chuyển động đóng / mở của đĩa van.
  • Check: Nói lên chức năng kiểm soát, ngăn chặn dòng chảy ngược.
  • Valve: Là van, thiết bị điều khiển dòng chảy.

wafer swing check valve

Kết hợp các yếu tố này, ta có một van dạng đĩa được kẹp vào đường ống công nghiệp giống như một chiếc cửa, có thể mở ra khi có dòng chảy theo chiều thuận và tự động đóng lại để ngăn dòng chảy ngược. Trong tiếng Việt, còn được gọi là van một chiều cửa lật, phản ánh đúng cơ chế hoạt động của van.

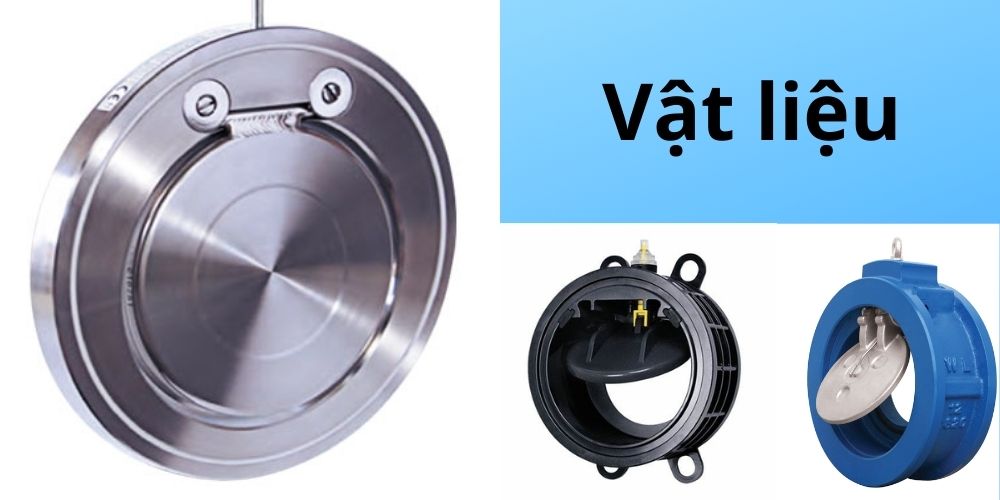

3. Vật liệu và cấu tạo của Wafer swing check valve

Wafer swing check valve thường được đúc bằng vật liệu gang, inox và nhựa mà phổ biến hơn cả là inox và nhựa bởi inox cho chất lượng vượt trội, trong khi đó nhựa lại có giá thành rẻ hơn gang.

wafer swing check valve

Van được cấu tạo từ 4 bộ phận chính như sau:

  • Thân van: Bộ phận bao bọc bên ngoài giúp bảo vệ và gắn kết các bộ phận của van
  • Đĩa van: Hay còn gọi là cửa van, có tác dụng điều hướng dòng chảy theo 1 chiều
  • Chốt bản lề: Nằm ở trên đĩa van giúp cố định đĩa van
  • Gioăng kín: Có tác dụng làm kín khi đĩa van đóng lại

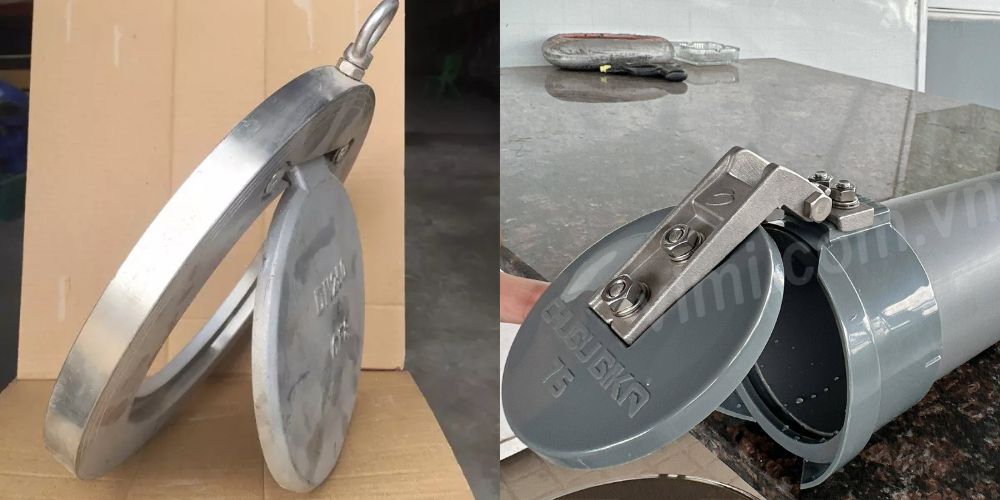

4. Nguyên lý hoạt động của Wafer swing check valve

Wafer swing check valve hoạt động dựa trên nguyên lý đơn giản và tự động.

  • Khi có dòng chảy thuận: Áp lực đẩy đĩa van mở ra, cho phép chất lỏng hoặc khí đi qua.
  • Khi dòng chảy ngừng hoặc đảo chiều: đĩa van tự động đóng lại nhờ trọng lực và áp lực từ dòng ngược càng làm đĩa van đóng chặt hơn.

Thiết kế của van 1 chiều dạng cửa lật này không cần nguồn năng lượng ngoài, đáp ứng nhanh với thay đổi dòng chảy và có cấu tạo đơn giản. Loại van này giúp bảo vệ hiệu quả hệ thống đường ống trong nhiều ứng dụng công nghiệp.

5. Van 1 chiều nhưng khác chức năng

Wafer swing check valve thường bị hiểu nhầm là hai dòng van dưới đây, bởi van có cánh lá lật (swing) và kết nối kiểu kẹp (wafer) giống kiểu 1 chiều cánh bướm (dual check valve)

"
