Khám phá y lọc DN25 là gì

Trong quá trình thiết kế hoặc thi công hệ thống cấp nước, cụm từ “Y lọc DN25” thường xuyên được nhắc đến. Vậy y lọc DN25 là gì và phù hợp với ống phi bao nhiêu? Hãy cùng chúng tôi giải đáp chi tiết ngay sau đây.

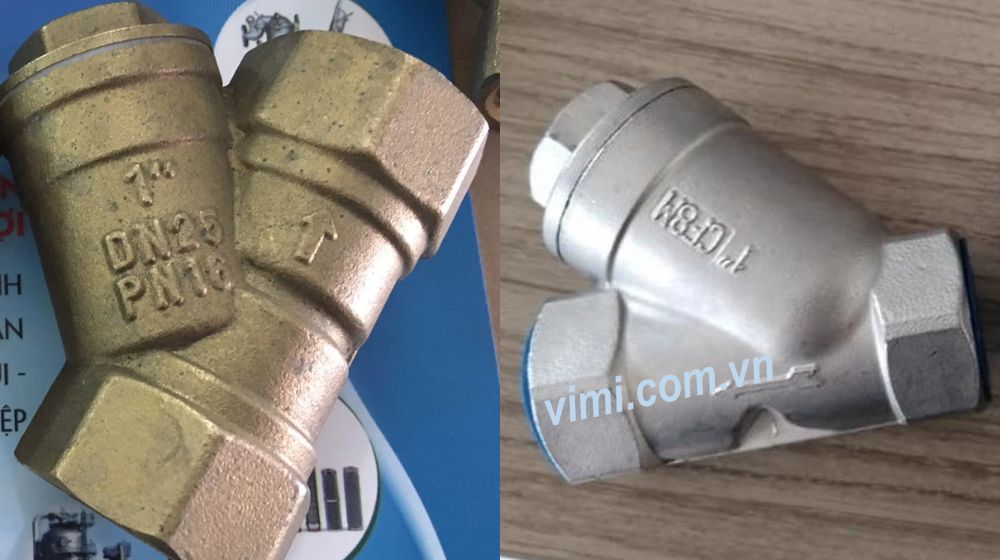

1. Y lọc DN25 là gì

Y lọc DN25 là một kich cỡ phổ biến của dòng y lọc, dùng để lọc rác, cặn bẩn ra khỏi dòng chất lỏng, giúp bảo vệ van và thiết bị phía sau trong hệ thống. Ký hiệu “DN25” là đường kính danh nghĩa (Diameter Nominal) của ống kết nối, điều này có nghĩa là y lọc DN25 có thể lắp đặt phù hợp với ống DN25

2. Y lọc DN25 lắp với ống phi bao nhiêu

Theo bảng kích thước ống thép, y lọc DN25 có thể lắp với ống có những đặc điểm sau:

• Kích thước danh nghĩa: DN25
• Đường kính ngoài của ống: Phi 34mm
• Kích cỡ theo hệ inch: 1″
• Quy đổi sang hệ thống ống nhựa: D25 (tương đương 25 mm)

Như vậy, Y lọc DN25 có thể kết nối linh hoạt với ống phi 34 trong hệ ống thép và ống D25 trong hệ ống nhựa. Trong thực tế,thiết bị này còn được gọi là “y lọc 34” hoặc “y lọc D25” để thuận tiện khi lựa chọn và lắp đặt. Hiểu sâu hơn về kích cỡ DN25 qua bài viết: DN25 là phi bao nhiêu

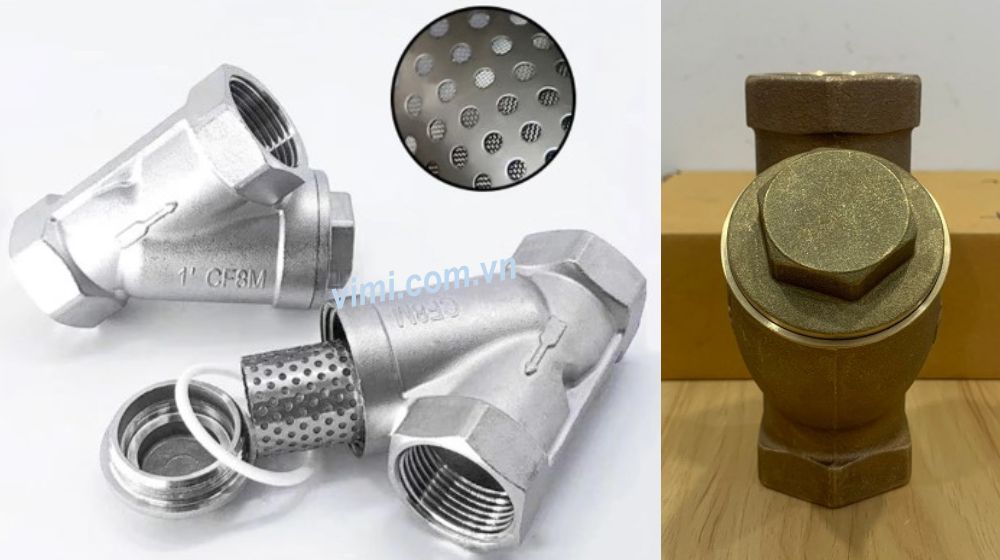

3. Cấu tạo và kết nối của y lọc 34

Y lọc DN25 được thiết kế với cấu trúc đơn giản nhưng tối ưu, giúp lọc sạch tạp chất và đảm bảo lưu lượng ổn định trong đường ống. Bao gồm các bộ phận chính như sau:

• Thân lọc: Phần chịu áp lực chính, thường làm bằng gang, đồng, inox hoặc thép
• Nắp: Che phần khoang lọc, có thể tháo rời để vệ sinh
• Lưới lọc: Bằng inox, giữ lại cặn bẩn, dễ tháo ra để vệ sinh định kỳ
• Gioăng kín: Đảm bảo độ kín khít, ngăn rò rỉ tại điểm nối nắp

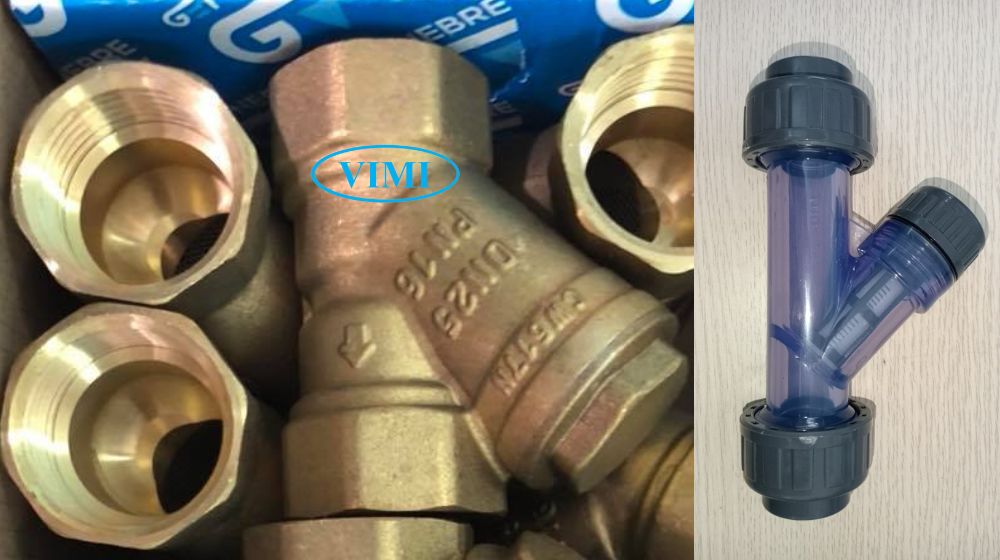

Bởi y lọc D25 là một cỡ van không quá lớn nên thường sử dụng kiểu nối ren hoặc dán keo:

• Y lọc nối ren cỡ DN25: Dùng ren trong hoặc ren ngoài để vặn trực tiếp với ống thép, inox, đồng… giúp tháo lắp nhanh và dễ bảo trì
• Kiểu dán keo: Áp dụng cho dòng y lọc nhựa, dùng keo dán chuyên dụng để tạo mối nối kín và chắc chắn

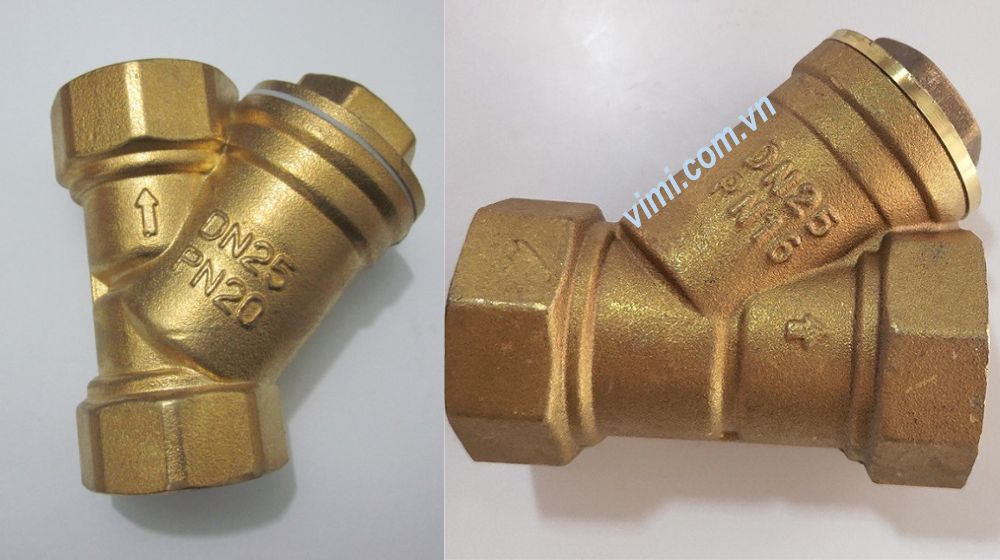

4. Áp suất làm việc của y lọc DN25

Áp suất làm việc của y lọc D25 phụ thuộc vào vật liệu chế tạo và tiêu chuẩn thiết kế. Thông số áp suất thường gặp trên thị trường gồm:

• Y lọc 34 – PN10: Áp suất làm việc tối đa 10 bar, thường dùng cho các hệ thống cấp nước sinh hoạt, dân dụng, hoặc hệ thống ống nhựa PVC/uPVC có áp lực thấp
• Y lọc DN25 – PN16: Áp suất làm việc tối đa 16 bar, thường dùng cho các hệ thống cấp nước công nghiệp, PCCC, hoặc hệ thống ống thép – gang có áp lực trung bình
• Y lọc D25 – PN20 hoặc PN25: Áp suất làm việc tối đa 20 – 25 bar, thường dùng cho các hệ thống có yêu cầu áp lực cao hơn

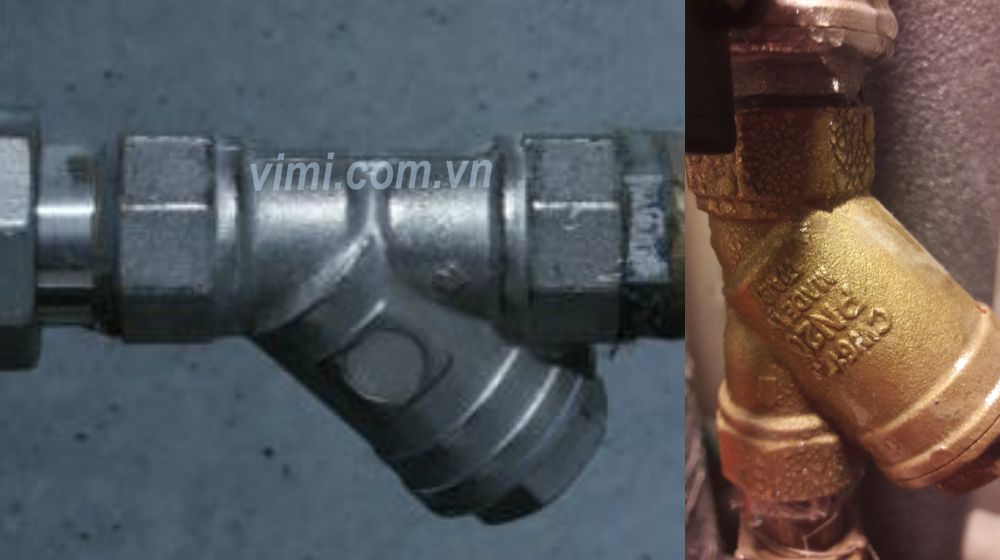

5. Ứng dụng của y lọc D25

Với kích thước nhỏ gọn và thông dụng, y lọc DN25 được sử dụng rộng rãi trong nhiều hệ thống dân dụng và công nghiệp có lưu lượng trung bình. Đây là một trong những kích cỡ phổ biến nhất, phù hợp cho cả lắp đặt mới lẫn cải tạo đường ống hiện hữu. Một số ứng dụng tiêu biểu gồm:

• Hệ thống cấp nước sinh hoạt cho nhà ở, tòa nhà, khu dân cư
• Lắp đặt trước đồng hồ nước, van khóa, máy bơm để ngăn cặn bẩn gây tắc nghẽn
• Hệ thống PCCC quy mô nhỏ – trung bình, nơi đường ống thường có kích cỡ 1 inch
• Các đường ống trong nhà máy, xưởng sản xuất, hệ thống HVAC có áp suất trung bình
• Các trạm xử lý nước, hệ thống lọc nước đầu nguồn

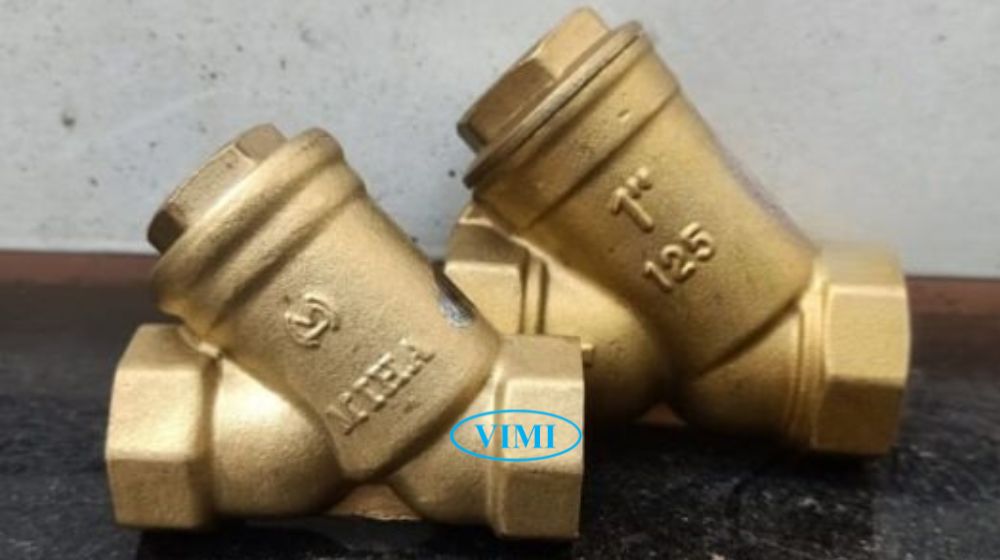

6. Nhận biết y lọc DN25

Để tránh chọn nhầm kích thước, người dùng có thể nhận biết y lọc 34 thông qua các cách đơn giản và chính xác sau:

• Ký hiệu trên thân: Trên phần thân y lọc D25 thường có khắc nổi hoặc đúc sẵn ký hiệu “DN25”, “D25” hoặc “1” để xác định kích thước danh nghĩa
• Đo bằng thước: Dùng thước kẹp hoặc thước dây đo đường kính lỗ kết nối, nếu kích thước khoảng 34 mm (phi 34) thì đó là Y lọc DN25
• Lắp thử bằng ống DN25: Có thể kiểm tra nhanh bằng cách lắp thử với ống phi 34 (hoặc D25 trong hệ nhựa), nếu khớp ren hoặc mặt bích trùng khớp thì đúng kích cỡ
• Ký hiệu trên bao bì hoặc catalogue: Nhà sản xuất thường ghi rõ kích cỡ DN, inch và thông số kỹ thuật trên tem, nhãn hoặc catalogue sản phẩm
