2 PC ball valve là gì – 5 yếu tố cốt lõi

2 pc ball valve – một trong những loại van quan trọng nhất mà mọi kỹ sư đường ống cần nắm vững. Sau hơn 20 năm làm việc trong ngành valve công nghiệp, tôi đã chứng kiến nhiều dự án thất bại chỉ vì lựa chọn sai loại van hoặc không hiểu rõ đặc tính kỹ thuật, hoặc thiếu những kiến thức cốt lõi

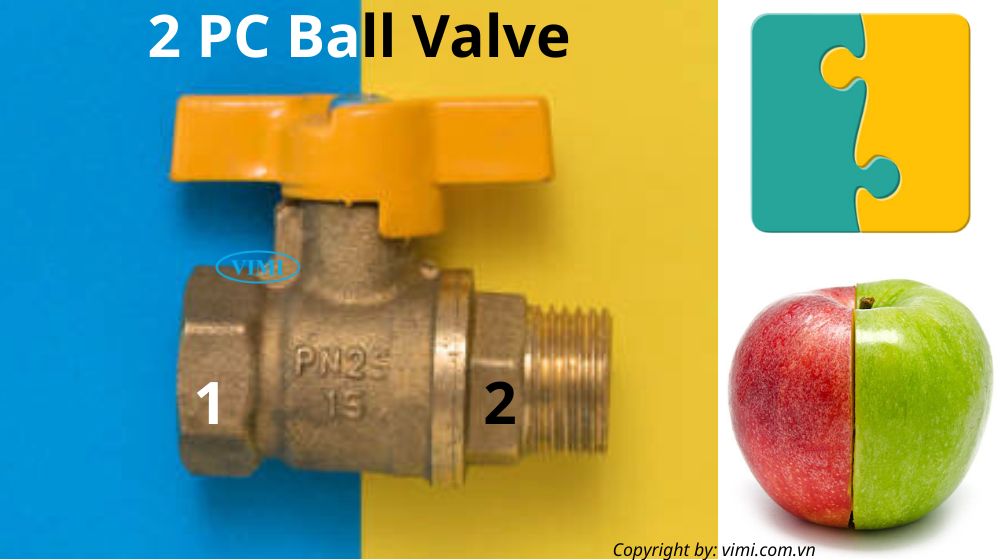

1. 2 PC ball valve là gì

PC = PieCe, đây là cách viết tắt trong tiếng anh và 2 PC ball valve chính là 2 piece ball valve, có nghĩa là van bi 2 mảnh hay còn gọi là van bi 2 thân. Tức là đây là một trong những dòng van bi có đặc điểm nổi bật là thân được tạo từ 2 mảnh (thân) ghép lại với nhau

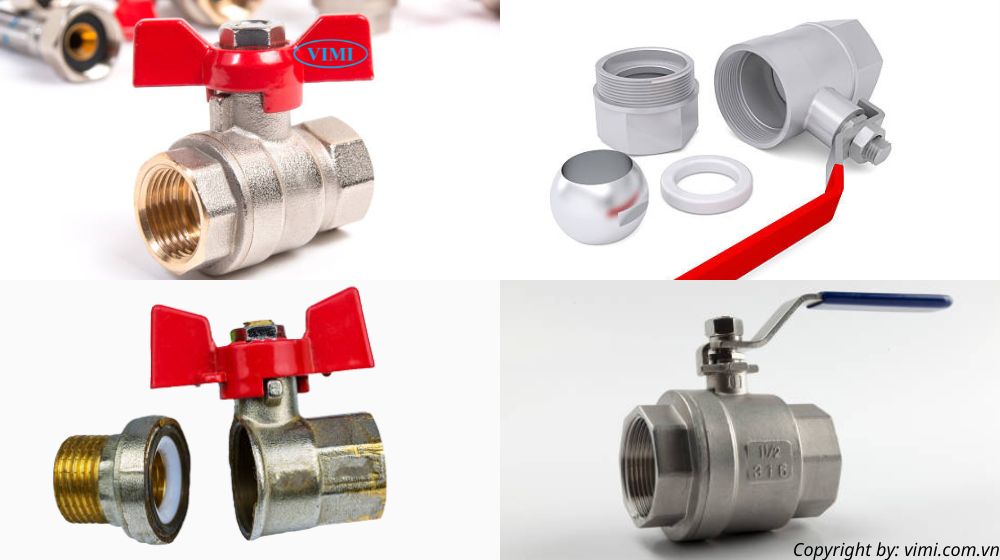

2. Cấu tạo của 2 PC ball valve

Là chuyên gia đã tư vấn cho hàng trăm dự án, tôi thường thấy nhiều người hiểu sai về cấu tạo 2 pc ball valve. Đây không chỉ là một sản phẩm đơn giản mà là kết quả của quá trình nghiên cứu kỹ thuật phức tạp. Kiến thức chính xác về cấu tạo giúp bạn tránh được những sai lầm đắt giá trong lựa chọn và ứng dụng.

2 piece ball valves được thiết kế với

• Thân van chia thành hai phần chính, được liên kết bằng bu lông hoặc ren.
• Quả cầu kim loại rỗng với lỗ thông ở giữa hoạt động như cơ cấu đóng mở dòng chảy.

Điều quan trọng mà nhiều người bỏ qua: Thiết kế full port của 2 pc ball valve tạo đường kính trong bằng đường kính ống dẫn. Từ kinh nghiệm thực tế, điều này giảm 30-40% tổn thất áp suất so với van cầu reduced port, tiết kiệm năng lượng đáng kể cho hệ thống bơm.

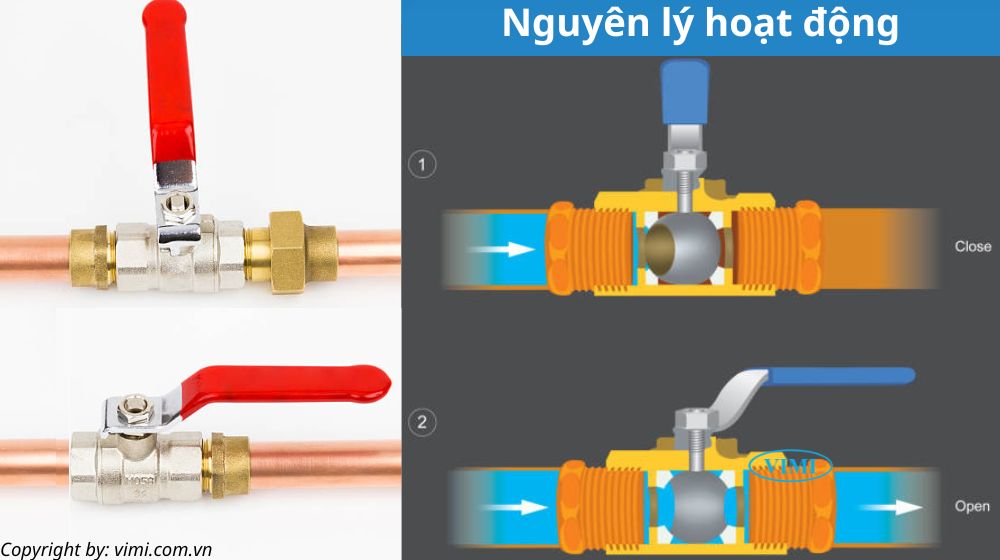

3. Nguyên lý hoạt động của 2 PC ball valve

Khi quay 90 độ, lỗ thông trùng khít với đường ống tạo dòng chảy thẳng – đây là ưu điểm vượt trội mà tôi luôn khuyên khách hàng áp dụng cho hệ thống yêu cầu độ tổn thất áp suất thấp.

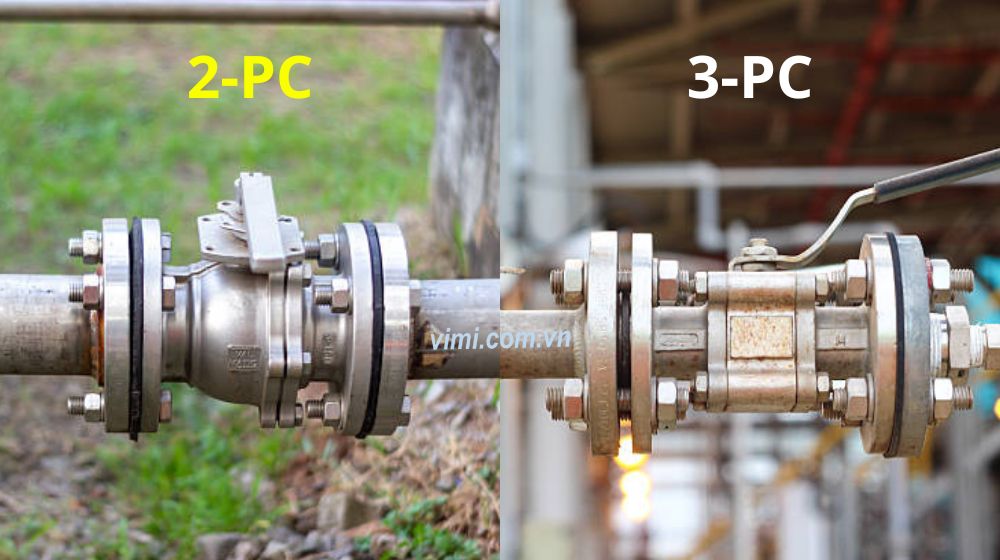

4. So sánh 2 piece ball valves với 3 piece ball valves

Trong suốt sự nghiệp tư vấn valve, tôi thường gặp câu hỏi này từ các kỹ sư. Sự khác biệt không chỉ ở số lượng mảnh ghép mà còn ảnh hưởng trực tiếp đến chi phí vận hành và bảo dưỡng hệ thống của bạn. Hiểu rõ điều này giúp bạn đưa ra quyết định đúng đắn ngay từ giai đoạn thiết kế.

• 2 pc ball valve có cấu tạo đơn giản hơn với chi phí thấp, phù hợp cho ứng dụng bảo dưỡng ít thường xuyên. Tuy nhiên, khi cần sửa chữa, bạn phải tháo toàn bộ van khỏi đường ống.
• Ngược lại, 3 piece ball valves cho phép tháo rời phần giữa mà không cần ngắt kết nối ống, tiết kiệm thời gian và chi phí nhân công.

Từ kinh nghiệm thực tế, tôi khuyên sử dụng 2 piece ball valves cho hệ thống nước, dầu, gas công nghiệp thông thường. Với các ứng dụng yêu cầu bảo dưỡng thường xuyên như hóa chất ăn mòn hoặc dây chuyền sản xuất liên tục, 3 piece là lựa chọn hợp lý hơn dù chi phí ban đầu cao hơn 20-30%.

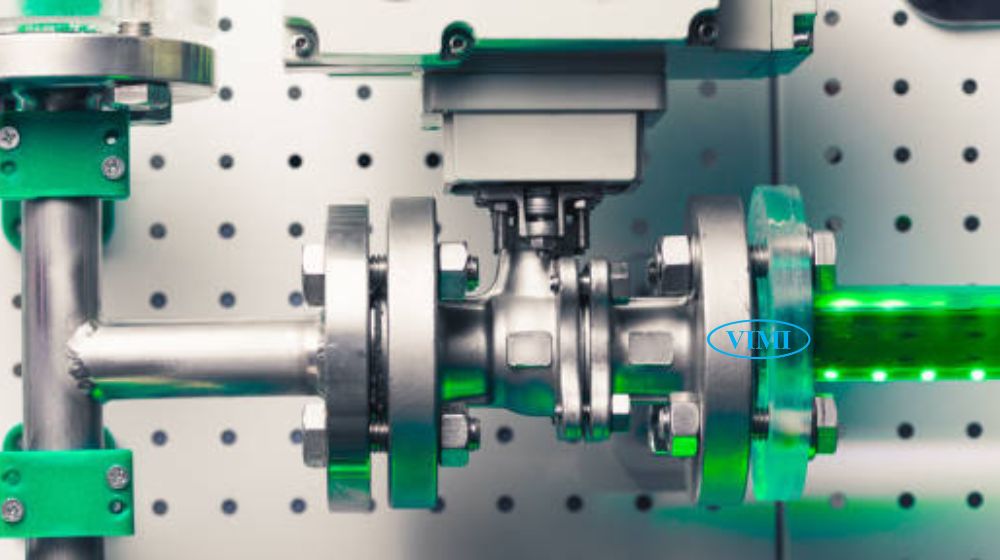

5. Tiêu chuẩn kỹ thuật và thông số quan trọng

Nhiều dự án tôi từng tham gia gặp sự cố nghiêm trọng vì không nắm rõ các thông số kỹ thuật cốt lõi. 2 pc ball valve không chỉ là sản phẩm đơn giản mà đòi hỏi hiểu biết sâu sắc về áp suất, nhiệt độ và môi trường vận hành. Lựa chọn sai thông số dẫn đến hậu quả không thể khắc phục về an toàn và tài chính.

• Phạm vi kích thước 2 piece ball valves từ DN15 (1/2 inch) đến DN200 (8 inch), đáp ứng hầu hết ứng dụng công nghiệp.
• Áp suất làm việc từ PN10 đến PN100 (ANSI Class 150-600) phù hợp từ hệ thống nước sinh hoạt đến dầu khí áp suất cao.
• Nhiệt độ vận hành từ -29°C đến 200°C tùy vật liệu seat.
• Kết nối đầu van bao gồm mặt bích ASME/DIN/JIS, ren NPT/BSP, socket weld và butt weld.

Đây là điểm then chốt: PTFE chịu được đến 200°C, PEEK lên đến 250°C, còn metal seat có thể chịu 400°C. Nhiều van bị hỏng vì chọn sai vật liệu seat cho điều kiện nhiệt độ,

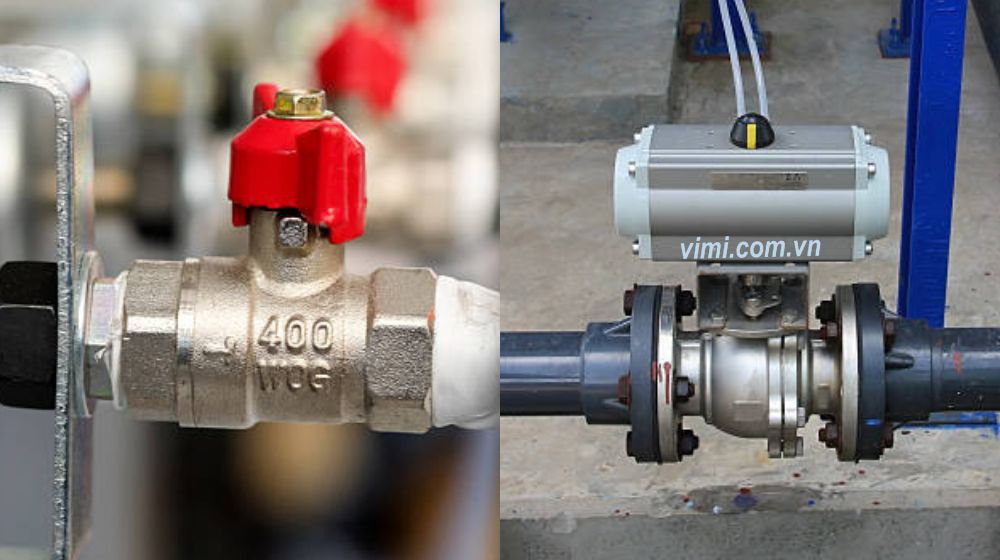

6. Lựa chọn vật liệu phù hợp cho 2 PC ball valve

Đây là phần quan trọng nhất mà tôi muốn chia sẻ kinh nghiệm với bạn. Sau nhiều năm xử lý các sự cố do chọn sai vật liệu, tôi hiểu rằng quyết định này quyết định tuổi thọ và độ an toàn của toàn hệ thống. Một sai lầm nhỏ trong việc lựa chọn vật liệu có thể gây thiệt hại hàng tỷ đồng và nguy hiểm cho con người.

• Stainless steel SS304 (hay SUS 304) là lựa chọn hàng đầu cho môi trường ăn mòn.
• SS316 (hay SUS 316) với thành phần molybdenum cao chống ăn mòn clo tốt hơn, phù hợp cho môi trường biển và hóa chất.

Từ kinh nghiệm, SS316 có giá cao hơn 30% nhưng tuổi thọ gấp 3 lần SS304 trong môi trường khắc nghiệt. Còn Carbon steel phù hợp cho dầu, gas áp suất cao nhưng cần lưu ý về chống ăn mòn. Tôi thường khuyên khách hàng sử dụng carbon steel có lớp phủ epoxy hoặc zinc cho môi trường ẩm ướt.

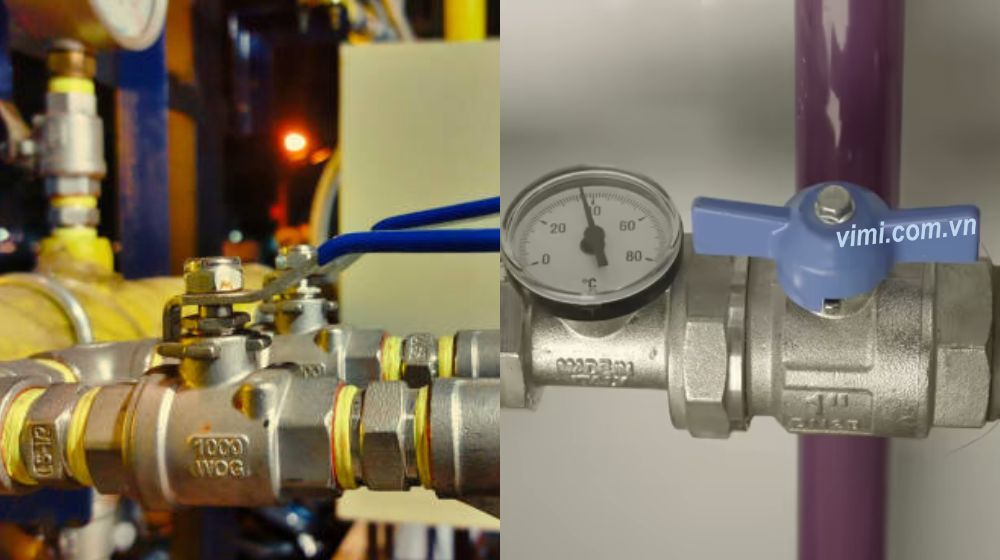

7. Ảnh hưởng của nhiệt độ đến hiệu suất van

Nhiệt độ là yếu tố “ẩn” mà nhiều người thiết kế bỏ qua, nhưng lại là nguyên nhân chính gây hỏng hóc 2 pc ball valve. Qua nhiều năm khắc phục sự cố, tôi nhận thấy 70% trường hợp van bị rò rỉ đều do không tính đúng ảnh hưởng nhiệt độ. Hiểu rõ vấn đề này giúp bạn thiết kế hệ thống bền vững và an toàn.

• Ở nhiệt độ cao, kim loại mất độ cứng và biến dạng.
• Carbon steel chỉ làm việc tốt đến 425°C, vượt quá giới hạn này cần sử dụng stainless steel grade cao hoặc hợp kim đặc biệt.
• Vật liệu seal PTFE chỉ chịu được 200 ~ 250°C, vượt quá nhiệt độ này cần metal seat hoặc PEEK.
• Từ kinh nghiệm thực tế, PTFE bị mềm và mất khả năng niêm phong ở 220°C, gây rò rỉ nghiêm trọng.
• Sự giãn nở nhiệt tạo ứng suất cơ học, có thể làm nứt thân van hoặc mất khả năng niêm phong.

Ở nhiệt độ thấp, một số vật liệu trở nên giòn và dễ nứt. Stainless steel 316 phù hợp cho môi trường lạnh đến -196°C (LNG), trong khi carbon steel có thể gãy giòn ở -20°C.

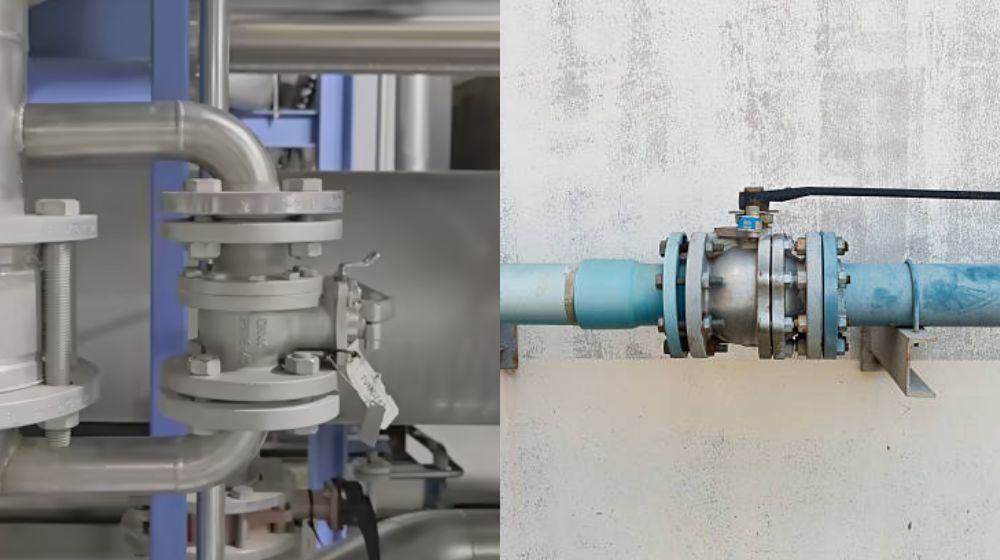

8. Ứng dụng và kinh nghiệm lựa chọn trong thực tế

Dựa trên kinh nghiệm tư vấn cho các dự án lớn, tôi khuyên bạn áp dụng 2 pc ball valve cho hệ thống cấp thoát nước, dầu khí, hóa chất công nghiệp và khí nén. Thiết kế full bore giảm tổn thất áp suất, quan trọng cho hiệu quả năng lượng. Cơ chế đóng mở nhanh 90 độ phù hợp cho điều khiển tự động và khẩn cấp.

Đối với việc lựa chọn, tôi khuyên ưu tiên 2 piece ball valves có chứng nhận API 6D, ASME B16.34 để đảm bảo chất lượng. Kiểm tra kỹ thông số leakage class VI theo API 598 cho ứng dụng yêu cầu niêm phong tuyệt đối.

Cuối cùng, đừng chỉ tập trung vào giá mua ban đầu. Chi phí vận hành, bảo dưỡng và độ tin cậy mới là yếu tố quyết định. Một 2 pc ball valve chất lượng cao có giá đắt hơn 50% nhưng tiết kiệm được 200-300% chi phí trong suốt vòng đời sử dụng.
