Bucket steam trap là gì – Cấu tạo & Nguyên lý

Bucket steam trap là gì? Đây là thiết bị không thể thiếu trong nhiều hệ thống hơi công nghiệp hiện nay, đặc biệt là các ứng dụng yêu cầu độ bền cao và khả năng làm việc ổn định. Để lựa chọn đúng, cần hiểu rõ cấu tạo và nguyên lý hoạt động của loại thiết bị này!

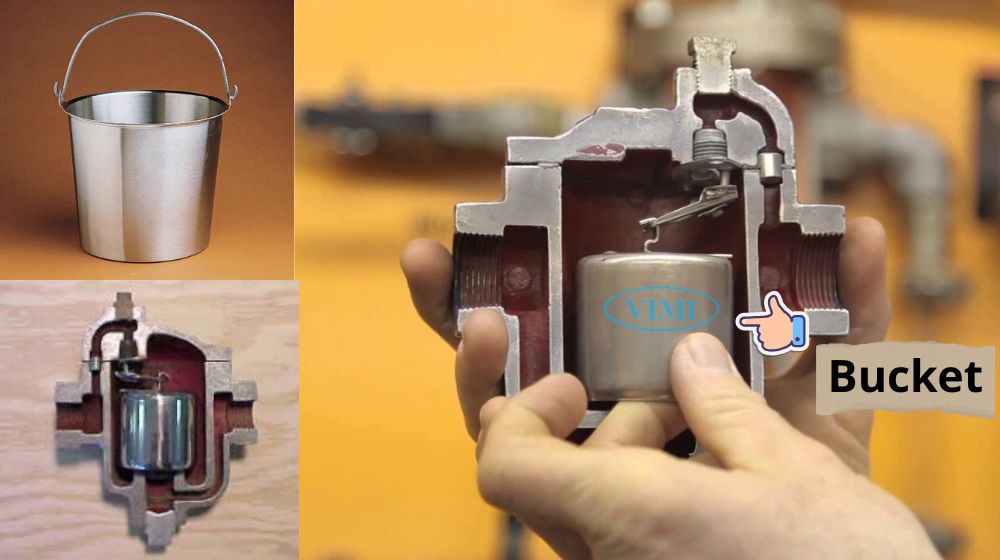

1. Bucket steam trap là gì

Bucket steam trap là một thuật ngữ kỹ thuật trong ngành hơi. Để hiểu chính xác khái niệm này, có thể tách và phân tích từng thành phần cấu tạo nên thuật ngữ:

• Bucket: Trong tiếng Anh có nghĩa là cái xô hoặc cái gầu, một vật dụng dùng để chứa hoặc múc chất lỏng
• Steam trap: được dịch sang tiếng Việt là bẫy hơi

2. Cấu tạo của bucket steam trap

Để hiểu rõ hơn về Bucket steam trap là gì, dựa theo sơ đồ cấu tạo, bucket steam trap thường bao gồm 6 bộ phận chính, mỗi bộ phận đảm nhiệm một chức năng riêng trong quá trình tách nước ngưng và giữ hơi:

• Valve stem (Trục): Là chi tiết truyền động, liên kết trực tiếp giữa bucket và cơ cấu van xả
• Water-seal pipe (Ống làm kín nước): Có nhiệm vụ duy trì một cột nước ngưng bên trong bẫy. Cột nước này đóng vai trò như lớp “đệm kín”, ngăn không cho hơi thoát trực tiếp ra ngoài theo đường xả
• Filter (Lưới lọc): Lưới lọc được bố trí ở phần cửa vào nhằm giữ lại cặn bẩn, rỉ sét và tạp chất trong đường ống hơi
• Bleeder hole (Lỗ thoát khí): Là một lỗ rất nhỏ trên bucket, cho phép không khí và khí không ngưng thoát ra ngoài, đặc biệt trong giai đoạn khởi động hệ thống
• Entrance (Cửa vào): Cửa vào là vị trí tiếp nhận hỗn hợp hơi và nước ngưng từ đường ống dẫn vào bên trong bẫy
• Inverted bucket (Gầu đảo): Là bộ phận không thể thiếu của của bucket steam trap. Gầu có dạng hình trụ, được lắp ở trạng thái lộn ngược

3. Nguyên lý hoạt động của bucket steam trap

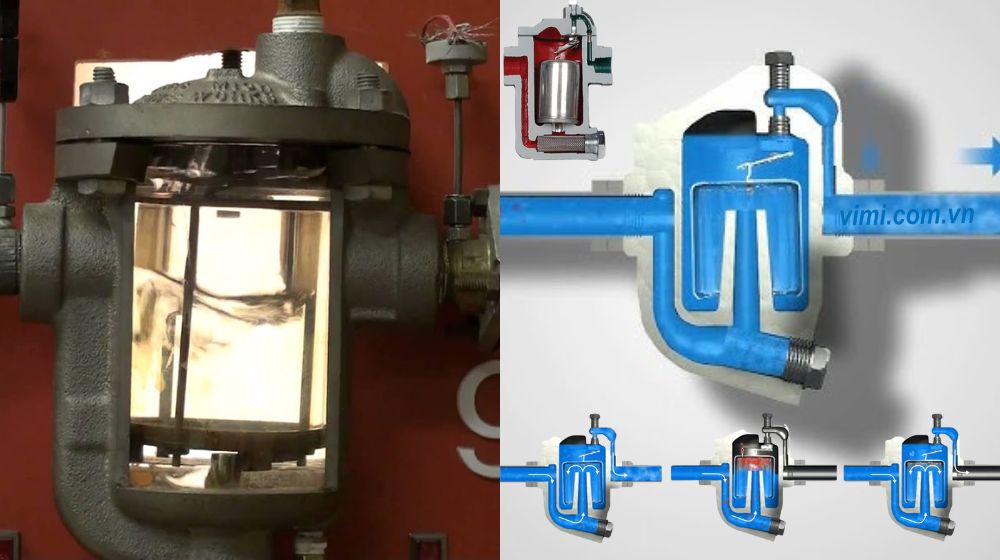

Nguyên lý hoạt động của bucket steam trap, dựa trên sự chênh lệch tỷ trọng giữa hơi nước và nước ngưng, kết hợp với chuyển động lên/xuống của bucket để điều khiển bucket steam trap. Quá trình này diễn ra theo chu trình lặp lại gồm các giai đoạn sau:

• Giai đoạn khởi động: Khi hệ thống bắt đầu cấp hơi, trong đường ống chủ yếu là không khí và nước ngưng lạnh. Hỗn hợp này đi vào bẫy qua cửa vào, khiến bucket ở trạng thái không có lực nâng nên nằm ở vị trí thấp. Lúc này, van xả mở, cho phép không khí và nước ngưng thoát ra ngoài
• Giai đoạn hơi đi vào: Sau một thời gian, hơi bên trong bucket bắt đầu ngưng tụ thành nước, làm giảm lực nổi. Khi lực nổi không còn đủ lớn, bucket hạ xuống dưới tác dụng của trọng lượng bản thân. trục theo đó kéo van xả mở ra, nước ngưng tích tụ trong bẫy được xả ra ngoài
• Chu trình lặp lại liên tục: Ngay sau khi nước ngưng được xả, hơi mới tiếp tục đi vào bẫy, bucket lại nổi lên và van đóng. Chu trình nổi/đóng van → ngưng tụ (hạ bucket) → mở van xả này diễn ra liên tục trong suốt quá trình vận hành của hệ thống hơi

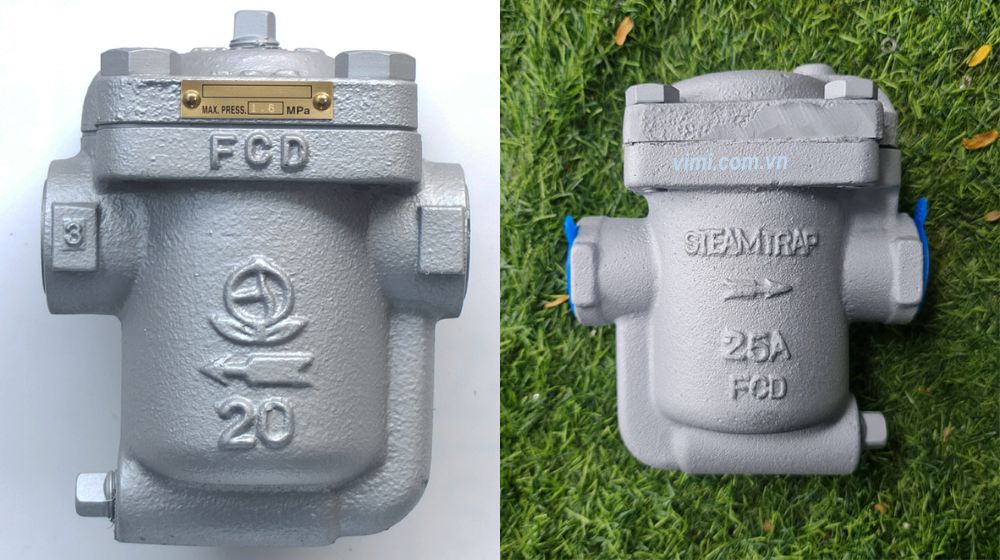

4. Bucket của bucket steam trap làm bằng vật liệu gì

Bucket trong bucket steam trap là bộ phận làm việc trực tiếp với hơi nước ở nhiệt độ và áp suất cao, vì vậy vật liệu chế tạo phải đáp ứng tốt các yêu cầu về độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn. Trên thực tế, bucket thường được làm từ các vật liệu sau:

• Stainless steal (Inox): Đây là vật liệu phổ biến nhất để chế tạo bucket. Inox có khả năng chịu nhiệt cao, chống ăn mòn tốt trong môi trường hơi nước và nước ngưng, đồng thời đảm bảo độ bền lâu dài cho bộ phận chuyển động liên tục. Bucket bằng inox đặc biệt phù hợp với các hệ thống hơi áp suất cao và vận hành liên tục
• Carbon Steel (Thép carbon): Trong một số dòng bucket steam trap tiêu chuẩn hoặc áp suất trung bình, bucket có thể được làm từ thép carbon. Vật liệu này có độ bền cơ học tốt và chi phí thấp hơn inox, tuy nhiên khả năng chống ăn mòn kém hơn, do đó thường được sử dụng trong môi trường hơi sạch, ít tạp chất

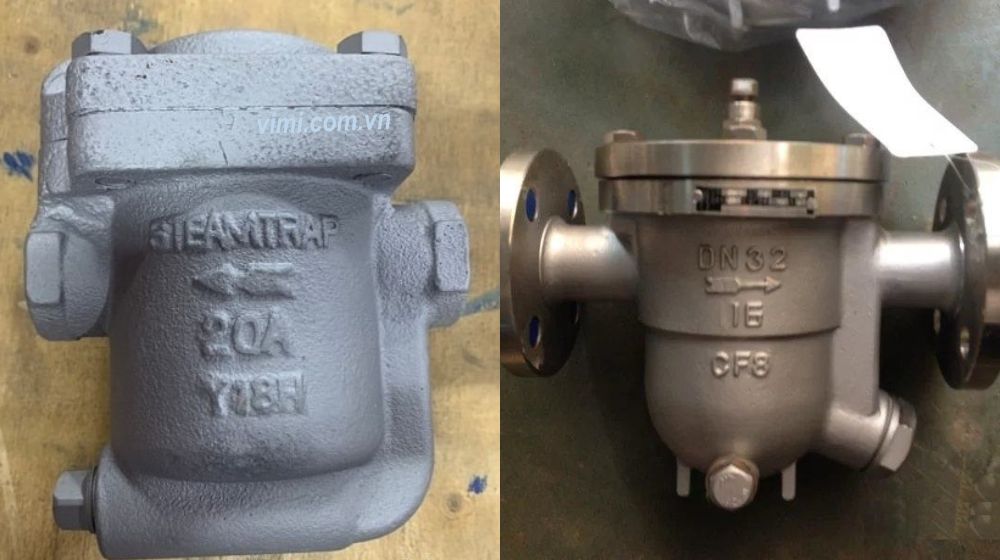

5. Nhầm lẫn giữa bucket steam trap và float steam trap

Trong thực tế, bucket steam trap và float steam trap rất dễ bị nhầm lẫn do hình dáng bên ngoài khá giống nhau, đặc biệt là các model thân đứng. Tuy nhiên, nếu quan sát kỹ cấu tạo, có thể phân biệt hai loại bẫy hơi này khá rõ ràng.

• Bucket steam trap luôn được thiết kế có buồng chứa filter riêng, thường nằm ở phần đáy hoặc ngay cửa vào. Buồng này cho phép lắp lưới lọc để giữ cặn bẩn, rỉ sét trong đường ống, đồng thời có thể tháo ra vệ sinh định kỳ. Đây là đặc trưng cấu tạo rất điển hình của bucket steam trap
• Ngược lại, float steam trap là loại bẫy hơi phao không có buồng chứa filter tích hợp như bucket steam trap

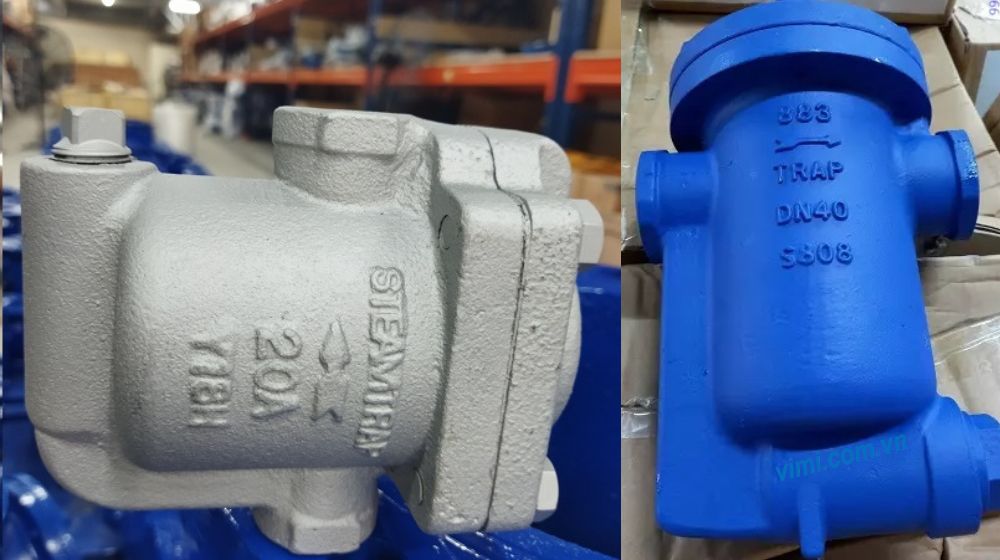

6. Địa chỉ bán bucket steam trap
