Tìm hiểu về cốc ngưng hơi nước

Cốc ngưng hơi là thiết bị giữ vai trò quan trọng trong hệ thống hơi nước, giúp tách và xả nước ngưng phát sinh trong quá trình vận hành. Vậy cốc ngưng hơi là gì, có những loại nào và cần lưu ý gì khi lựa chọn? Hãy cùng chúng tôi tham khảo trong bài viết dưới đây.

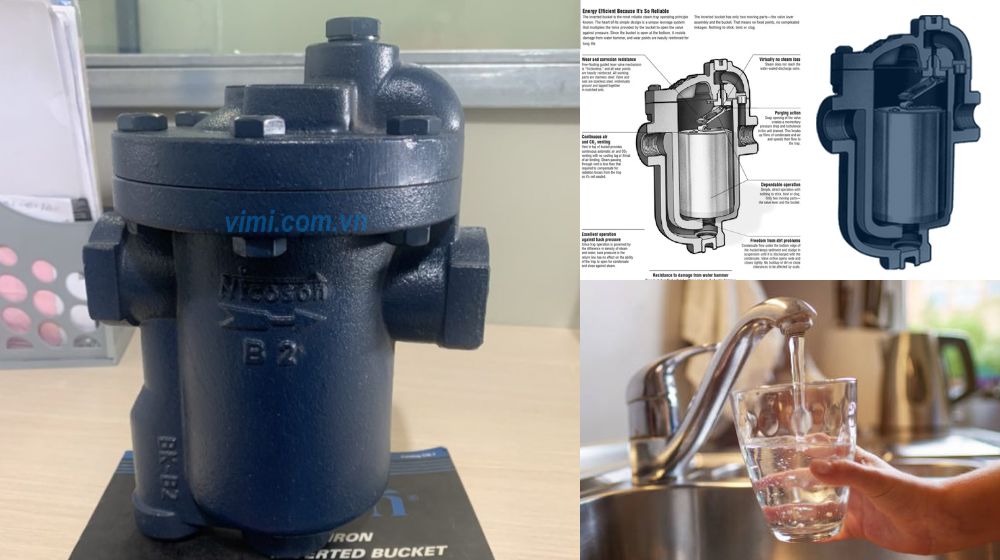

1. Tại sao gọi là cốc ngưng hơi

Trong hệ thống hơi nước, cốc ngưng hơi là cách gọi quen thuộc của thiết bị có chức năng tách và xả nước ngưng, trong tài liệu kỹ thuật còn được biết đến với tên gọi bẫy hơi. Tên gọi cốc ngưng hơi được hình thành dựa trên công dụng thực tế và đặc điểm hình dạng của thiết bị, giúp người đọc dễ hình dung chức năng ngay từ tên gọi, đặc biệt trong bối cảnh thi công và vận hành.

• Thứ nhất, về chức năng ngưng hơi: Cốc ngưng hơi có nhiệm vụ thu gom và tách phần nước ngưng phát sinh khi hơi nước trao đổi nhiệt và bị ngưng tụ. Lượng nước này được giữ lại và xả ra ngoài, giúp hạn chế tình trạng đọng nước trong đường ống, giảm nguy cơ búa nước và bảo vệ các thiết bị sử dụng hơi.
• Thứ hai, về hình dạng cấu tạo: Thiết bị thường có thân rỗng, dạng trụ đứng hoặc dạng bầu, bên trong là khoang chứa nước ngưng. Hình dạng này tương tự một chiếc cốc dùng để hứng nước, vì vậy trong thực tế kỹ thuật thường gọi là cốc ngưng hơi hoặc cốc ngưng hơi nước

2. Phân loại các loại cốc ngưng hơi

Trên thị trường hiện nay, cốc ngưng hơi nước được sản xuất với nhiều kiểu khác nhau nhằm đáp ứng đa dạng điều kiện làm việc của hệ thống hơi nước. Việc phân loại thường dựa trên cấu tạo – vật liệu – kiểu kết nối, giúp người sử dụng dễ lựa chọn loại phù hợp.

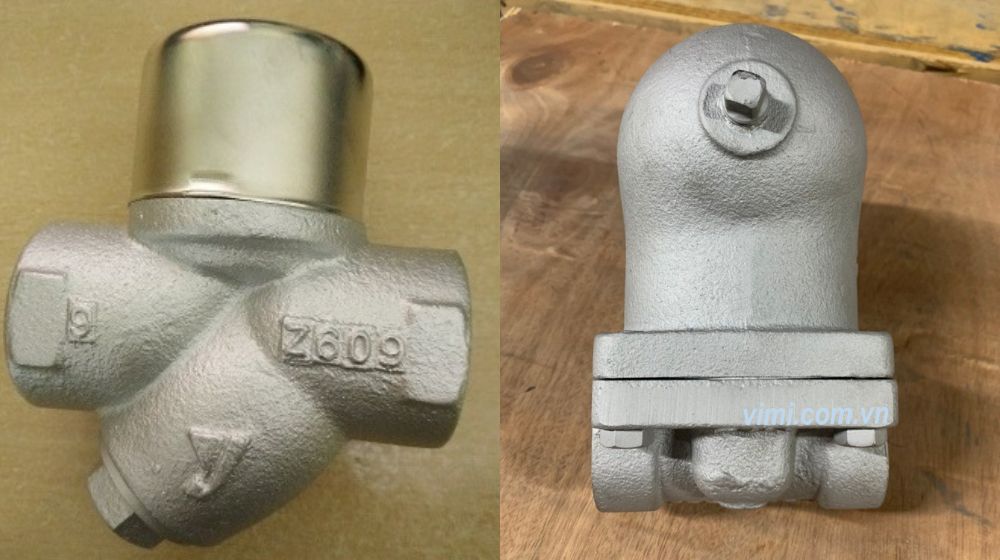

2.1 Phân loại cốc ngưng hơi theo cấu tạo

Dựa vào nguyên lý làm việc và cấu trúc bên trong, cốc ngưng hơi hay bẫy hơi được chia thành các loại phổ biến sau:

• Bẫy hơi đồng tiền: hoạt động dựa trên sự chênh lệch áp suất và nhiệt độ giữa hơi và nước ngưng. Cấu tạo đơn giản, phù hợp với hệ thống có lưu lượng nước ngưng nhỏ
• Bẫy hơi gầu đảo: sử dụng gầu đảo bên trong để đóng mở cửa xả. Loại này làm việc ổn định trong môi trường áp suất cao, chịu được va đập của hơi và nước ngưng
• Bẫy hơi phao: vận hành dựa trên chuyển động của phao theo mực nước ngưng. Khi nước dâng lên, phao mở van xả; khi hết nước, van đóng lại. Ưu điểm là xả nước ngưng liên tục, hiệu quả cao

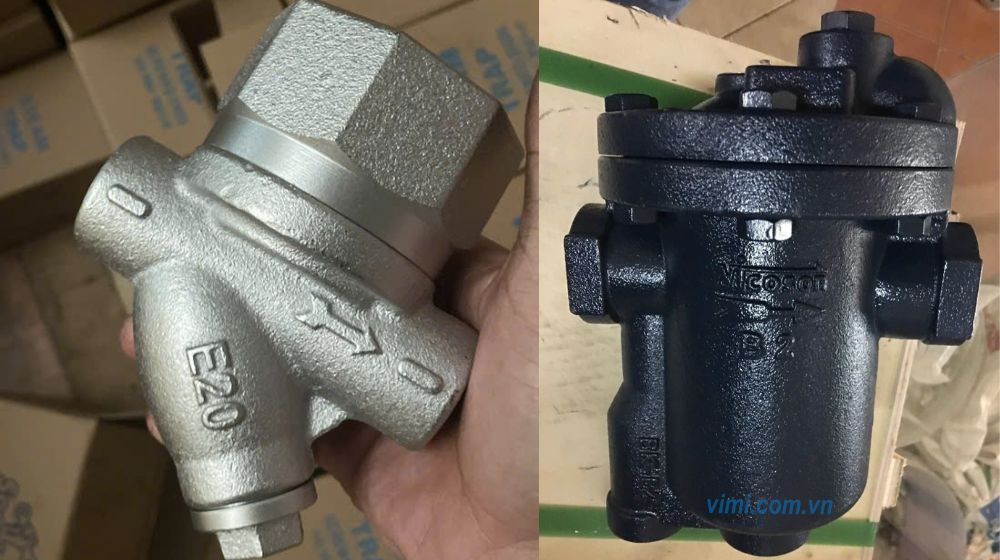

2.2 Phân loại cốc ngưng hơi nước theo vật liệu

Vật liệu chế tạo ảnh hưởng trực tiếp đến độ bền và khả năng làm việc của cốc ngưng hơi trong từng môi trường:

• Gang: Được sử dụng phổ biến trong hệ thống hơi công nghiệp thông thường, áp suất và nhiệt độ ở mức trung bình
• Inox: Phù hợp với môi trường yêu cầu cao về chống ăn mòn, vệ sinh, hoặc hệ thống hơi có điều kiện làm việc khắc nghiệt

2.3 Phân loại cốc ngưng hơi theo kiểu kết nối

Theo cách lắp đặt vào đường ống, cốc ngưng hơi được chia thành:

• Cốc ngưng hơi nối ren: kích thước nhỏ gọn, dễ lắp đặt, thường dùng cho đường ống có kích thước nhỏ và trung bình
• Cốc ngưng hơi mặt bích: kết nối chắc chắn, chịu áp lực tốt, phù hợp với hệ thống hơi công nghiệp lớn, áp suất cao

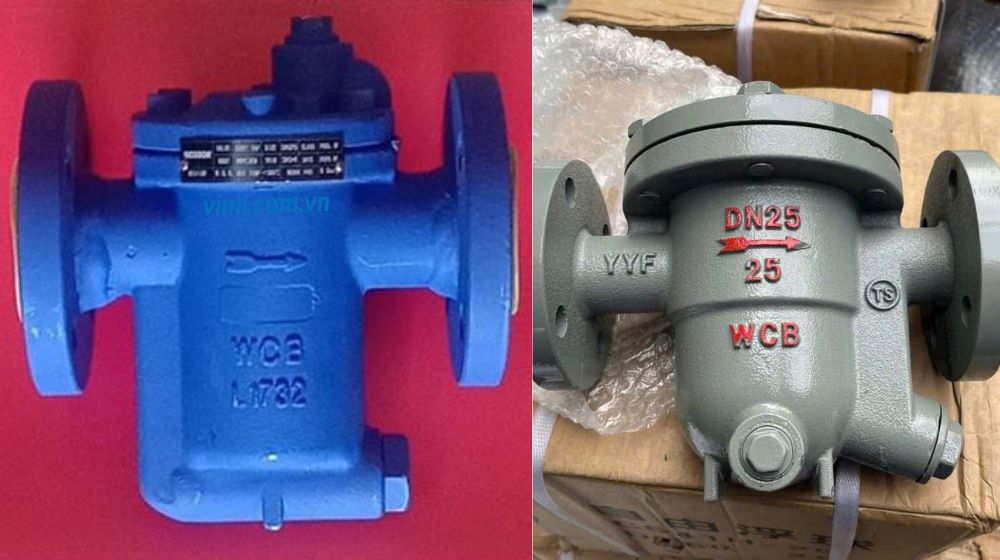

3. Các thông số cần quan tâm khi chọn cốc ngưng hơi

Khi lựa chọn cốc ngưng hơi cho hệ thống, cần xem xét đồng thời nhiều thông số kỹ thuật để đảm bảo thiết bị làm việc ổn định, xả nước ngưng hiệu quả và có tuổi thọ lâu dài. Các thông số quan trọng bao gồm:

• Áp suất làm việc: Cốc ngưng hơi phải có dải áp suất cho phép phù hợp với áp suất hơi thực tế của hệ thống, bao gồm cả áp suất khởi động và áp suất vận hành ổn định
• Nhiệt độ làm việc: Cần kiểm tra khả năng chịu nhiệt của cốc ngưng hơi nước tương ứng với nhiệt độ hơi, đặc biệt trong các hệ thống hơi bão hòa hoặc hơi quá nhiệt
• Lưu lượng nước ngưng: Là yếu tố quyết định khả năng xả của cốc ngưng hơi. Hệ thống có thiết bị trao đổi nhiệt lớn hoặc đường ống dài sẽ phát sinh lượng nước ngưng nhiều, đòi hỏi cốc ngưng hơi có công suất xả phù hợp
• Kích thước danh nghĩa: Lựa chọn kích thước cốc ngưng hơi tương thích với đường ống để đảm bảo lưu lượng và tránh thắt nghẽn
• Kiểu kết nối: Xác định nối ren hay mặt bích tùy theo kích thước đường ống, áp suất làm việc và yêu cầu lắp đặt, bảo trì
• Vật liệu chế tạo: Thân gang thường dùng cho hệ thống hơi thông thường, trong khi inox phù hợp với môi trường ăn mòn, yêu cầu vệ sinh cao hoặc điều kiện làm việc khắc nghiệt

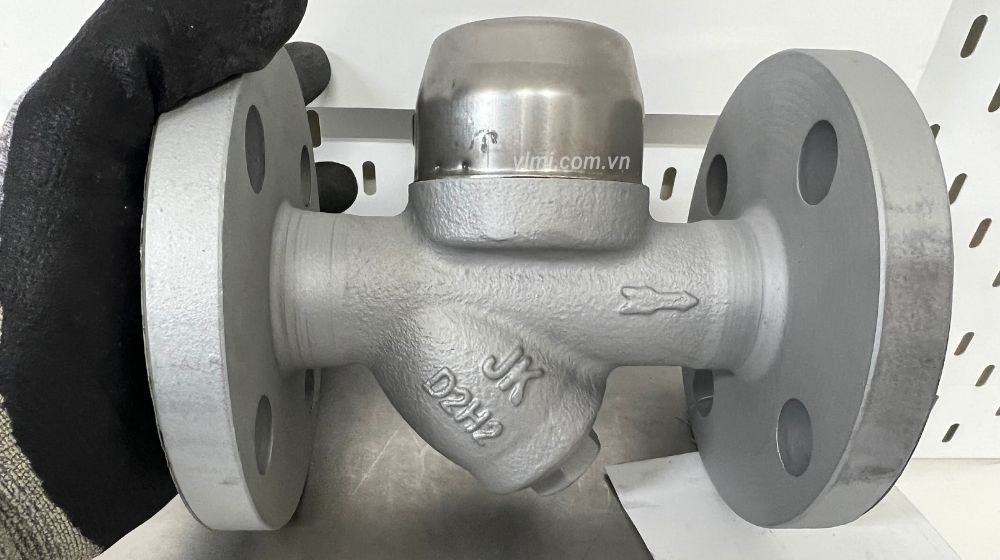

4. Điều kiện làm việc thực tế của cốc ngưng hơi nước

Trong quá trình vận hành hệ thống hơi, cốc ngưng hơi nước thường phải làm việc trong điều kiện khắc nghiệt hơn so với nhiều thiết bị khác trên đường ống. Việc hiểu rõ các điều kiện làm việc thực tế giúp lựa chọn đúng chủng loại và đảm bảo thiết bị hoạt động ổn định, lâu dài.

• Môi trường áp suất và nhiệt độ cao: Cốc ngưng hơi nước phải chịu áp suất hơi và nhiệt độ lớn trong thời gian dài, đặc biệt tại các vị trí gần nồi hơi hoặc thiết bị trao đổi nhiệt
• Chu kỳ làm việc liên tục: Thiết bị thường xả nước ngưng theo chu kỳ hoặc liên tục, đóng mở van nhiều lần trong ngày, yêu cầu độ bền cơ học và độ ổn định cao
• Sự thay đổi tải đột ngột: Khi hệ thống khởi động, dừng hoặc thay đổi công suất, lượng nước ngưng phát sinh có thể tăng nhanh, gây ảnh hưởng trực tiếp đến khả năng xả của cốc ngưng hơi
• Tác động của rung động và búa nước: Trong nhiều hệ thống hơi công nghiệp, hiện tượng búa nước và rung đường ống có thể xảy ra, tạo tải cơ học lớn lên thân cốc ngưng hơi và mối nối
• Điều kiện môi trường lắp đặt: Cốc ngưng hơi có thể được lắp trong nhà, ngoài trời, khu vực ẩm ướt hoặc có hóa chất, ảnh hưởng đến tuổi thọ vật liệu và độ kín của thiết bị
• Yêu cầu bảo trì và vệ sinh: Trong quá trình sử dụng, cốc ngưng hơi cần được kiểm tra, vệ sinh định kỳ để loại bỏ cặn bẩn và đảm bảo khả năng xả nước ngưng ổn định

5. Kết luận

Qua các nội dung đã phân tích, có thể thấy cốc ngưng hơi nước là thiết bị giữ vai trò quan trọng trong hệ thống hơi, đảm nhiệm chức năng tách và xả nước ngưng nhằm đảm bảo hệ thống vận hành ổn định, an toàn và hiệu quả. Việc hiểu rõ khái niệm, cách phân loại, các thông số kỹ thuật cũng như điều kiện làm việc thực tế là cơ sở để lựa chọn cốc ngưng hơi phù hợp cho từng ứng dụng cụ thể.
