1000 WOG là gì | Kí hiệu trên thân van bi

1000 WOG là gì. Đây là câu hỏi mà nhiều khách hàng còn chưa hiểu và thường yêu cầu người cung cấp giải thích, với tư cách là một trong những nhà cung cấp van công nghiệp chúng tôi xin chia sẻ thông tin đơn giản này

1. 1000WOG thường xuất hiện ở đâu

Nếu bạn là người làm việc trong ngành ống và van, bạn sẽ thường xuyên bắt gặp kí hiệu “1000 WOG” trên các thân van bi inox, đặc biệt là van bi inox 304. Bởi cấu tạo của van bi cho phép van có khả năng chịu được áp suất cao hơn so với van bướm hoặc van cổng nên các nhà sản xuất thường đúc thêm kí hiệu “1000WOG” lên thân van

1000 wog là gì 4

2. Ý nghĩa chi tiết từng kí hiệu

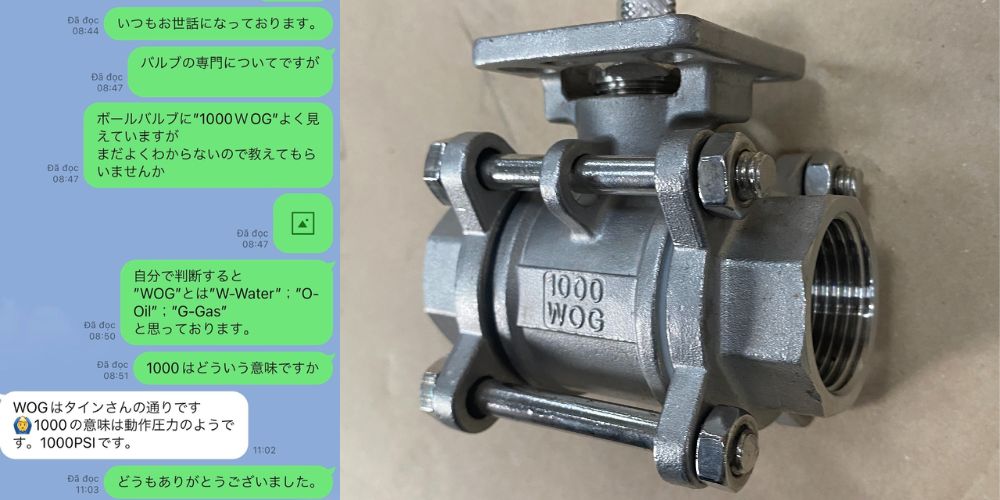

Chúng tôi đã nghiên cứu tìm hiểu qui định về kí hiệu này, thăm hỏi và trao đổi cùng các chuyên gia về ngành van để biết rõ hơn về tiêu chuẩn qui định kí hiệu này. Cho đến nay trong phạm vi hiểu biết thì đây là qui định riêng của các nhà sản xuất van.

1000 wog là gì 6

2.1 Kí hiệu 1000 là gì

1000 là viết tắt của 1000PSI – Tức là van có khả năng chịu được áp suất lớn nhất là 1000Psi

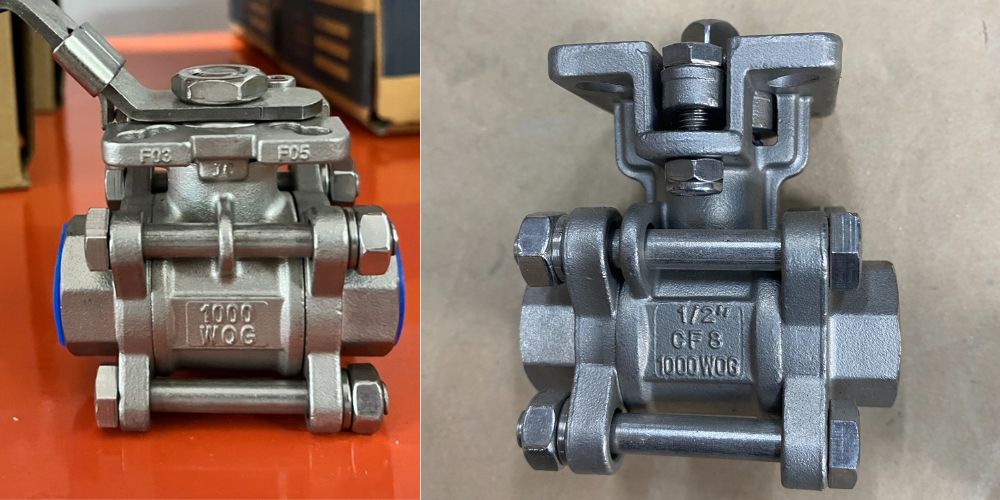

1000 wog là gì 1

2.2 “W” là gì

  • W – là viết tắt của Water – Tức là van có thể dùng cho lưu chất chảy bên trong là nước, một trong những lưu chất phổ biến

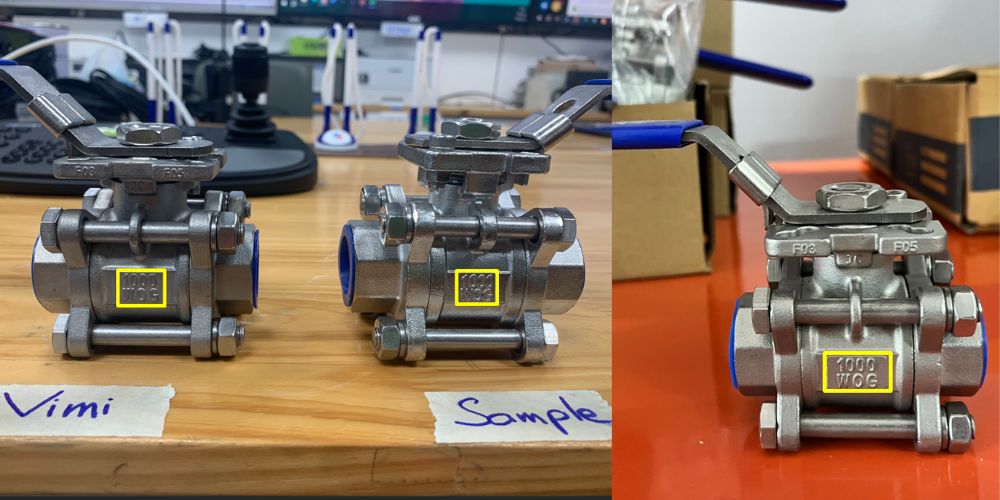

1000 wog là gì 2

2.3 “O” là gì

  • O – là viết tắt của Oil – Ý nghĩa là van dùng được cho môi chất là dầu

2.4 “G” là gì

  • G – viết tắt cho Gas – Van sử dụng được cho việc lưu dẫn khí gas

3. 1000 WOG tương đương với áp suất nào khác

Chúng ta có thể qui đổi 1000Psi thành các áp suất phổ biến khác như: Bar, Kgf/cm2 để biết được áp suất giới hạn của van bằng các đơn vị áp suất khác

  • 1000Psi = 63bar
  • 1000Psi = 63KgF/cm2
  • 1000Psi tương đương áp suất PN60 trong tiêu chuẩn DIN và BS
  • 1000Psi = Class 1000 hay 1000# đối với áp suất trong tiêu chuẩn ANSI

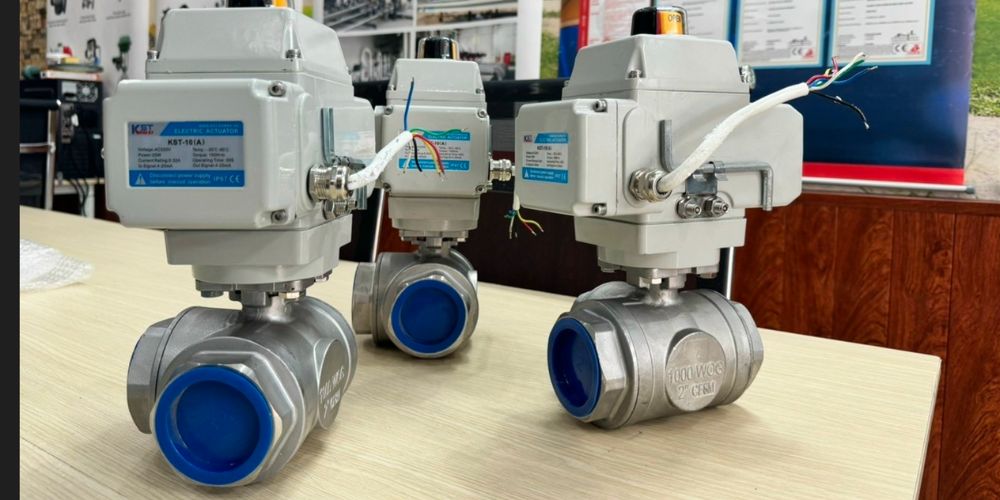

1000 wog là gì 5

4. Kết nối của những van bi có kí hiệu 1000WOG trên thân van

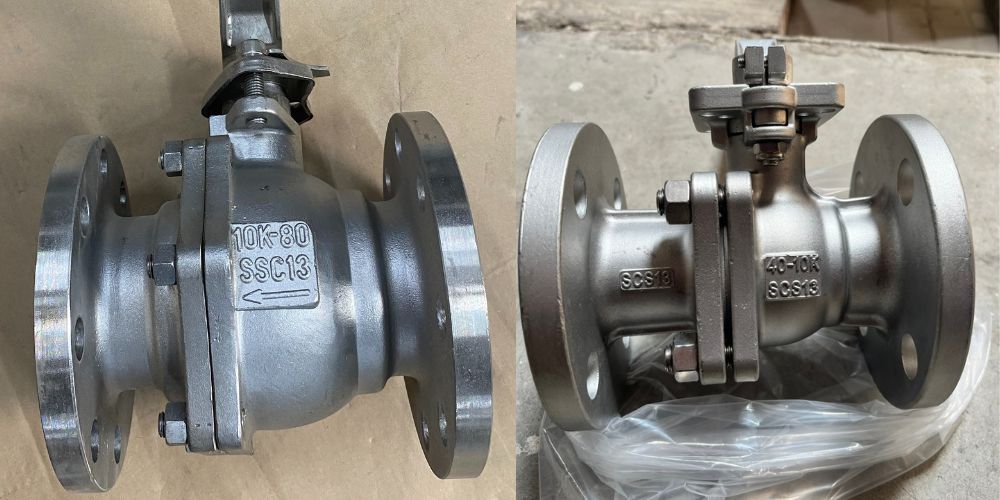

Chúng ta sẽ không thấy kí hiệu này trên các van bi mặt bích mà chỉ thấy xuất hiện trên thân van bi nối ren, bởi kết nối mặt bích thường sẽ ghi rõ tiêu chuẩn và áp suất của mặt bích kết nối. Chẳng hạn như

  • Van bi inox mặt bích JIS10K
  • Van bi mặt bích inox PN16

1000 wog là gì 3



"
