Tìm hiểu bản vẽ van bi là gì

Bản vẽ van bi không chỉ là những đường nét trên giấy, mà còn ẩn chứa các thông số kỹ thuật quan trọng, giúp bạn hiểu rõ cách van bi hoạt động và lắp đặt đúng cách. Vậy những chi tiết nào trong bản vẽ thực sự quan trọng? Hãy cùng chúng tôi khám phá qua bài viết dưới đây:

1. Bản vẽ van bi là gì

Bản vẽ van bi là tài liệu kỹ thuật mô tả chi tiết cấu tạo, kích thước và các thông số vận hành của các loại van bi. Khi hiểu bản vẽ van bi là gì, kỹ sư, thợ thi công hay người mua vật tư có thể nắm rõ cách lắp đặt, vận hành và bảo dưỡng van, tránh nhầm lẫn khi chọn loại van phù hợp cho hệ thống.

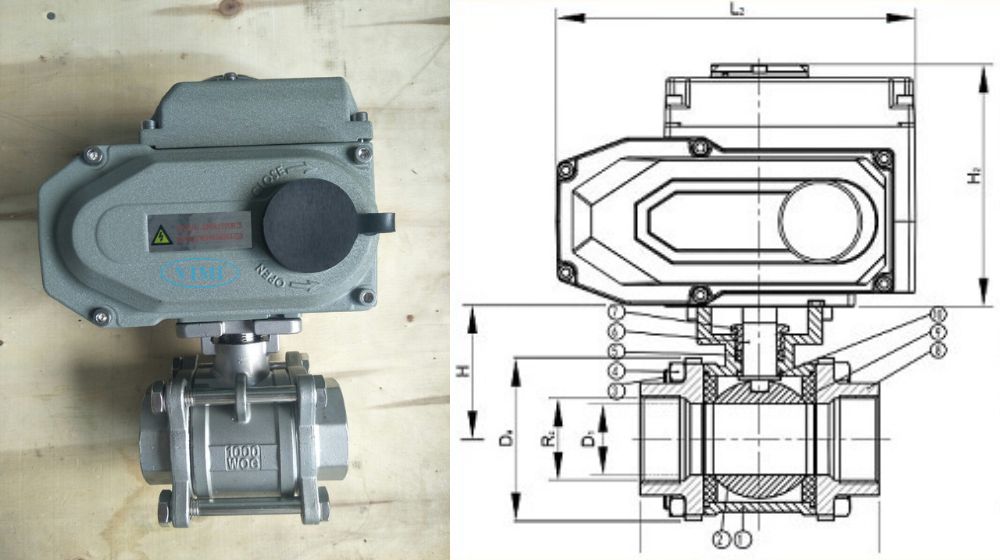

2. Tìm hiều về bản vẽ van bi điện

Bản vẽ van bi điện thể hiện cấu trúc chi tiết, cách kết nối với đường ống, vị trí lắp bộ truyền động và các chi tiết quan trọng của van bi điều khiển điện

3. Bản vẽ van bi khí nén là gì

Bản vẽ van bi loại khí nén thể hiện cách bố trí các bộ phận bên trong van bi khí nén và cung cấp cơ sở để đánh giá kích thước tổng thể, chức năng và giúp đưa ra lựa chọn van phù hợp cho từng ứng dụng.

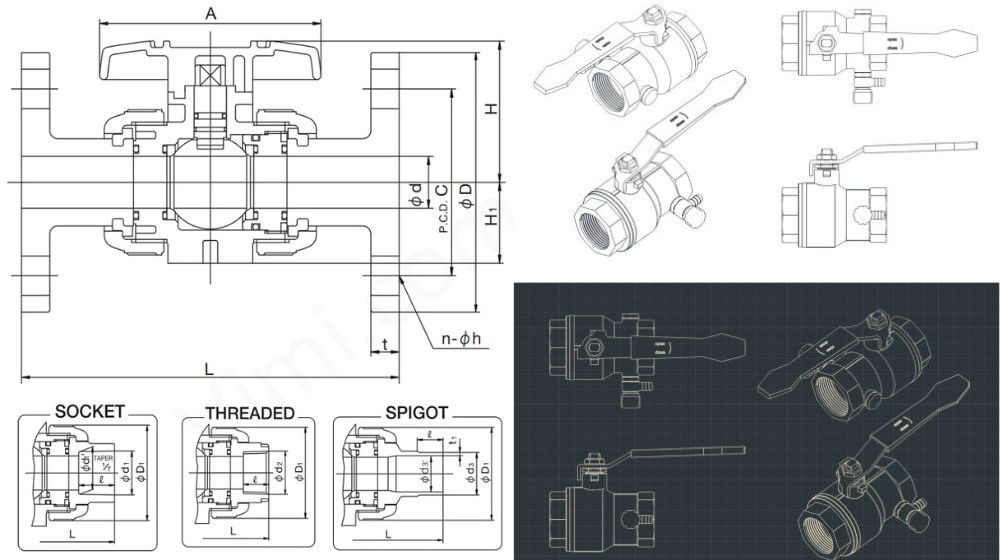

4. Cấu trúc của một bản vẽ tiêu chuẩn

Một bản vẽ van bi tiêu chuẩn thường bao gồm:

• Hình chiếu tổng thể
• Mặt cắt chi tiết
• Các ký hiệu: Chiều dài (L), chiều cao (H), đướng kính danh nghĩa (DN),…
• Bảng thông số kỹ thuật (nếu có)

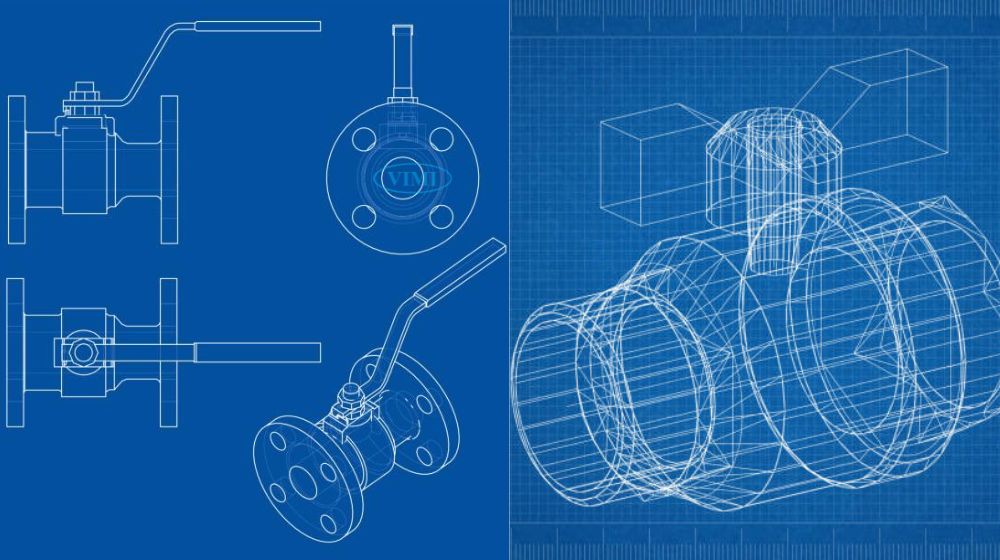

Ngoài ra, một số loại bản vẽ còn thể hiện kiểu kết nối van với đường ống (như bản vẽ của van bi mặt bích hoặc van bi nối ren), hướng dòng chảy và ký hiệu kỹ thuật, giúp kỹ sư dễ dàng đọc hiểu, đối chiếu theo tiêu chuẩn.

5. Kết luận

Qua bài viết trên, bạn đọc đã có cái nhìn đầy đủ hơn về bản vẽ van bi là gì, cũng như các dạng đặc thù và cấu trúc tiêu chuẩn của bản vẽ. Hy vọng những kiến thức này sẽ giúp bạn dễ dàng hơn trong việc lựa chọn, lắp đặt và vận hành van bi đúng cách. Chúc bạn thành công trong công việc và tối ưu hệ thống của mình hiệu quả!
