Cách lắp đặt van bướm – Chuẩn kỹ thuật

Không phải ai cũng biết cách lắp đặt van bướm một cách nhanh chóng, chính xác và hiệu quả. Mặc dù van bướm được sử dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp, nhưng quy trình lắp đặt chuẩn vẫn cần được chú ý. Hãy cùng chúng tôi tìm hiểu từng bước chi tiết.

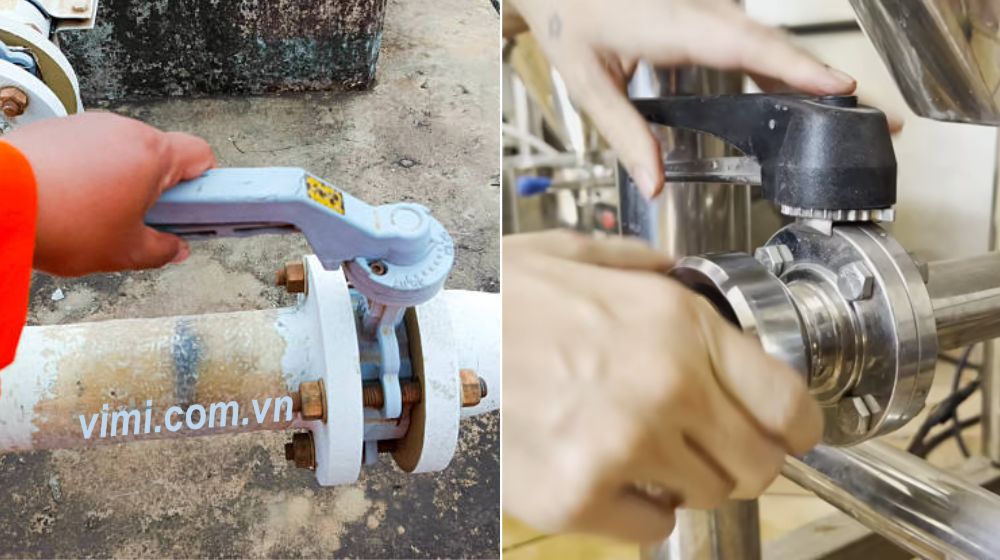

1. Tại sao cần biết cách lắp đặt van bướm

Có một thực tế ít ai ngờ: Phần lớn sự cố rò rỉ, kẹt cứng hay hư hỏng của van bướm lại không bắt nguồn từ chất lượng van, mà chính từ khâu lắp đặt van bướm thiếu chuẩn xác. Vì vậy, việc nắm rõ quy trình lắp đặt đúng kỹ thuật mang lại nhiều lợi ích:

• Đảm bảo độ kín khít:Tránh rò rỉ lưu chất gây tổn thất và mất an toàn
• Kéo dài tuổi thọ: Giảm thiểu hư hỏng do gioăng, bulong hay trục van bị lắp sai
• Tối ưu hiệu suất: Giúp van vận hành trơn tru, đóng mở nhẹ nhàng, không bị kẹt
• Tiết kiệm chi phí: Hạn chế sự cố phải sửa chữa, thay thế không cần thiết
• Đảm bảo an toàn hệ thống: Tránh áp suất thất thoát hoặc sự cố dừng toàn bộ dây chuyền

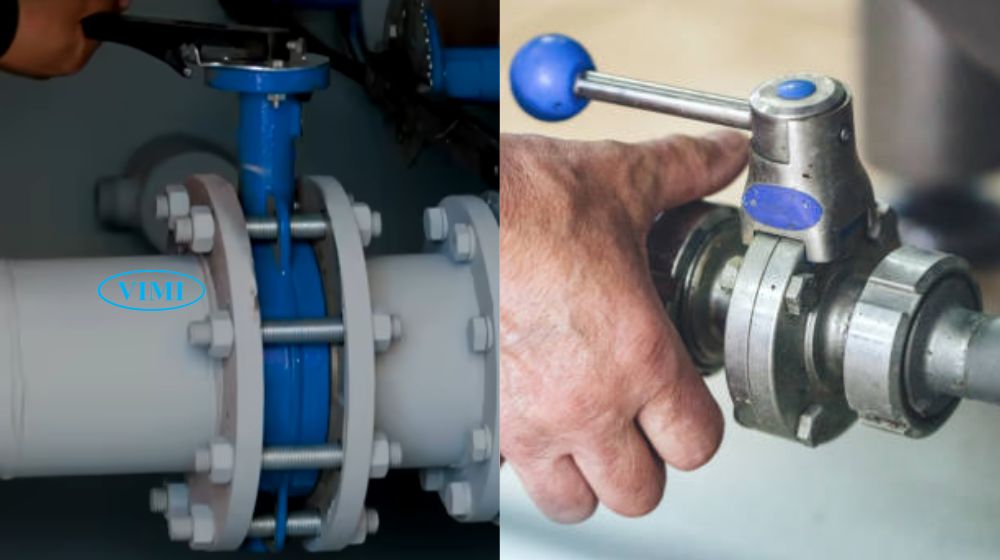

2. Vật tư cần chuẩn bị khi lắp đặt van bướm

Việc chuẩn bị vật tư đúng và đủ sẽ giúp quá trình lắp đặt van bướm diễn ra dễ dàng hơn, đồng thời hạn chế rủi ro trong quá trình vận hành. Để bắt đầu lắp đặt van bướm, người dùng cần chuẩn bị sẵn các loại vật tư và dụng cụ sau:

• Mặt bích (2 cái): Chọn đúng loại mặt bích theo tiêu chuẩn và kích thước phù hợp lắp đặt với van bướm
• Gioăng làm kín (2 cái): Lắp giữa van và mặt bích để ngăn ngừa rò rỉ lưu chất trong quá trình vận hành
• Bulong: Chuẩn bị số lượng tương ứng với tiêu chuẩn mặt bích, giúp cố định chắc chắn khi lắp đặt
• Cờ lê, mỏ lết: Dụng cụ cần thiết để siết chặt bulong, đảm bảo độ kín khít và an toàn

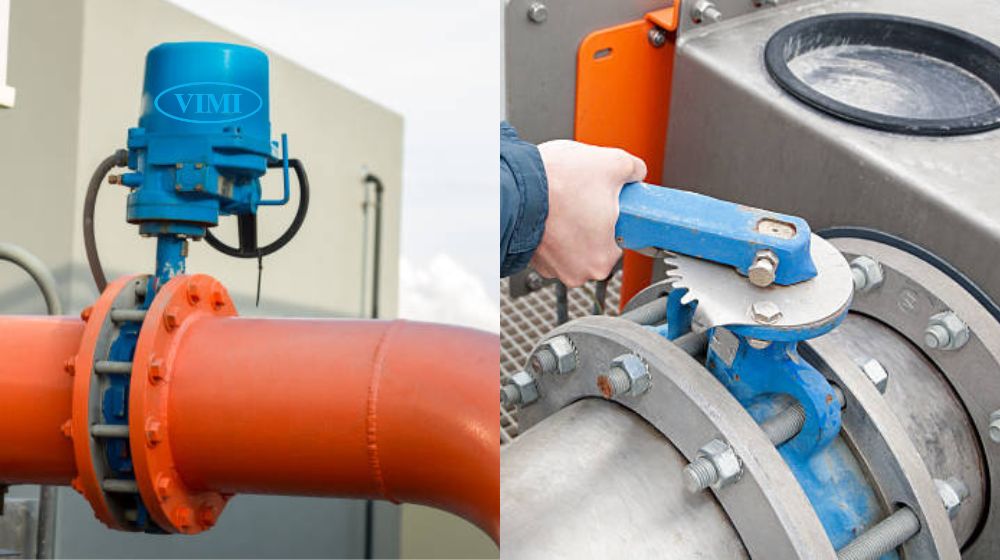

3. 10 bước lắp đặt van bướm chuẩn kỹ thuật

Cách lắp đặt van bướm không hề phức tạp, nhưng để đảm bảo chuẩn kỹ thuật và hạn chế sự cố, bạn nên thực hiện theo 10 bước chi tiết dưới đây:

• Bước 1: Đặt van bướm vào giữa hai mặt bích của đường ống, đảm bảo lỗ bulong trên mặt bích trùng khớp với các lỗ định vị của thân van. Nên định hình trước khi đưa van vào vị trí
• Bước 2: Sau khi đặt đúng vị trí, xỏ bulong và đai ốc qua lỗ mặt bích để liên kết với van. Điều chỉnh gioăng cao su khớp với mặt bích và các lỗ bulong, tiến hành siết đều và chặt
• Bước 3: Hàn điểm (với van kim loại và ống kim loại) hoặc dán điểm keo (với van nhựa và ống nhựa) để cố định ban đầu. Nên hàn điểm để tránh nhiệt độ cao làm hỏng van
• Bước 4: Tháo van bướm ra khỏi đường ống sau khi đã hàn điểm xong, rồi tiến hành hàn điểm toàn chu vi ống để cố định mặt bích, tránh xê dịch khi lắp lại van
• Bước 5: Hàn hoặc dán keo cố định hoàn toàn hai mặt bích vào đầu đường ống. Chất lượng mối hàn hoặc đường dán quyết định đến độ kín và độ bền của toàn hệ thống
• Bước 6: Khi mối hàn đã nguội, lắp lại van bướm vào đúng vị trí, điều chỉnh tư thế sao cho thuận tiện cho vận hành bằng tay gạt hoặc tay quay
• Bước 7: Căn chỉnh vị trí van và lỗ bulong, xỏ toàn bộ bulong và đai ốc. Siết nhẹ đều tay, chưa cần siết chặt hoàn toàn ở giai đoạn này
• Bước 8: Thử mở hoàn toàn van để kiểm tra cánh van có hoạt động tự do, không bị kẹt vào đường ống và tay gạt/ tay quay thao tác thuận lợi
• Bước 9: Siết chặt đều tất cả các bulong trên hai mặt bích. Lực siết cần đủ để đảm bảo gioăng cao su kín khít, không gây rò rỉ lưu chất
• Bước 10: Thử lại thao tác đóng mở van sau khi lắp xong, chắc chắn rằng đĩa van không chạm vào thành ống và hoạt động trơn tru

Chỉ cần thực hiện đúng 10 bước trên, bạn sẽ nắm vững cách lắp đặt van bướm chuẩn kỹ thuật, đảm bảo vận hành ổn định và bền bỉ

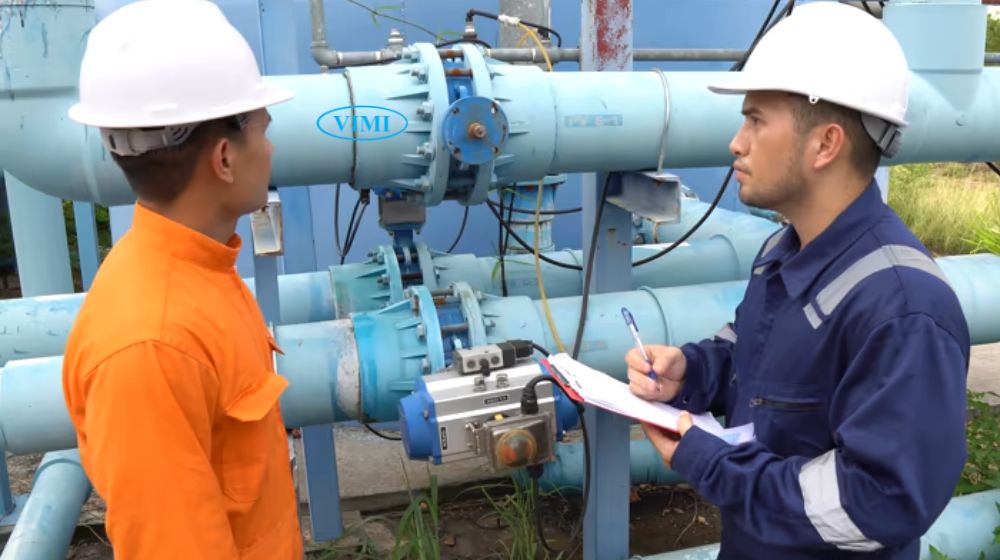

4. 6 lưu ý không nên bỏ qua mỗi khi lắp đặt van bướm

Dựa trên kinh nghiệm thực tế của các chuyên gia ngành van, dưới đây là 6 lưu ý quan trọng giúp quá trình lắp đặt van bướm đạt hiệu quả cao và tăng độ bền sử dụng:

• Dùng bình xịt khí hoặc thiết bị chuyên dụng làm sạch bề mặt bên trong đường ống, loại bỏ hoàn toàn dị vật còn sót lại
• Kiểm tra kỹ thông số kỹ thuật của van bướm (nhiệt độ, áp suất, môi trường sử dụng) và đặc biệt là kích thước van so với kích thước ống
• Quan sát bề mặt van để phát hiện tình trạng kênh, trầy xước hoặc mảnh vỡ còn bên trong thân van, sau đó vệ sinh và loại bỏ dị vật (nếu có)
• Sau khi cắt mở đường ống, nên tiến hành lắp van ngay để tránh bụi bẩn rơi vào. Nếu chưa thể lắp ngay, hãy bịt kín các đầu ống bằng băng dính
• Xác định vị trí lắp đặt có thuận tiện cho việc vận hành, bảo dưỡng và thay thế sau này, đặc biệt với các loại van bướm tay gạt hoặc tay quay
• Khi lắp đặt, đảm bảo gioăng cao su nằm chính giữa mặt bích và siết bulong đều đặn. Nếu bulong siết không đều sẽ khiến gioăng bị lệch, rách, gây rò rỉ lưu chất
