Van bướm gang tay quay DN200 là gì

Nếu bạn từng làm việc với hệ thống đường ống trung bình – lớn, chắc chắn đã gặp van bướm gang tay quay DN200 nhiều lần. Nhưng vì sao loại van này lại được chọn nhiều đến thế? Hãy cùng các kỹ sư của chúng tôi tìm hiểu qua bài viết dưới đây!

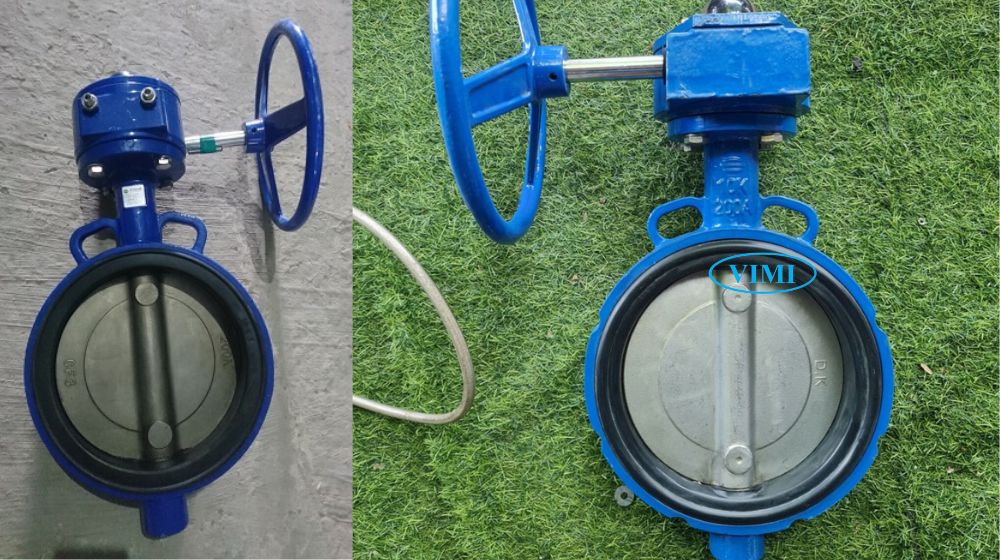

1. Van bướm gang tay quay DN200 là gì

Van bướm gang tay quay DN200 là một loại van bướm gang có thân van được đúc hoàn toàn bằng gang và điều khiển bằng tay quay , dùng để đóng, mở hoặc điều tiết dòng chảy trong hệ thống đường ống có kích thước danh nghĩa là DN200 tương đương phi ống 219mm đường kính ngoài hoặc ống 8 inch theo hệ inch

>> Hiểu sâu về kích cỡ DN200 qua bài viết: Ống DN200 là phi bao nhiêu

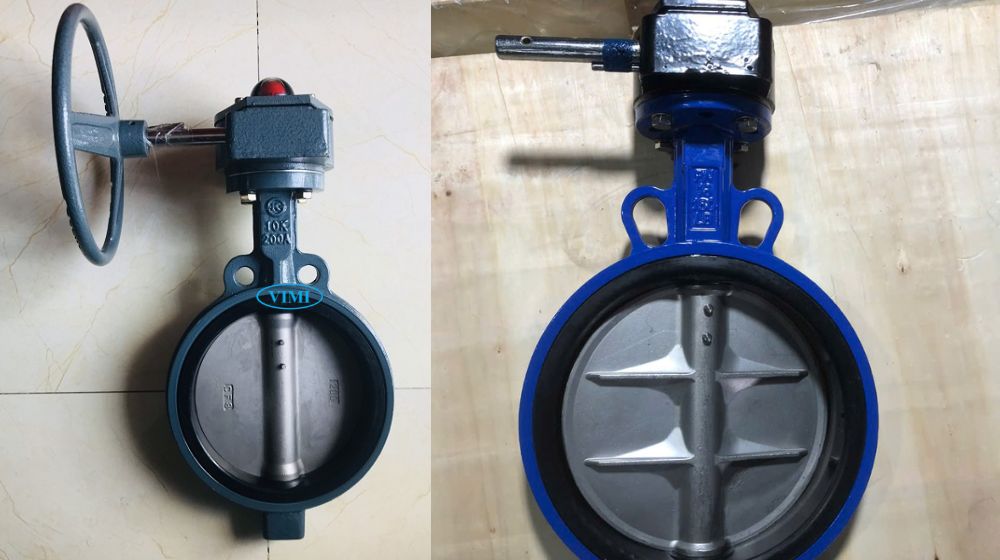

2. Van bướm gang DN200 tay quay có phổ biến không

Van bướm gang tay quay DN200 là một trong những kích thước van bướm tay quay phổ biến nhất hiện nay trong hệ thống đường ống trung bình, vì những lý do dưới đây:

• Phù hợp với nhu cầu thực tế: DN200 nằm trong dải kích thước phổ biến (DN100 ~ DN300), đáp ứng được cả lưu lượng lớn và áp lực trung bình.
• Vận hành nhẹ nhàng: Với kích thước DN200, việc dùng tay quay có hộp số giúp thao tác đóng mở dễ dàng, không tốn lực như tay gạt.
• Chi phí hợp lý: Thân van làm bằng gang giúp giảm giá thành so với van thép hoặc inox cùng cỡ, trong khi vẫn đảm bảo độ bền cơ học tốt.
• Khả năng thay thế linh hoạt: Van bướm gang DN200 tay quay thường được các đại lý tồn kho sô lượng lớn, nên dễ tìm mua và thay thế cho hệ thống hiện hành
• Được nhiều thương hiệu sản xuất: Các hãng như Shinyi, AUT, ARV, Wonil,… đều có sản phẩm van bướm gang tay quay DN200, giúp người dùng dễ dàng lựa chọn theo nhu cầu kỹ thuật và ngân sách.

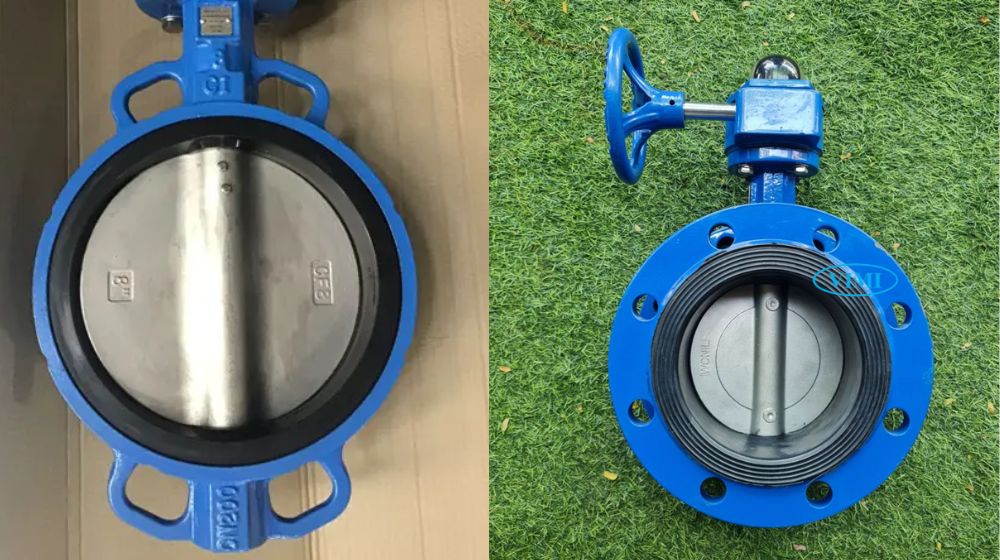

3. Kết nối của van bướm gang tay quay DN200

Tương tự như các loại van bướm thông dụng, van bướm gang tay quay DN200 được thiết kế với ba kiểu kết nối chính, phù hợp với từng tiêu chuẩn lắp đặt và yêu cầu kỹ thuật của hệ thống:

• Kiểu kẹp (Wafer): Lắp kẹp giữa hai mặt bích và cố định bằng bulong không xuyên thân. Cấu tạo gọn, giá rẻ do dùng ít vật liệu, phù hợp hệ thống áp lực không quá lớn
• Kiểu tai bích (Lug type): Thân van có tai ren bắt bulong riêng cho từng mặt bích, dễ tháo lắp từng bên ống mà không cần ngắt toàn hệ thống.
• Kiểu mặt bích (Flanged type): Có mặt bích liền thân, kết nối trực tiếp bằng bulong, độ kín và độ bền cao, thích hợp cho đường ống áp lực lớn

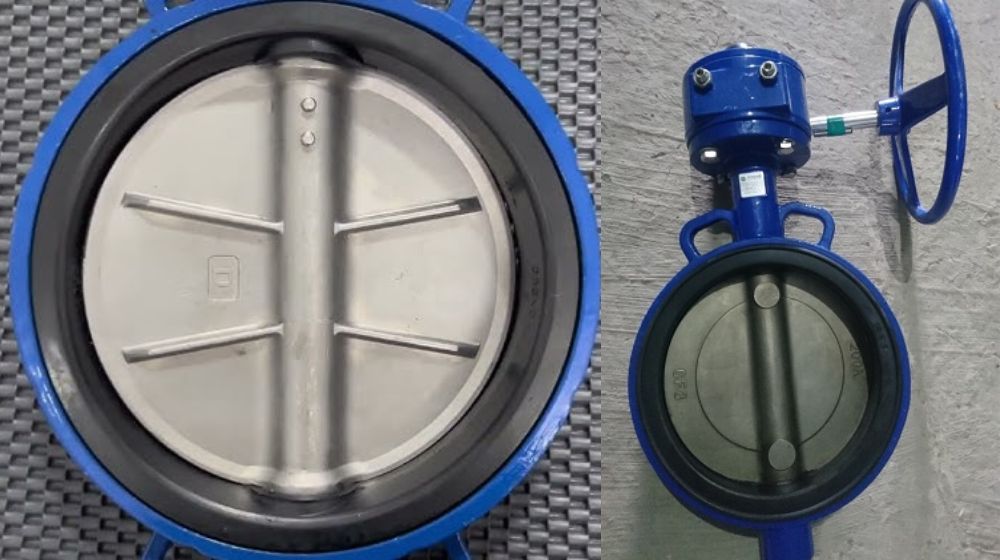

4. Gioăng kín của van bướm gang DN200 tay quay

Gioăng kín (seat) là bộ phận quan trọng giúp đảm bảo độ kín và ngăn rò rỉ cho van bướm gang tay quay DN200. Tùy mục đích sử dụng, người dùng sẽ lựa chọn vật liệu gioăng khác nhau để tối ưu hiệu quả và chi phí:

• EPDM: Thường dùng cho nước sạch, nước thải và không khí, chịu được nhiệt độ đến khoảng 130°C, có độ đàn hồi cao và khả năng chống ăn mòn tốt.
• NBR: Phù hợp môi trường dầu, khí nén và dung môi nhẹ, chịu mài mòn và chống thấm dầu tốt.
• PTFE: Dùng cho môi trường hóa chất hoặc nhiệt độ cao, có tính trơ hóa học và khả năng làm việc ổn định tới 200°C

Gioăng được ép chặt giữa thân và đĩa van, đảm bảo kín khít cả khi van đóng hoàn toàn hoặc điều tiết lưu lượng. Đây là chi tiết ảnh hưởng trực tiếp đến tuổi thọ, độ kín và hiệu suất vận hành của van.

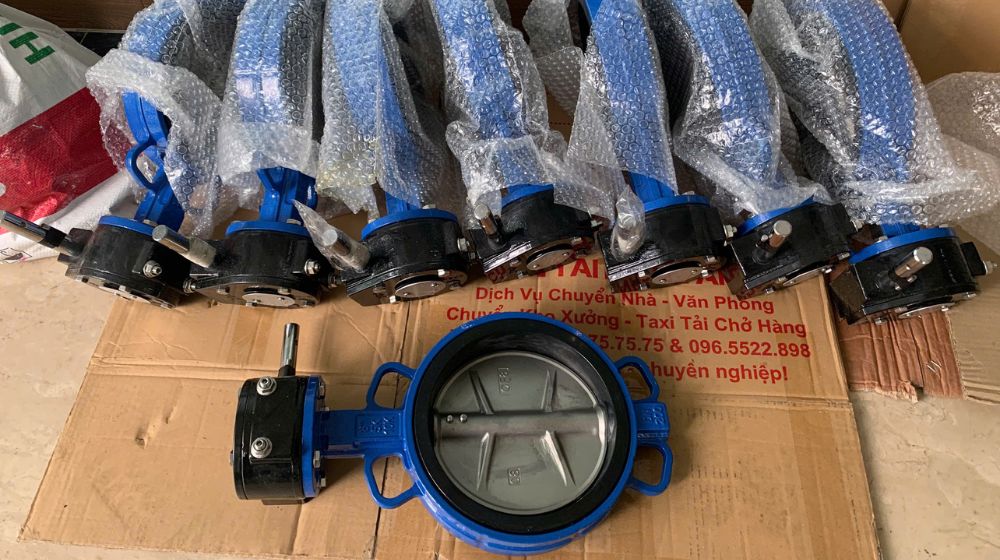

5. Ứng dụng của van bướm gang tay quay DN200

Van bướm gang tay quay DN200 được sử dụng phổ biến trong các hệ thống đường ống dân dụng và công nghiệp. Một số ứng dụng tiêu biểu có thể kể đến như sau:

• Van phù hợp cho tuyến ống chính trong cấp nước, xử lý nước thải, PCCC và HVAC, nơi cần lưu lượng lớn và đóng mở ổn định.
• Tay quay có hộp số của van giúp điều khiển nhẹ, chính xác, thích hợp cho đường ống có lưu lượng dòng chảy lớn hoặc tại các vị trí thao tác khó khăn
• Thân gang cho độ bền tốt, chịu áp lực cao, đồng thời giữ giá thành cạnh tranh, phù hợp cho công trình hạ tầng và nhà các máy công nghiệp

Nhờ sự cân bằng giữa hiệu quả – độ bền – chi phí, đây là dòng van được tin dùng trong nhiều hệ thống công nghiệp và dân dụng hiện nay.
